Анализ установки Васмус

SvetLex пишет:

Zmeyg пишет:

Хочется однако приблизиться к пониманию прибавки в "васгене".

Добавлю масло в огонь
Чтобы приблизиться к пониманию прибавки нужно понять основную суть процессов в схемотехнике этой установки.
1) А основная суть конструктива заключается в рециркуляции энергии и удержании её внутри контуров.
2) Схема Васмуса интересна тем что, она как бы "вывернута наизнанку", Романов подобный конструктив называл " разнесенка". Основная часть процесса происходит в пространстве, в отличии от других схем где основные процессы происходят внутри дросселей, трансформаторах, задающих генераторах, катушек намотанных друг на друга и т. д.
3) Оптимизация возбудителя процесса, т. е. Тесла-качера. Так как ему в данной схеме отводится совсем немного. Любой не баланс выделеной и потребленной энергии сорвет процесс.
4) Правильная форма обмена энергией от контура к контуру.
5) как бы странно это не звучало, получить НЕБОЛЬШОЙ ток между землей и установкой. Т. Е. Небольшую подпитку из вне, чтобы хватало на запитку качера в ИМПУЛЬСЕ и поддержание процесса в контурах. Но не всё так просто. Получить ответку от земли, надо постараться.
Пятому пункту я отвел наименьшее значение потому что первый пункт определяет основу работы установки.
Из этого следует что показанное количество энергии в виде заженных ламп не совсем та энергия о какой думает большинство искателей. 90% возможностей установки это рециркуляция и максимальный сбор статики как следствия работы качера.
Васмус где-то даже говорил про зацикливание.
Вот и вся прибавка... Земля и статика.

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.
А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Будет ему и второе озарение....

Access пишет:

SvetLex пишет:

Zmeyg пишет:

Хочется однако приблизиться к пониманию прибавки в "васгене".

Добавлю масло в огонь
Чтобы приблизиться к пониманию прибавки нужно понять основную суть процессов в схемотехнике этой установки.
1) А основная суть конструктива заключается в рециркуляции энергии и удержании её внутри контуров.
2) Схема Васмуса интересна тем что, она как бы "вывернута наизнанку", Романов подобный конструктив называл " разнесенка". Основная часть процесса происходит в пространстве, в отличии от других схем где основные процессы происходят внутри дросселей, трансформаторах, задающих генераторах, катушек намотанных друг на друга и т. д.
3) Оптимизация возбудителя процесса, т. е. Тесла-качера. Так как ему в данной схеме отводится совсем немного. Любой не баланс выделеной и потребленной энергии сорвет процесс.
4) Правильная форма обмена энергией от контура к контуру.
5) как бы странно это не звучало, получить НЕБОЛЬШОЙ ток между землей и установкой. Т. Е. Небольшую подпитку из вне, чтобы хватало на запитку качера в ИМПУЛЬСЕ и поддержание процесса в контурах. Но не всё так просто. Получить ответку от земли, надо постараться.
Пятому пункту я отвел наименьшее значение потому что первый пункт определяет основу работы установки.
Из этого следует что показанное количество энергии в виде заженных ламп не совсем та энергия о какой думает большинство искателей. 90% возможностей установки это рециркуляция и максимальный сбор статики как следствия работы качера.
Васмус где-то даже говорил про зацикливание.
Вот и вся прибавка... Земля и статика.

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.

А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Осмелюсь предположить что тунельный резонатор в установке из энергосберегайки первым запитывается от поля качера посредством плоской спирали...

user_bad пишет:

По теме Васмуса ставлю 99%, что это полная хрень.

Схема Vasmus-а сложна в настройке - проще генератор LEE Dally. В нем две катушки 1/4 резонатора, настроены на частоты, отличающиеся на десятки килоГерц (условно 50 кГц) Нижние части катушек нагружены на мощный балансный смеситель ( два ферритовых трансформатора и мощные диоды)- он должен выделить эту частоту на П образном контуре-фильтре.

Его катушка мотается на третьем сердечнике, на который намотана первичка Пуш-Пула, который настроен на одну из гармоник сигнала 50 кГц. Со вторички снимаем вольтодобавку, которая образуется за счет сложения частоты 50 кгц от интерференции катушек и частоты Пуш-Пула. Транс должен еще выполнять роль синфазного трансформатора, для увеличения коэффициента преобразования мощности.

Для еще большего увеличения мощности установки, можно один из качеров сделать 1/2 волновым.

...пожалуй пойду за попкорном

Access пишет:

user_bad пишет:

По теме Васмуса ставлю 99%, что это полная хрень.

Схема Vasmus-а сложна в настройке - проще генератор LEE Dally. В нем две катушки 1/4 резонатора, настроены на частоты, отличающиеся на десятки килоГерц (условно 50 кГц) Нижние части катушек нагружены на мощный балансный смеситель ( два ферритовых трансформатора и мощные диоды)- он должен выделить эту частоту на П образном контуре-фильтре.

Его катушка мотается на третьем сердечнике, на который намотана первичка Пуш-Пула, который настроен на одну из гармоник сигнала 50 кГц. Со вторички снимаем вольтодобавку, которая образуется за счет сложения частоты 50 кгц от интерференции катушек и частоты Пуш-Пула. Транс должен еще выполнять роль синфазного трансформатора, для увеличения коэффициента преобразования мощности.

Для еще большего увеличения мощности установки, можно один из качеров сделать 1/2 волновым.

Вот это вот , сложный в настройке, честное слово совсем не к чему, нам бы с ЮраМом, так из коробки... плуг енд плэй,

Хрень, в магазинном изнутри высокое, в самодельном снаружи. Показывает интенсивность эп.
следи за плазменным шнуром

Access пишет:

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.
А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Access, благодарю за подробное описание.

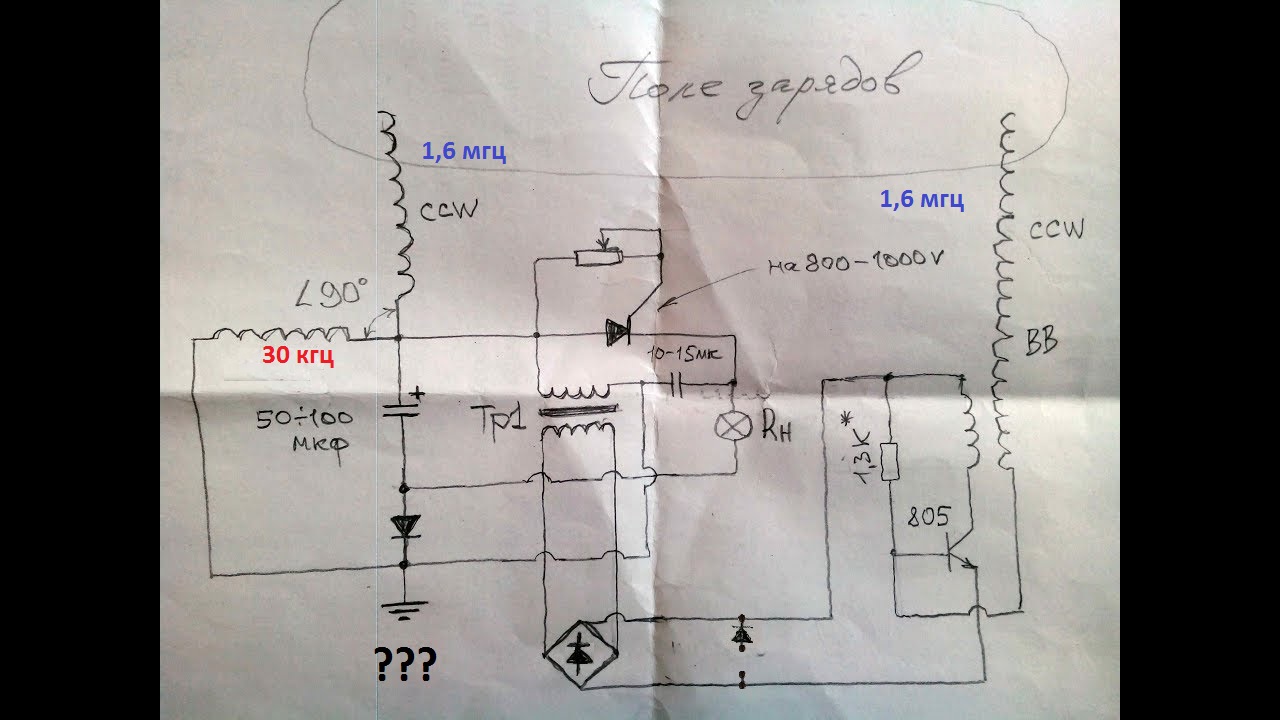

А скажи пожалуйста, эту схему ты привёл так для наглядности или это описание этой схемы.

Я просто свои соображения написал на твоё описание. Мне надо понимать ты на эту схему ориентируешься или нет.

SvetLex пишет:

Access пишет:

Схема Vasmus-а не так проста, как кажется...

Access, благодарю за подробное описание.
А скажи пожалуйста, эту схему ты привёл так для наглядности или это описание этой схемы.

Насколько помню - приведённая схема - это творчество юму. К реальности - среднепотолочное отношение. То же касается и подробного описания работы .
В общем - это продукт творчества конторы, написавшей данное техзадание, которое и было реализовано. Здесь Два основных ограничителя 1 - туннельный резонатор - не даёт переносить нормальную (для бтг) мощность. 2 - сам трансформатор сумматор - функции разные, но по мощности - совпадают. Для повтора любителям - гиблое дело. Но это моё мнение, а так ..... барабан на шею, паяльники в зубы .... и вперёд ..... навстречу трамваю.
