БТГ китайца. (без флуда и без матерщины)

ZANOZA пишет:

При точном РЕЗОНАНСЕ максимальный КПД может быть до 95 %. Иной момент подачи энергии в контур влечет значительное Снижение КПД. Конструкции конденсаторов так же влияют на % КПД. В одних конденсаторах ток ЗАРЯДА плюсовой ФОЛЬГИ и ток РАЗРЯДА c минусовой ФОЛЬГИ - ПРОТИВОПОЛОЖНЫ, что ведет к ПРОТИВОТОКАМ и соответственно К НАГРЕВУ конденсатора при значительных токах... Хорошо рассказано и на примере показана ФАЗИРОВКА намотанного конденсатора в контуре... Ролик в ютубе ---Трансформатор КУЛДОШЕНА 001FEDOR

Привет,
У китайца не простой трансформатор, а ассиметричный.
Обмотки намотаны на центральном сердечнике в разные стороны.
Помимо прибавки тока получается ещё и прибавка напряжения - без кондёра 102В, с кондёром 130В. На ослике это очень заметно.

Попробуй собери такой трансформатор и исследуй его и ты убедишься, что он даёт прибавку мощности даже без резонанса.
А с резонансом ещё больше прибавка.

ПРидут детали из Китая я выпрямлю ток и напряжение и сделаю замеры.
Тогда будет видно что и как.
Спасибо за внимание.

P.s. Да и трансформатор у меня ЕЕ55 (PC40).На другом трансформаторе ЕЕ65 резонанс так не работает, как с тем, который у меня первый.

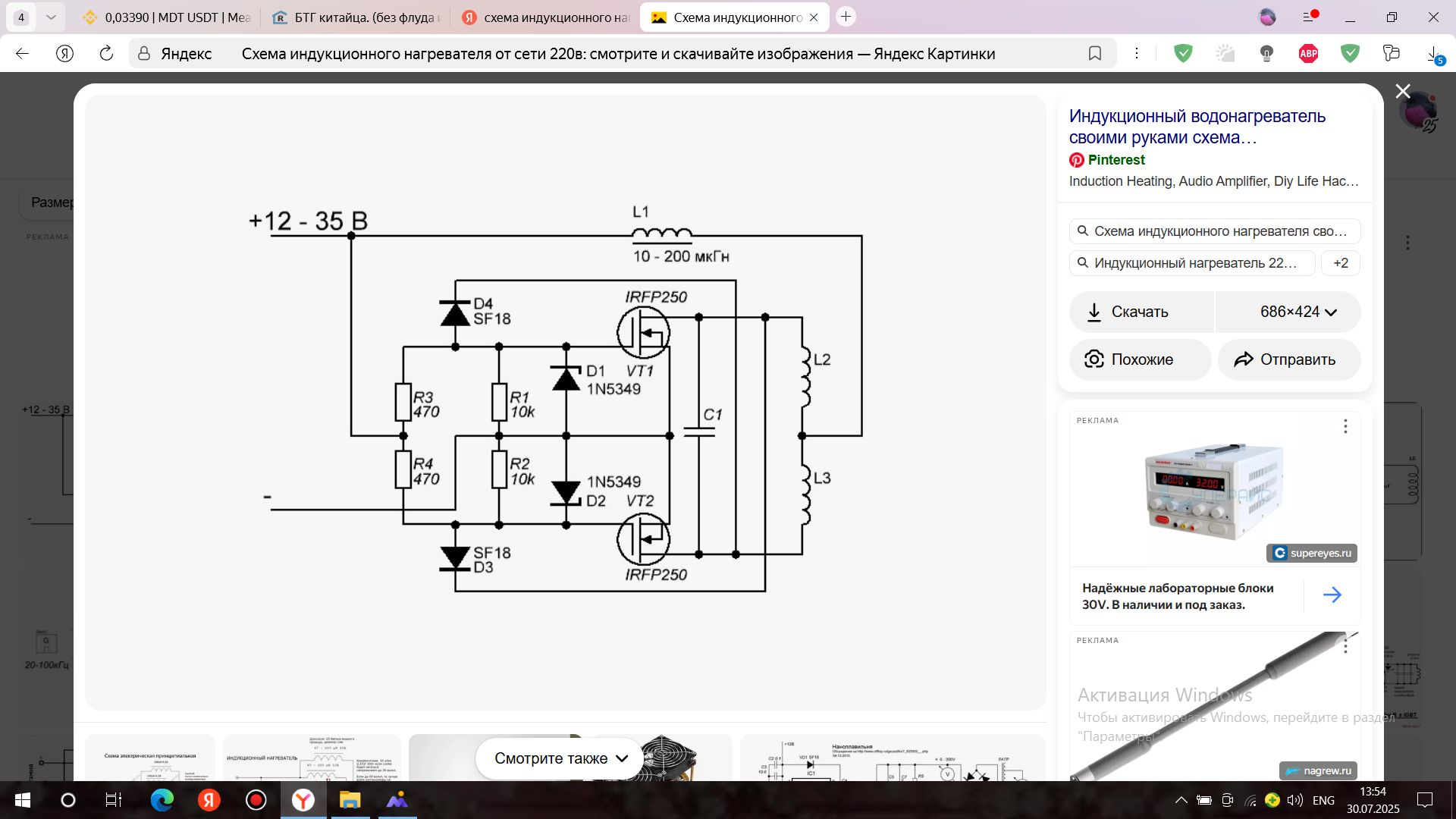

Твоя схема ничем не отличается от схемы ИНДУКЦИОННЫХ нагревателей .... Двухгорбая осцилограмма не есть ХОРОШО ,а наоборот ПЛОХО...

Привет,
Простой ZVS, обмотки мотаются в одну сторону, а не в разные, ты этого не учёл, чтобы делать такие выводы.

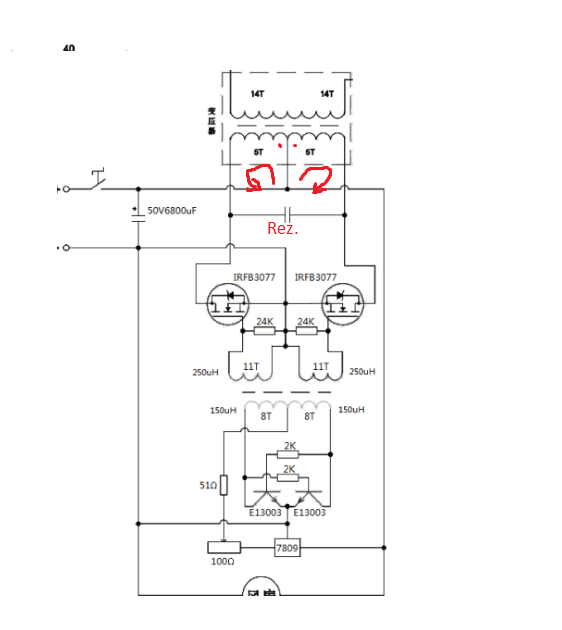

Я ещё раз повтрюсь, у схемы китайца провода при резонасном трансформаторе мотаются в разные стороны - это даёт прибавку по току и по напряжению на выходе. После у китайца идёт ещё один контур с последовательным резонансом и дальше трансформатор с выпрямлением, где выходную обмотку можно закорачивать и она не повлияет на контуры.

Ты бы руками и на железе проверил бы перед тем, утверждать такое.
ПРоверь хоть один раз, а потом говори что-либо такое.
Спасибо за внимание.

Ты бы руками и на железе проверил бы перед тем, утверждать такое.
ПРоверь хоть один раз, а потом говори что-либо такое.
Спасибо за внимание.

У меня 40 лет стажа в электронике. Я не покупаю импульсники - я их делаю... Опыта хватает.. Если тебе на выходе нужно тепло , то ПОСРЕДНИК - ФЕРРИТ и ВТОРИЧНАЯ обмотка - не нужны , если сразу намотать ТВОИ божественно - китайские витки { 5 влево и 5 в право } на ВОДОПРОВОДНОЙ - железной трубе... Конструкция становится -ПРОСТОЙ, УДЕШЕВЛЕННОЙ ..Проточная вода будет уносить тепло от первичной обмотки, охлаждая ее... Думать и еще раз надо подумать...

ZANOZA пишет:

Ты бы руками и на железе проверил бы перед тем, утверждать такое.
ПРоверь хоть один раз, а потом говори что-либо такое.
Спасибо за внимание.

У меня 40 лет стажа в электронике. Я не покупаю импульсники - я их делаю... Опыта хватает.. Если тебе на выходе нужно тепло , то ПОСРЕДНИК - ФЕРРИТ и ВТОРИЧНАЯ обмотка - не нужны , если сразу намотать ТВОИ божественно - китайские витки { 5 влево и 5 в право } на ВОДОПРОВОДНОЙ - железной трубе... Конструкция становится -ПРОСТОЙ, УДЕШЕВЛЕННОЙ ..Проточная вода будет уносить тепло от первичной обмотки, охлаждая ее... Думать и еще раз надо подумать...

Привет,
Специально для тебя: я вначале намотал на 2П образном сердечнике 5 и 5 в разные стороны и 28(в одну сторону) и получилась частота 2МГц на выходной обмотке.
Потом взял 2Ш образный трансформатор, как показывает китаец и намотал на центральном керне и всё пошло.
Сколько бы опыта у тебя не было - ты не проверял эту обмотку, а только теоретизируешь.
Я ещё раз говорю, повтори эксперимент и заговоришь по другому.
Спасибо за внимание.

Привет,
Внештатный эксперимент с Джойль вором.

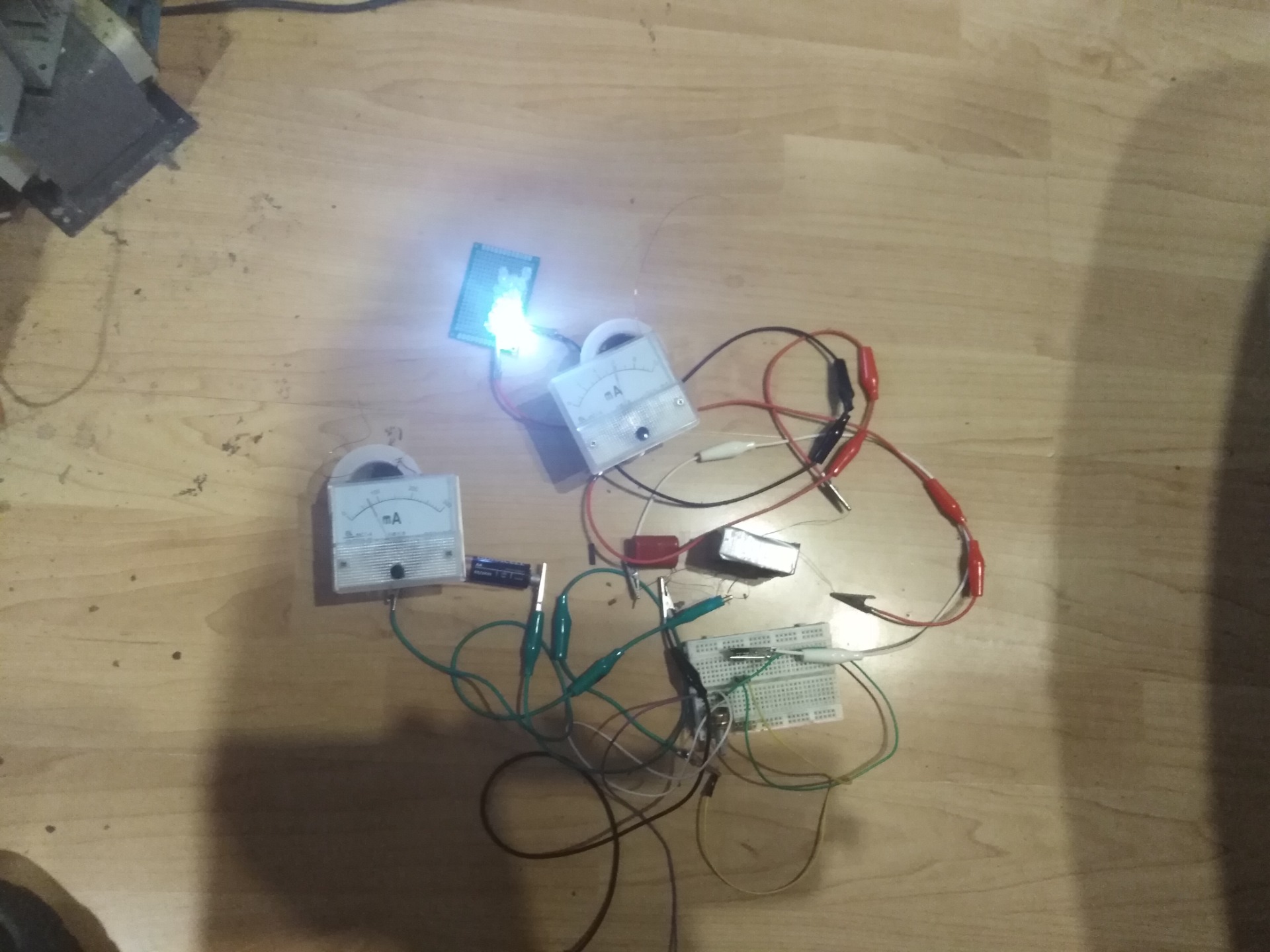

СОбрал я джоуль вор с регулируемым резистором.

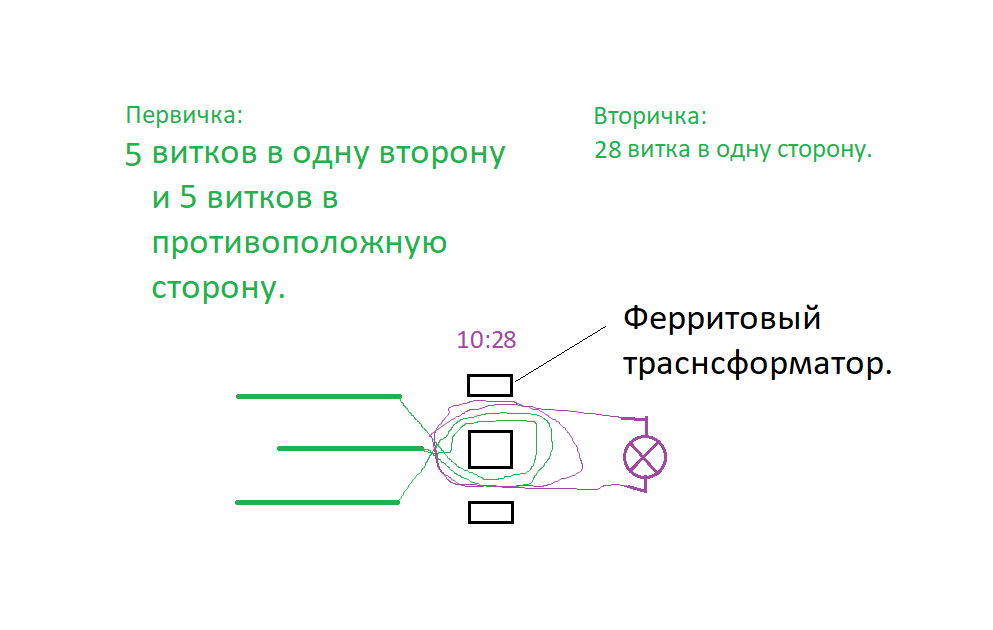

Подключил маленький трансформатор с центральным керном, на котором 5 витков в одну и в другую, и 28 в одну.

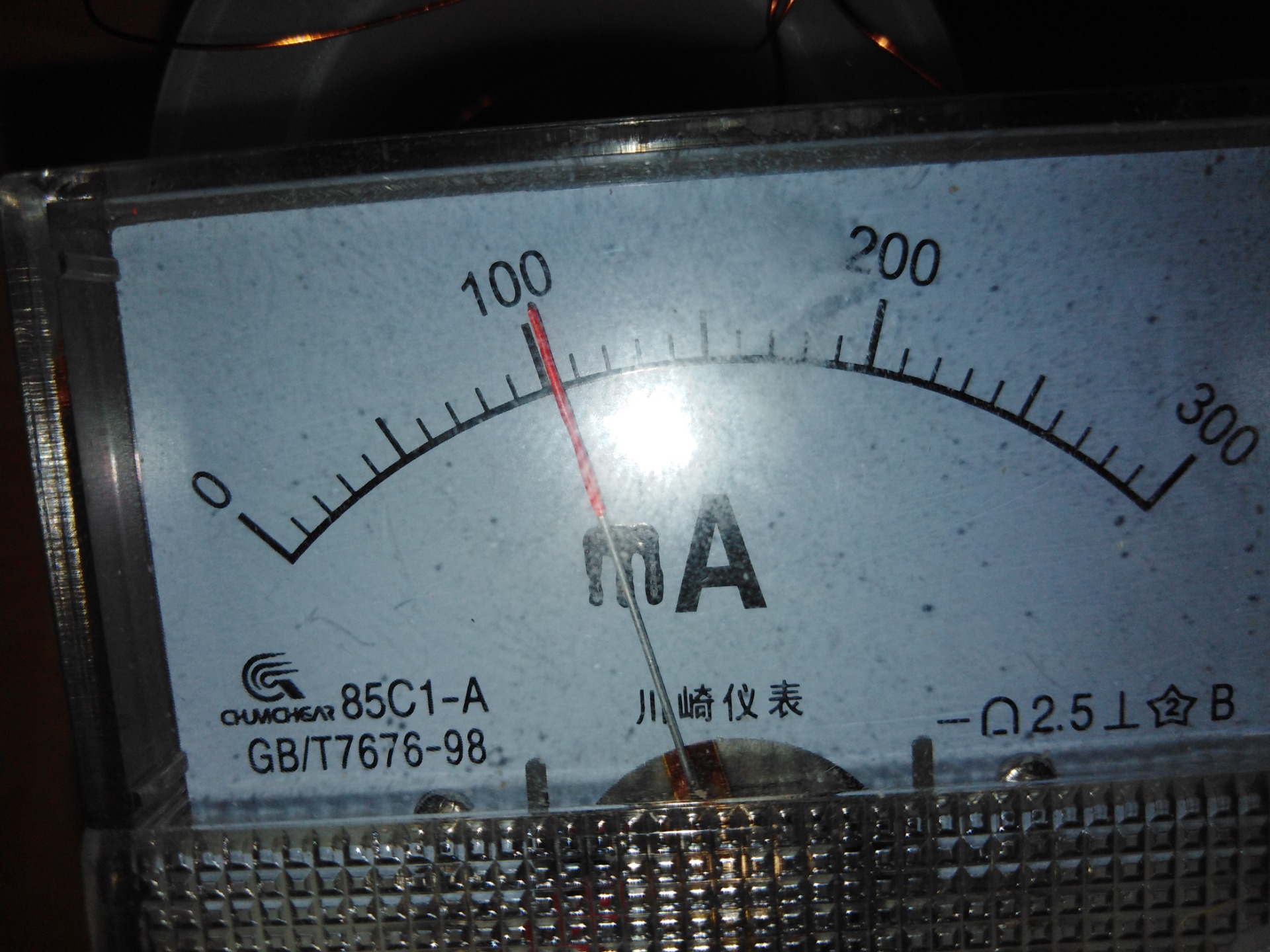

Подключил. Замерил ток на входе:

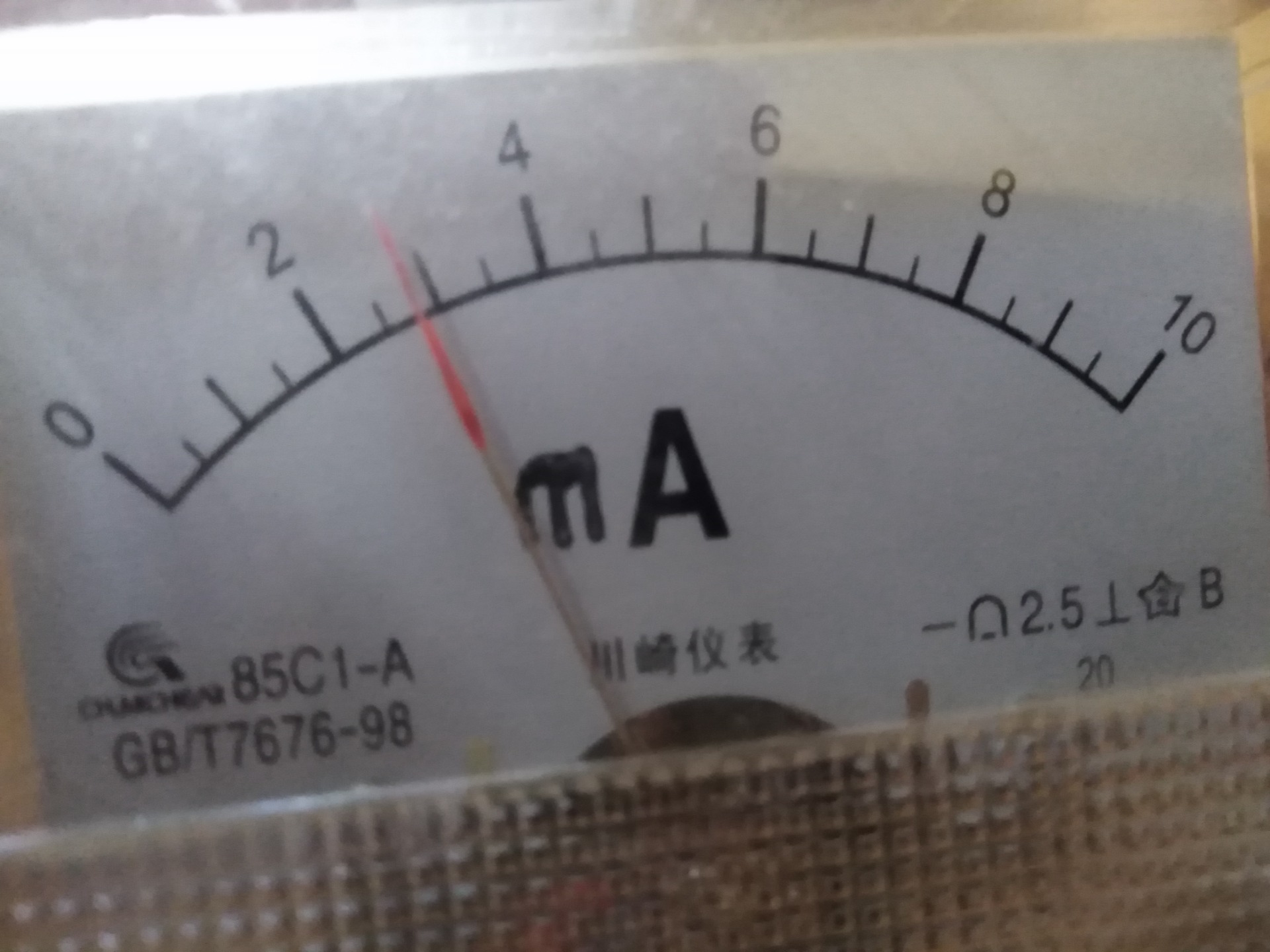

Ток на диодах:


Подключил резонансный кондёр:

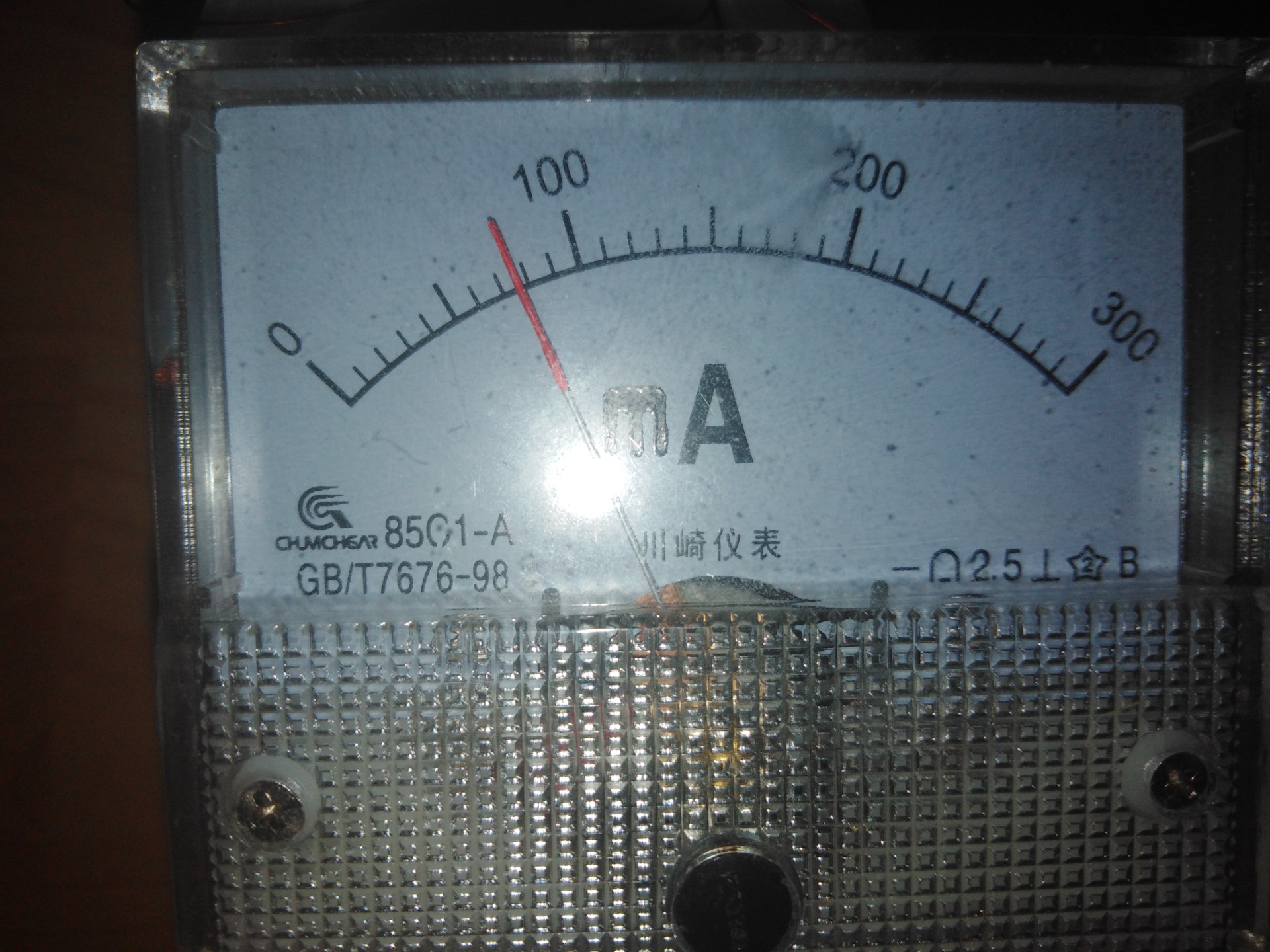

Замерил ток на входе:

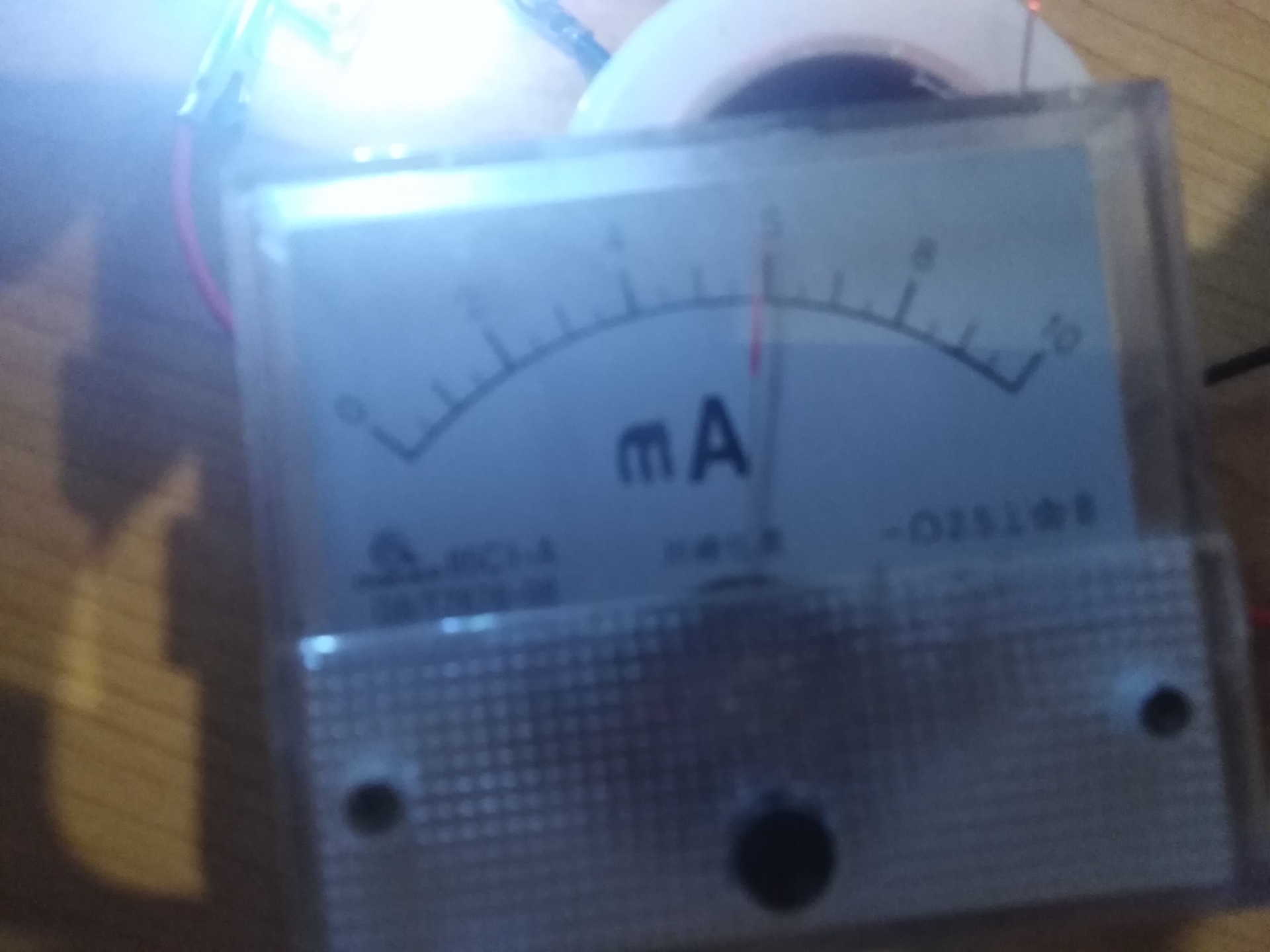

Ток на диодах:


Вывод:
С обмоткой в разные стороны есть эффект прибавки на выходе и уменьшении тока на входе, при использовании резонансного кондёра.
Ток на выходе увеличился в 2 раза.
А ток на входе сократился на 20мА( на 1/5).


КПД у джоуль вора маленький, т.к. мало витков намотано.
Важен сам эффект.
Спасибо за внимание.

skazochnik пишет:

Привет,
Внештатный эксперимент с Джойль вором.
СОбрал я джоуль вор с регулируемым резистором.
Подключил маленький трансформатор с центральным керном, на котором 5 витков в одну и в другую, и 28 в одну.

Подключил. Замерил ток на входе:

Ток на диодах:

Подключил резонансный кондёр:
Замерил ток на входе:

Ток на диодах:

Вывод:
С обмоткой в разные стороны есть эффект прибавки на выходе и уменьшении тока на входе, при использовании резонансного кондёра.
Ток на выходе увеличился в 2 раза.
А ток на входе сократился на 20мА( на 1/5).

КПД у джоуль вора маленький, т.к. мало витков намотано.
Важен сам эффект.
Спасибо за внимание.

Диодами ток выпрямлял на вых. транса?

dozor пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

skazochnik пишет:

Привет,
Внештатный эксперимент с Джойль вором.
СОбрал я джоуль вор с регулируемым резистором.
Подключил маленький трансформатор с центральным керном, на котором 5 витков в одну и в другую, и 28 в одну.

Подключил. Замерил ток на входе:

Ток на диодах:

Подключил резонансный кондёр:
Замерил ток на входе:

Ток на диодах:

Вывод:
С обмоткой в разные стороны есть эффект прибавки на выходе и уменьшении тока на входе, при использовании резонансного кондёра.
Ток на выходе увеличился в 2 раза.
А ток на входе сократился на 20мА( на 1/5).

КПД у джоуль вора маленький, т.к. мало витков намотано.
Важен сам эффект.
Спасибо за внимание.

Диодами ток выпрямлял на вых. транса?

dozor , привет,
Нет. Аналоговый Амперметр показывает среднее значение.
И тут не важно сколько точно, тут важно разница измерения при конденсаторе резонансном и без него.
Диоды светят ярче с конденсатором резонансным.
Это просто пример приблизительный.
Знаю, что частота высокая, но RMS значение тока я проверил на ослике, оно в два раза больше на выходе , чем на амперметре. =)
Суть в том, чтобы показать эффект от резонанса параллельного с этим трансом с обмотками встречными, не более.
Придут ко мне детали из КИтая, буду продолжать китайскую версию с большей мощностью.
Спасибо за внимание.

dozor , привет,
Только допетрил.
Ты наверно хотел посмотреть работает ли увеличение мощности в Джоуль воре после выпрямления.
Я проделаю этот опыт, но уже наверно завтра.
Спасибо.

skazochnik пишет:

ZANOZA пишет:

При точном РЕЗОНАНСЕ максимальный КПД может быть до 95 %. Иной момент подачи энергии в контур влечет значительное Снижение КПД. Конструкции конденсаторов так же влияют на % КПД. В одних конденсаторах ток ЗАРЯДА плюсовой ФОЛЬГИ и ток РАЗРЯДА c минусовой ФОЛЬГИ - ПРОТИВОПОЛОЖНЫ, что ведет к ПРОТИВОТОКАМ и соответственно К НАГРЕВУ конденсатора при значительных токах... Хорошо рассказано и на примере показана ФАЗИРОВКА намотанного конденсатора в контуре... Ролик в ютубе ---Трансформатор КУЛДОШЕНА 001FEDOR

Привет,
У китайца не простой трансформатор, а ассиметричный.
Обмотки намотаны на центральном сердечнике в разные стороны.
Помимо прибавки тока получается ещё и прибавка напряжения - без кондёра 102В, с кондёром 130В. На ослике это очень заметно.

Попробуй собери такой трансформатор и исследуй его и ты убедишься, что он даёт прибавку мощности даже без резонанса.
Обмотки первичной катушки 5вит. располагал на центральном керне одну над другой?
А с резонансом ещё больше прибавка.

ПРидут детали из Китая я выпрямлю ток и напряжение и сделаю замеры.
Тогда будет видно что и как.
Спасибо за внимание.

P.s. Да и трансформатор у меня ЕЕ55 (PC40).На другом трансформаторе ЕЕ65 резонанс так не работает, как с тем, который у меня первый.
