БТГ китайца. (без флуда и без матерщины)

chiksat пишет:

надо каратить по вторичке первого транса, или разряжать заряженый кандёр по вторичке второго, обмотки первички и вторички на разных кернах.

Был тут на форуме знатный любитель этих "которилок" (коротил вторичку), уж как он только не извращался, и с экранами (железной фольгой для петли Гистерезиса), и частоту корочение в резонанс вводил и что только не делал, так и не смог превзойти Юры М. электроудочки (лампы горят, энергии на самозапит нет).

Приветы,

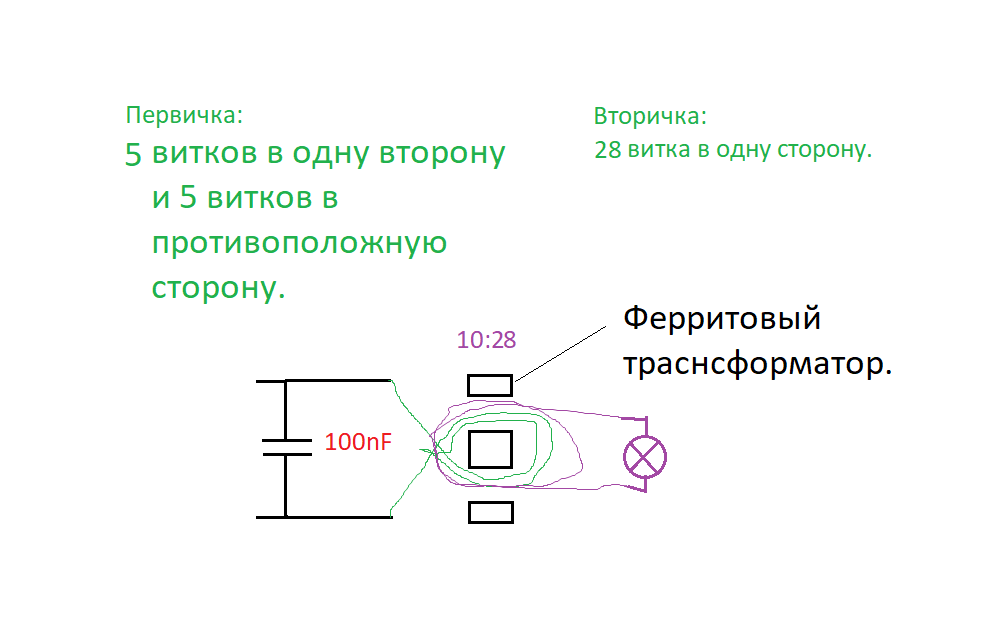

Я взял старый трансформатор, первый, который мотал 10:28.(С новым трансформатором ЕЕ65 одни потери, наверно из-за феррита)

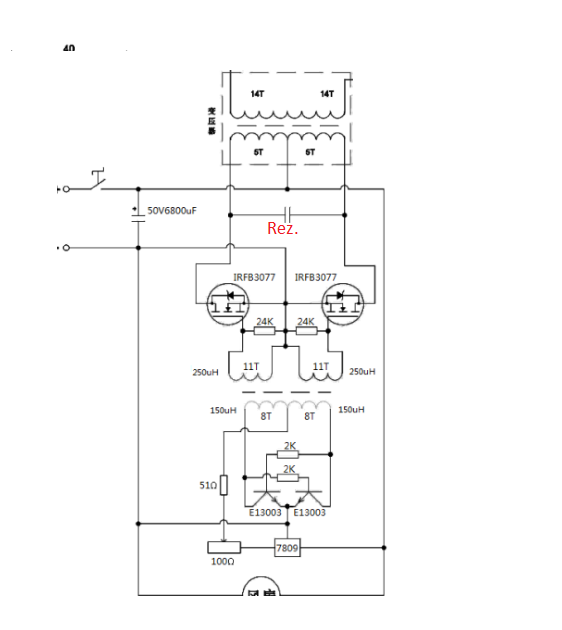

Взял поставил более мощные транзисторы МОСФЕТ.(IRFP4468PBF - это мне посоветовал ИИ)
На входе 53Вт, на 100Вт лампочке 109Вт(Напруга 130В, ток 0.840А).
Убираю резонансный кондёр - НА входе 39Вт и на выходе(на лампочке) становиться 54Вт(напруга 102В, ток 0.540А).

КПЭ 205% с кондёром резонансным.
КПЭ 138% без кондёра резонансного.

Теперь жду лампочки на 12-85В из Китая.
Намотаю 10:10 и посмотрю что будет с потреблением на 12 вольтах.

Генератор задающий сам по себе кушает 1.8Вт. ЕГо я пока в расчётах КПЭ не учитываю, просто нужно его учитывать.

Включил я в нагрузку 200Вт лампочку, так на ней 129Вт, а на входе 84Вт.
КПЭ 151% с конденсатором резонансным.

Так что так вот. Такие пирожки.
Жду деталей и делаю дальше схему.
Надо будет ещё проверить выпрямление тока и напряжения при нагрузке.
Спасибо за внимание.

Выводы: несимметричный трансформатор даёт прибавку небольшую, даже без резонансного конденсатора.

На входе 53Вт, на 100Вт лампочке 109Вт(Напруга 130В, ток 0.840А)

Замер тока неверный .... При таком токе 0.84 А лампа 100 Вт очень быстро перегорает... Такой ток бывает в лампе импульсом на частоте 1 Гц, когда нить накала холодная...
Фото с осциллографа и другие замеры в студию....

ZANOZA пишет:

На входе 53Вт, на 100Вт лампочке 109Вт(Напруга 130В, ток 0.840А)

Замер тока неверный .... При таком токе 0.84 А лампа 100 Вт очень быстро перегорает... Такой ток бывает в лампе импульсом на частоте 1 Гц, когда нить накала холодная...
Фото с осциллографа и другие замеры в студию....

Привет,
Замеры я не фоткал в этот раз. Но фоткал в предыдущий раз.
realstrannik.com/forum/skazochnik/2193-b...chiny?start=0#249107

Частота под 40кГц в контуре.
Лампа не перегорает.

Буду собирать схему в следующий раз - сфоткаю.
Спасибо за внимание.

P.s. Кстати, помниться мне ты обещал опубликовать схему с КПЭ 200 и выше процентов ?
Будешь публиковать, публикуй в этой ветке:
realstrannik.com/forum/skazochnik/2101-e...a-i-bez-matershchiny
Если конечно у тебя есть такая схема =)

skazochnik пишет:

.
КПЭ 205% с кондёром резонансным.
КПЭ 138% без кондёра резонансного. ]

Ну вольты на амперы умножать ты научился! теперь надо ещё научиться учитывать сдвиг тока по отношению к вольтам на выходной обмотке, и тогда у тебя будет более реальное измерение.

Приветы,

Если с 12 вольтовыми лампочками на 18Вт эффект прибавки мощности подтвердиться - буду делать самозапит. =)
Т.к. КПЭ 205% по замерам, я сам не верю, но пробовал собирать схему несколько раз и замеры подтверждаются.
Сам думал - ошибся, но потом перепроверял и замеры подтвердились.
Даже настроение поднялось из-за того, что выходная энергия больше входной по замерам.

Но вот только это с трансформатором первым моим ЕЕ55(PC40). А с ЕЕ65 такого нету. ВОзможно виноват феррит или настройки резонансной ёмкости.
Поэтому использую первый трансформатор 10:28.

Сам в шоке небольшом.

Если всё получиться - буду делать самозапит.
И если самозапит получиться - то это будет подтверждением верных измерений. =)

А пока жду детали из Китая.
Спасибо за внимание.

andreishal пишет:

skazochnik пишет:

.
КПЭ 205% с кондёром резонансным.
КПЭ 138% без кондёра резонансного. ]

Ну вольты на амперы умножать ты научился! теперь надо ещё научиться учитывать сдвиг тока по отношению к вольтам на выходной обмотке, и тогда у тебя будет более реальное измерение.

andreishal, привет, согласен.
НО у меня сгорел один канал ослика двухканального недавно.
Поэтому мерю RMS ток на одном рабочем канале, а напряжение мерю осликом, который на аккумуляторе.

Мне надо дождаться конденсаторов и диодов высокочастотных, тогда смогу выпрямить и сгладить и сделать замеры.
Всё же на сглаженном токе и напряжении легче ориентироваться.
Спасибо за внимание.

Поэтому мерю RMS ток на одном рабочем канале, а напряжение мерю осликом, который на аккумуляторе.


Скорее всего ты поставил крокодилы массы щупов в разные точки, при снятии показаний - произошло выгорание одного из резисторов делителя. Открутишь 7 шурупов и на плате напротив неисправного и справа черные смд шки . Который больше -100 ОМ , а который выгорел или в обрыве - 10 ОМ Замеряешь , и впаиваешь простые = маломощные..0.5 Вт и ниже...

ZANOZA пишет:

Поэтому мерю RMS ток на одном рабочем канале, а напряжение мерю осликом, который на аккумуляторе.


Скорее всего ты поставил крокодилы массы щупов в разные точки, при снятии показаний - произошло выгорание одного из резисторов делителя. Открутишь 7 шурупов и на плате напротив неисправного и справа черные смд шки . Который больше -100 ОМ , а который выгорел или в обрыве - 10 ОМ Замеряешь , и впаиваешь простые = маломощные..0.5 Вт и ниже...

ZANOZA, привет,
Спасибо, попробую.

При точном РЕЗОНАНСЕ максимальный КПД может быть до 95 %. Иной момент подачи энергии в контур влечет значительное Снижение КПД. Конструкции конденсаторов так же влияют на % КПД. В одних конденсаторах ток ЗАРЯДА плюсовой ФОЛЬГИ и ток РАЗРЯДА c минусовой ФОЛЬГИ - ПРОТИВОПОЛОЖНЫ, что ведет к ПРОТИВОТОКАМ и соответственно К НАГРЕВУ конденсатора при значительных токах... Хорошо рассказано и на примере показана ФАЗИРОВКА намотанного конденсатора в контуре... Ролик в ютубе ---Трансформатор КУЛДОШЕНА 001FEDOR
