Анализ установки Васмус

пишет:

Доработал схему сайта, от себя добавил некоторые элементы и исправления. Решил поделиться своим мнением. Также надеюсь на помощь от тех кто продвинулся в этом направлении.

С кондёрами херня в твоей схеме. На фото установки видно что все кондёры соединены параллельно, кроме электролитического. Чем больше ёмкость этих кондёров, тем дольше по времени открыт семистор. На схеме так же нет релюхи, которая постоянно коммутирует обмотку транса (сумматора).
Насколько я понял, вся схема работает на заряд электролитического кондёра, который потом частично разряжается на нагрузку через модулятор. И частично возвращается обратно в установку для запуска компонентов схемы которые в совокупности запускают нужные процессы, и так цикл идёт по кругу.

Нафига ты разрядник прилепил, его там нет.

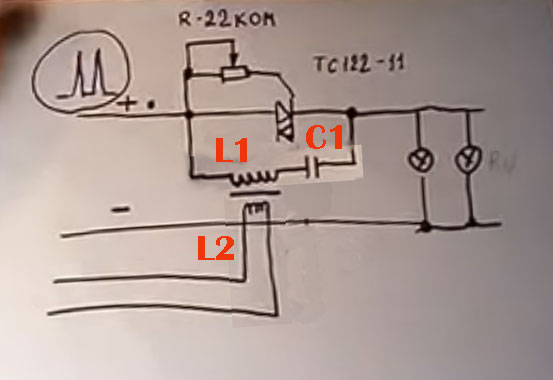

Кондёры вот в этом узле, С1:


Посмотри этот видос, там Васмус отвечает на вопросы в чате:

livevideos.ru/video-new/Pe0xsFvtXDc#
Как бы вот, Кулабух объясняет.

rubin пишет:

livevideos.ru/video-new/Pe0xsFvtXDc#
Как бы вот, Кулабух объясняет.

Что может полезного рассказать фейкираст Кулабух? Схема фуфло, объяснения про четвертинки и 1/2 вообще маразм.
Васмус показал схемы отдельных узлов, но всё равно все рисуют что в голову взбредёт.

Russo пишет:

rubin пишет:

livevideos.ru/video-new/Pe0xsFvtXDc#
Как бы вот, Кулабух объясняет.

Что может полезного рассказать фейкираст Кулабух? Схема фуфло, объяснения про четвертинки и 1/2 вообще маразм.
Васмус показал схемы отдельных узлов, но всё равно все рисуют что в голову взбредёт.

Как там в пословице - ( На зеркало неча пенять, коли рожа крива ....)
Дайте своё объяснение !!!!! Что б было не фуфло и не Маразм......

Сусанин пишет:

Как там в пословице - ( На зеркало неча пенять, коли рожа крива ....)
Дайте своё объяснение !!!!! Что б было не фуфло и не Маразм......

Знал бы прикуп, жил бы в Сочи. В свободное время работаю над этим.

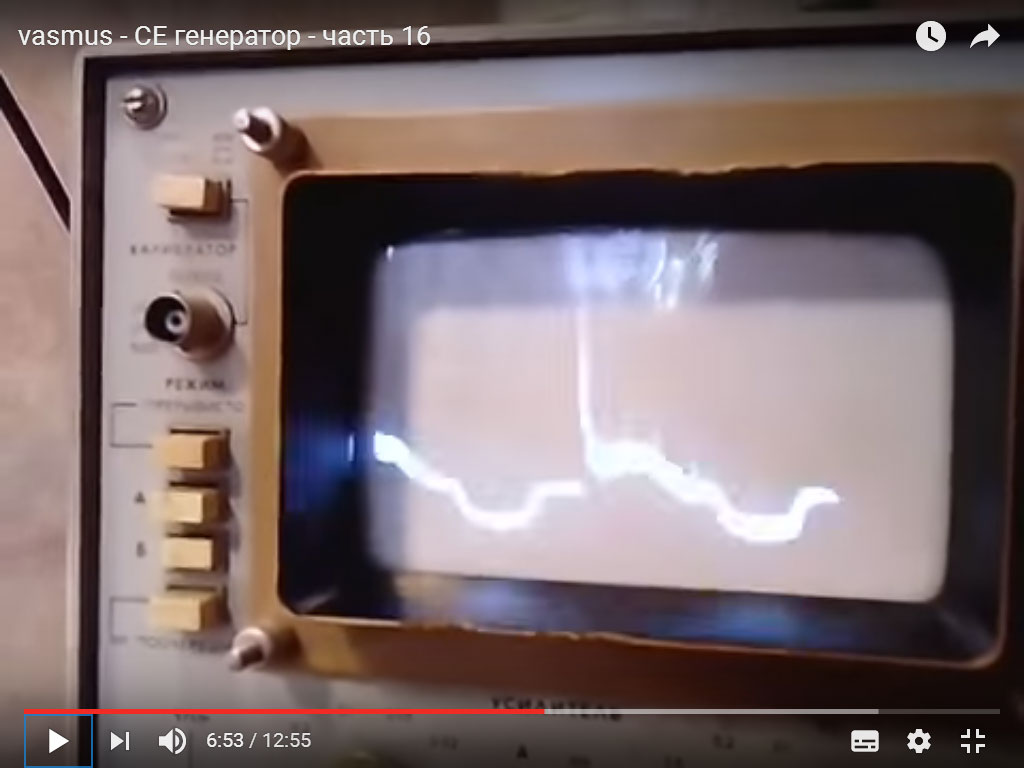

Вопросы Васмусу. На осциллограмме синусообразный сигнал это наводка 50Гц, или такая форма сигнала на резонаторе тунельника?

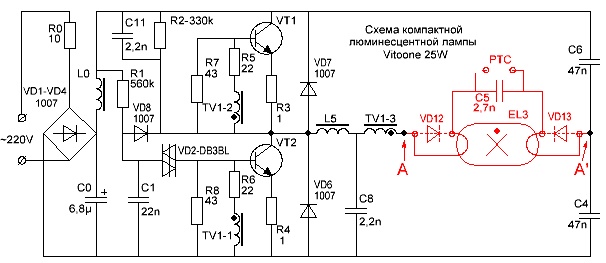

Второй вопрос. Вот схема энергосберегайки:

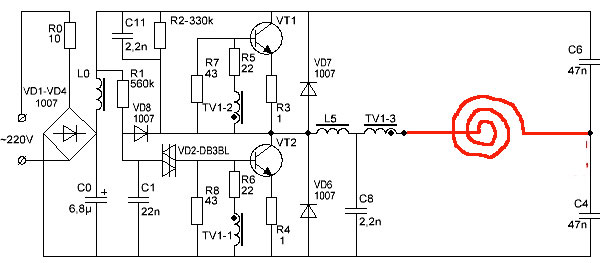

Резонатор так должен быть подключен?

sevzirfo пишет:

Промежуточный опыт " Быстрый заряд конденсаторов "
Использовался качер и лежачая катушка по Vasmus.
ВВ качера и катушка съёма расположены параллельно.

Качер - чатота 1.7 МГц
Заземляющий медный кабель - 2 кв.мм, длина 12.2 м
Катушка съёма( нерезонансная ) - различные варианты, толщины, длины намоток.

Результат - быстрый заряд конденсаторов различной ёмкости и напряжения.
Напряжение на конденсаторах зависит от количества витков в съёмной катушке и ёмкости накопительного конденсатора.
Эффект быстрого заряда конденсаторов проявляется только при подключении заземляющего кабеля.

Самозапит в этом варианте не получен. ( прототип самозапита - установка Кулабухова " без индуктора "

)

Схема

Хотя и не про васмуса, но о Заземлении!
Подтверждение мгновенного заряда конденсатора другим автором. Роль земли явно показана

sevzirfo пишет:

sevzirfo пишет:

Промежуточный опыт " Быстрый заряд конденсаторов "
Использовался качер и лежачая катушка по Vasmus.
ВВ качера и катушка съёма расположены параллельно.

Качер - чатота 1.7 МГц
Заземляющий медный кабель - 2 кв.мм, длина 12.2 м
Катушка съёма( нерезонансная ) - различные варианты, толщины, длины намоток.
Результат - быстрый заряд конденсаторов различной ёмкости и напряжения.
Напряжение на конденсаторах зависит от количества витков в съёмной катушке и ёмкости накопительного конденсатора.
Эффект быстрого заряда конденсаторов проявляется только при подключении заземляющего кабеля.
Хотя и не про васмуса, но о Заземлении!

Что значит быстрого - ??? Заряжал лично через вилку Авраменко- ииии и ничего!!!

У Васмуса лежачая катушка в другой плоскости чем приемная и качерная-
- качерая с подстроечным кондером а приемная с несколькими отводами для согласование-Зачем!!!
- лежачая катушка при внимательном рассмотрением -двухслойная -зачем!!!(хотя меня уверяли что она однослойная)
- рядом с лежачей катушкой спиральный излучатель(а не приемный резонатор) к нему подключена балластная схема
с частотой около 50-100 кгц около 40 вт или более, посмотрите есть фото с дополнительной емкостью- подбиралась
частота- возможно она кратная несущей для получения модуляции приемного сигнала и дополнительных Биений из-за кратности !!
Эти то биения и выделялись пермаллоевым трансом- он Не видит ВЧ зато выделяет СЧ биений -ИМХО -мои предположения!

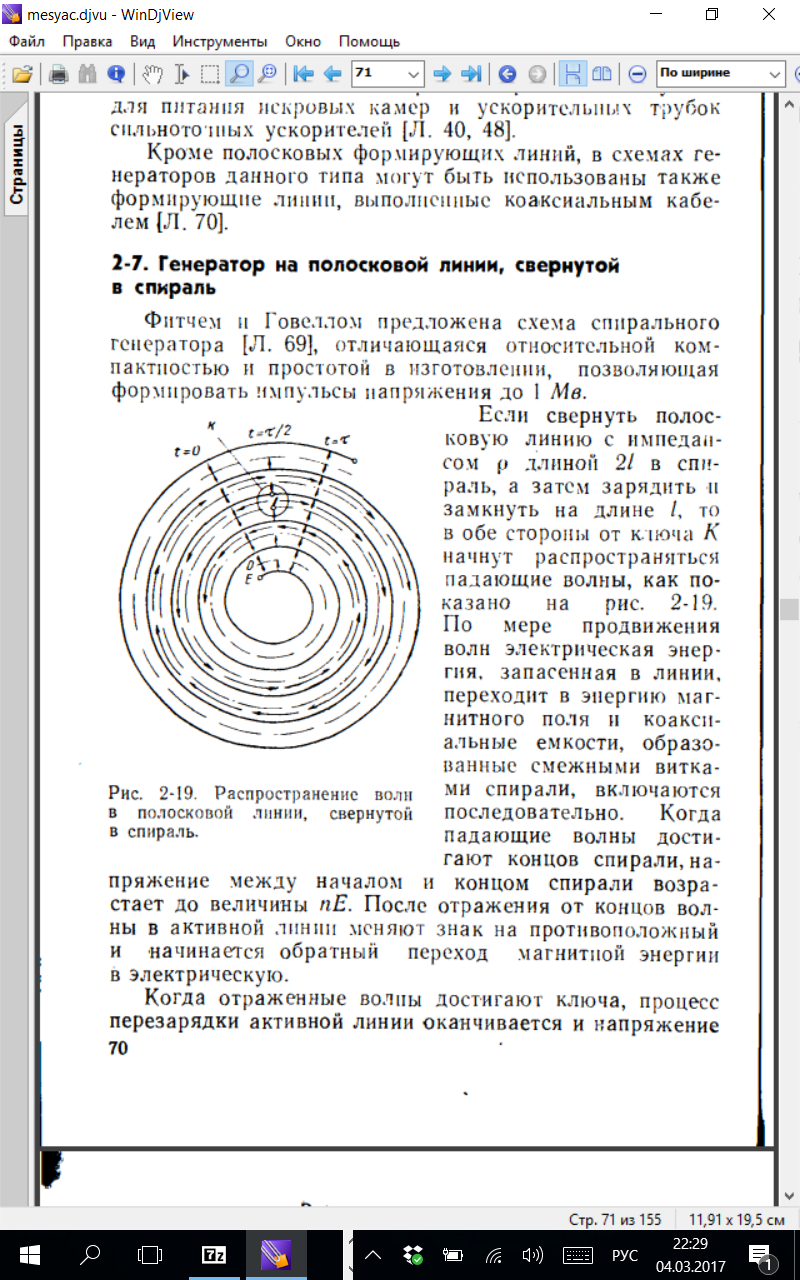

Про спиральный резонатор
