Свободная энергия в колебательном контуре.

Можно попробовать защитить от наводок, скрутив вместе провода управления идущие на транзисторы ( затвор- исток ) Они слишком длинные .
Прямо на транзисторах впаять между затвором и истоком резистор на пару кОм. Они гарантированно разрядят затворную емкость .

Да, это интересно. Не Вы первый, amischuk, кто говорит о том что полупроводниковые ключи "текут".
Чем Вы меряете потенциал на С1? , в смысле прибором электромагнитной или магнитно-электрической системы или чем-то еще? Мне кажется что для достоверных измерений необходим электростатический вольтметр.
Если это действительно бестоковый потенциал (что это такое доподлинно никто не знает), то он должен хорошо делиться емкостными делителями, и не создавать в катушках индуктивности магнитных полей.

Константин пишет:

Да, это интересно. Не Вы первый, amischuk, кто говорит о том что полупроводниковые ключи "текут".
Чем Вы меряете потенциал на С1? , в смысле прибором электромагнитной или магнитно-электрической системы или чем-то еще? Мне кажется что для достоверных измерений необходим электростатический вольтметр.
Если это действительно бестоковый потенциал (что это такое доподлинно никто не знает), то он должен хорошо делиться емкостными делителями, и не создавать в катушках индуктивности магнитных полей.

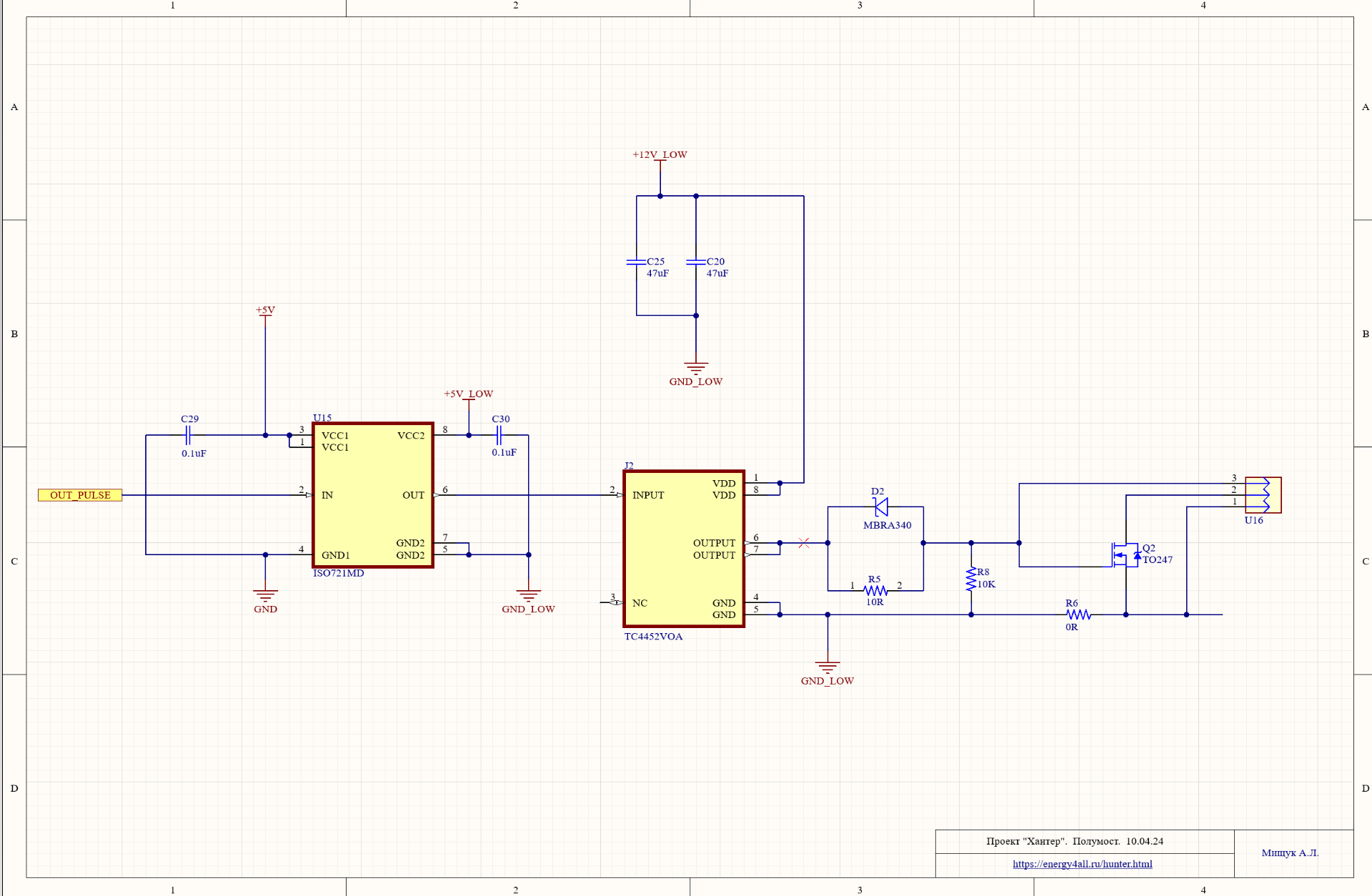

На конденсаторе C1 измеряю вольтметр/осциллограф, на C2 - осциллограф. Видео сниму в выходные. Покажу что в моём исполнении гальванической развязки на ISO721MD транзисторы не работают, может попробую тиристор.  На диодах покажу что потребление с нагрузкой и без неё от ИП не меняется.

Проверю как пишет черкес: "Прямо на транзисторах впаять между затвором и истоком резистор на пару кОм. Они гарантированно разрядят затворную емкость."

Процесс в колебательном контуре у Менакера К.В. описан как в статье energy4all.ru/lc.html . Заряд конденсатора формирует катушка индуктивности. И после начинаются свободные колебания. Можно анод диода можно перенести на минус колебательного контура, накопительная ёмкость будет так же заряжена.

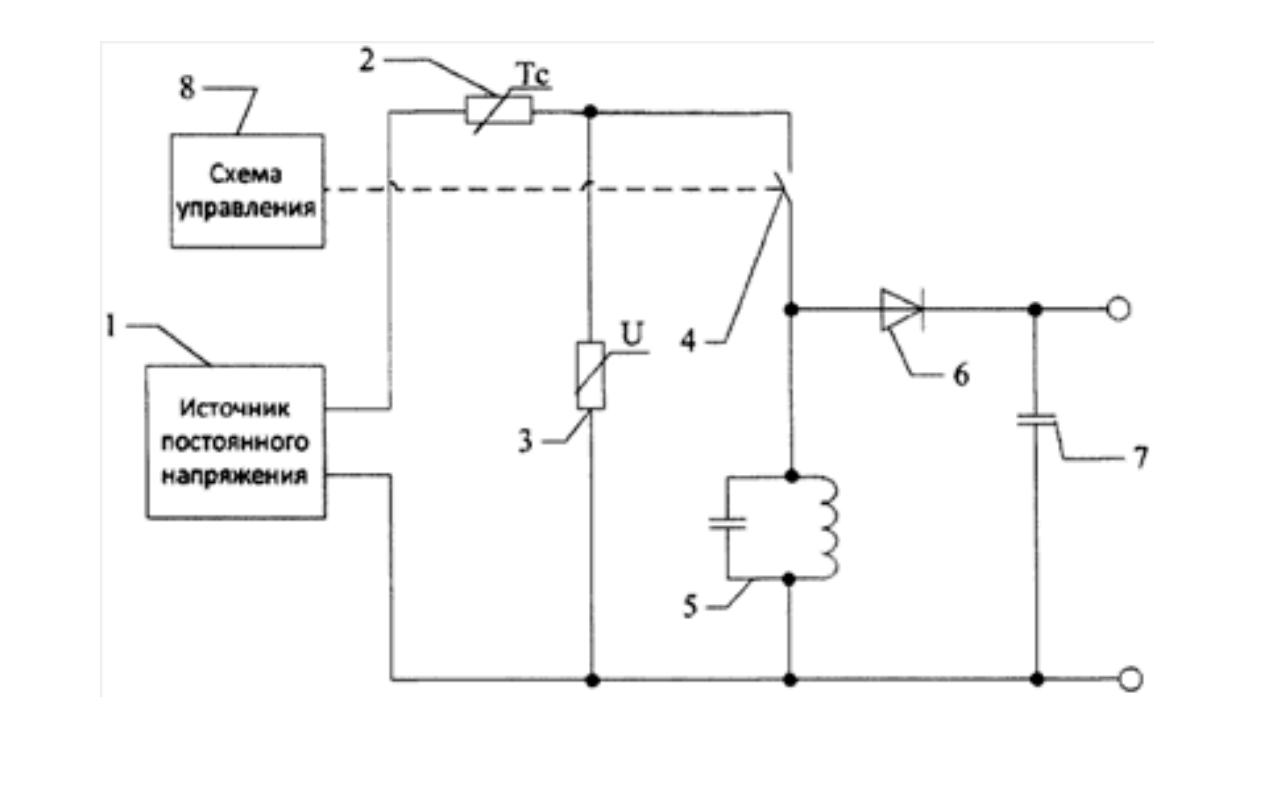

Импульсный резонансный преобразователь напряжения ( № 125415)
Патентообладатель(и):
Менакер Константин Владимирович (RU),
Цветаева Анна Сергеевна (RU)

Преобразователь напряжения работает следующим образом. В момент открытия электронного ключа 4 происходит насыщение катушки индуктивности от первичного источника постоянного напряжения 1, сопровождающееся увеличением тока до установившегося значения. Время открытого состояния ключа определяется постоянной времени катушки. Далее электронный ключ закрывается и на катушке наводится напряжение прямо пропорциональное ее индуктивности и скорости изменения тока [2], и достигает значения 300 В. При этом ток на катушке, по закону коммутации, непосредственно после закрытия ключа 4 сохраняет свое значение на уровне установившегося значения, предшествующем моменту закрытию ключа. Далее в колебательном контуре 5 возникают свободные, затухающие колебания на резонансной частоте с начальной амплитудой по напряжению около 300 В. Частота свободных колебаний контура при условии остаточного влияния нагрузки составляет несколько десятков килогерц. При этом в течение каждого положительного полупериода колебаний электрическая энергия через выпрямительный диод 6 поступает на накопительную емкость 7 и нагрузку. Накопительная емкость 7


Файл с патентом:

amischuk пишет:

Процесс в колебательном контуре у Менакера К.В. описан как в статье. Заряд конденсатора формирует катушка индуктивности. И после начинаются свободные колебания. Можно анод диода можно перенести на минус колебательного контура, накопительная ёмкость будет так же заряжена.


Импульсный резонансный преобразователь напряжения ( № 125415)
Патентообладатель(и):
Менакер Константин Владимирович (RU),
Цветаева Анна Сергеевна (RU)

Преобразователь напряжения работает следующим образом. В момент открытия электронного ключа 4 происходит насыщение катушки индуктивности от первичного источника постоянного напряжения 1, сопровождающееся увеличением тока до установившегося значения. Время открытого состояния ключа определяется постоянной времени катушки. Далее электронный ключ закрывается и на катушке наводится напряжение прямо пропорциональное ее индуктивности и скорости изменения тока [2], и достигает значения 300 В. При этом ток на катушке, по закону коммутации, непосредственно после закрытия ключа 4 сохраняет свое значение на уровне установившегося значения, предшествующем моменту закрытию ключа. Далее в колебательном контуре 5 возникают свободные, затухающие колебания на резонансной частоте с начальной амплитудой по напряжению около 300 В. Частота свободных колебаний контура при условии остаточного влияния нагрузки составляет несколько десятков килогерц. При этом в течение каждого положительного полупериода колебаний электрическая энергия через выпрямительный диод 6 поступает на накопительную емкость 7 и нагрузку. Накопительная емкость 7

Файл с патентом:

Вложенный файл:

Имя файла:
Размер файла:115 KB

/

Добрый день,
Значит всё же есть схема, которая даёт больше, чем на входе ?
Будете собирать и делать замеры ?
Спасибо за внимание.

skazochnik пишет:

Добрый день,
Значит всё же есть схема, которая даёт больше, чем на входе ?
Будете собирать и делать замеры ?
Спасибо за внимание.

Как я могу что-то измерять, если полупроводниковые ключи не работают? Для завершения статьи сниму видео c демонстрацией, что энергию с КК не снимают, не потому что её нет, а потому что не могут, полупроводниковая схемотехника в стандартном исполнении не позволяет этого делать. И всё на том пожалуй.

amischuk пишет:

skazochnik пишет:

Добрый день,
Значит всё же есть схема, которая даёт больше, чем на входе ?
Будете собирать и делать замеры ?
Спасибо за внимание.

Как я могу что-то измерять, если полупроводниковые ключи не работают? Для завершения статьи сниму видео c демонстрацией, что энергию с КК не снимают, не потому что её нет, а потому что не могут, полупроводниковая схемотехника в стандартном исполнении не позволяет этого делать. И всё на том пожалуй.

Добрый день,

Попробуйте сделать прерывание на моторчике ?
Я делал, но там искры летят. =) Дуга появляется небольшая.

Спасибо за внимание.

amischuk пишет:

... полупроводниковая схемотехника в стандартном исполнении не позволяет этого делать.

Если при первой волне приёмная ёмкость заряжается до максимума потенциала этой волны, остальные затухающие волны не сделают работы, их энергиия просто пропадает. Но если для зарядки использовать токовый метод, то и последующие волны будут работать.
ТРИЗ вам в помощь.

здесь по Менакеру, проверял в железе , работает.

Ю 2810 пишет:

здесь по Менакеру, проверял в железе , работает.

Кратность к резонансу низкой частоты, которая запускает затухающие гармонические колебания, настраивается по причине несколько меньшего потребления от ИП - можете проверить. На мой взгляд, возможно ошибочный, Менакер делает частоту низкой 200-1000(герц), чтобы в контуре затихли колебания и полупроводниковые ключи начали работать. Все прочие колебания, кроме первого, зарядившего конденсатор до 300+ вольт особо не интересны. Важно во всей этой истории только то, что сразу после первого импульса - заряд конденсатора максимален - это показано в статье energy4all.ru/lc.html и написано у Менакера в патенте. А не так как об этом зудит классика, что КК надо раскачивать - чушь. А кто заставит полупроводники работать ещё и в резонансе - будет вообще молодец.
