Свободная энергия в колебательном контуре.

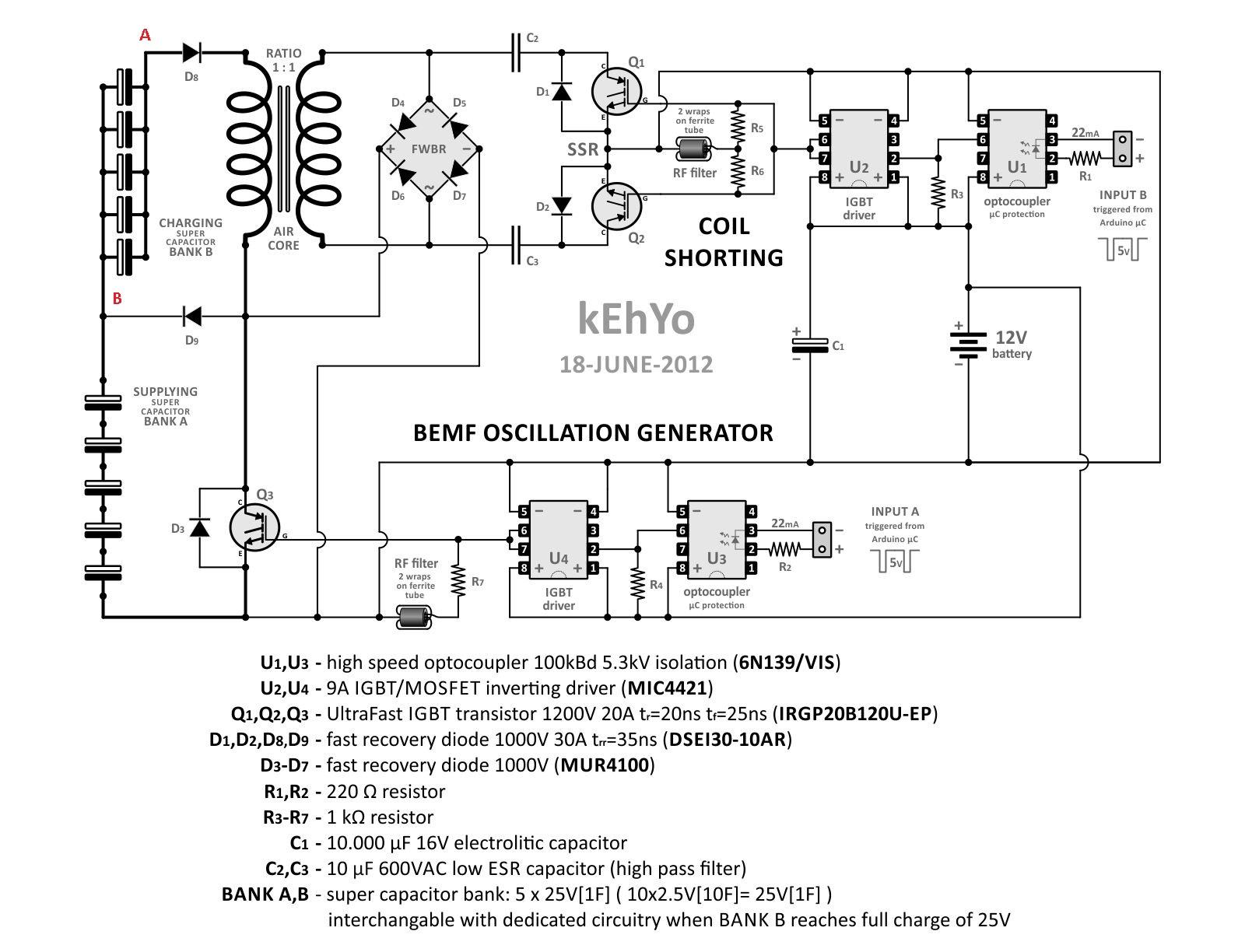

И в догонку, рекомендую внимательно изучить вложенную схему. В ней есть многое, хотя съем мне не очень нравится.

Константин пишет:

И в догонку, рекомендую внимательно изучить вложенную схему. В ней есть многое, хотя съем мне не очень нравится.[/attachment]

Я в подобной схеме после опторазвязки триггер шмидта ставил, тогда фронты на много круче на драйвер заходят и с полярностью входного сигнала можно баловаться...
А разве ферритовые RF фильтрики в правильном месте стоят?
Их как бы прям на ножку управления мосфета ставить надо...

Алгоритм как то так я вижу,
Начальный импульс (ы) на частоте резонанса запускают колебательный процесс параметрона потом отключается как только амплитуда достигает минимального расчетного значения
Потом в дело включается параметрический генератор скорее всего на замыкании части обмотки, на удвоенной частоте параметрического резонанса и раскачивает амплитуду дальше
Потом следящие за амплитудой устройство на максимуме заданной амплитуды снимает 20% напряжения конденсатора без нарушения резонанса в пике амплитуды в нагрузку или дальше в накопительный конденсатор
И возможно это будет работать без перезапуска

Константин пишет:

amischuk, нашел то что обещал.
Все файлы поместить в одну папку, файл 1.part01.rar переименовать в 1.part01.exe и выполнить. В результате архив будет собран в папку 1 с документами.
Успехов в изучении.

Спасибо, всё открылось! Второй том самый убойный. Чуть освобожусь и займусь схемотехникой.

Константин пишет:

И в догонку, рекомендую внимательно изучить вложенную схему. В ней есть многое, хотя съем мне не очень нравится.

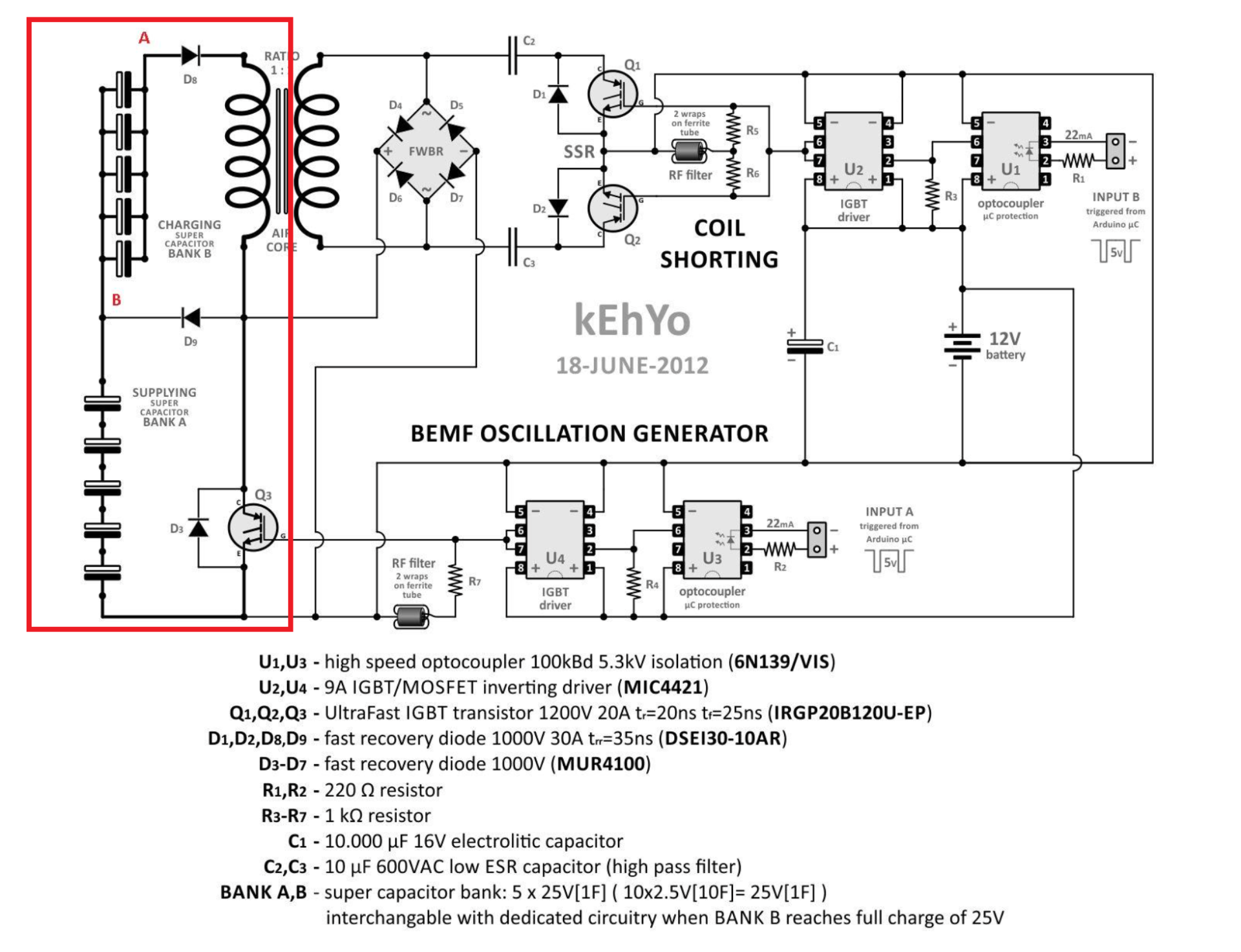

У Вас выделенный фрагмент отвечает за изменение параметра? Диоды D9/D8 не понимаю зачем. Когда транзистор открыт в колебательном процессе участвуют оба блока конденсаторов A и B? Один полупериод идёт через D3, второй через Q3. При закрытии транзистора доступен только один полупериод.

Osbourne пишет:

Алгоритм как то так я вижу,
Начальный импульс (ы) на частоте резонанса запускают колебательный процесс параметрона потом отключается как только амплитуда достигает минимального расчетного значения
Потом в дело включается параметрический генератор скорее всего на замыкании части обмотки, на удвоенной частоте параметрического резонанса и раскачивает амплитуду дальше
Потом следящие за амплитудой устройство на максимуме заданной амплитуды снимает 20% напряжения конденсатора без нарушения резонанса в пике амплитуды в нагрузку или дальше в накопительный конденсатор
И возможно это будет работать без перезапуска

Весь вопрос какую часть обмотки следует замыкать, чтобы было достаточно для организации ПР. И как технически это организовать - через транзисторы включенные встречно/параллельно? Работать не будет из-за паразитных диодов. Если всё в норме, контурный конденсатор взорваться должен.

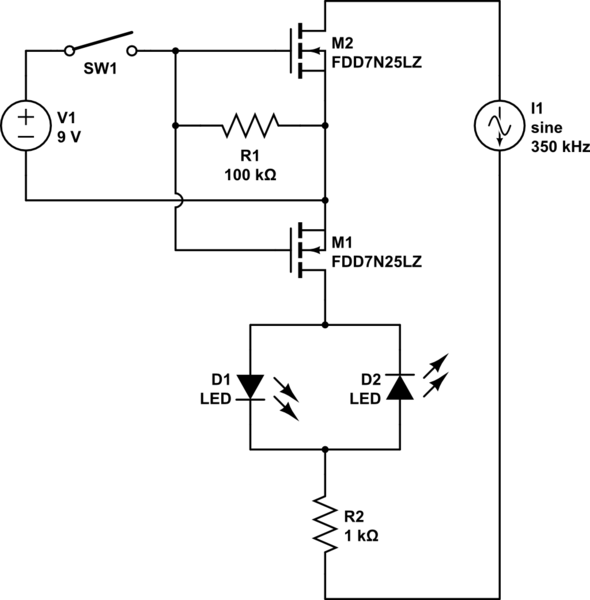

Это два встречных одинаковых мосфета для коротилки, например как тут, оба на одном нижнем драйвере

energy4all.ru//books/mandelstam_papalexi_1934.pdf

Работу приведенной выше схемы я вижу иначе. (схемотехника не моя, из англоязычных источников, впервые увидел в теме БТГ Владимира и Чипа, на этом сайте.)
Ключи Q1 и Q2 периодически размыкают и замыкают контур, состоящий из вторичной обмотки трансформатора и последовательно включенных конденсаторов С2 и С3. Зачем это нужно? Все очень просто - это один из методов прерывания процессов энергообразования в контуре.
Далее - ключ Q3 не только порождает ОЭДС (BEMF) в первичной обмотке трансформатора, но и периодически подкорачивает вторичную обмотку с последовательно включенными С2 и С3 , потому как включен в диагональ диодного моста. Поэтому перед макетированием схемы следует разобраться с алгоритмом управления ключами, учитывая Ваши работы, amischuk, в теме супердвойки, и материалы приведенные на Вашем сайте. Без этого никуда. В схеме используются различные методы получения нелокальной энергии при прерывании процессов энергообразования.
p.s.
Диод D9 не дает разрядиться банку А конденсаторов, который выполняет роль источника питания, при открытом Q3. Диод D8 устраняет возможность перезаряда банка В противоположной полярностью в процессе формирования ОЭДС. По крайней мере, мне так кажется.

О каком напряжении СМЕЩЕНИЯ и на каких СТОКАХ речь??? Потрудитесь прочитать схему, а не писать бред.
Для начала уберите из схемы драйвера, а силовые транзисторы замените простыми выключателями, и уж после этого "растекайтесь мыслею по древу", умник .
