Проверка теорий марк генератор, типа БТГ.... давай проверим.

damaged пишет:

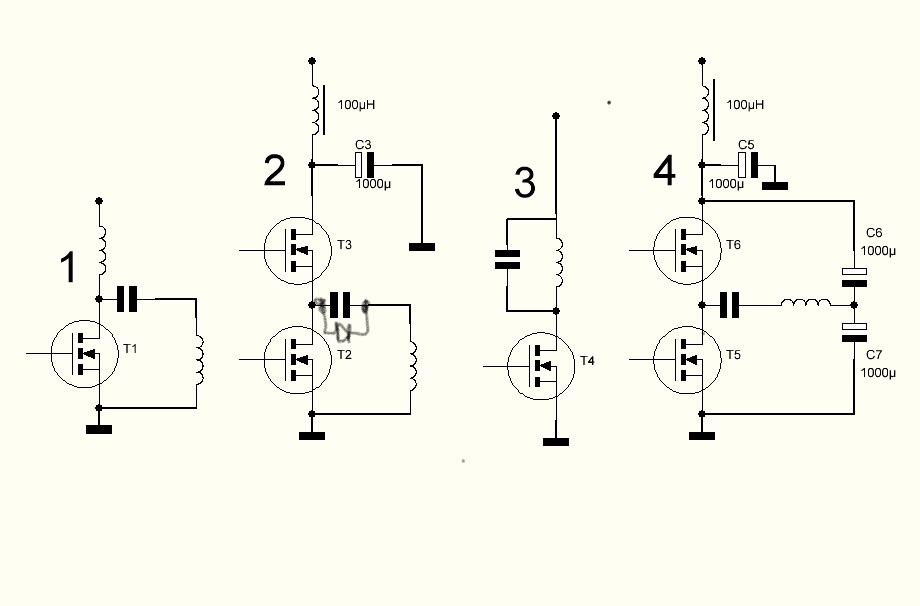

Rivaros пишет: Тоже самое, но нагляднее:

Точка у верхней обмотки транса не на своём месте.

У меня в схеме ошибочка, у Rivaros'а правильно.

Нашел в архив у себя лет 6 назад делал , тоже проходила через лампочку, но это только фокусы не более.

GTA пишет:

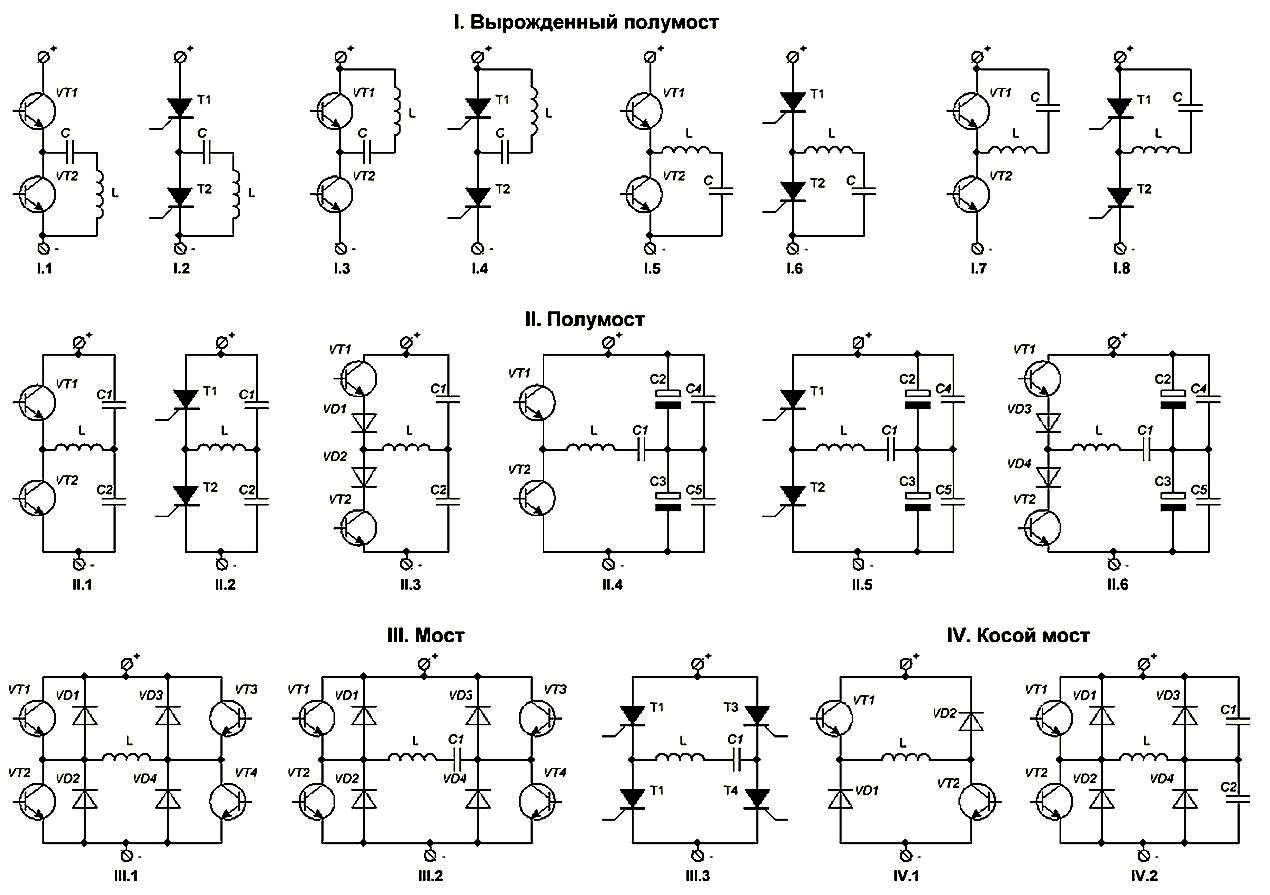

Вложение не найдено

Немнога падумал какбы все схемы можна использовать толька нада пасматреть какий фозовий сдвиги.
Нада пробовать а там видна будет.

===

Rivaros пишет:

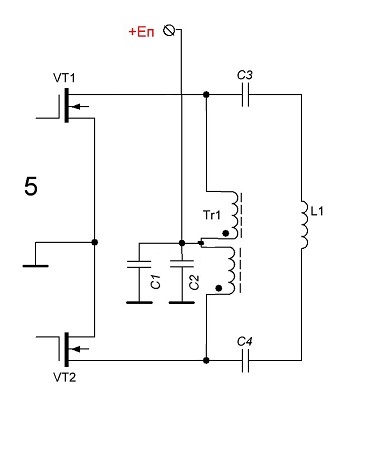

Alfic пишет: 5 вариант:

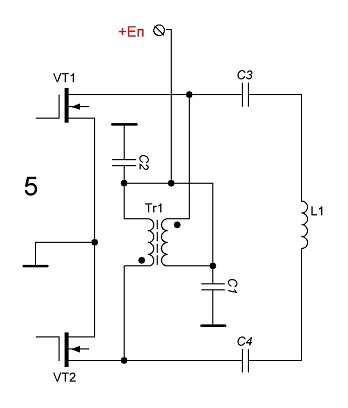

Тоже самое, но нагляднее:

Rivaros. в вашей схеме одни потери,, так как сердечник разомкнут, то есть два разных дросселя, а нужен единый транс..

chiksat пишет: ...
Rivaros. в вашей схеме одни потери,, так как сердечник разомкнут, то есть два разных дросселя, а нужен единый транс..

Краски не хватило на один штрих.

1PETER555 пишет:

GTA пишет:

Вложение не найдено

Немнога падумал какбы все схемы можна использовать толька нада пасматреть какий фозовий сдвиги.
Нада пробовать а там видна будет.

===

Думаю так будет интересней.

У меня часть схемы "Марка" на СD4093 (на 561ТЛ1 отличается только расчет RC-цепочек) нормально работает. Вопрос только по НЧ модуляции. Малая индуктивность L3 позволяет её раскачку на частотах 10...12кгц (4 ома оптимально для микросхемы УНЧ) или 5...6кгц при 2-х омах. При переходе на 50гц выходное сопротивление УНЧ должно быть сотые доли ома. Похоже нужен согласующий трансформатор на 50гц.

GTA пишет: Всем привет !!!
Всотаки я решил сделать електроний прериватель на етот раз без касяков
Пасколька это для управления ТТ частота спакойна 1-2Мгц.
Можна било сабрать на ТЛ494 но частоту такую нетянет.
Схемы использовал самый прастый решения на логике.

Вложение не найдено

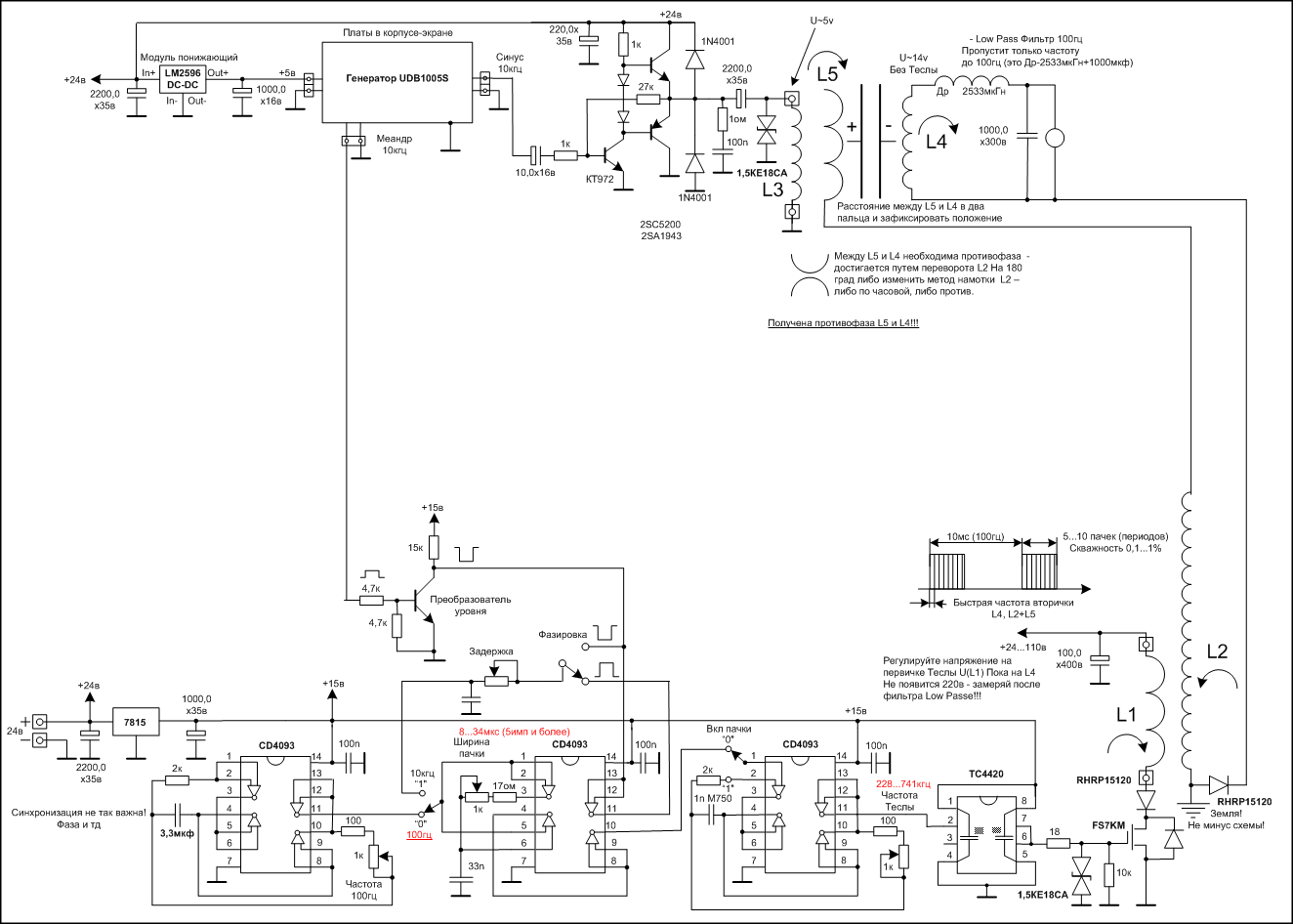

Такая схема палучилас , будем всо запаивать и сабирать.

Вложение не найдено

осцилограмма на выходе.

Эта схема формирует управление на полумост раскачки индуктора Теслы? Но почему нет выхода на усилитель НЧ модуляции? В паузах между пачками управления транзисторы полумоста закрыты? Тот же режим для однотактного выхода (только на одном транзисторе) и где уверенность что твоя схема будет гасить "послезвонье" в Тесле (резкий обрыв колебаний, который нам так нужен)?

Чтобы просинхронизировать с усилителя всо проста тут нада переключатель паставить.
И эшо фазовий сдвиг добавить.

Шас зарисую, но я думаю тваем варианте нада подождать , я сделаю этот полумост и пасмотрим что будет.

У тебя схема гатовая легко канечний каскад сделать на два сигнала для полумоста но пака ненада.
А то дваем на теже грабли наступать небудет весело

Можна такой вариант.


На самом деле палучаетса какбы наабарот что мы ТТ подстраиваем под усилитель , значит НЧ сигнал синус падаем на преоброзователь миандра , патом на фазовий сдвиг и патом сигнал упавляет начала запуска пачки .
Я сабрал етот генератор универсальний чтобы можна с наружи с разних генераторов запускать , тагже можна ВЧ генератор сделать на 74НС4046 и он будет автоматически настраиват ТТ в нужний режим , но мне непанравилос как то ето решения патаму лучше 4046 работает по току через компаратор.
Я выше постах сделал на напряжения.

Пока такую схему буду исследовать. Микросхема УНЧ быстро и неожиданно вылетела, поэтому решил защититься.
