БТГ Владимира и Чипа

Добрый день форумчане, предлагаю посмотреть новый вариант накачки резонатора, отработанный совместно vlad002, в перерывах между бытовухой...
Схема работает на чистом ОЭДС практически в ИДЕАЛЬНОМ последовательном резонансном контуре через полумостовую схему собранную на комплементарной паре полевиков с большим прямым током и мизерным сопротивлением переходов - 15 и менее милиом.
При этом самая распространённая стандартная схема на одинаковых транзисторах в одной и той же схеме накачки неработоспособна для целей накачки резонансного контура.
А в предлагаемой схеме накачки количество энергии накапливаемых в КК резонатора того же порядка, что и при накачке через межобмоточный экран - (50-80)кВА при напряжении на катушке и конденсаторе последовательного контура от 1 000 В до 5 000 В, при напряжении питания ключа от 6 до 12 В и потребляемой от источника питания мощности (60-70) Вт!

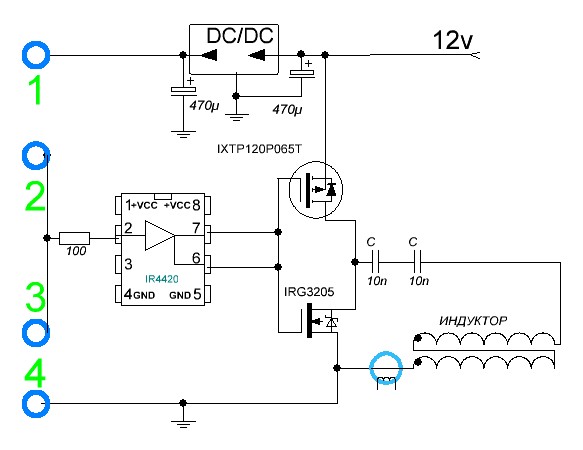

Вот начальный вариант накачки

После чего Владимир решил посмотреть как будет работать ключ

Предлагаю посмотреть, помозговать, вдруг у кого появятся интересные варианты...

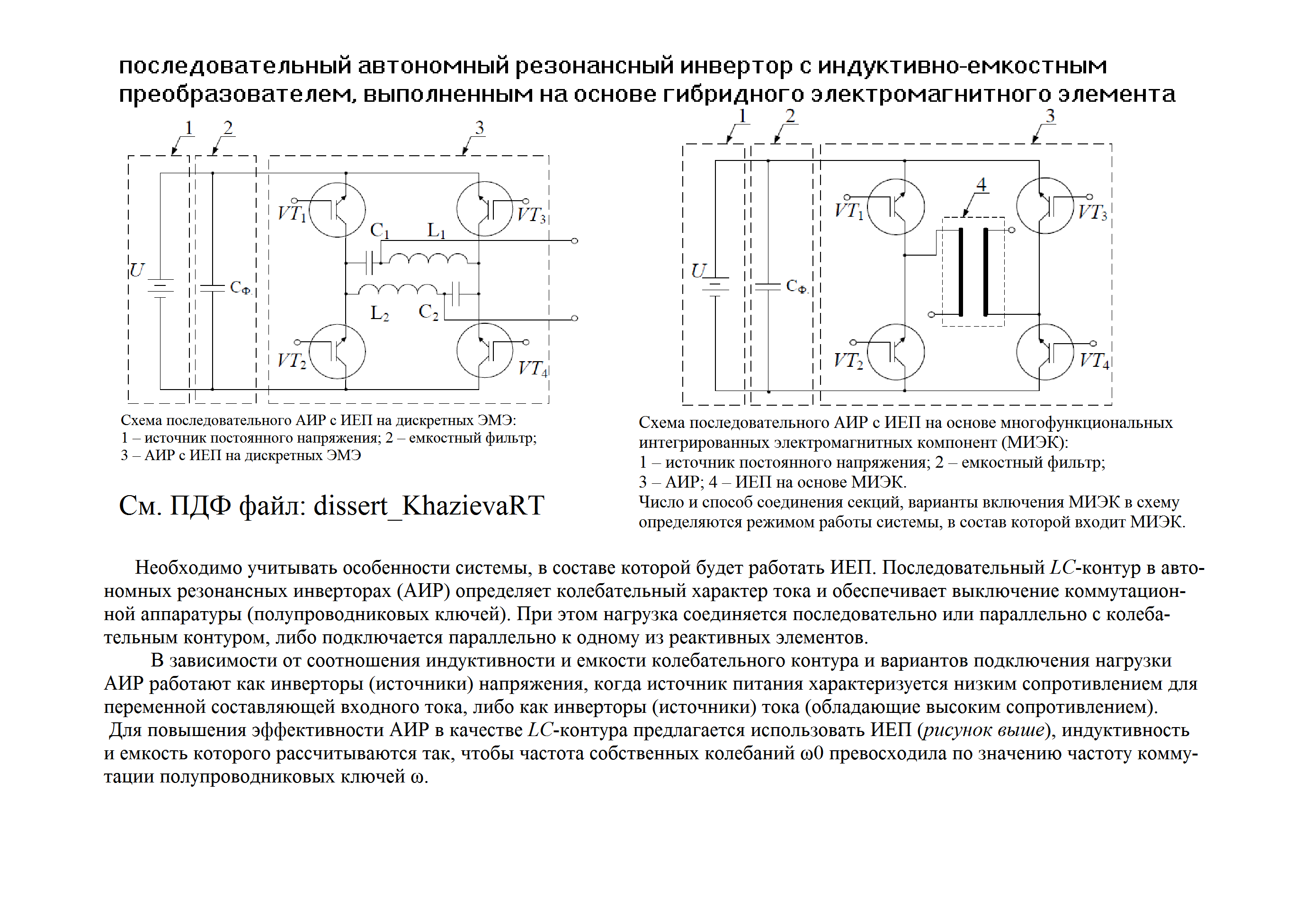

Как один из возможных прототипов схемного решения с переложением на комплиментарную пару


Удачи.

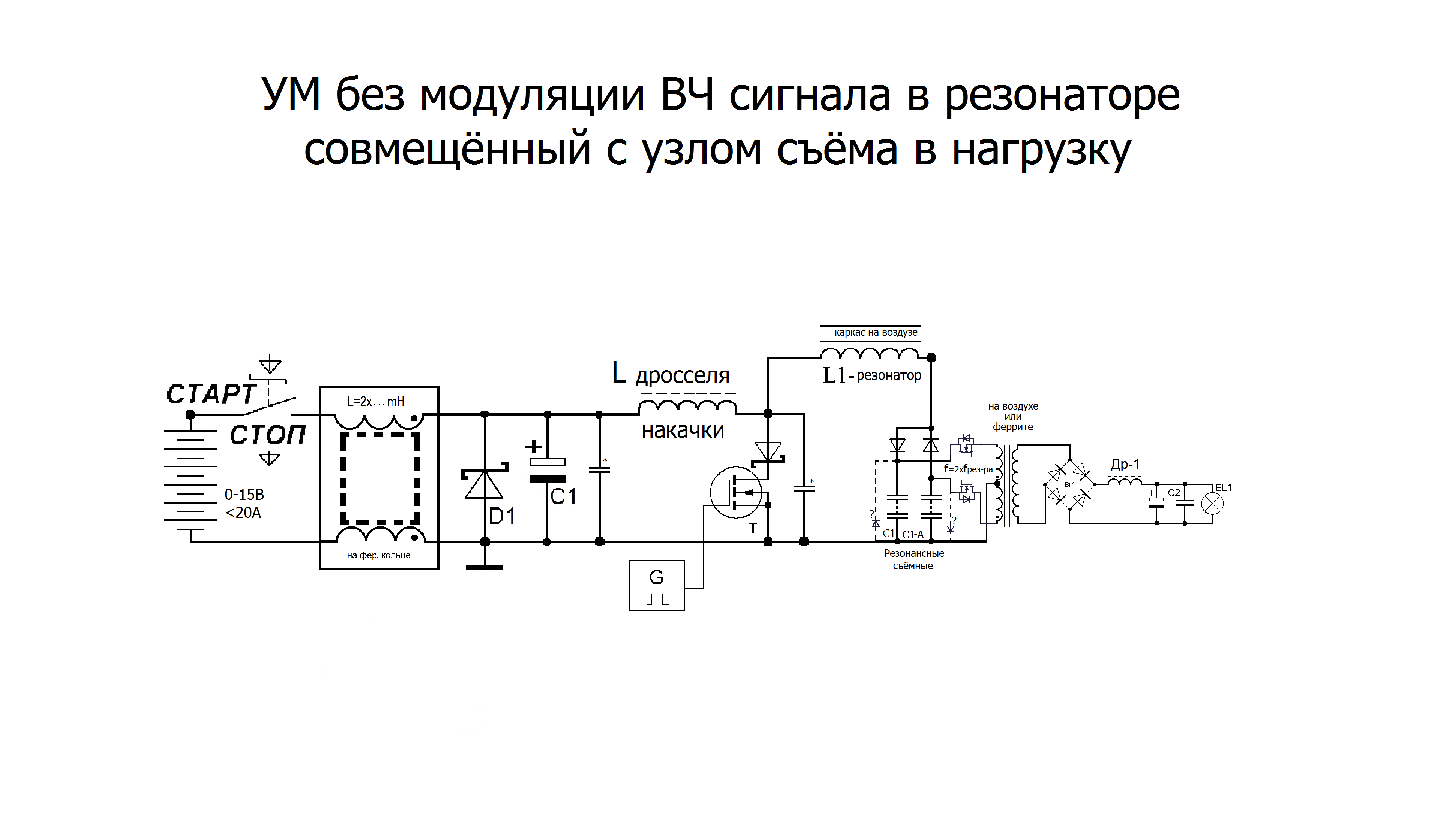

Добрый день форумчане, предлагаю посмотреть моё продолжение проработки варианта накачки/съёма с резонансной энергии с использованием схемы полумостовой накачки резонатора.
А вот съём/утилизацию энергии я предлагаю осуществлять путём использования ОЭДС катушки индуктивности резонатора.
Основные пояснения даны непосредственно на схему установки, а приличное описание принципа работы понижающего преобразователя приведены в отдельном ПДФ файле.

Я не исключаю что у форумчан могут появиться и варианты улучшения предложенного мною принципа съёма энергии в нагрузку.
Если у кого-то скорость переключения ключа на комплементарной паре полевиков окажется маловатой, то в даном варианте накачки/съёма вполне можно использовать высокоскоростной драйвер с одним входом и двумя выходами имеющий встроенную функцию детайма совместно с внешним генератором, что бы не мучиться со схемами задержек для организации управляющих сигналов для ключей Кл-1 и Кл-2.

Удачи.

nazar-ia-49 пишет: Добрый день форумчане, предлагаю посмотреть моё продолжение проработки варианта накачки/съёма с резонансной энергии с использованием схемы полумостовой накачки резонатора.
А вот съём/утилизацию энергии я предлагаю осуществлять путём использования ОЭДС катушки индуктивности резонатора.
Основные пояснения даны непосредственно на схему установки, а приличное описание принципа работы понижающего преобразователя приведены в отдельном ПДФ файле.

Я не исключаю что у форумчан могут появиться и варианты улучшения предложенного мною принципа съёма энергии в нагрузку.
Если у кого-то скорость переключения ключа на комплементарной паре полевиков окажется маловатой, то в даном варианте накачки/съёма вполне можно использовать высокоскоростной драйвер с одним входом и двумя выходами имеющий встроенную функцию детайма совместно с внешним генератором, что бы не мучиться со схемами задержек для организации управляющих сигналов для ключей Кл-1 и Кл-2.

Удачи.

Приветствую! Твоя конструкция будет работать только в том случае , если накопительный конденсатор будет быстро заряжаться. Это возможно только в одном случае когда у тебя будет большой ток заряда. У тебя работает только одна часть энергии электрическая (ОЭДС) -нужна вторая часть энергии магнитная (ток). Его у тебя в схеме нет, Почитай внимательно и посмотри ролики А. Юровского. У него действительно получилось сделать БТГ (по тому же принципу как у тебя) но со своей особенностью. У него очень быстро может заряжаться конденсатор 3000мкф!!! за 40мкс. до напряжения 600В. Вот отсюда и танцуй!

dozor пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

nazar-ia-49 пишет: Добрый день форумчане, предлагаю посмотреть моё продолжение проработки варианта накачки/съёма с резонансной энергии с использованием схемы полумостовой накачки резонатора.
А вот съём/утилизацию энергии я предлагаю осуществлять путём использования ОЭДС катушки индуктивности резонатора.
Основные пояснения даны непосредственно на схему установки, а приличное описание принципа работы понижающего преобразователя приведены в отдельном ПДФ файле.

Я не исключаю что у форумчан могут появиться и варианты улучшения предложенного мною принципа съёма энергии в нагрузку.
Если у кого-то скорость переключения ключа на комплементарной паре полевиков окажется маловатой, то в даном варианте накачки/съёма вполне можно использовать высокоскоростной драйвер с одним входом и двумя выходами имеющий встроенную функцию детайма совместно с внешним генератором, что бы не мучиться со схемами задержек для организации управляющих сигналов для ключей Кл-1 и Кл-2.

Удачи.

Приветствую! Твоя конструкция будет работать только в том случае , если накопительный конденсатор будет быстро заряжаться. Это возможно только в одном случае когда у тебя будет большой ток заряда. У тебя работает только одна часть энергии электрическая (ОЭДС) -нужна вторая часть энергии магнитная (ток). Его у тебя в схеме нет, Почитай внимательно и посмотри ролики А. Юровского. У него действительно получилось сделать БТГ (по тому же принципу как у тебя) но со своей особенностью. У него очень быстро может заряжаться конденсатор 3000мкф!!! за 40мкс. до напряжения 600В. Вот отсюда и танцуй!

Перевожу: "nazar-ia-49, твоя конструкция заработает если только ты обратишься в веру Юровского!"

dozor пишет: Почитай внимательно и посмотри ролики А. Юровского. У него действительно получилось сделать БТГ (по тому же принципу как у тебя) но со своей особенностью. У него очень быстро может заряжаться конденсатор 3000мкф!!! за 40мкс. до напряжения 600В. Вот отсюда и танцуй!

Дозор, это какой-то позор... может ты всё-таки подумаешь СВОЕЙ головой и перестанешь нести эту ахинею?
Для того, чтобы зарядить конденсатор 3000 микрофарад до напряжения 600 вольт за 40 микросекунд, понадобится источник, какой бы он ни был, мощностью 10 МЕГАВАТТ !!
Расскажи, у твоего юровского есть в наличии хоть один элемент из электротехники, способный выдержать такую мощность?

radioman пишет: Тут эта... отдельная тема есть по Юровскому, так что пожалуйте туда realstrannik.com/forum/svobodnaya-energi...ogo?start=210#152819

Ну так это у Дозора нада спрашивать, зачем он пихает своего юровского во все щели... в глазах уже рябит..

zilk пишет:

dozor пишет: Почитай внимательно и посмотри ролики А. Юровского. У него действительно получилось сделать БТГ (по тому же принципу как у тебя) но со своей особенностью. У него очень быстро может заряжаться конденсатор 3000мкф!!! за 40мкс. до напряжения 600В. Вот отсюда и танцуй!

Дозор, это какой-то позор... может ты всё-таки подумаешь СВОЕЙ головой и перестанешь нести эту ахинею?
Для того, чтобы зарядить конденсатор 3000 микрофарад до напряжения 600 вольт за 40 микросекунд, понадобится источник, какой бы он ни был, мощностью 10 МЕГАВАТТ !!
Расскажи, у твоего юровского есть в наличии хоть один элемент из электротехники, способный выдержать такую мощность?

В этом и состоит его ноу-хау (его авторская разработка элемента схемы передачи такой мощности)

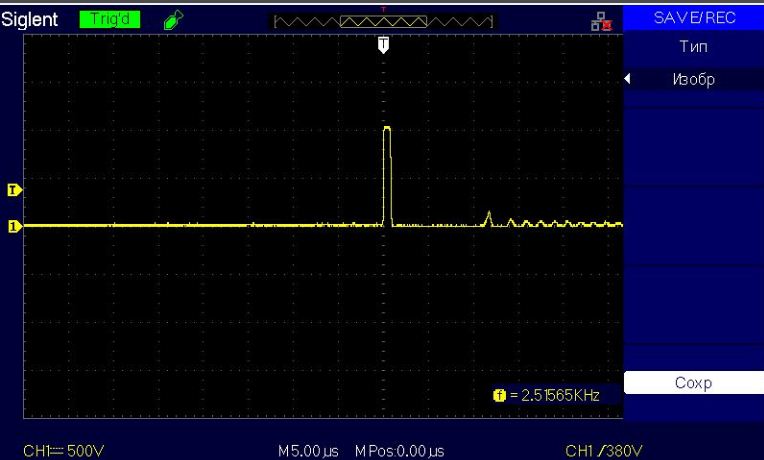

Собирал я такое устройство на Ардуино 328 значит логика действий такова пять импульсов накачки 12В 3А на выходе с катухи через диоды на кандер прилетают 5 импульсов по 1000Вольт заряжая его до 250В вот таких


Дальше импульс на разряд кандера на нагрузку подключал 3 тена по киловатту тянит. Самозапит у меня не вышел. Скетч и осциллограммы вылаживал в теме ОЭДС радиант. Юровского не надо гадить там действительно интересные вещи получаются проверял.

Хорошо что хоть один здравомыслящий нашёлся, как говорится и на том спасибо.
А по части Ардуино и других программируемых устройств я туповат и давно предлагал сделать управление такого типа тем кто в этом разбирается, т.к. я прекрасно понимаю что в этих способах перспектива реальная, а все остальные рано или поздно приведут в тупик - увы но это аксиома...

Удачи всем заинтересованным...

По вопросу dozor-а могу сказать, что после доводки до ума мелочей некоторые номиналы деталей у меня изменились и С-накопительный я предлагаю устанавливать полным аналогом по конструкции и номиналу равным С-резонансный - это автоматически обеспечит полный заряд накопительного конденсатора за вторые полпериода колебаний в резонаторе!
А схема понижающего преобразователя может забрать с С-накопительный всю энергию т.к. время его заряда равно времени разряда = 1/2 периода колебаний в резонаторе.

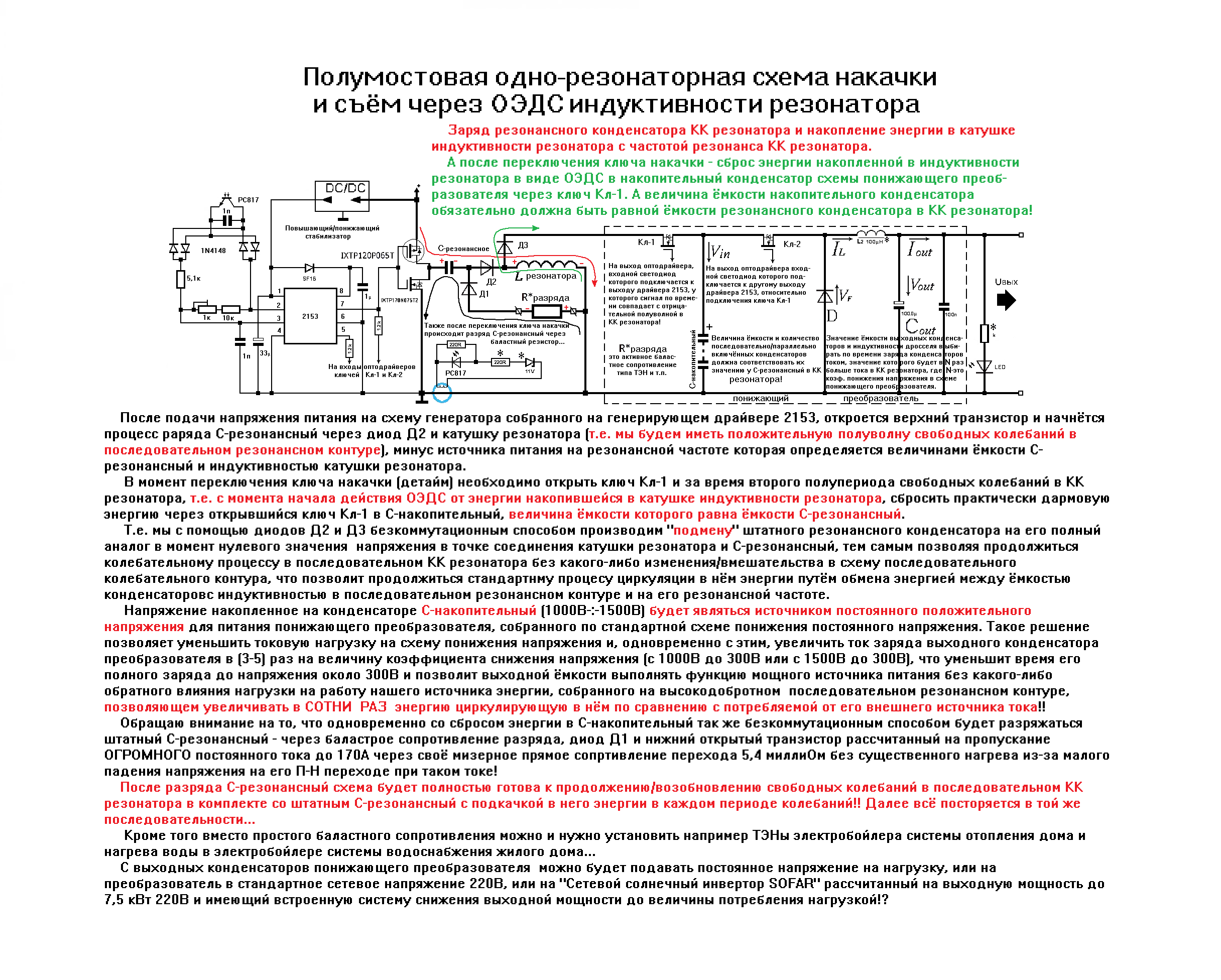

Схема получилась такая

Что касается работы ключа накачки на комплементарной паре, то вы можете посмотреть осциллограмму при питании от 12В

На осциллограмме чётко виден наносекундный всплеск на переднем фронте при частоте к контуре = 107 кГц - вот он-то и даёт малозатратную накачку энергии в КК резонатора.
При напряжении 3,5 кВ и токе в контуре резонатора = 22А получаем накопление реактивки 3,5х22=77кВА пиковой мощности при однорядной намотке катушке резонатора с индуктивностью 190 микроГенри....
на фото контролируется потребляемый ток из сети 220В
А если катушку резонатора намотать в 2 слоя один над другим и соединить в БИФ, то энергия в нём увеличивается далеко за 100 кВА, почти при той же потребляемой энергии из сети (70-100)Вт и амплитуда колебаний уходит выше 5 кВ и приходится снижать напряжение питания до 6-7В, т.к. горят высоковольтные щупы, рассчитанные на 8 кВ!!.

Кроме всего прошу обратить внимание на то, что понижающий преобразователь - это усилитель тока, т.к. при снижении выходного напряжения на его выходе в 5 раз - его выходной ток тоже увеличивается в 5 раз за минусом КПД преобразования. Даже и 4,8 раз при КПД 80% это тоже очень даже не плохой бульон!..


В общем появляются множества вариантов практического исполнения.
