БТГ Владимира и Чипа

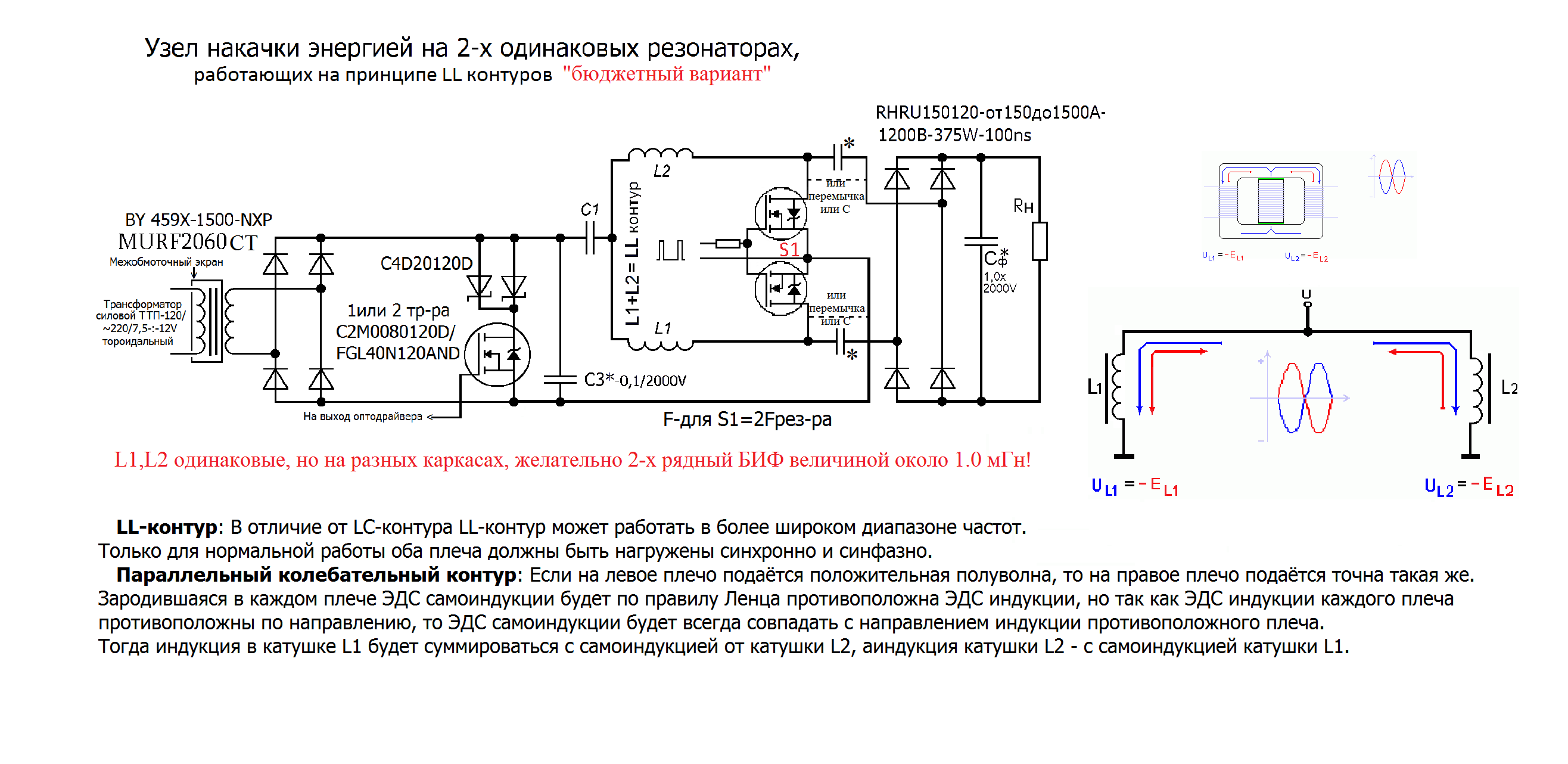

Для любителей бюджетного варианта можно использовать 2-х контурную систему накачки и прямого съёма с неё
Катушки можно мотать на 75-й трубе литцендратом 0.1х80 - от 2х50 до 2х90 витков в 2 ряда (индуктивность каждой катушки при этом будет от 590 мкГн до 1,7 мГн), второй ряд мотается поверх первого и может иметь на один виток меньше чем у первого ряда.

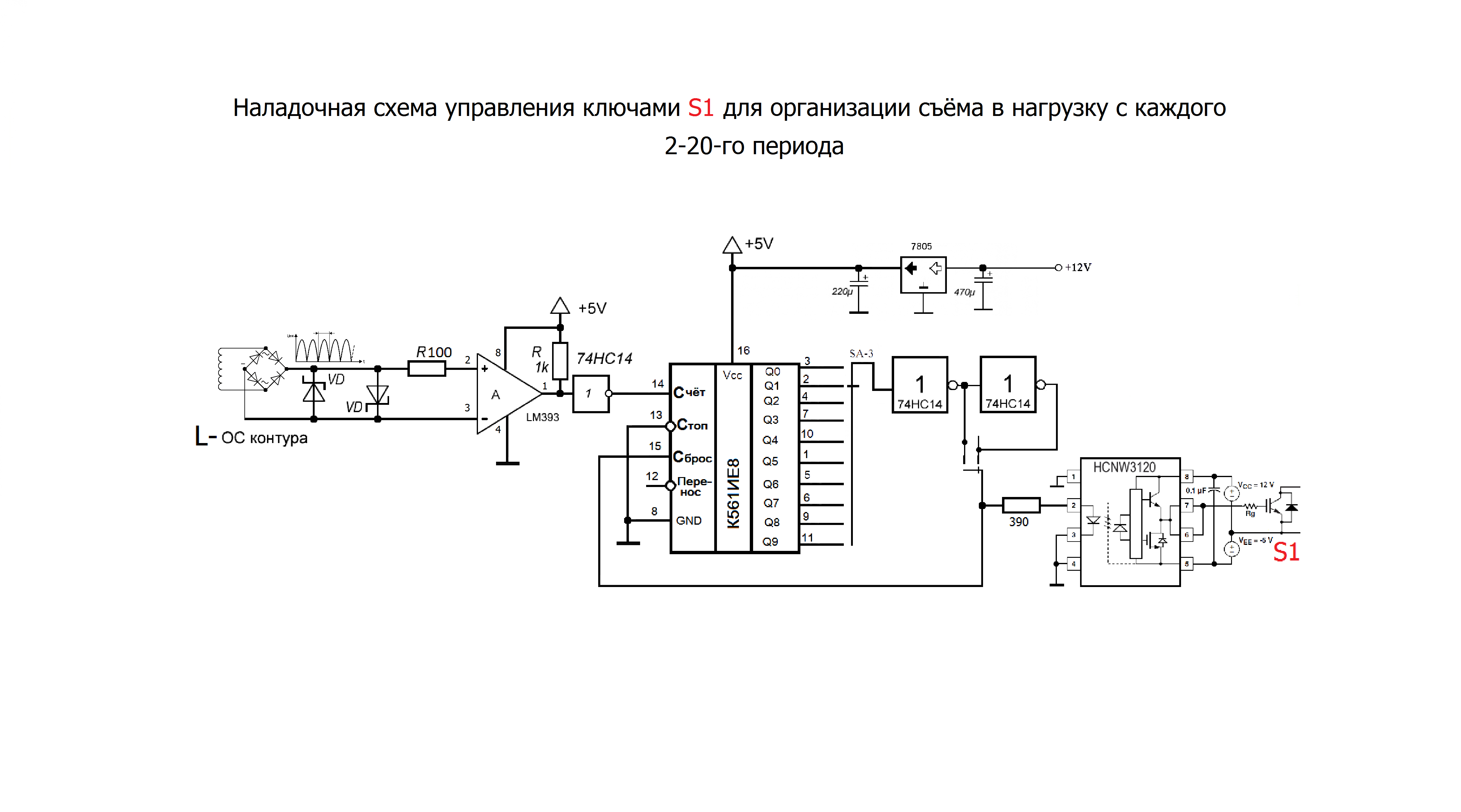

Можно применить простую схему управления ключом S1
На выходе выпрямителя или 100 Гц переменки, или постоянное напряжение - в зависимости от величины конденсатора фильтра на выходе выпрямителя.
И нужно иметь ввиду, что у этой схемы свои особенности настройки.
И у транзисторных ключей на выходе нужно изменить полярность включения шунтирующих диодов - склероз однако...

Удачи.

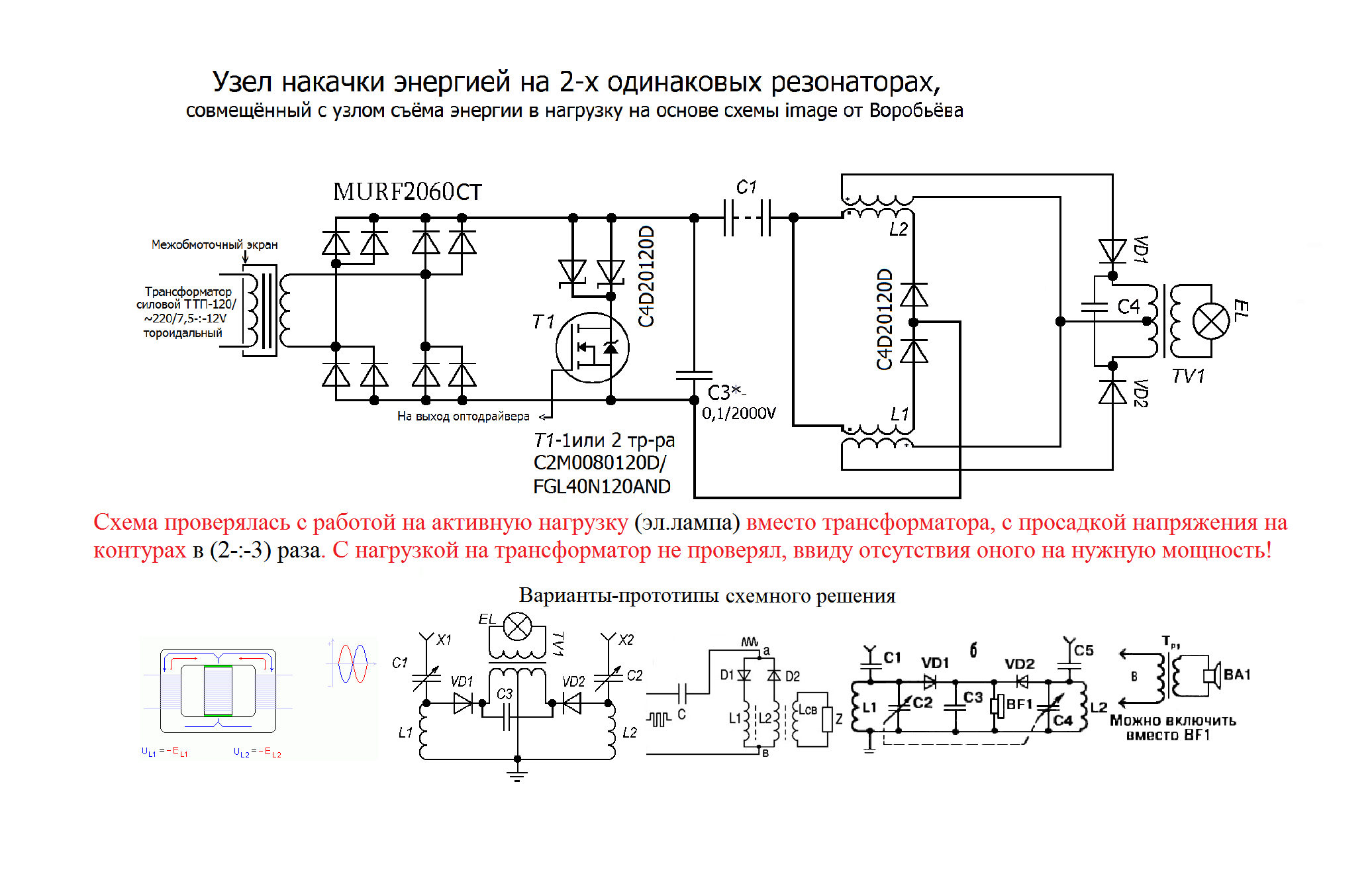

В дополнение для любителей бюджетного варианта можно использовать 2-х контурную систему накачки с разделением контуров диодами и прямого съёма с неё с помощью съёмных обмоток поверх катушек резонатора. Работу системы с катушками съёма расположенными рядом с катушкой резонатора я не проверял. Возможно такой способ организации съёма будет меньше влиять на работу последовательных контуров 2-х резонаторной системы установки.
Величина снимаемой энергии в нагрузку напрямую зависит от правильного выбора габаритной мощности выходного трансформатора на ферритовом сердечнике!...

На выходе трансформатора амплитудно-модулированный ВЧ сигнал с частотой резонатора или те же 100 Гц переменки, или постоянное напряжение - если применить мостовой выпрямитель с соответствующими конденсаторами фильтра.

Удачи и веселее в работе по изготовлению собственного УМ.

Проверил работу системы с катушками съёма расположенными рядом с катушкой резонатора, влияние нагрузки действительно многократно уменьшается, но и снимаемая энергия также многократно уменьшается.
Так что выход только один - нужно мотать выходные катушки поверх катушек резонаторов в 2-х контурной системе для бюджетного варианта установки.
После чего подбирать согласующий силовой трансформатор на ферритовом сердечнике или на ленточных тороидальных аморфных сердечниках -АМАГ 201, АМАГ 211, если поставщик этого материала не вешает нам лапшу на уши.
По крайней мере на мои запросы вразумительного ответа нет!

И забыл добавить, что диодные сборки MURF2060CT работают слишком хорошо (дают ощутимую прибавку напряжения на резонаторе до 20%), но к сожалению не долго, возможно из-за низкого рабочего обратного напряжения =600В, вместо ранее применявшихся 1500В у BY459X-1500-NXP.
Вероятнее всего их повышенный КПД связан с очень маленькой ёмкостью ПН перехода=50 пФ, вместо 135 пФ у BY459X-1500-NXP.
Возможно поможет последовательное включение по 2-е диодных сборки в каждом плече мостового выпрямителя.

Периодически просматриваю информацию на нашей ветке и вижу, что некоторые из форумчан меняют своё мнение об выложенных мною материалах мого анализа изменения информационного контента по нашей теме за последние 20 лет.
Увы, мне жаль таких неопределившихся "специалистов", т.к. по всему видно невооружённым взглядом, что пена и дезинформация болтунов на них действует очень и очень сильно.

Ещё раз прошу обратить внимание на то, что в реальной жизни всё намного проще и что самое главное - все принципы работы подобных приборов давно и очень основательно изучены, и разложены по неафишируемым полочкам, что даёт основание недобросовестным нуворишам и просто непорядочным "специалистам" наводить тень на плетень и сбивать несостоявшихся специалистов с правильного пути, загоняя их в тупики, откуда многим выбраться не дано, а жаль.

Ещё раз предлагаю вбить в свои мозги истину, выше изложенную мною:

1.Наиболее правильная формулировка понятия "Свободной энергии" от SKIF 2000г:
Предположительно, все источники "свободной энергии" и "вечные двигатели" есть ни что иное, как устройства для производства энергии на более тонком (молекулярном) уровне.
КПД будет по-прежнему измеряться как соотношение между полученной энергией и теоретически достижимой. Только расчетной формулой для определения теоретически достижимой энергии будет E=mc2.
Возможно, и называться он будет иначе. Например, коэффициент массо-энергетического преобразования.
2.Как один из частных случаев выше приведённого способа получения источника энергии на "более тонком (молекулярном) уровне" можно считать Усилитель мощности нашей конструкции, работающего на основе использования свойств межобмоточного экрана силового тороидального трансформатора.
3.Как справедливо заметил форумчанин Romario 4.12.2004 ""Поздравляю, РАЗРОДИЛИСЬ! Смотрим Реферат:
"Индукционный преобразователь
(11) Номер публикации 98119340 (13) Вид документа A (14) Дата публикации 2000.08.20 (19) Страна публикации RU (21) Регистрационный номер заявки 98119340/09(22) Дата подачи заявки 1998.10.26 (43) Дата публикации заявки 2000.08.20 (516) Номер редакции МПК 7 (51) Основной индекс МПК H01F29/00 (71) Имя заявителя Мельниченко А.А. (72) Имя изобретателя Мельниченко А.А.
Индукционный преобразователь, у которого первичная обмотка с сердечником любой формы или без него имеет электромагнитный экран (любой формы, сплошной или в виде короткозамкнутых витков), практически прозрачный для магнитного поля токов первичной обмотки; вторичная электрическая цепь имеет при этом ток с частотой пульсации более высокой, чем частота изменения напряжения, что достигается периодическим изменением управляющего сопротивления во вторичной цепи и поэтому магнитное поле вторичного тока затухает в экране значительно сильнее поля первичного тока, что уменьшает обратную реакцию в первичной цепи."
4.Дополнение от Romario 4.12.2004, "Что бы опять глупости не пороли - вторичная электрическая цепь имеет при этом ток с частотой пульсации более высокой, чем частота изменения напряжения, что достигается периодическим изменением управляющего сопротивления во вторичной цепи и поэтому магнитное поле вторичного тока затухает в экране значительно сильнее поля первичного тока, что уменьшает обратную реакцию в первичной цепи." - ЭТО Р Е З О Н А Н С!""
Прошу обратить внимание на дату заявки 1998.10.26 года и его прототипа из Советской заявки "1783309/24-7, 1972.05.12" , когда о Чипе никто и не слышал! Всё ниже сказанное форумчанином free_energy 4.12.2004 на все 100% относится и ко мне и к нашей конструкции усилителя мощности

С обязательным и очень внимательным ознакомлением с пояснением в вордовском файле, т.к. без понимания информации изложенной в нём многим будет трудно разобраться где истина, а где пена!!!

Увы, это наша действительность и от неё никуда не деться, хоть и жаль...

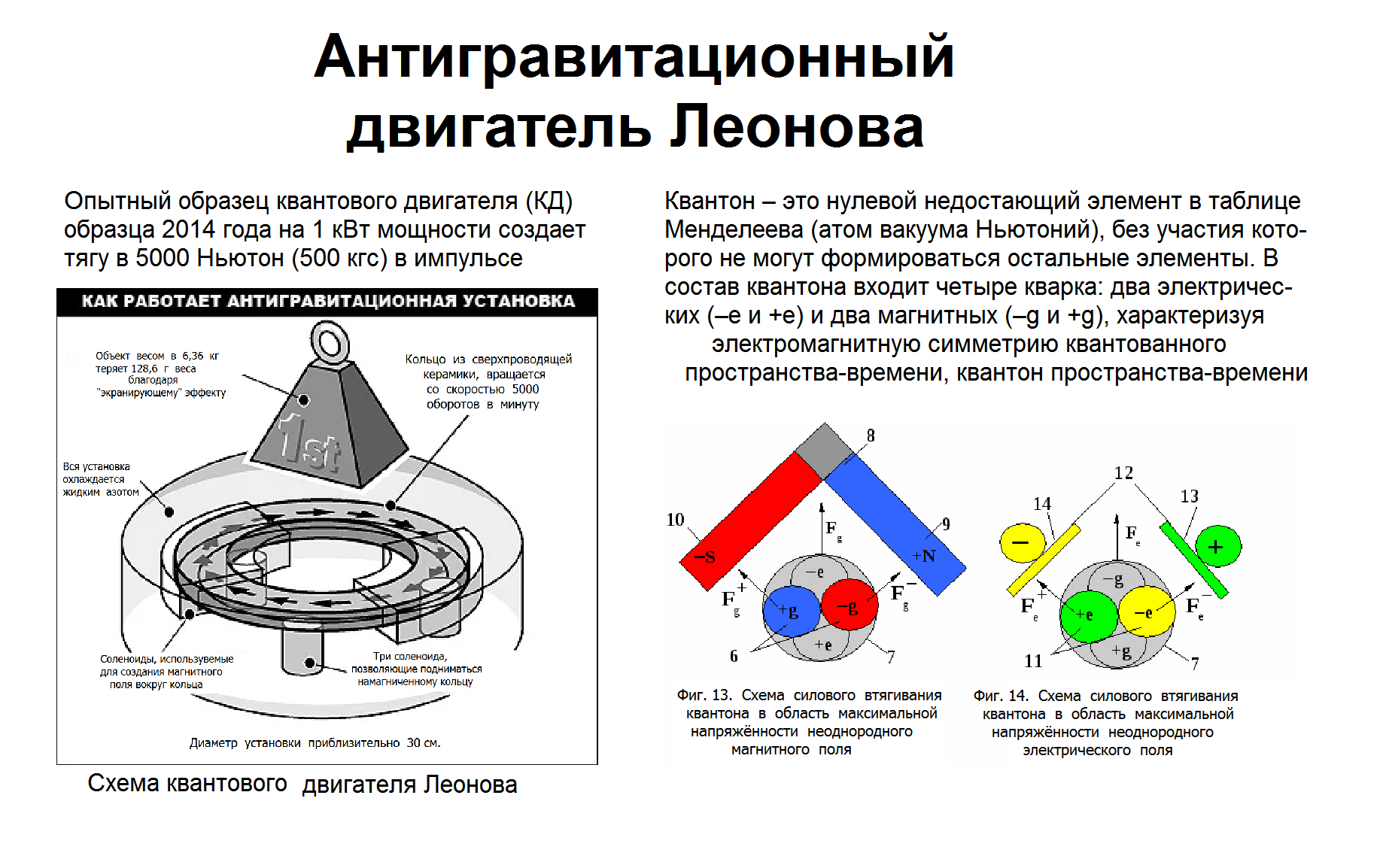

В дополнение к сказанному предлагаю ознакомиться с новыми достижениями Российских учёных сегодняшнего дня
И чуть подробнее в вордовском файле под тем же названием.

И прошу не путать информацию изложенную в файле с блуждающими по интернет форумам баснями об Эфире - т.к. сказки полуграмотных/безграмотных всезнаек далеки от реальной научной истины, кстати подтверждённой практическими опытами, а не пустыми словами, типа "что кому-то, что-то достоверно известно... и Остапа понесло ..."!?!?

Очнитесь от блуждания в тумане дезинформации и начните анализировать информационный понос с научной точки зрения, в которой ещё много белых пятен, что не даёт никому права хаять/отрицать изученные наукой материалы, подтверждённые на практике...

Удачи

Приветствую неравнодушных к нашей теме форумчан.
Для поднятия тонуса в работе извилин предлагаю интересный материал с некоторыми пояснениями из первоисточников.
Я получил интересный результат по работе одного из вариантов съёма энергии в нагрузку.
Предлагаю поработать извилинами и дать свои соображения относительно полученных мною данных при работе одной из схем из сборника Владимира Уткина - Теоретические основы теслатехники.
Всё дело в том, что при нестандартном воздействии на узлы этой схемы она выдаёт результаты не поддающиеся разумному объяснению. По указанным на фото причинам мне хотелось бы услышать от думающих специалистов их пояснения с обязательным практическим показом первопричин.
Пустые разглагольствования нежелательны...

Всё дело в том, что данный принцип можно применить для нашей конечной цели - организации съёма энергии с резонатора...

Удач.

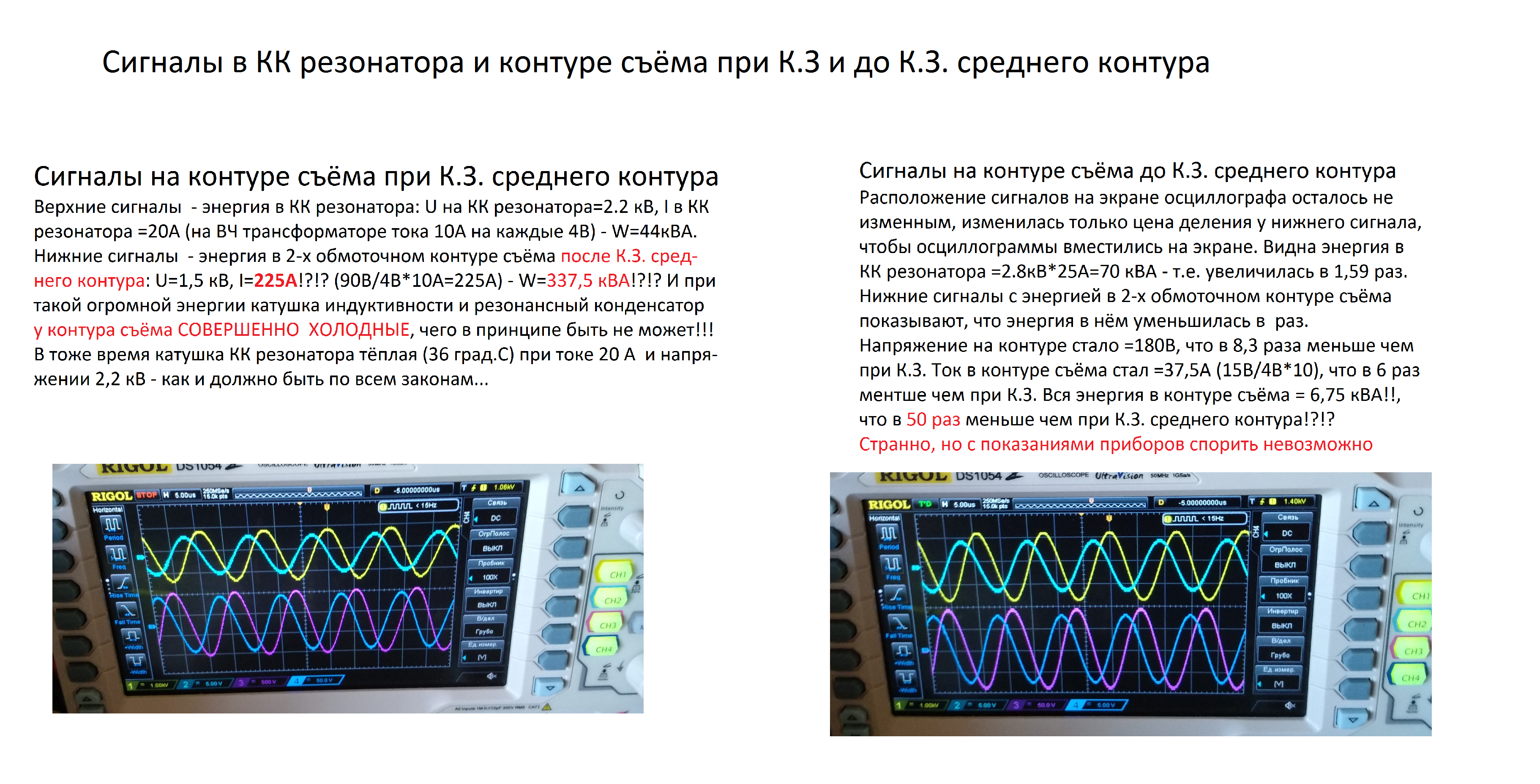

По поводу странных показаний приборов в предыдущем посту могу сказать, что нашёл 2 причины:
1.Это моя плюха с установкой неправильного коэффициента деления у осцилографа для щупа.
Просто забыл сменить величину делителя после смены щупа со 100 на 10!!!
Отсюда и странное увеличение энергии в 50 раз, вместо 5 раз по факту и отсутствие нагрева катушек индуктивности!?
Но и 5-и кратное увеличение энергии в контуре съёма это тоже очень даже неплохой бульон!
2.И совершенно случайно обнаружил странное поведение резонансных контуров в узле съёма:
- по непонятной причине у меня полностью изменились добротность контуров после смены конденсаторов у резонансного конденсатора контура съёма, хотя конструкция контуров осталась прежней, что ввело меня в ступор на целую неделю!?
- после нескольких дней дёргания я заменил все конденсаторы на батарею из одинаковых емкостей в каждом из контуров и производя подгонку общей ёмкости резонансного конденсатора увидел МНОГОКРАТНОЕ снижение энергии в настраиваемом контуре (т.е. снижение его добротности) при замене одного из конденсаторов в последовательно/параллельной цепочке?!?! Рабочее напряжение и марка конденсаторов были одинаковые!!
Хотя ранее такого не наблюдалось!
После восстановления ранее стоявших конденсаторов в цепочке энергетика контура снова восстанавливалась!?
- после пробного поочерёдного подключения небольшой ёмкости в параллель к каждому из последовательно соединённых конденсаторов увидел, что при мизерном изменении общей ёмкости контура его энергетика изменяется в 3-5 раз в зависимости от того к какому из 3-х последовательно соединённых конденсаторов подключается доп ёмкость - вообще-то это нонсенс с точки зрения электротехники и радиотехники!!

Посему всем форумчанам, которые повторяют данный вариант узла (а может и в других случаях), нужно иметь ввиду отмеченную мною информацию, вместо необоснованного кивания на недостоверную информацию выкладываемую мною на данной ветке.

Удачи.

nazar-ia-49, какая марка у конденсатора с которым была лучшая добротность?
я к тому, что возможно, влияет материал диэлектрика и способ подвода проводов к пластинам
Тесла показывал конденсаторы в последовательном контуре вилкообразными

Конденсаторы все плёночные и одной марки СВВ81, ёмкостью от 3 нФ до 100 нФ на 2000 В.

Если кому-то будет интересно как я делаю анализ материала допустим на примере статьи Владимира Уткина, то я могу выложить краткое пояснение своего анализа этой статьи в картинках и вордовских файлах?
А на нет и суда нет.

Пример проведения моего анализа статьи Уткина в картинках и вордовских файлах:
Я сделал компактную выборку на отдельных рисунках интересующие меня варианты узлов и блоков с их разбивкой по отдельным темам, т.к. в статье Уткина эти материалы разбросаны и трудно воспринимаемы, особенно его ссылки на резонансные катушки, хотя на схемах указаны только катушки без контурных емкостей.
1. сама статья с набором информации "Владимир Уткин - Теоретические основы теслатехники"
2.частичная предварительная выборка информации в 2-х вордовских файлах "Несколько замечаний об асимметричном встречном включении катушек" и "Основа ферромагнитного резонанса"

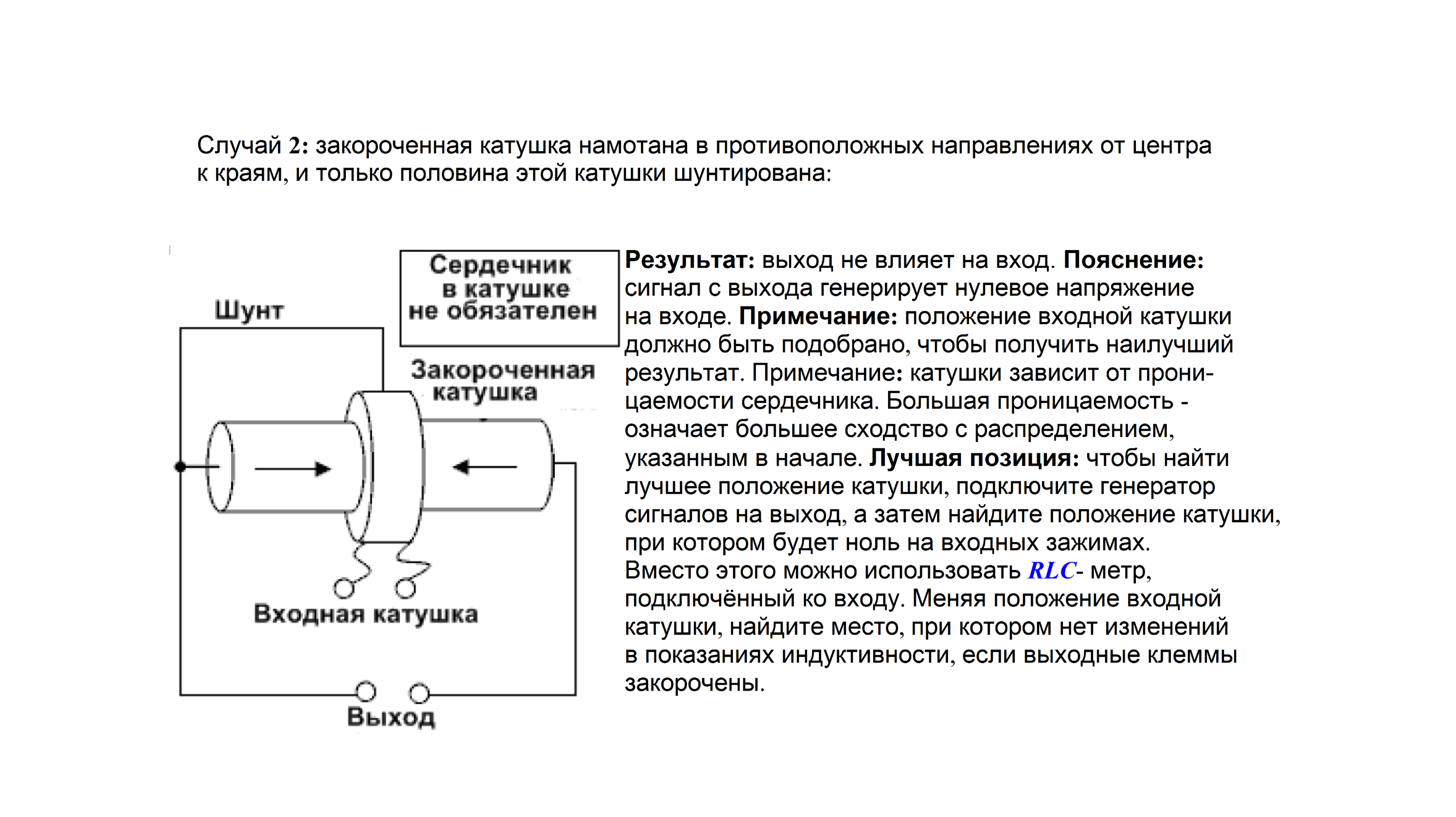

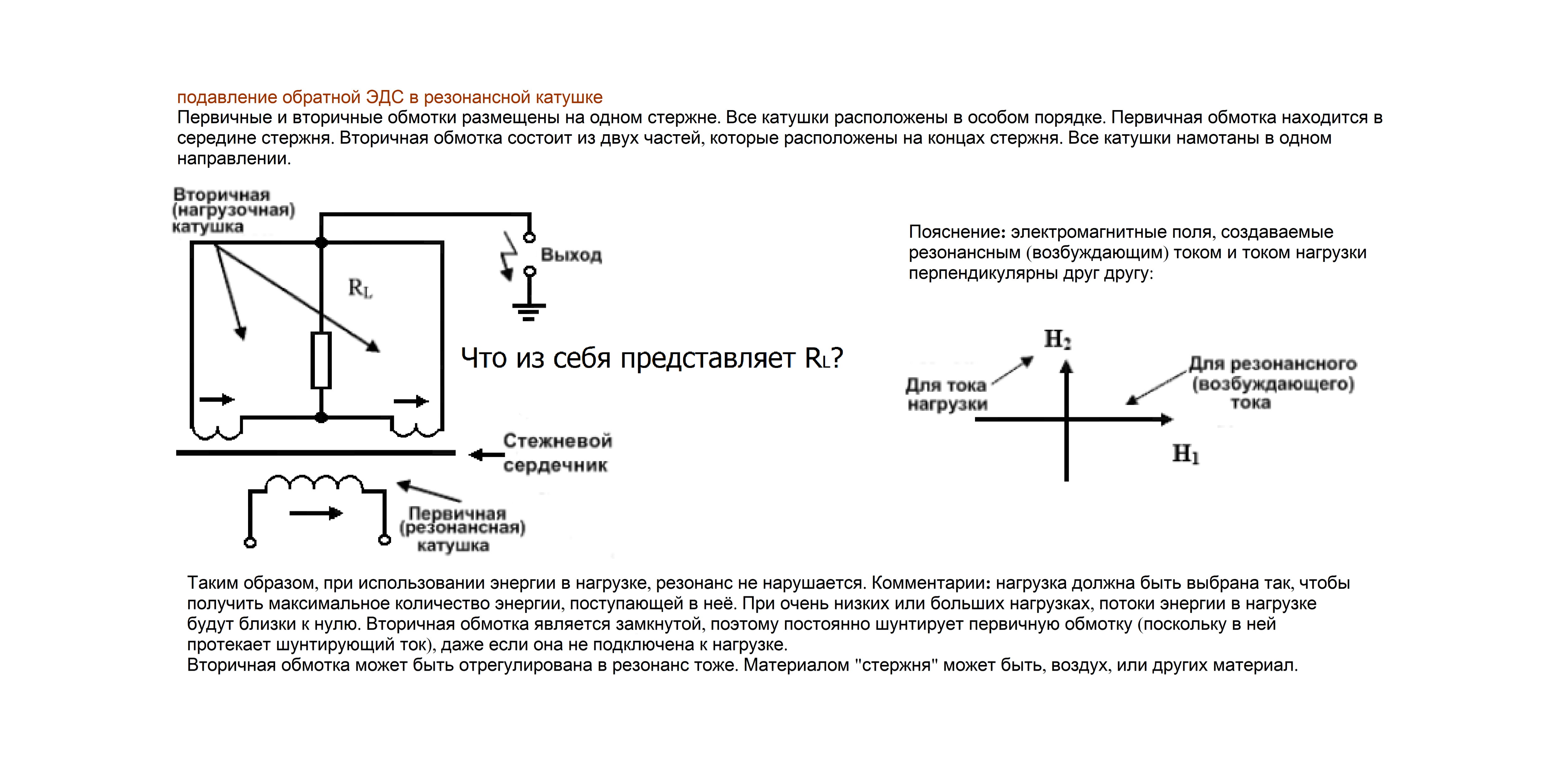

3.Сбор информации по отдельным темам в компактном виде для лучшего визуального анализа с краткими пояснениями картинок и текста статьи Уткина:

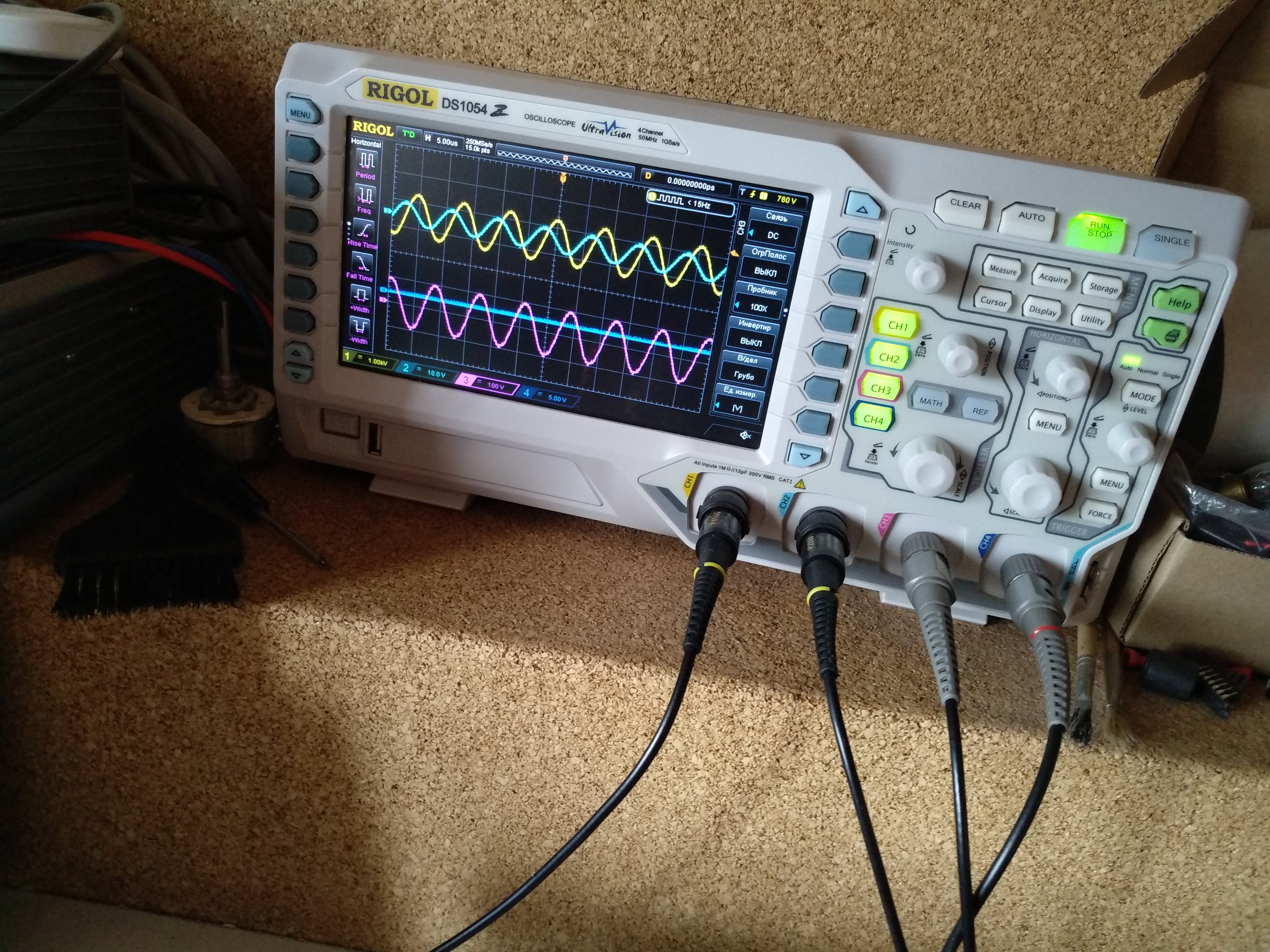

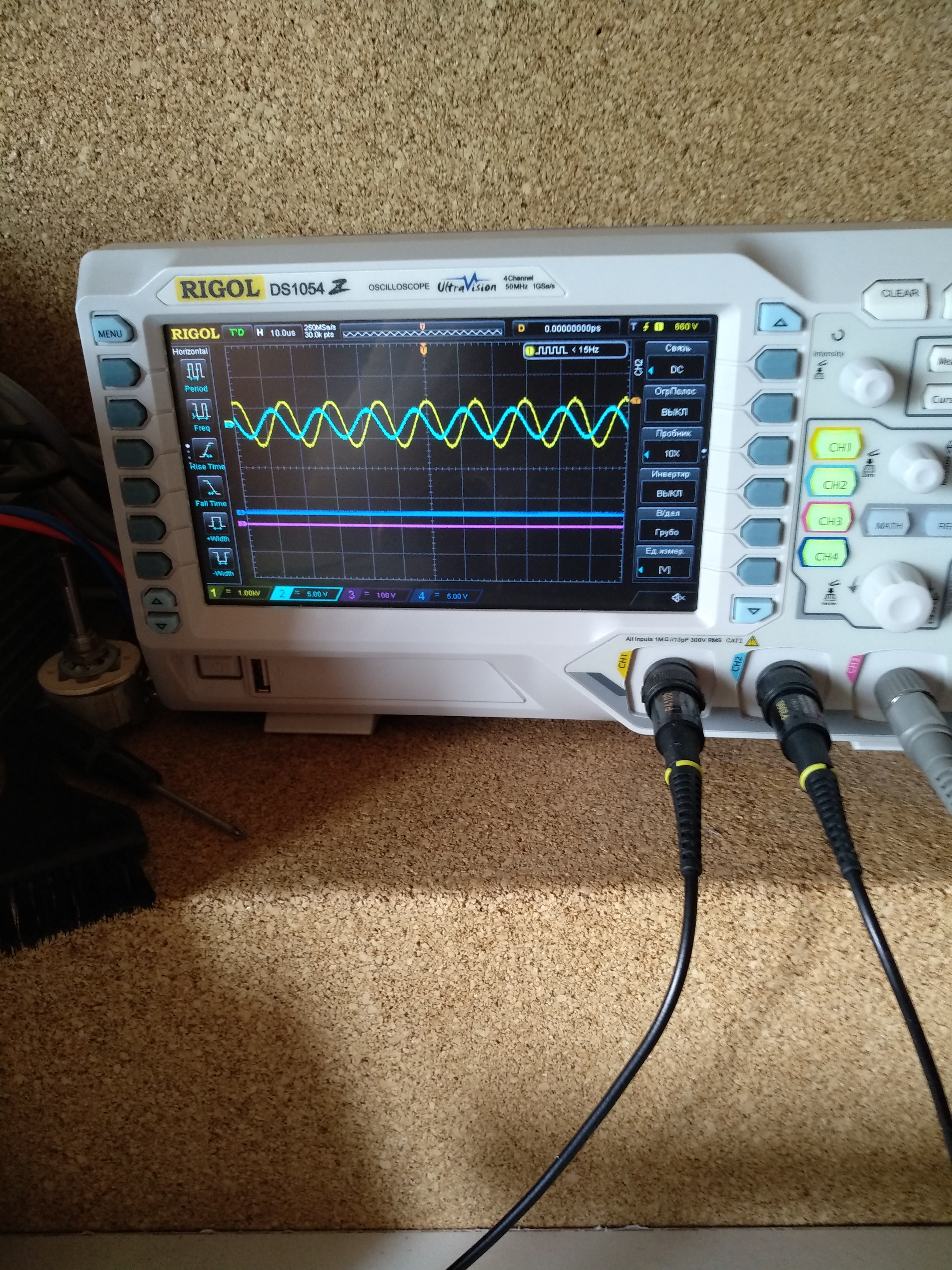

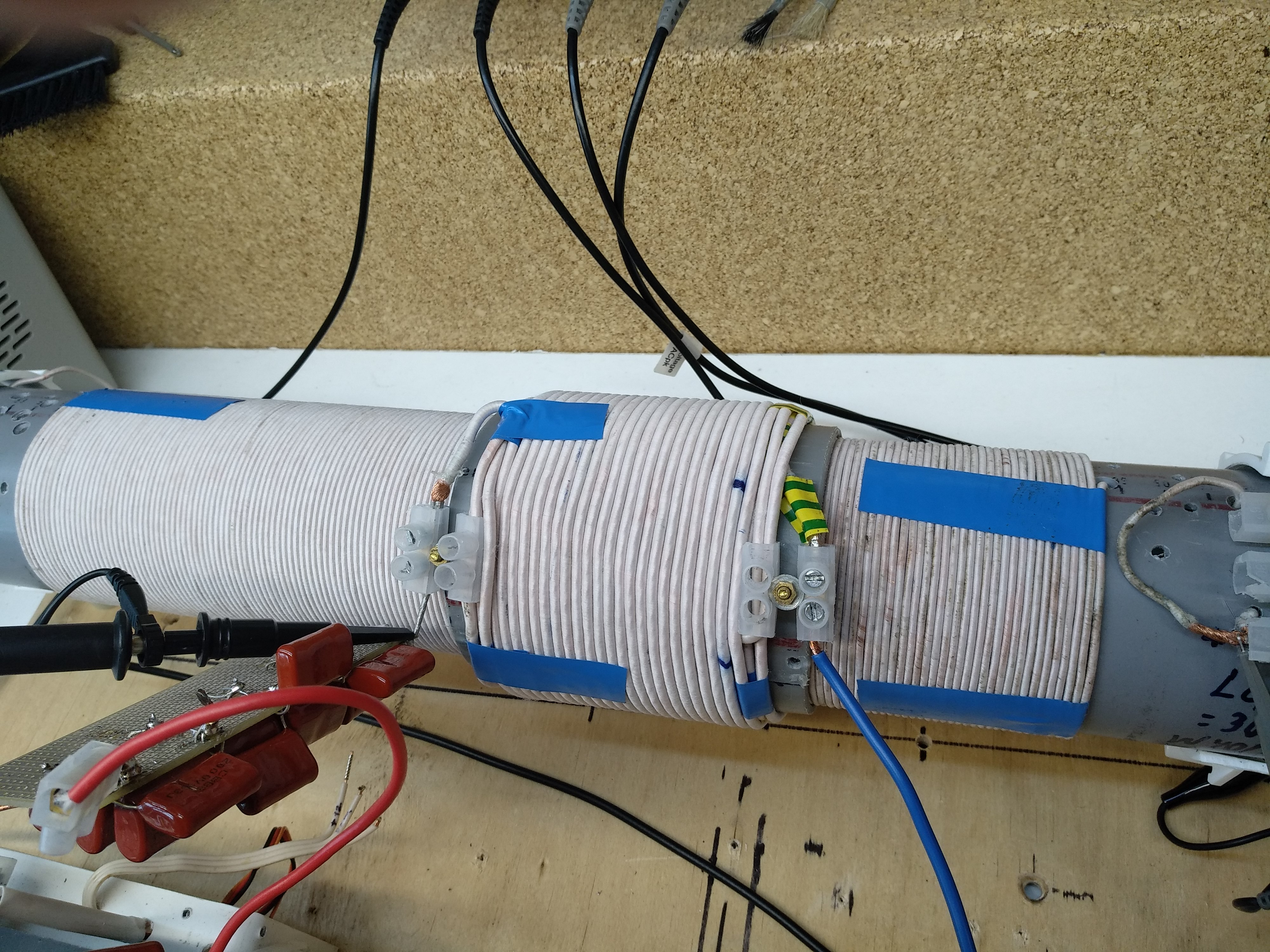

И проверяемая схема на установке с видом конструктивного исполнения в котором средняя катушка находится в том месте, где у неё виден минимум противоЭДС от К.К катушки и нет изменения индуктивности средней катушки при замыкании накоротко выводов боковых катушек съёма И фото сигналов на экране осциллографа перед К.З. и во время К.З. точек подключения нагрузки Rг по схеме Затем нужно провести доводку конструкции катушек с целью получения максимальной энергии на нагрузке...
