Простой резонансный трансформатор

Может не спешить отказываться от одиночных диодов в схеме .? С ними у меня надежнее работали транзисторы
Плюс лишнее сопротивление к источнику улучшает работу параллельного кк

Кто пробовал резонансную схему "китайского Капанадзе", похожую на российскую схему "автотрансформатор-генератор"?
Только в нашей схеме есть дроссель по питанию 24в (делает пилу по току входа), а у китайца - ограничитель напряжения на выходе (без него у меня схема идет вразнос)

черкес пишет: Может не спешить отказываться от одиночных диодов в схеме .? С ними у меня надежнее работали транзисторы
Плюс лишнее сопротивление к источнику улучшает работу параллельного кк

нужно последовательно катухе с кандёром ставить какоето сопротивление. вот здесь как то тему писал. а вот картинки там почти исчезли, вот осталось

yurum пишет:

Taejka пишет: Для объективности желательно подключить осциллограф параллельно латру. Если на нём синусоида искажена и её амплитуда больше питающего напряжения, то в эксперименте присутствует феррорезонанс. В отличие от обычного, у него широкий диапазон устойчивой работы и возможность генерации большей мощности.

вот без этой лампочки выхлопа реактивки почти нету, при попытке чёт снять резонанс исчезает, пробовал второй латр подрубать..... на первом латоре есть выводы, 24в-80в-110в.....

Вложение не найдено

лампочка 500 ватт, чем больше мощность лампочки тем хуже

realstrannik.com/forum/svobodnaya-energi...aktivka-opyty#118856

черкес пишет: Может не спешить отказываться от одиночных диодов в схеме .? С ними у меня надежнее работали транзисторы
Плюс лишнее сопротивление к источнику улучшает работу параллельного кк

Кстати диоды нужны с ними схема работает на порядок лучше - проверено!

dozor пишет:

черкес пишет: Может не спешить отказываться от одиночных диодов в схеме .? С ними у меня надежнее работали транзисторы
Плюс лишнее сопротивление к источнику улучшает работу параллельного кк

Кстати диоды нужны с ними схема работает на порядок лучше - проверено!

От чего питается схема? БП или аккумулятор?

diod пишет:

dozor пишет:

черкес пишет: Может не спешить отказываться от одиночных диодов в схеме .? С ними у меня надежнее работали транзисторы
Плюс лишнее сопротивление к источнику улучшает работу параллельного кк

Кстати диоды нужны с ними схема работает на порядок лучше - проверено!

От чего питается схема? БП или аккумулятор?

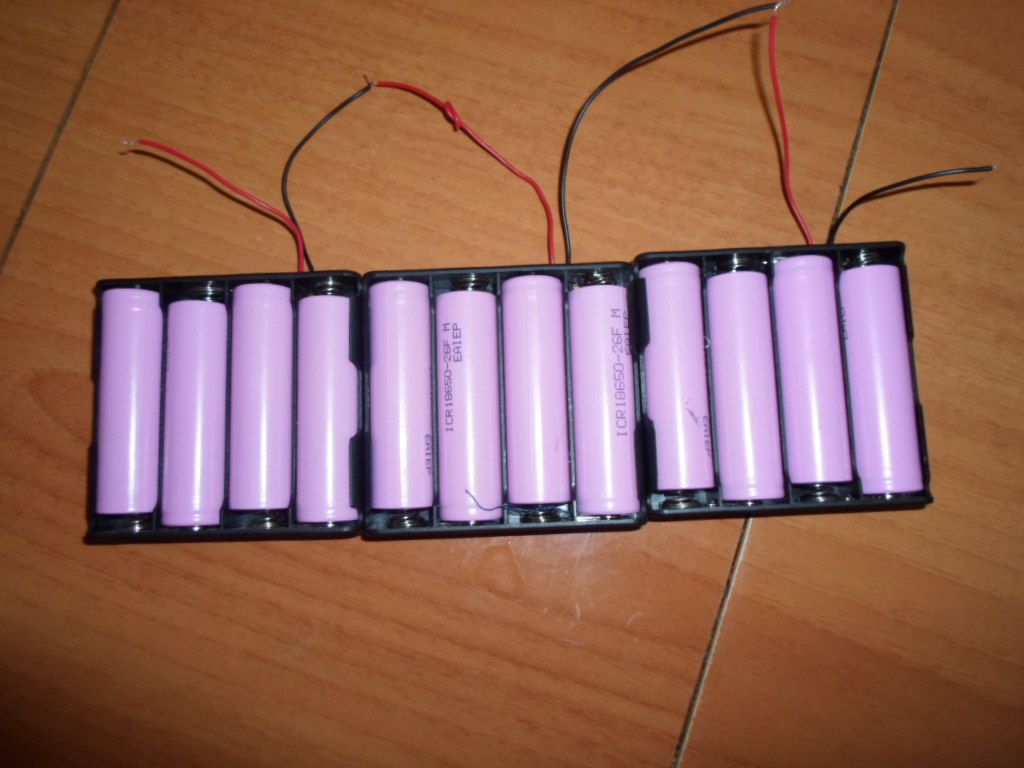

Я же показал... Схема запитана от АКБ 43В (сборка из Li-on аккумуляторных батареек 3,7в)

вот я видео уже кидал, спрашивал чьё, рективка прёт так что в метре вибрация магнита чувствуется, если это правда. и вот в ней диоды интересно стоят

yurum пишет: вот я видео уже кидал, спрашивал чьё, рективка прёт так что в метре вибрация магнита чувствуется, если это правда. и вот в ней диоды интересно стоят

Вложение не найдено

Ты где нижнюю картинку откопал?

berserk пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

yurum пишет: вот я видео уже кидал, спрашивал чьё, рективка прёт так что в метре вибрация магнита чувствуется, если это правда. и вот в ней диоды интересно стоят

Вложение не найдено

Ты где нижнюю картинку откопал?

в фильме схему показывает, в самом начале а вот чей фильм не знаю, ктото тут на форуме писал про электроды вместо сердечника

по поводу сопротивления последовательно с контуром, давно пробовал параллельный резонанс, вродебы было нормально, через время попробовал а нихрена, что на входе ток что в контуре стал одинаковый. и вот начал соображать и вспомнил, первый раз питание шло через 100 метровую переноску, я если через эту переноску врубал козел 1квт то напруга падала считай на 80-90 вольт и у нас сеть тогда была другая, по улице тонкая линия, вечером в сети 150- 180в а днём 240, а щас линия другая и транс недалеко поставили и вот чёт додумал врубил лампочку. и всё стало нормально, видать диод и выполняет такую же функцию

вот без этой лампочки ток что на входе что в контуре одинаковый, а вот с лампочкой различается помоему в 3,5 раза
а вот фильм про кандёр на трансе

как в этом фильме ☝ ⇖, степанов говорил, получаем синусоиду с однополярного импульса, экономия мощи
с 1,20 минуты

и кстати, если через диод с сети заряжаю кандёр 800мкф на кандёре у меня 305-310в в сети 240в а вот через мостик кандёр заряжается до 340в, вот с нагрузкой через диод с кандёром не попробовал, разница будит на лампочку через диод с кандёром и без?

Если бифиляр Тесла раскачивать через одно начало с концом а на другие повесить мост с кондером то кондер заряжается до киловольт (сначала на холостом ходу без моста и кондера по наибольшей напруге на свободных концах резонанс найти)
