Ноль трансформатор Уткина

NikAndr пишет:

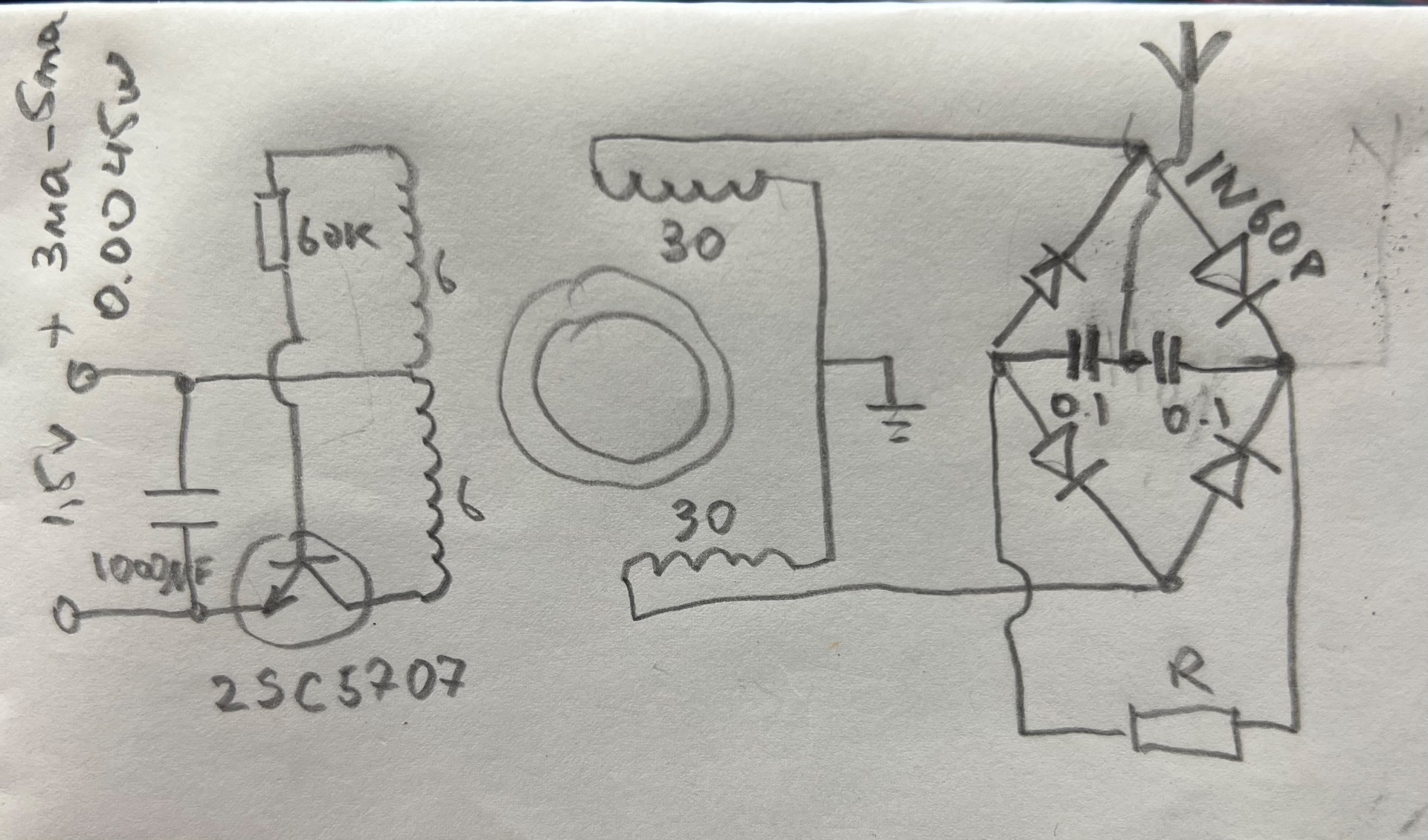

Osbourne, хочу спросить - а откуда взялось именно такое соотношение витков 6 х 30+30? Это по Уткину?
А если попробовать другие соотношения, ну, скажем, индуктор оставить таким же, а съмную мотнуть витков по 100... Частота по идее должна упасть...
Я хочу попробовать перенести витки с аморфного сердечника на обычный EPCOS, правда они у меня большого диаметра, 100х65х15
Ответь, пожалуйста, насчет витков - стОит голову морочить, или мотать 6х30+30, как думаешь?

Думаю, большого эффекта замена сердечника не даст, кроме чисто житейского, эпкос приобрести проще. Но попробовать стоит, мотай, бог в помощь.
to Osbourne - спасибо за поднятую тему, молодец, что не опускаешь руки в поисках СЭ .

29jay пишет:

Я не радиолюбитель, но мне кажется схема Уткина работает на этом принципе, сама излучает, сама принимает сигнал. Давненько предпологал, что к 1квт радио передачику подключатся 10,20, н-ное число млн чел, он этого не заметит.

dl2kq.de/ant/kniga/368.htm

Схема Уткина работает на перераспределении зарядов, о чем он сам и говорил.

Engine пишет:

Виталий пишет:

Вот кстати оно. Этот опыт я удачно реплицировал. Результаты, аналогичны.

Виталий, в этом опыте Дейны - двухпроводная длинная линия, закороченная с одного конца. Для компактности навитая на стержень. Из широкого спектра коротких возбуждающих импульсов она берёт себе свою резонансную полволны. Феррит увеличивает погонную индуктивность этой длинной линии, понижая её волновое сопротивление. Диод разделяет заряды.

Engine ,А где вы ДИОД увидели ??? ..Виталя тебе вопрос а снизу катуха возбуждения какая.??

vitus пишет:

29jay пишет:

Я не радиолюбитель, но мне кажется схема Уткина работает на этом принципе, сама излучает, сама принимает сигнал. Давненько предпологал, что к 1квт радио передачику подключатся 10,20, н-ное число млн чел, он этого не заметит.

dl2kq.de/ant/kniga/368.htm

Схема Уткина работает на перераспределении зарядов, о чем он сам и говорил.

Если это так, то в чем прикол схемы??? Сколько перераспределил, столько и получил на выходе. Другого не дано.

chiksat пишет:

Engine ,А где вы ДИОД увидели ???

ДИОД припаян к красному проводку, на видео это видно. Он и разделяет бегающие по полуволновой катушке заряды.

Т Уткина (Маркова) это элемент, не полное устройство.
У вас вторичка не работает. Загоните тут реактивку

Что Ред и сделал

Свои посты по теме Osbourne-а перенес к себе на страницу, ЭТО ЗДЕСЬ , причина переноса - там я смогу удалять откровенных идиотов и торгашей с фирмы мудакуова "Рога и Копыта"

NikAndr пишет:

Osbourne, хочу спросить - а откуда взялось именно такое соотношение витков 6 х 30+30? Это по Уткину?
А если попробовать другие соотношения, ну, скажем, индуктор оставить таким же, а съмную мотнуть витков по 100... Частота по идее должна упасть...
Я хочу попробовать перенести витки с аморфного сердечника на обычный EPCOS, правда они у меня большого диаметра, 100х65х15
Ответь, пожалуйста, насчет витков - стОит голову морочить, или мотать 6х30+30, как думаешь?

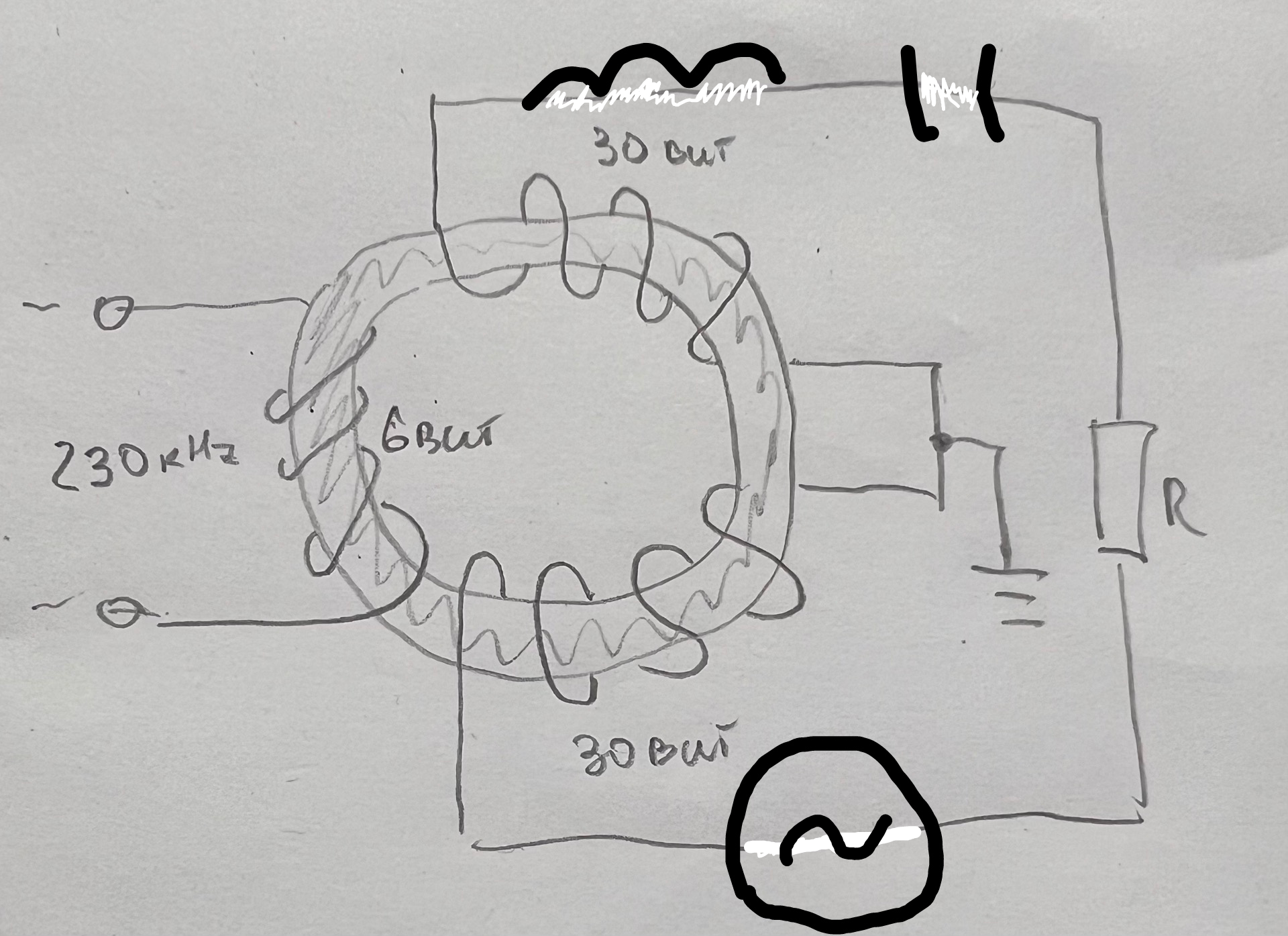

Взято из статьи, Уткин говорит что ноль трансформатор на торе это разделенный на четыре части сердечник, я мотал так чтоб сьемные обмотки заполняли свои части в один слой, там короче в этих точках потенциал на их концах равен нулю, это на тему фазового сдвига

Extint Spin пишет:

Т Уткина (Маркова) это элемент, не полное устройство.
У вас вторичка не работает. Загоните тут реактивку

Что Ред и сделал

Это кстати была такая идея, но я подумал добавить второй нч генератор а вч брать с качера по типу схемы Реда

chiksat пишет:

Виталя тебе вопрос а снизу катуха возбуждения какая.??

Извини, не могу сказать. Спроси у Сергея. Лично я, добился эффекта используя в качестве "индуктора" - антенну (кусочек двустороннего стеклотекстолита 150х30 мм). А затем уже, методом "научного тыка", "нашёл" похожий на его "индуктор". Такого как у него мне не удалось сделать из за отсутствия нужного "сердца". Сергей, потом дал подсказку, но у нас война и мне не до изощризмов.
