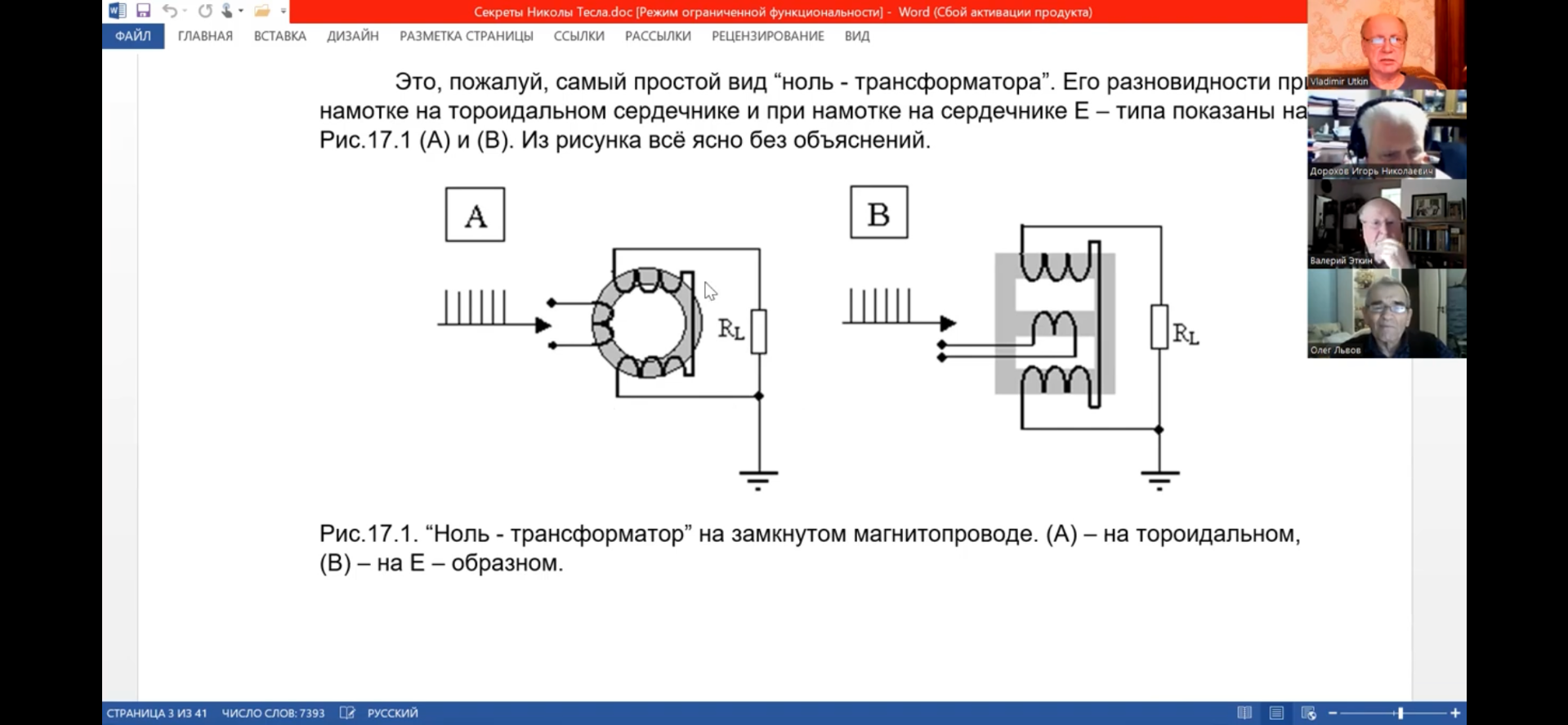

Ноль трансформатор Уткина

Взято отсюда



Идея заключается в том что при встречной намотке поля катушек взаимоскомпенсированны и сигнала нет на выходе, при подключении земли появляется сигнал и возможность использовать потенциальную энергию

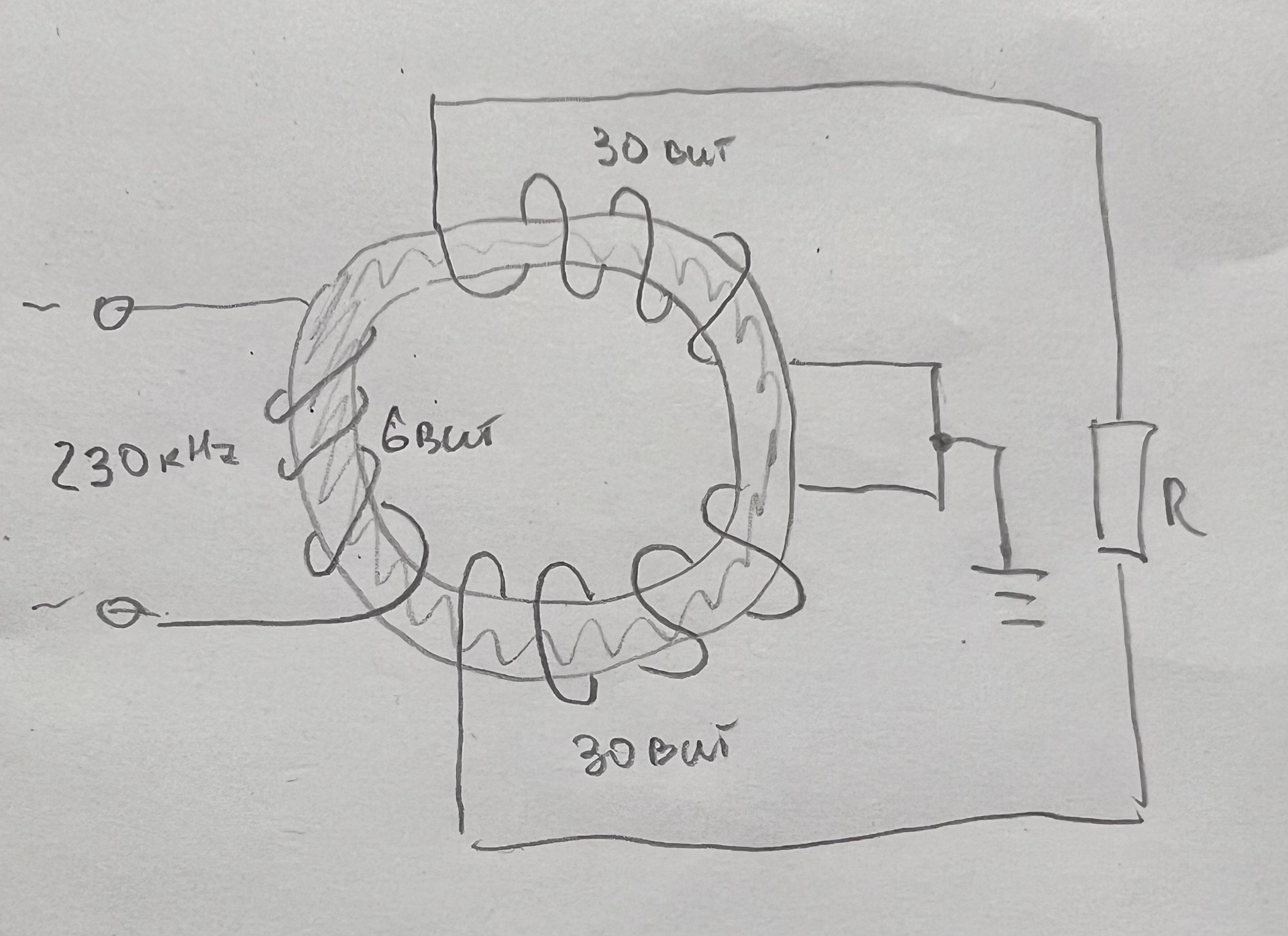

Схема опыта

От генератора подаются импульсы с частотой 230кГц скважность 10%, это гармоника рабочей частоты катушки в районе 700кГц

На среднюю точку встречных катушек подключено заземление или антенна, я пробывал длинный провод тоже работает

В качестве нагрузки используется лед панель 5вт

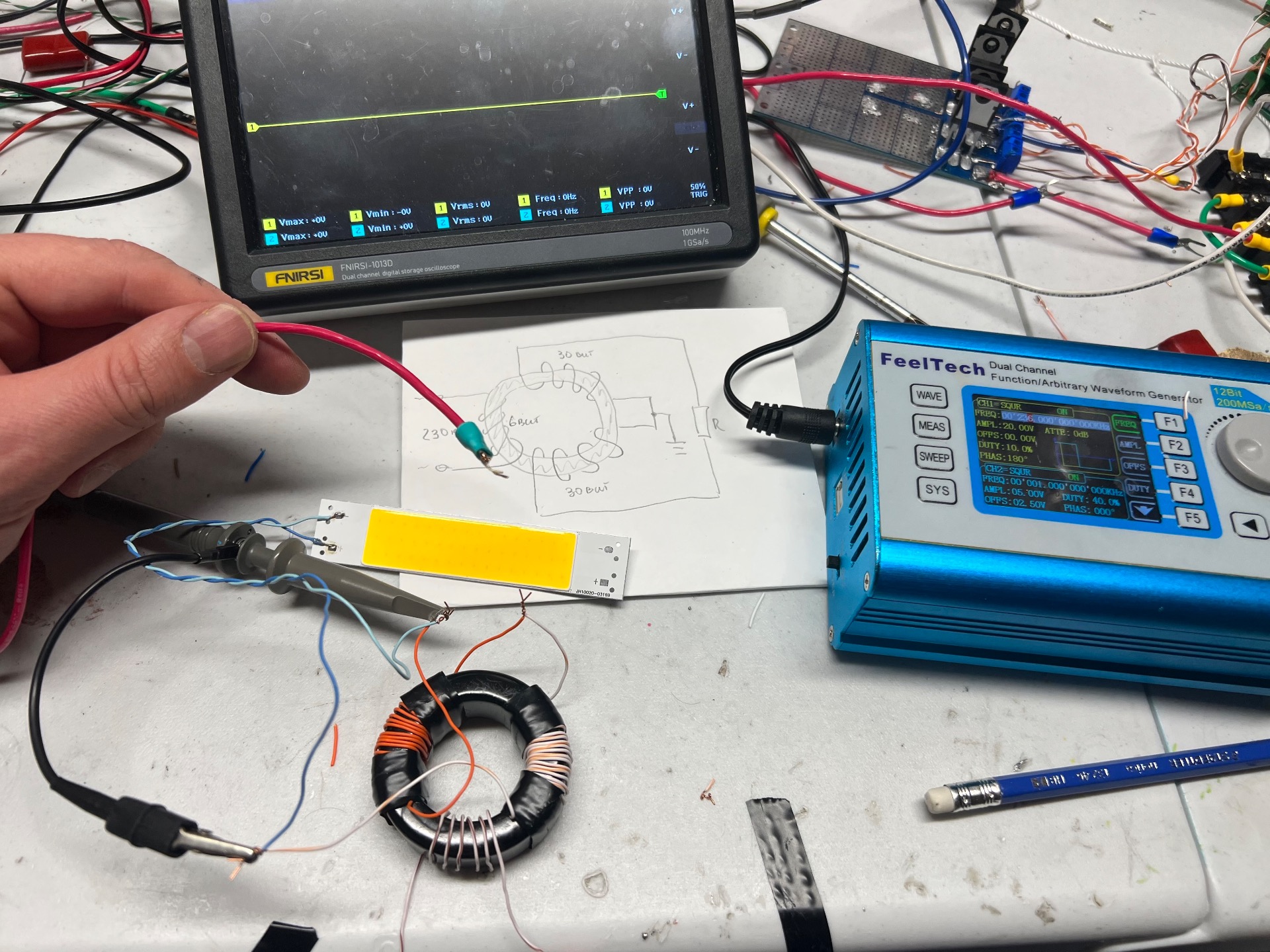

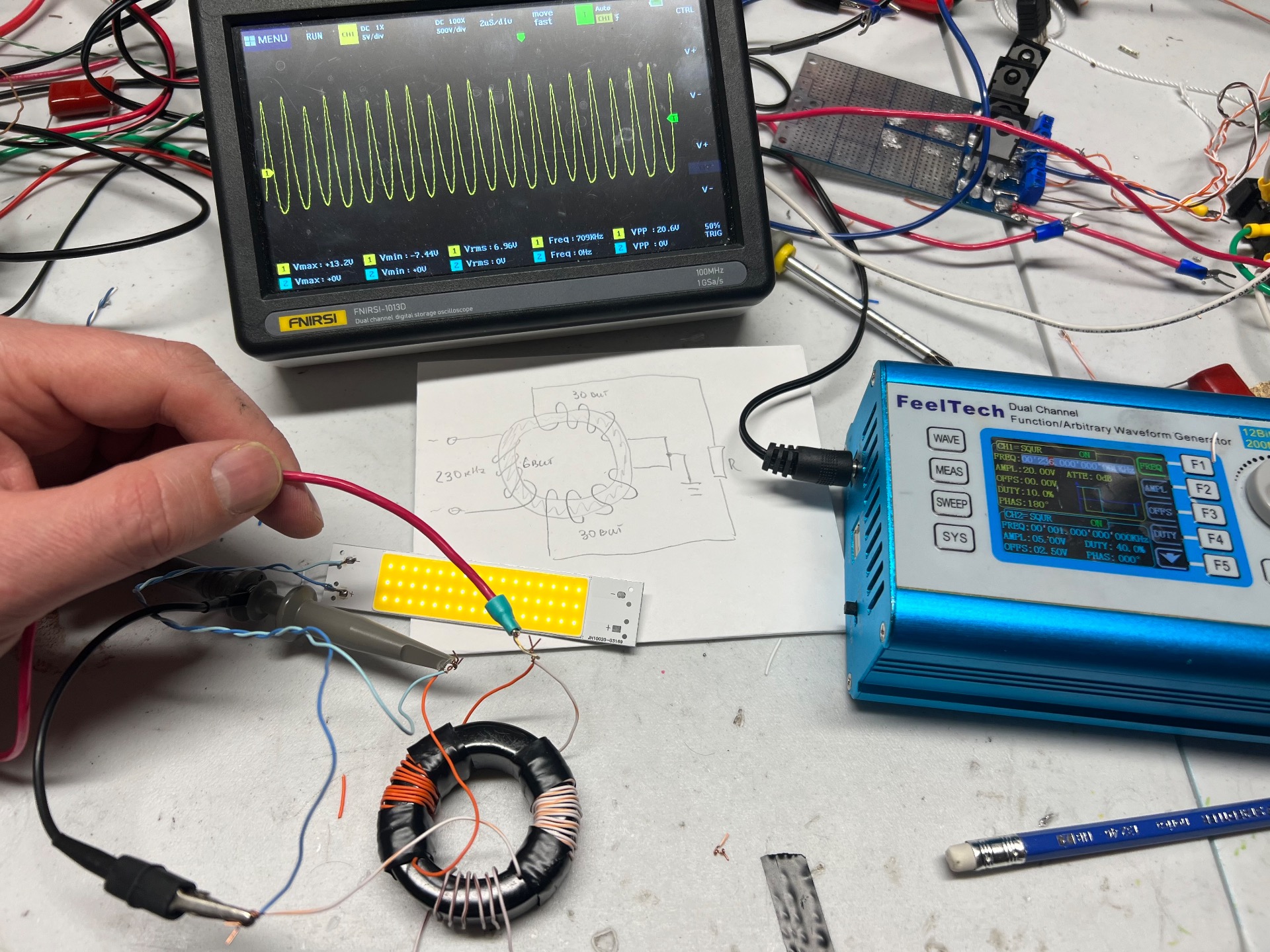

Видно что панель начинает светиться для наглядности а без земли нет

В качестве темы для размышления

Osbourne, у тебя на последней фотке осцилка на нагрузке?
Как думаешь, материал сердечника играет роль? Если да, то могу попробовать на большом аморфном тороиде

Osbourne, а попробуй вместо заземления подключить среднюю точку трансформатора к металлической пластинке, размерами от 115*150мм и выше. На эту пластинку положить LED - матрицу. Сдается мне, что это светящаяся вилка Авраменко получилась.

Osbourne, начало положено. Нужно разобраться что такое получено и почему нужно заземление.

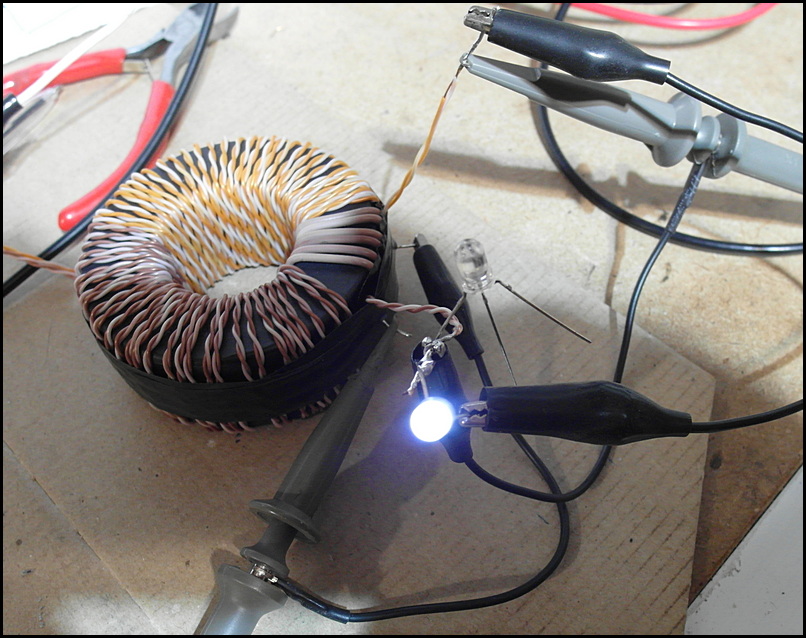

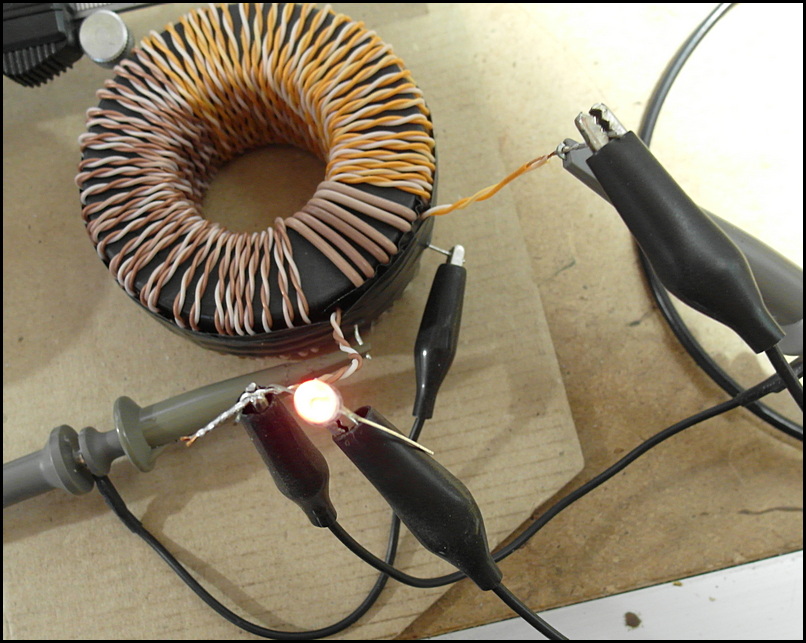

Не дождался ответа Osbourne-а, мотнул транс на аморфном железе 70Х40х25

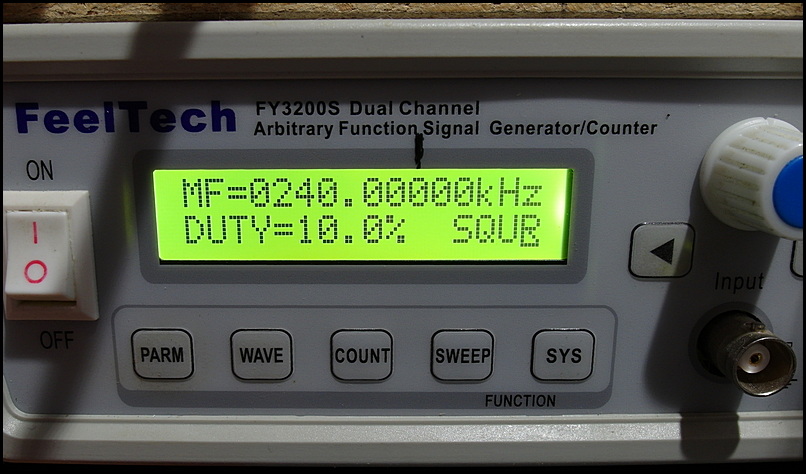

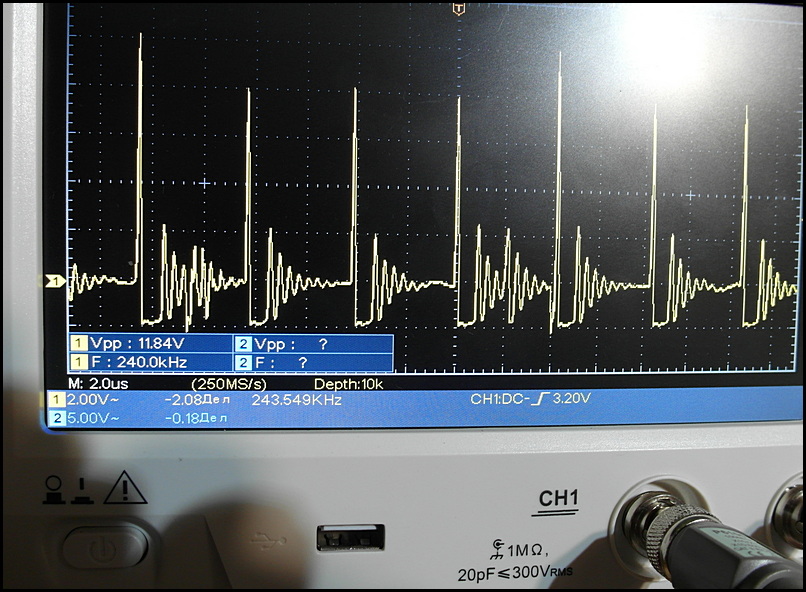

Частота получилась чуть выше - 240кГц, скважность 10% но картинка у меня на ослике другая, не знаю почему - может быть от другой нагрузки? Светодиодик светит весело и совершенно одинаково что с землей, что с антенной, что земля+антенна, но когда убираю землю и антенну - гаснет..
Вот картинки

NikAndr пишет:

...Светодиодик светит ярко, и совершенно одинаково что с землей, что с антенной, что земля+антенна, но когда убираю землю и антенну - гаснет..

Если энергии некуда идти, то и через светодиод она не идет.
Как аналогия: вода через трубу не течет, если на 1 конце заглушка.
P.S.
Если длина трубы большая, то пока наполняется - вода течет по входной части трубы..

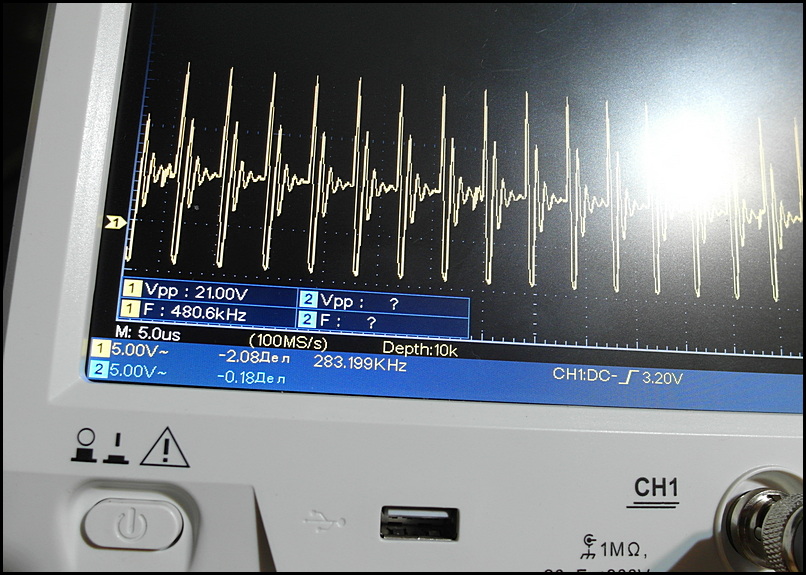

Вместо красного светодиода повесил белый, яркость увеличилась, размах на осциллографе увеличился в два раза но И ЧАСТОТА НА НАГРУЗКЕ увеличилась в два раза, несмотря на то, что все входные параметры остались прежними - частота 240 кГц, скв. 10%
И форма сигнала на ослике изменилась...
Светодиод по прежнему без земли и антенны не горит.. (с рукой горит)

NikAndr пишет:

, мотнул транс на аморфном железе 70Х40х25

Таким трансом уже можно электроны сосать из заземления.

Для чистоты экса ослик отключил от транса, ну мало ли, вдруг светодиод горит от щупа...
С отключенным осциллографом яркость светодиода совершенно не изменилась...
Вывод - осцил не оказывает на работу транса совершенно никакого влияния..

Engine пишет:

NikAndr пишет:

, мотнул транс на аморфном железе 70Х40х25

Таким трансом уже можно электроны сосать из заземления.

....думаю ничего у вас сосать из заземления не получится...просто у вас при подключенном заземлении появляется противовес.(он же ноль).напряжение на концах повышенный потенциал смещается к концам обмоток к которым подключен светодиод..тем более обмотки обсалютно индентичные и в противофазе....значит потенциал удвоенный..стоит отключить заземление ..или "антену" перекос уберется...это как в антене передатчика..есть противовес идет максимум излучения в эфир....да и как в ТТ без земли если индуктор будет по середине.. то на обоих концах резонатора будет одинаковое напряжение....подключи к любому концу землю(противовес) на втором конце будет во много раз выше напряжение..
