Ноль трансформатор Уткина

rubin пишет:

Думаю сначала намотать ортогональную обмотку, а потом все остальные. Магнитный поток сложится от сердечника и обмоток, возможно поднимется КПД.

Магнитный поток у тора отсутствует на внешней стороне.

29jay пишет:

rubin пишет:

Думаю сначала намотать ортогональную обмотку, а потом все остальные. Магнитный поток сложится от сердечника и обмоток, возможно поднимется КПД.

Магнитный поток у тора отсутствует на внешней стороне.

Как отсутствует? А то, что вторичная обмотка охватывает полкольца? Это же полвитка на котором есть нехилое напряжение, сжигающее светодиод.

Мужики, у кого есть возможность, замеряйте вход и выход на устройстве. Уткин утверждает, что нагрузка не влияет на потребление.

GeotechRU пишет:

запихните всё это безобразие в ВВ-ИНДУКТОР, качайте 6-7 кВ через ТДКС и посморите на ВЫХОД ! всё

ключевое слово - НАНОСЕКА

Только аккуратнее, а то качал 5кВ / 400нс /4кГц - зависла намертво мышь на компе и сдохла уже вторая сетевая карта. Цифровой осциллограф прикольно пикселями на экране глючил.

NikAndr, вы сделали схему Ника Мудрецова и рады! Только у него частота повыше. Лампа накаливания работать не будет: disk.yandex.ru/i/u9MBg0Df4LKEdg

spaceon пишет:

NikAndr, вы сделали схему Ника Мудрецова и рады! Только у него частота повыше. Лампа накаливания работать не будет.

У Мудя семная обмотка намотана в одну сторону. Я повторял его схему и в ней ничего необычного не обнаружил, кроме как обычный повышающий преобразователь.

vitus, всё правильно говорите!

spaceon пишет:

NikAndr, вы сделали схему Ника Мудрецова и рады! Только у него частота повыше. Лампа накаливания работать не будет: disk.yandex.ru/i/u9MBg0Df4LKEdg

Я не знаю, что вы там со свои мудом "изобрели", но метод последовательной ортогональной обмотки был известен уже в то время, когда вы с ним еще под стол какать ходили, "изобретатели" хреновы..
И не только лампочки светят, но и сварочные аппараты работают..
www.freepatent.ru/patents/2082572

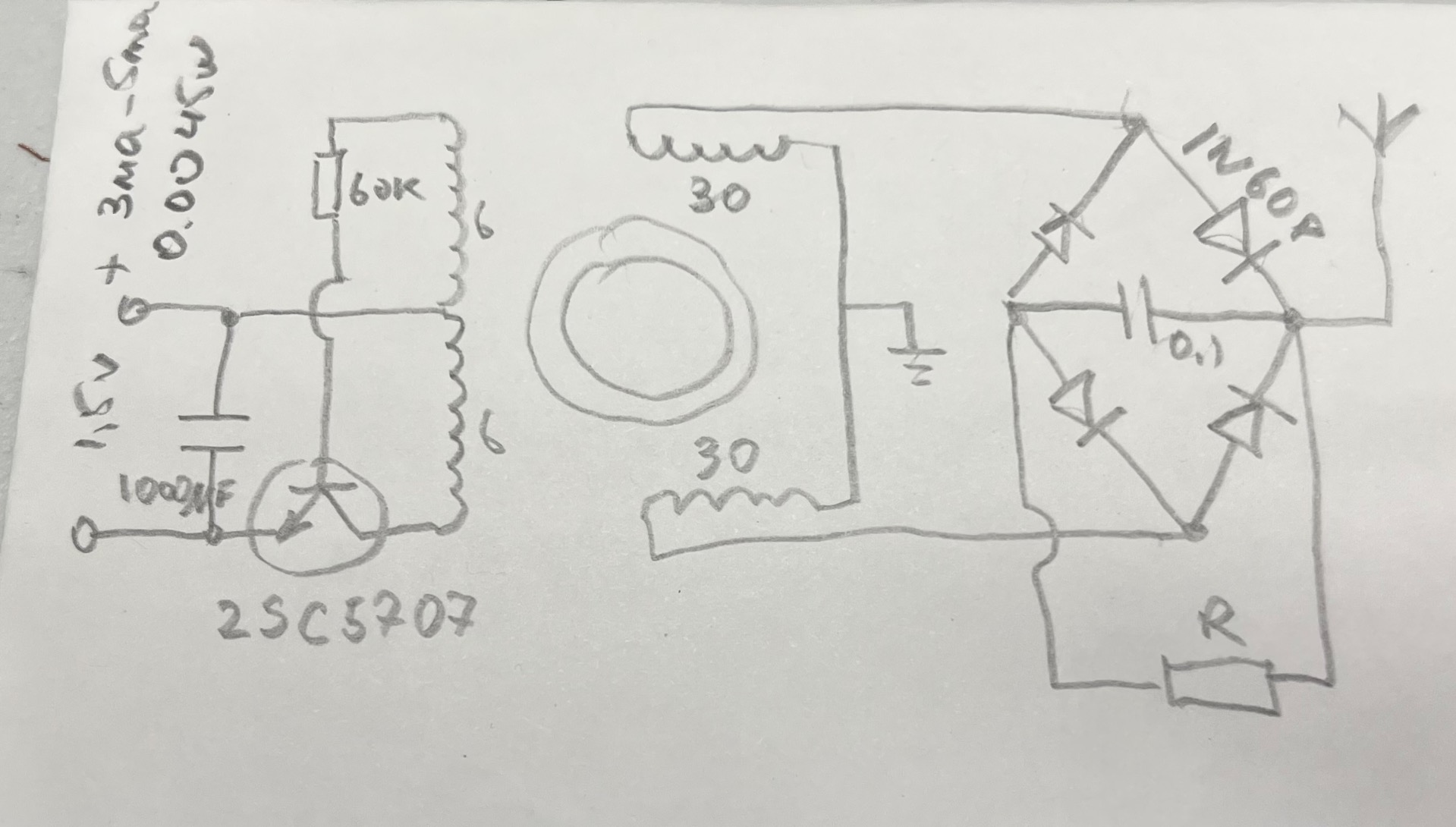

Собрал оригинальную схему Уткина на качере

Вот такой вариант самый экономичный
Земля к средней точке, антенна к плюсу моста (диоды шотки)

антенна кусок витой пары пару метров, между землей и антенной у меня почти нет никакого потенциала, т.е. матрица не горит от этого

Ток качера уменьшается при подключении земли процентов на 20 и находится в пределах 3-5ма от батарейки 1.5в частота качера в районе 100кГц
Потребление в районе 0.007Вт

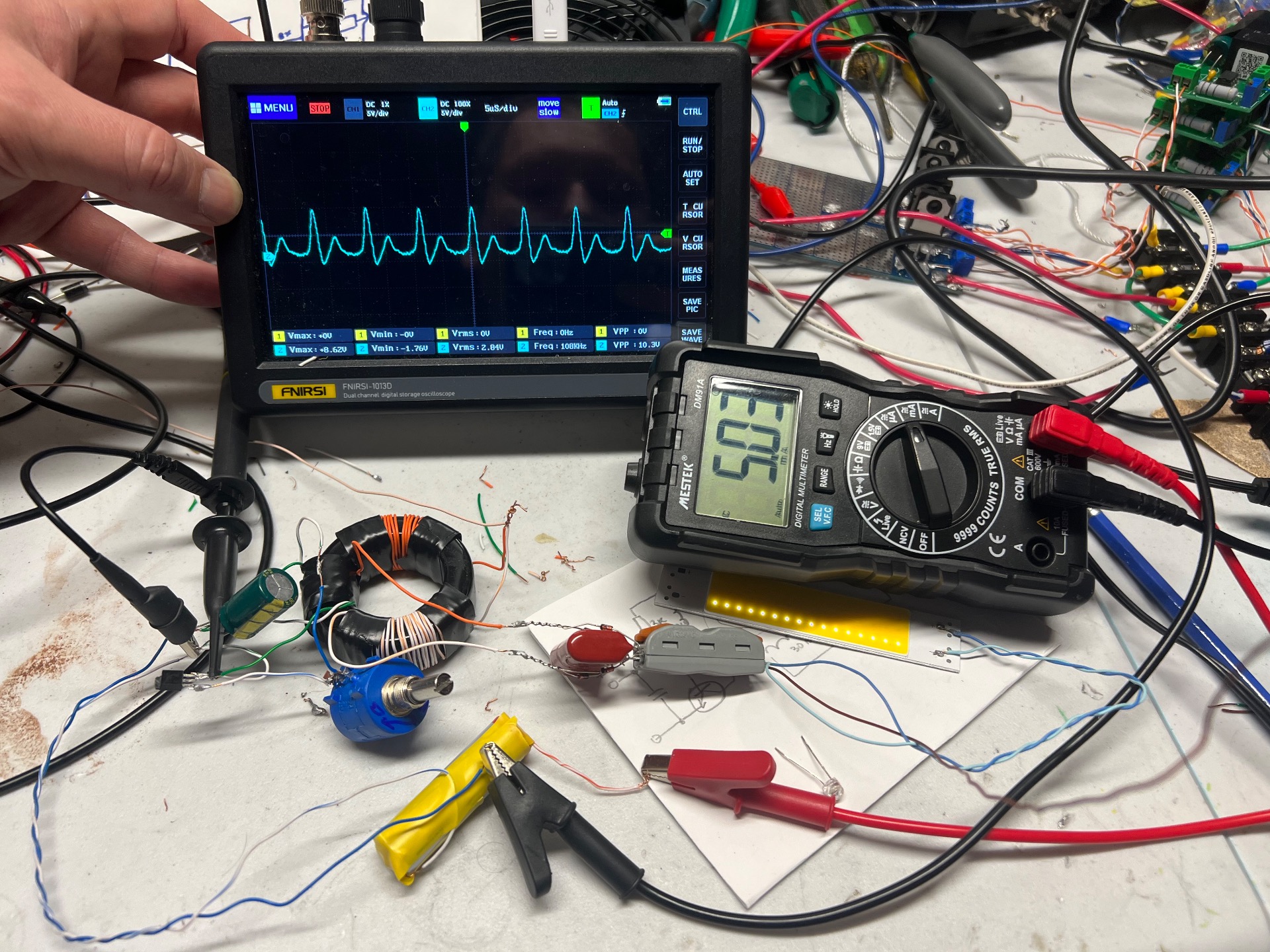

Ослик стоит на входе

Osbourne пишет:

Собрал оригинальную схему Уткина на качере

Вот такой вариант самый экономичный
Земля к средней точке, антенна к плюсу моста (диоды шотки)

Ток качера уменьшается при подключении земли процентов на 20 и находится в пределах 3-5ма от батарейки 1.5в частота качера в районе 100кГц
Потребление в районе 0.007Вт

Ослик стоит на входе

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Отличный экс, чисто по Уткину!!!
Я тоже 5707 юзаю, некоторые от 0,5 и даже от 0,3 вольта "заводятся". 5706 тоже прекрасно работают, светодиод горит без батарейки, блокинг от двух заземлений запитан, у меня там устойчивые 0,5-0,8 вольта, но для запуска все равно тычок батарейки нужен... Откуда берется постоянка между заземлениями - не знаю, но думаю, что это гальваника, других вариантов просто нет

ЗЫ
Щас придет космонавт и скажет, что транзистор 2SC5707 - это они с мудаковым изобрели
