БТГэ на колебательных контурах

GeotechRU пишет:

29jay пишет:

Апскейлинг

Даёшь ТОПАЗ в банку2004

Zmeyg пишет:

Он заходит в стенку...

Юрий М пишет:

Zmeyg пишет:

Он заходит в стенку...

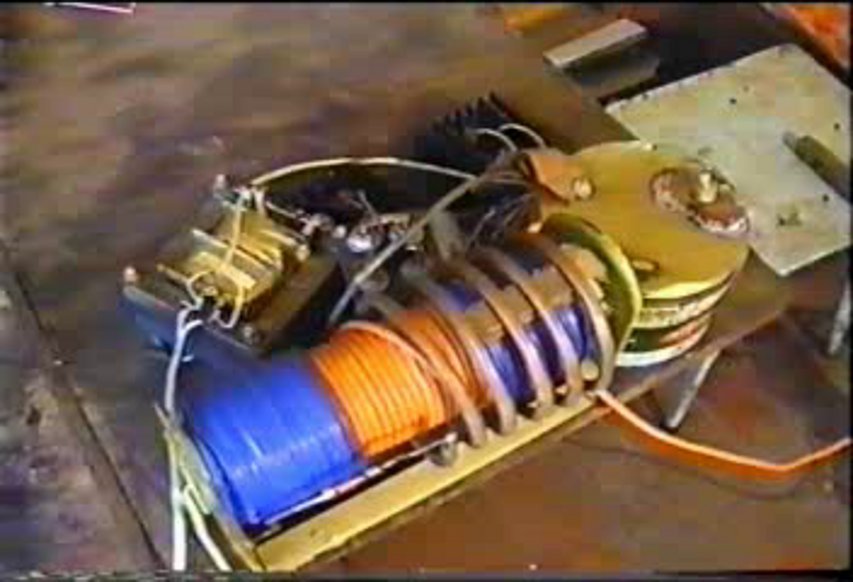

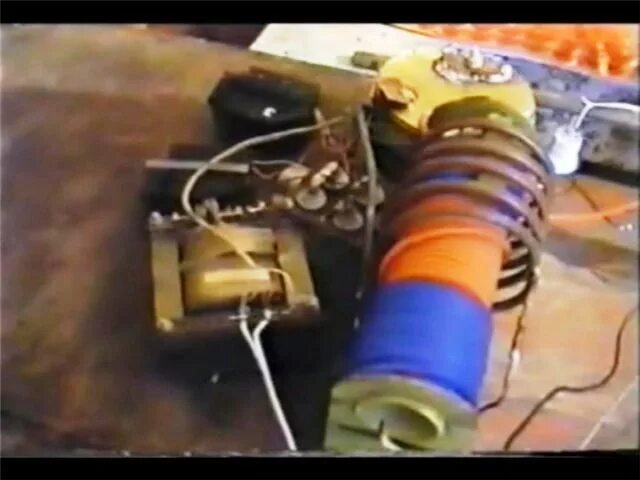

епать. на столе транс сетевой 4 диода и электролит заходят в банку. в банке с под монпансье дроссель. тиристор и кн102. катушка бутафория а горит вот от 400 ватного бесперебойника через ключ от лова галогенка 3квт вот так

Юрий М пишет:

а сетевая обмотка транса и идёт в розетку. белый двойной провод от транса куда идёт?

Юрий М пишет:

а сетевая обмотка транса и идёт в розетку. белый двойной провод от транса куда идёт?
и кстати вот эта катушка и может быть дросселем

GV пишет:

Все просто- резонатор, когда раскачен как колокол после удара, его трогать нельзя! Съем делается только через разрядник!
Контур сам в пике максимальной амплитуды отдаст всю энергию, пробив разрядный промежуток.
Но и этого мало, дальше нужен осцилятор, который ВЧ в НЧ сделает ток. Но это уже в продолжение следует......

GV пишет:

... Змеевик повторяет форму поля при движении тока в проводнике. На осциллографе в 2D переменка выглядит как синус, а в реале в 3D - это спираль. Так вот после разряда ВЧ поле стекает по спирали, при этом наводит переменный НЧ ток на катушку внутри.
Выглядит это как "пушистый синус"- нч колебания с вч заполнением.

GeotechRU пишет:

Давайте по теме.

1 = НЧ транс с выпрямителем
2 = ТВС с умножительем напряжения
3 = накопитель
4 = ограничитель
5 = разрядник
6 = правильный трансформатор Тесла
7 = ПОС по току - минус
8 = резонатор
9 = элемент усилителя тока
10 = самый усилитель тока
11 = отвязывающий элемент элемент усилителя тока
12 = выход фаза = плюс
12а= ПОС по току - плюс
13 = выход ноль = минус
14 = скрутка и штырь заземления
15 = АКБ

Вложение не найдено

Вот и всё.

Zmeyg пишет:

GeotechRU пишет:

Давайте по теме.

1 = НЧ транс с выпрямителем
2 = ТВС с умножительем напряжения
3 = накопитель
4 = ограничитель
5 = разрядник
6 = правильный трансформатор Тесла
7 = ПОС по току - минус
8 = резонатор
9 = элемент усилителя тока
10 = самый усилитель тока
11 = отвязывающий элемент элемент усилителя тока
12 = выход фаза = плюс
12а= ПОС по току - плюс
13 = выход ноль = минус
14 = скрутка и штырь заземления
15 = АКБ

Вложение не найдено

Вот и всё

змей это лохотрон. если в контуре 10 появится электромагнитное поле мощностью 10 квт катушка 6 его примет так как намотана на нём и пойдёт палить что включено до неё

GeotechRU пишет:

Давайте по
К А П А

ОWER инфа-1 [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

При разряде в первую четверть полупериода синуса 50гц, ток добавляется только в положительную полуволну. После импульса разряда, восстанавливается синусоида "холостого хода" - не чувствует нагрузку. Бифиляр включался по разным схемам - не влияет.

ОWER инфа-2 [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

У меня только индуктор и бифиляр,а вторички нет. Строб управления ТВС примерно 7мкс (с регулировкой от 7 до 100мкс, но это лишнее)).

ОWER инфа-3 [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Всё упирается в расположение катушек и подключение к ним подводящих и проходящих через них проводов.

ОWER инфа-4 [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вот такой эффект. Генератор синуса через бифиляр и тумблер соединён с лампочкой. При отключенной лампочке, напряженияна трансформаторном выходе генератора и на выходе с бифиляра - равны (осциллы) .При подключении лампочки напряжения там и там просаживаются - "мягкая" ОС, т.к. заведена со входа трансформатора. У меня слишком мизерное потребление на искру, пока порядка 2-3 вт.При подаче импульсов на индуктор в начале положительной полуволны её амплитуда на лампочке восстанавливается, как у холостого хода (без лампочки), а отрицательная полуволна и обе полуволны на выходе трансформатора остаются просаженными. Как такое может быть по законам Ома?.

ОWER инфа-5 [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Эпюра-1 = Синус без нагрузки = холостой ход ↓

Вложение не найдено

Эпюра-2 = Синус под нагрузкой 25вт ↓↓

Вложение не найдено

Эпюра-3 = Импульс в ноль синусоиды в обе полуволны ↓↓↓

Вложение не найдено

Убрать ВТОРОЙ такт на отрицательную полуволну. У Капы два транзистора и каждый качает в свой ТАКТ и со своей ПОЯРНОСТЬЮ!
