БТГ Капанадзе теория и практика_2
А линия резонатора соответствует этой частоте?Виталий пишет: Частота звона = 2,3 МГц.
Судя по осцилкам резонатор коротковат.
Его частота и в самом деле должна быть выше, но не намного. Как в контуре Юровского, выбегание на 180 за период.
Zmeyg пишет:
Рэд, а возможно картинку этого патента увидеть? Пожалуйста.red пишет: .....как то я обращал внимание народа на этот патент..попробую еще раз...
WO 2008/103130 Al ни когда на схемах, а так же в патентных...просто электродвигатель не обозначался с приводом..здесь указан не только эл.двигатель,но так же его механический привод..
представте что 9 это дроссель а 10 диод..меняем их местами...электропривод-механический "замыкатель"а ля трамблер...ну дальше описывать принцип работы или он уже стал понятен??
В качестве замыкателя, можно использовать коллектор мощного электродвигателя постоянного тока, как с карусельных станков, они там выше 100килловат, а размеры сравнительно небольшие, но щётки у них конечно мощные....
Резонатор: диаметр трубы - 50 мм; диаметр провода - 0,2 мм; длина намотки - 250 мм; 1250 витков; 196 м провода. Резонансная частота 530 кГц. Активное сопротивление - 90 Ом.Extint Spin пишет:
А линия резонатора соответствует этой частоте?Виталий пишет: Частота звона = 2,3 МГц.
Судя по осцилкам резонатор коротковат.
Его частота и в самом деле должна быть выше, но не намного. Как в контуре Юровского, выбегание на 180 за период.
Осциллки снимались с ИНДУКТОРА, а не с РЕЗОНАТОРА. Ты схему смотрел?
Частота звона на осциллограммах, как я понимаю, это резонанс индуктивности индуктора и ёмкости сток-исток силового ключа. Пустой индуктор - 2,7 МГц. Индуктор нагруженный резонатором - 2,3 МГц. При этом: индуктор находился по центру резонатора, а к его выводам была подключена лампа накаливания.
196 м это 1,53Мгц, ни в какую гармонику не влазит с 2,3 МГц. От чего индуктор звенит, дело десятое. Да, видел, с индуктора, взаимоиндукцию не отменялиВиталий пишет:
Резонатор: диаметр трубы - 50 мм; диаметр провода - 0,2 мм; длина намотки - 250 мм; 1250 витков; 196 м провода. Резонансная частота 530 кГц. Активное сопротивление - 90 Ом.Extint Spin пишет:
А линия резонатора соответствует этой частоте?Виталий пишет: Частота звона = 2,3 МГц.
Судя по осцилкам резонатор коротковат.
Его частота и в самом деле должна быть выше, но не намного. Как в контуре Юровского, выбегание на 180 за период.
Осциллки снимались с ИНДУКТОРА, а не с РЕЗОНАТОРА. Ты схему смотрел?
Частота звона на осциллограммах, как я понимаю, это резонанс индуктивности индуктора и ёмкости сток-исток силового ключа. Пустой индуктор - 2,7 МГц. Индуктор нагруженный резонатором - 2,3 МГц. При этом: индуктор находился по центру резонатора, а к его выводам была подключена лампа накаливания.
Да нет, как раз взаимоиндукция тут практически не при чём. ПУСТОЙ индуктор звенит на частоте 2,7 МГц. Допустим, выходная ёмкость 18nk80z -500пФ, тогда индуктивность индуктора - 7 мкГ. Вставили резонатор, резонансная частота снизилась до 2,3 МГц, индуктивность индуктора увеличиться не может (только уменьшиться), значит увеличилась ёмкость в этом контуре, с 500пФ, до 700пФ. tel-spb.ru/lc.html От така херня, малята.;)Extint Spin пишет: 196 м это 1,53Мгц, ни в какую гармонику не влазит с 2,3 МГц. От чего индуктор звенит, дело десятое. Да, видел, с индуктора, взаимоиндукцию не отменяли
"Прогнал" этот резонатор по частотам, с помощью лабораторного генератора. Амплитуда сигнала (тут и далее, для избежания недоразумений, пик-пик - 20В.

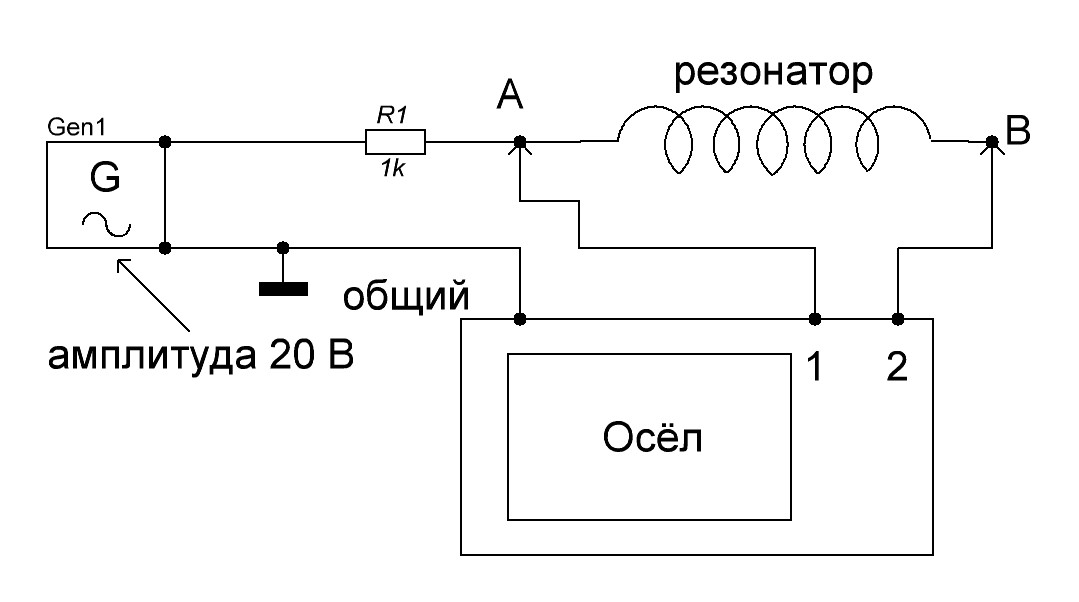

Схема опыта:
Частота - 315 кГц; "А" - 4В; "В" 270В (похоже на 1/4 волны). Частота 1,195 МГц; "А" - 19В; "В" - 19В (похоже на LC резонанс). Частота - 1,260 МГц; "А" - 4,8В; "В" - 52В (похоже на целую волну). И самое интересное, при возбуждении резонатора индуктором от однотактного генератора (обратнохода), резонатор фитонит, зажигает ЛДСки, неонки, создаёт вокруг себя ВВ, ВЧ поле ("возбуждает" эфир) на частоте 530 кГц. Где тут какая взаимосвязь? Может кто вразумительно объяснить?
