БТГ Капанадзе теория и практика_2

VictorStar89 пишет: и непонятно, как он подключил индуктор и откуда такой затяжной ток в паузе между импульсами, и вообще непонятно, почему такой затяжной фронт там, и какова ширина импульса, и почему нету обратного импульса, равного по ширине прямому (если он включил рекуперацию через обратный диод на RC цепочку хотя бы). Я написал в сообщении, что ему неплохо бы померять ток токовым датчиком и щуп откалибровать, это можно сделать с помощью допайки резистора smd в токовый щуп последовательно с центральным выводом на саму плату.

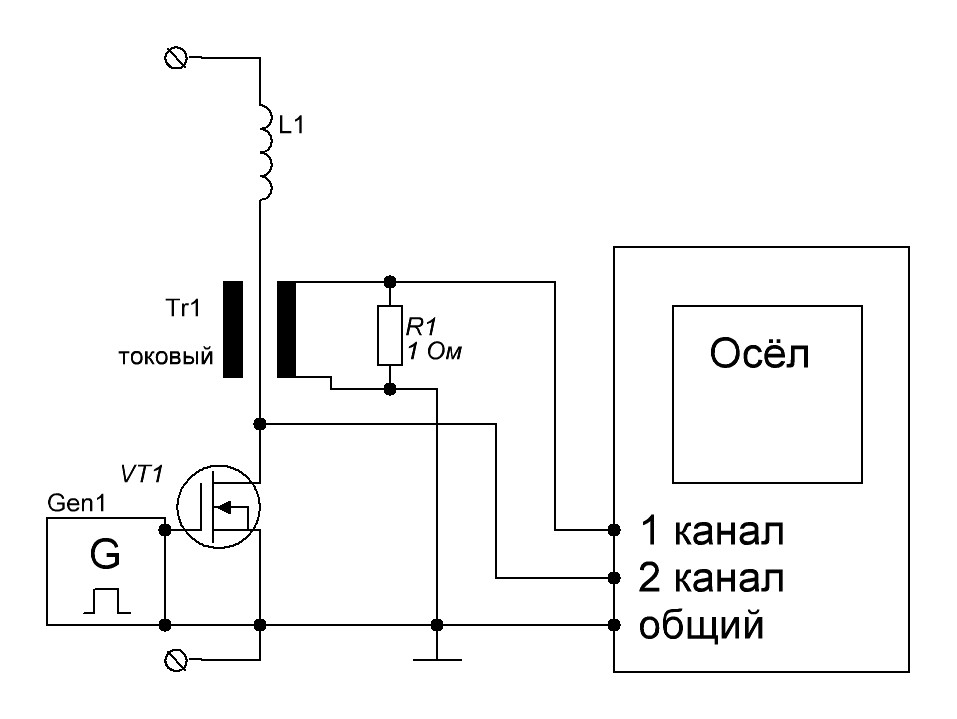

Вот схема опыта:
Далее, по поводу ПОЧЕМУ? - По схеме, понятно как и куда я подключал индуктор? Практически согласно твоей схемы. По ширине импульса: 2 мкС, частота звона резонатора 530 кГц, (это и есть 2 мкС одно колебание). Ключ открыт практически всё время. Затем я снизил частоту генератора в 2 раза (грубо, частота 250 кГц - период 4 мкС, накачка 2 мкС). Затем снизил частоту ещё в два раза (грубо, частота 125 кГц, период 8 мкС, накачка 2 мкС). Грубо, потому что резонансная 530 кГц, лень включать калькулятор, посчитал "на пальцах". Токовый трансик работает вполне удобоваримо, для оценочных значений. У меня нет под рукой, институтской лаборатории.
Р.С. Каналы указал наёборот.
И да, радикальных изменений не заметил. Но можно ведь и сделать фото, разобраться...

Nik Mudrecov2 пишет:

Юрий М пишет: причём здесь не влияние. вот видео где подключение нагрузки уменьшает потребление
но се тута нету

Хороший эксперимент.
Жаль,что этот ток и напряжение можно на лампочки в основном только использовать и на нагревательные приборы.
Пробовал подключать к такой чатосте зарядку для аккумуляторов так она нафиг сгорела. Предохранитель вышел из строя. =)

ну дык я вылаживал. чтоб исключить потери на всевозможных резонансах. прсто взять напругу в несколько раз превышающую номинал и пулять импульсами любой частоты. тогда можно коллекторный движок запускать. тута мне както задарили стартер с АН-2 сказали он 5квт. замерил сопротивление 0.1 ом. вот я на него импульсно хочу 150 вольт пулять эт будит 225квт в импульсе. ток вот ток 1500 ампер. чем пулять и обратка с 200 квт чем гасить. вот пока думаю чё и как

Gonchar пишет: Я думал здесь хотябы проскочит намек... как у однофазного устройства Капы в итоге на выходе формировались три фазы...
Но видимо показалось...

Мне лично интересно, как он получил фазу от инвертора
Имхо, это первый пункт, к пониманию, его устроиства...

29jay пишет:

Gonchar пишет: Я думал здесь хотябы проскочит намек... как у однофазного устройства Капы в итоге на выходе формировались три фазы...
Но видимо показалось...

Мне лично интересно, как он получил фазу от инвертора
Имхо, это первый пункт, к пониманию, его устроиства...

Если один вывод (любой) вторичной обмотки трансформатора инвертора заземлить, то второй автоматически станет фазным. А вообще, начальный вывод вторичной обмотки трансформаторов, больше проявляет себя как "0", а конечный - как "фаза". Неонка так реагирует на повышающие обмотки.

Виталий пишет:

29jay пишет:

Gonchar пишет: Я думал здесь хотябы проскочит намек... как у однофазного устройства Капы в итоге на выходе формировались три фазы...
Но видимо показалось...

Мне лично интересно, как он получил фазу от инвертора
Имхо, это первый пункт, к пониманию, его устроиства...

Если один вывод (любой) вторичной обмотки трансформатора инвертора заземлить, то второй автоматически станет фазным. А вообще, начальный вывод вторичной обмотки трансформаторов, больше проявляет себя как "0", а конечный - как "фаза". Неонка так реагирует на повышающие обмотки.

Дак у Капы ОДИН ВЫВОД, про это и пишу, как получить фазу от инвертора???? Один вывод...
И-инвертор

Dfktrc пишет:

Юрий М пишет: Dfktrc. чтоб вам понять что такое энергия. вот берёте вы врубаете сетевой транс в розетку при включении свет мигнёт. бросок тока. что происходит дальше. почему падает ток?
вот здесь я описывал
strannik-2.ru/index.php/forum/svobodnaya...-politiki?start=4380

в таком случае либо формулы не верны либо трансформатор не должен работать либо магнитные частички имеют массу - что согласитесь противоречит физике НО НЕ ПРОТИВОРЕЧИТ ЗАКОНАМ ПРИРОДЫ

Формулы верны, трансформаторы трансформируют... . И свет моргает, при включении транса, только в том случае - если умудрился сомкнуть контакты не в точке перехода напряжения сети через "0". Причём, чем дальше от "0", тем круче эффект. Связано всё это с токами между емкостью эл. сети и емкостью трансформаторных обмоток. Разряд одной, на другую (равносильно КЗ). Дальше, начинает работать индуктивность и всё "устаканивается".

Юрий М пишет:

Nik Mudrecov2 пишет:

Юрий М пишет: причём здесь не влияние. вот видео где подключение нагрузки уменьшает потребление
но се тута нету

Хороший эксперимент.
Жаль,что этот ток и напряжение можно на лампочки в основном только использовать и на нагревательные приборы.
Пробовал подключать к такой чатосте зарядку для аккумуляторов так она нафиг сгорела. Предохранитель вышел из строя. =)

ну дык я вылаживал. чтоб исключить потери на всевозможных резонансах. прсто взять напругу в несколько раз превышающую номинал и пулять импульсами любой частоты. тогда можно коллекторный движок запускать. тута мне както задарили стартер с АН-2 сказали он 5квт. замерил сопротивление 0.1 ом. вот я на него импульсно хочу 150 вольт пулять эт будит 225квт в импульсе. ток вот ток 1500 ампер. чем пулять и обратка с 200 квт чем гасить. вот пока думаю чё и как

Вложение не найдено

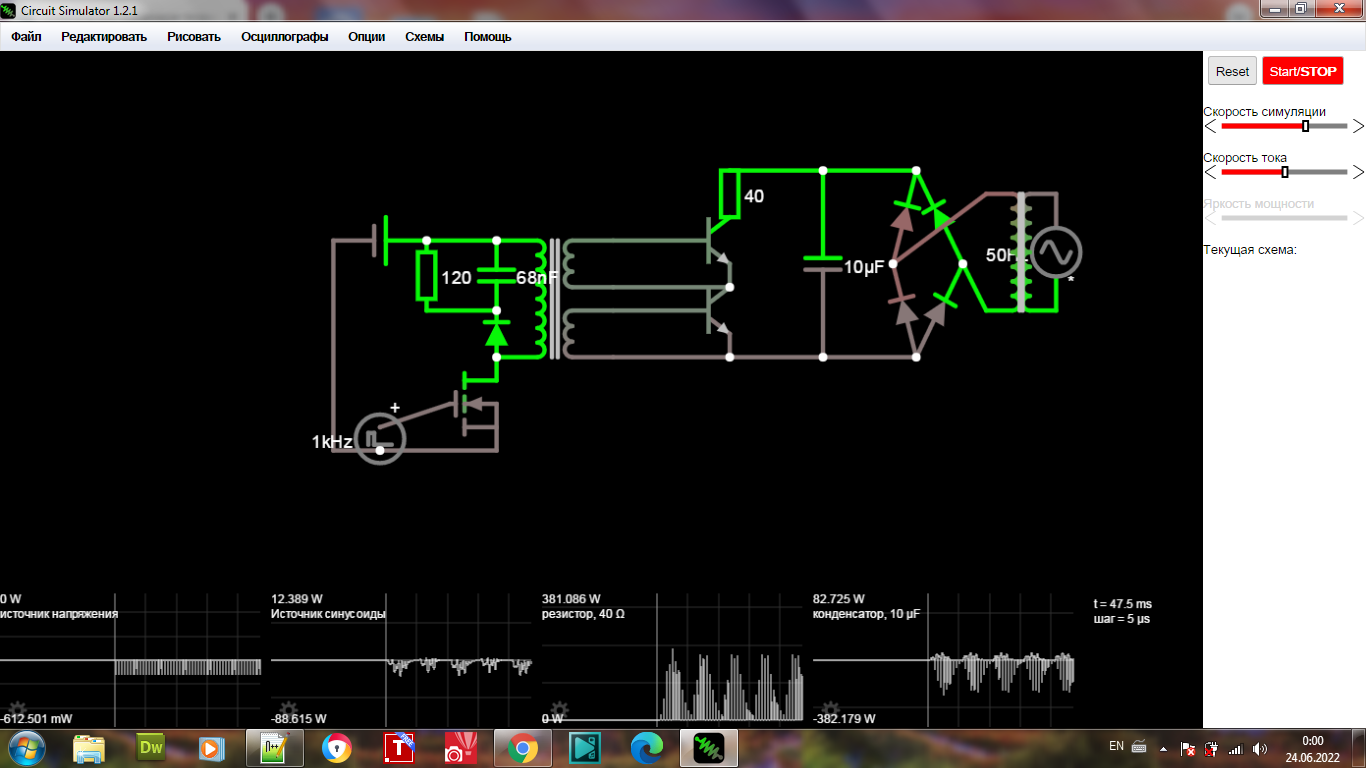

Юрий М, очень интересная схема.
Проверил в симуляторе - работает.
Меняя параметры можно даже в 4 раза прибавку получить импульсами. =)
www.falstad.com/circuit/circuitjs.html?c...UNFDCQHInCqI41guL9IA

да чё её проверять на катушке индукционки 26 витков. блин тесла 2 обмотки по 17 витков и того 34 витка. на 26 витках качается 600-1000 вольт с учётом соотношения витков 780-1300 вольт на блине. сопротивление нагрузки 6.9 ом. в импульсе по калькулятору ома 88 квт-245 квт. поэтому лампочки и горят потребляя 1.3квт а виртуальных тепловых 7квт

Юрий М пишет: да чё её проверять на катушке индукционки 26 витков. блин тесла 2 обмотки по 17 витков и того 34 витка. на 26 витках качается 600-1000 вольт с учётом соотношения витков 780-1300 вольт на блине. сопротивление нагрузки 6.9 ом. в импульсе по калькулятору ома 88 квт-245 квт

Да уж,с движком тема интересная. =)
ПОтому как у движка будет инерция и он выправит эти импульсы в переменку более стабильную =)
Хорошо придумано. =)


А почему не хочешь сделать как Сёрёга.

29jay пишет:

Виталий пишет:

29jay пишет:

Gonchar пишет: Я думал здесь хотябы проскочит намек... как у однофазного устройства Капы в итоге на выходе формировались три фазы...
Но видимо показалось...

Мне лично интересно, как он получил фазу от инвертора
Имхо, это первый пункт, к пониманию, его устроиства...

Если один вывод (любой) вторичной обмотки трансформатора инвертора заземлить, то второй автоматически станет фазным. А вообще, начальный вывод вторичной обмотки трансформаторов, больше проявляет себя как "0", а конечный - как "фаза". Неонка так реагирует на повышающие обмотки.

Дак у Капы ОДИН ВЫВОД, про это и пишу, как получить фазу от инвертора???? Один вывод...
И-инвертор

100 раз уже говорил, промодулируй или проманипулируй высокую частоту низкой и будет тебе один вывод.
