БТГ Капанадзе теория и практика_2

zilk пишет:

red пишет:

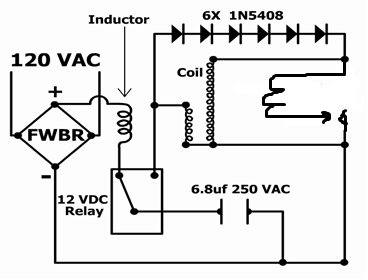

а эта схема к другому патенту..выкладывал ее на соседнем форуме.. упрощенный вариант на 12 вольт..

Это надо быть полным олигофреном, чтобы так по дебильному нарисовать схему из трех деталей! Не иначе, как руки из жопы растут у художника...

Нарисуйте красивей/правильней никого не оскорбляя!!! Важно понимать как она работает !!!
- Управление по магнитному полю, т.е. по Току (сердечник разомкнутый) через геркон и реле
(их быстродействия достаточно для 50 гц). Для более высоких частот можно использовать датчик Холла(но управление
сложней) А дальше пока не понял, т.к. не смотрел соседнюю ветку

Кинь плиз ссылку где эта тема.

........ Сходства никакого никто не видит с Сашиной схемой!?

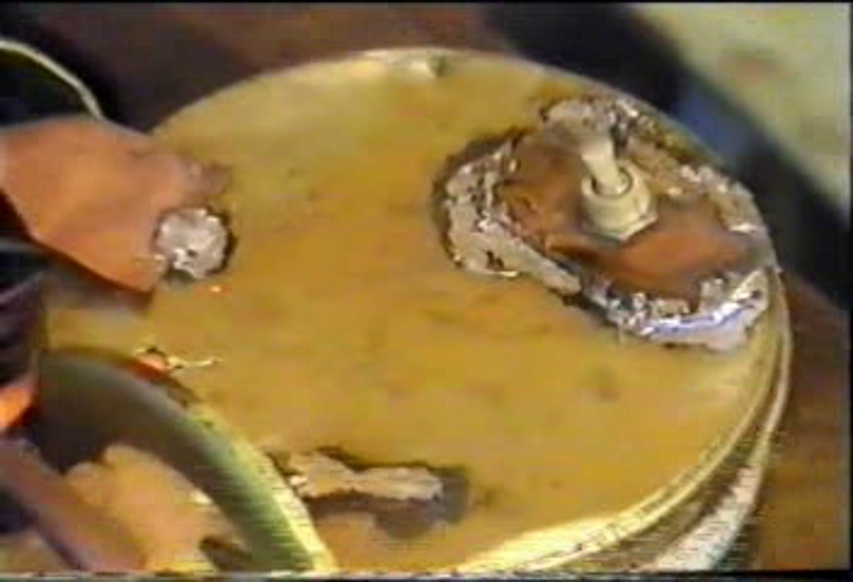

Ahrimed пишет: Так....О банке взгрустнулось.

Тут только может возникнуть один вопрос...
А зачем...?!?!?!
Ладно, допустим извечная проблема корпуса и банка ему понравилась!!!

Тогда запаивать зачем...?!?!?!
Особенно вокруг тумблера... дикость...
Учитывая, что она не латунная а железная, тоесть далеко не лучший материал для пайки.
А вот тут возможных ответов куча...
Но врядли там умножитель...

Gonchar пишет: ...Учитывая, что она не латунная а железная, тоесть далеко не лучший материал для пайки.
А вот тут возможных ответов куча...
Но врядли там умножитель..

..То, что это формирователь высокого - однозначно.....
Что же касается умножитель с трансом или ТДКС -- здесь 50/50
( по тому времени найти умножитель было проще чем ТДКС, а величину напряжения определяет разрядник...)

Как раз в теме Капанадзе .....

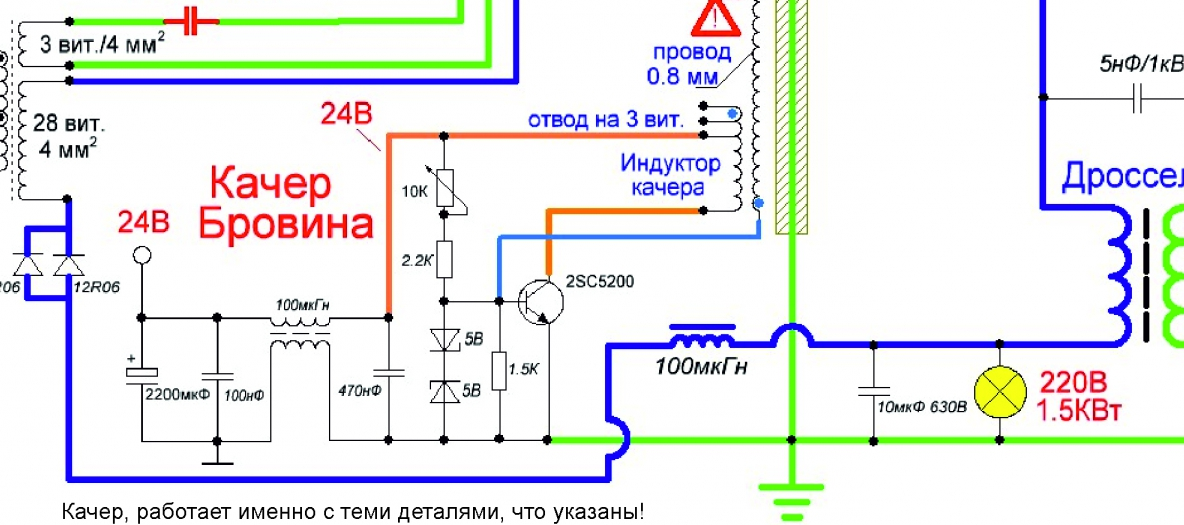

Данная схема представляет один из вариантов реплики Капанадзе (довольно старую...) Ошибки несомненно присутствуют, хотя качер (высокое) есть, разрядник отсутствует, да и выходная часть выглядит очень несуразно.....
Меня вначале очень смущали два диода на подключении выходной обмотки пуш-пула, но ... сейчас ..... (личное мнение), что авторам схемы хватило совести оставить необходимые компоненты в схеме,.... но её (совести) явно не хватало для более или менее правильной схемы выхода....
( к сожалению .... вся схема нормально не загрузилась....)

Sovetnik пишет: ..То, что это формирователь высокого - однозначно.....

Очень мало вероятно...
И что это за формирователь высокого в пару-тройку киловольт который надо так тщательно запаивать...
Нее...

Ну... чтобы любопытные в катушке не лазили, он ее разматывал... якобы...

Чтобы случайно крышку не открыли достаточно и пару точек.
Но она пропаяна по контуру...!!!

Ahrimed пишет: ... Квадратный вырез, пинцетом выловил провод, разрез-впаял и назад через шайбо-площадку.

Или как вариант, квадратный вырез выполнен, чтобы из "гамна и палок" собрать герметичный выключатель/герметичный переход...
