БТГ Капанадзе теория и практика_2

черкес пишет:

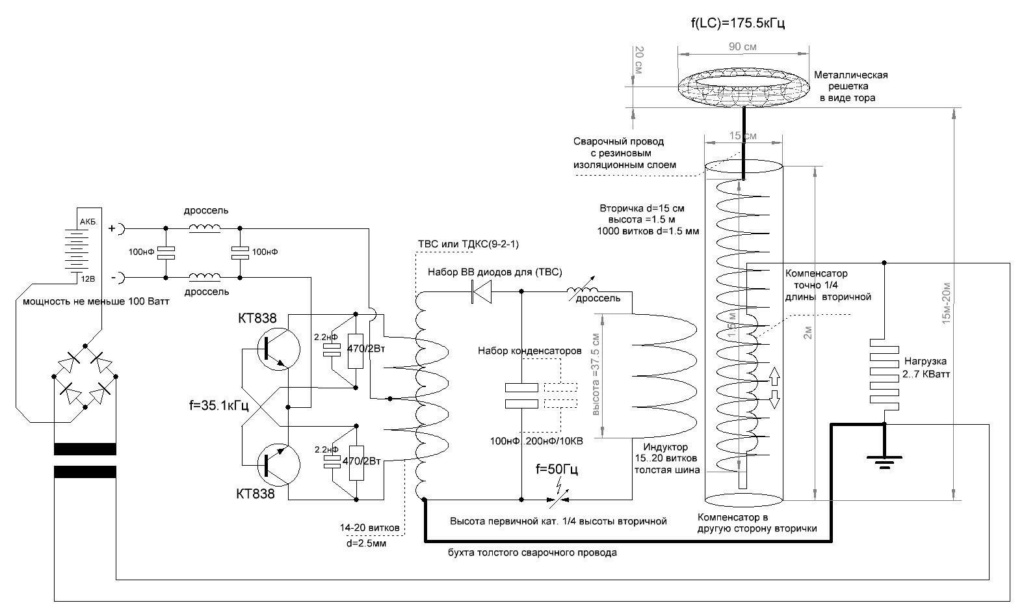

mobilayzer пишет: Такой вариант на токе смещения

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

А зачем левый конденсатор в схеме ?
Может лучше заряжать и разряжать один совмещенный конденсатор ?

Уйдет дроссельный эфект или свойство.
Подпитка, если хотите.

По установке Mobilayzerа возьмем навскидку патент
patents.google.com/patent/US2521513A/en?oq=US1460390
patentimages.storage.googleapis.com/a1/5...6f82d4/US2521513.pdf

Катушка емкостная при таком включении является последовательным КК .

gonchar пишет: Ерунда нарисована...
Особенно касательно С3
L3 не будет так работать... в полуволне...

С качером не будет, с ТТ всё норм.
Хотелось бы услышать Ваше объяснение.

Качер не использую....
Только ТТ или генератор сигналов.
Тогда можно все контролировать

А в полуволне там где указана С3 будет токовый конец и ему эта емкость до одного места...

И тогда вообще весь смысл верхней четвертушки теряет смысл...

Без, слов

GeotechRU пишет: Zmeyg, сделать не проблема, другое дело настроить!

Не, цветметом не потянешь, до настройки не дойдет.

GeotechRU пишет: Zmeyg, сделать не проблема, другое дело настроить!

Тут настройки, доматываешь или отматываешь до максимума тока.

Так а чего объснять... тут надо пробовать...

Я просто для себя понял, что прежде чем двигаться в катушки-конденсаторы хорошо бы разобраться с простыми примерами...

Взаимодействия между четвертушками, полуволновками и их разными комбинациями...
Все это связанные контура.

Намотал кучу катушек от 160КГц до 8МГц
Каждую возбуждал от четверти до двух волн.
Пришлось почесать тыковку...
Иногда неонкой или щупом отслеживаешь как идет ток между катушками, а он бац и вдруг исчез...

Намотал 40 метров ПВ-3 по быстрому на ветиляционной трубе Ф100, все прекрасно откликаеться и укладываеться от четверти до двух волн.
Перемотал тот же провод на картонную трубу Ф92 и все... все тугое и еле строиться...
Хотя КСВ и там и там 1,0...

Пришлось неоднократно 50 капель накапать для понимания...
Эликсир заканчиваеться однако...

GeotechRU пишет: Zmeyg если бы ты сделал бы это все бы обрадовались. Тут много подводных камней.

Нет, все не обрадуются, им про Фому, они Ерёму грузят, маковкой думать надо как и Гончар говорит. только сразу 250 капель и 300 в догон.

GeotechRU пишет: Гончар со синусом дело не прокатит. Только наносека. А заполучить правильную большая проблема.

Ну... Все относительно.
У каждого своё мнение...

Некоторые опыты делал на однополярных сигналах, всех четырех типов.
Там есть своя изюминка.

Некоторые на синусе.
На синусе проще, но приходиться постоянно подстраиваться, пока ФАПЧА нет...
На первых порах для ловли СЭ он пока не нужен.
