БТГ Капанадзе теория и практика_2

Сколько выводов у вторичной обмотки???

29jay пишет:

Сколько выводов у вторичной обмотки???

Два точно, три под сомнением (торчит какая то третья хрень).
А что, отсюда всё СЕ?

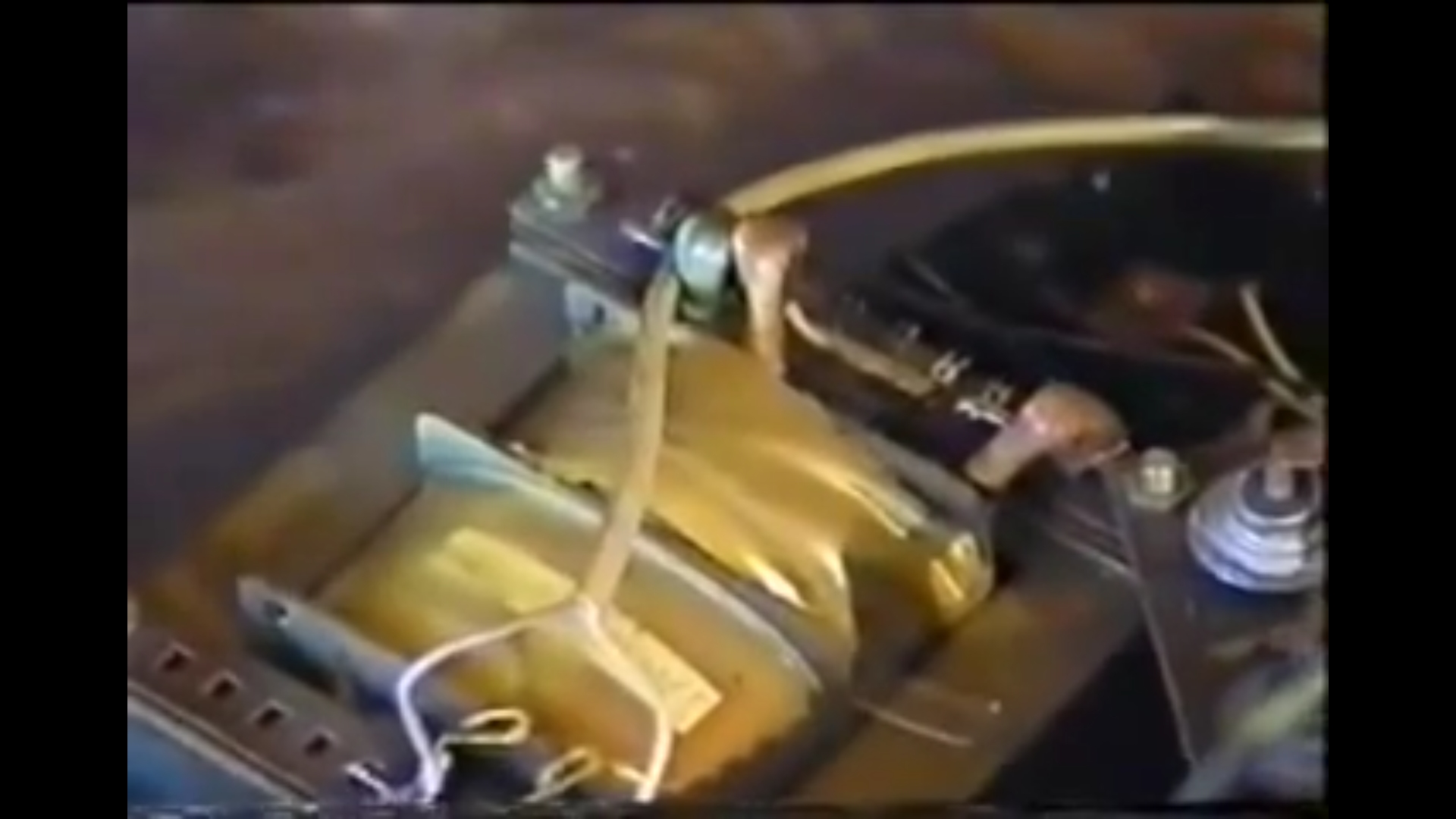

Если вы досконально изучите фотки банки и грин бокса, то поймёте, что это одна и та же установка. Катушка та же самая, даже не перемотанная, вплоть до щепочек под индуктором, только сверху замотана изолентой другого цвета. Радиаторы те же. Перенесён разрядник на коробку, а в коробке видимо тот же трансформатор с выпрямителем и содержимое банки. Те же радиаторы с транзисторами, или, возможно судя по размеру, тиристорами типа КУ221, добавлено охлаждение вентилятором. Кому не лень, проверьте. В банке видно, что из банки выходят два провода, белого и оранжевого цвета на катушку. Один конец потом с катушки идёт в заземление и к лампам, другой-к лампам. Т.е в его катушке два входа и два выхода. А также, самый не понятный момент. Под силовыми обмотками находится ещё одна обмотка, с тонким голубоватым проводом, посмотрите внимательно на края катушки.

220 видно, заведено в банку. Из банки на катушку 2 провода. 220 в, 50 гц, он сам не генерирует, а получает готовыми из бесперебойника.

yvs пишет: Если вы досконально изучите фотки банки и грин бокса, то поймёте, что это одна и та же установка. Катушка та же самая, даже не перемотанная, вплоть до щепочек под индуктором, только сверху замотана изолентой другого цвета. Радиаторы те же. Перенесён разрядник на коробку, а в коробке видимо тот же трансформатор с выпрямителем и содержимое банки. Те же радиаторы с транзисторами, или, возможно судя по размеру, тиристорами типа КУ221, добавлено охлаждение вентилятором. Кому не лень, проверьте. В банке видно, что из банки выходят два провода, белого и оранжевого цвета на катушку. Один конец потом с катушки идёт в заземление и к лампам, другой-к лампам. Т.е в его катушке два входа и два выхода. А также, самый не понятный момент. Под силовыми обмотками находится ещё одна обмотка, с тонким голубоватым проводом, посмотрите внимательно на края катушки.

Всё верно за исключением третьей обмотки голубоватого провода, нет там такой, это глюк воображения.
И кстати, на радиаторах транзисторы и это под сомнение не ставится. Если Вы внимательно смотрели видео, а Вы говорите, что внимательно то слышали, что про них говорили "транзисторы", когда пробовали их на нагрев.

Ну тогда смотрим внимательно на правый край катушки. Зачем там тогда утолщение над основанием каркаса катушки серого цвета, не до конца замотанного синей изолентой?

VOYAGE пишет: Как получить "ток в землю"? У капы провод заземления в одном из видео грелся. Толщина явно вытягивает нагрузку, но от чего-то он грелся. Фаза из розетки и прочая деза - в топку.

.....Земля большая батарейка или конденсатор для кого как...! замкни одну обкладку на другую и будет тебе ток в землю..! планета движущаяся вокруг солнца готовый бтг ( генератор )...! найди способ как приделать к этому генератору провода с розеткой

Что вы гадаете!? Там может быть уйма уловок от автора, дабы запутать страждущих! Если бы фото честно и в полном соответствии совпадала со схемой электрической принципиальной, тогда еще можно было бы что-то разгадывать! А так..... К примеру вам покажут фото(полностью честное) заводского сварочного инверторного аппарата во всех ракурсах и что, кто-то сможет повторить схему??? Чтобы она заработала! Я очень сильно сомневаюсь! Гадайте дальше!

Больше чем уверен, что многие из форумчан не в состоянии даже собрать стабилизированный БП ампер на 10, или ЗУ со стабилизацией тока и напряжения! Что уж о сварочнике говорить!

diod пишет: Что вы гадаете!? Там может быть уйма уловок от автора, дабы запутать страждущих! Если бы фото честно и в полном соответствии совпадала со схемой электрической принципиальной, тогда еще можно было бы что-то разгадывать! А так..... К примеру вам покажут фото(полностью честное) заводского сварочного инверторного аппарата во всех ракурсах и что, кто-то сможет повторить схему??? Чтобы она заработала! Я очень сильно сомневаюсь! Гадайте дальше!

совершено правильно ...! не зная принципа работы не построишь устройство и не отремонтируешь его..!
