БТГ Капанадзе теория и практика_2

Резонанс должен быть прежде всего между источником и линией, по частоте должно быть совпадение.

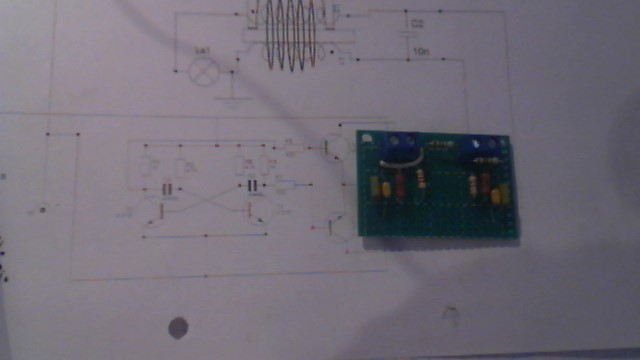

Делюсь с теми, кто делает установку по схеме Рэда. С теми номиналами, которые были указаны в схеме автогенератор работает - питание 9 вольт = 60 кГц, 80%. Питание 5 вольт= 50 кГц,51%. Амплитуда сигнала на затворах силовых транзисторах в два раза выше, чем при 9 вольтах. При 12 вольтах автогенератор работает плохо.

vasili1952 пишет: Делюсь с теми, кто делает установку по схеме Рэда. С теми номиналами, которые были указаны в схеме автогенератор работает - питание 9 вольт = 60 кГц, 80%. Питание 5 вольт= 50 кГц,51%. Амплитуда сигнала на затворах силовых транзисторах в два раза выше, чем при 9 вольтах. При 12 вольтах автогенератор работает плохо.

Василий, ты темой ошибся, здесь, тема КАПЫ, а у РЕДА своя тема есть и его схема пустышка, холявы там нет.

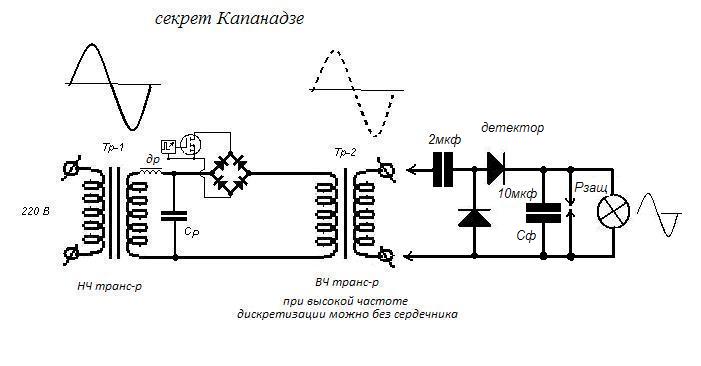

Схема аналогичная !

возьмите два инвертора 12-220 вольт, включите их на трехфазном трансформаторе. один инвертор слева, другой справа, выход средней катушки. Два инвертора на двух разных частотах. На выходе получается синус, скачущий по вертикали. Стоячая волна. Вы сразу увидите, что при правильной настройке оба инвертора работают на холостом ходу и имеют выходной ток.

То надо смотрет токовое движения ! Все ето связано с время.

vasili1952 пишет: Делюсь с теми, кто делает установку по схеме Рэда. С теми номиналами, которые были указаны в схеме автогенератор работает - питание 9 вольт = 60 кГц, 80%. Питание 5 вольт= 50 кГц,51%. Амплитуда сигнала на затворах силовых транзисторах в два раза выше, чем при 9 вольтах. При 12 вольтах автогенератор работает плохо.

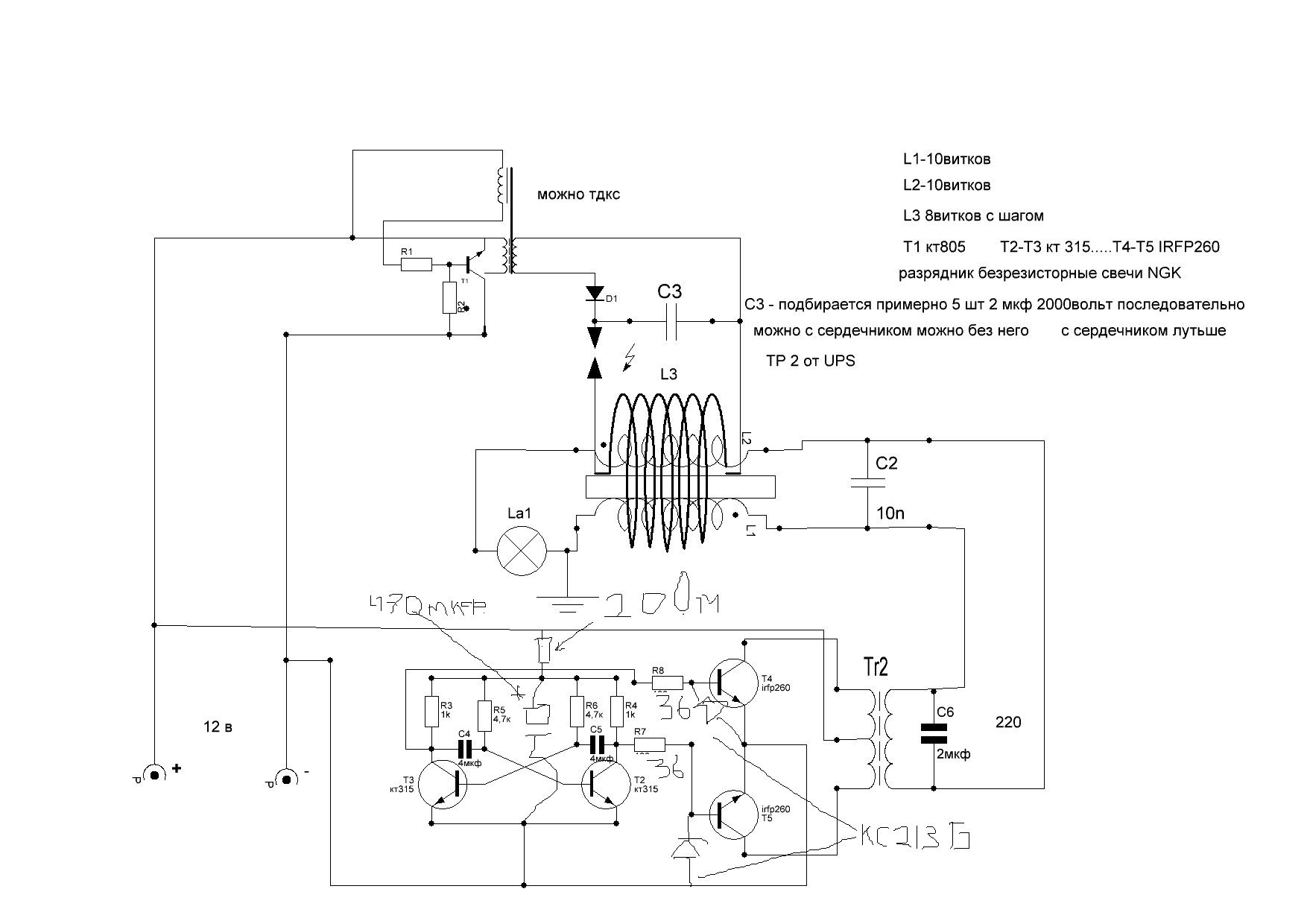

попробуй так собрать......

Схема не до конца.

Два резонансние контура,
ну
что такое Фаза !
ток, напрянения , магнитное поля.
Ну что такое фаза, вот и резонанс, ....

notron пишет: Два резонансние контура,
ну
что такое Фаза !
ток, напрянения , магнитное поля.
Ну что такое фаза, вот и резонанс, ....

realstrannik.com/forum/btg-tarielya-kapa...-2?start=3630#156201

Alfic пишет:

o-lega пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

notron пишет: Качер Деламорто !

Резонатор, хорошо учитывать свойства резонатора и его предполагаемую работу. Какой закон физики мы применяем? Наверное, закон сохранения энергии, но есть ряд безответных вопросов: если к резонатору приложить нагрузку, будет ли он резонатором? Думаю, проще попробовать на практике, чем думать, собирать формулы, законы и математику.

На мой взгляд в резонаторе закон сохранения импульса и энергии не работает, даже по тому, что при ускорении тока эдс резонатора (1/4 длины волны) направлена в прямом направлении, что обычной волне инерционной не свойственно, а значит и закон импульса в резонаторе нарушается. Моё конечно мнение.

А насчет нагрузки для линии в четверть длины однозначно она должна быть высокоомная, но для длины в пол линии наоборот, нагрузка должна быть низкоомная.

Всё зависит от того чем эту линию питать!
По поводу длинной линии:

на видео полуволновая линия и запитана низким напряжение, если взять четверть то высоким.

Я так понимаю никто не понял, что я здесь показал и для чего это.

doc65 пишет: выход не выпрямляется нормально .падение . Может шотки надо .
