29jay пишет: Во, осталось в твоем стиле буратинУ нарисовать

Этот натюрморт и то более информативен!

Magnit пишет:

29jay пишет: Во, осталось в твоем стиле буратинУ нарисовать

Этот натюрморт и то более информативен!

Гогу надо пригласить, м.б. переведет чего там понаписано.

Ahrimed пишет: ......Силён однако. Малевич отдыхает.

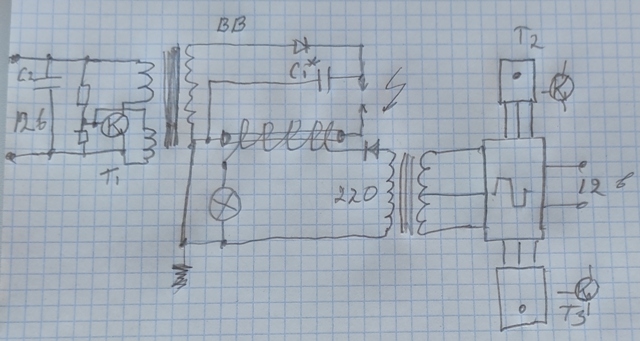

Из предоставленной схэмы (с грузинским акцентом) можно сделать только один вывод (если автор Капанадзе) - что промежуточный потенциал одного из первых его девайсов - 40 вольт, из которых формируется выходные 220.
(Всё остальное скрыто кракозябрами в тумане).

Новатор, этот рисунок всего лишь чьё -то мнение, с грузинского флрума
Вот еще попалось
Собрать генератор Капанадзе из обычного блока конденсаторов может любой желающий. В рабочую цепь устройства входят трансформатор и индуктор. Для этого подбирается с хорошей проводимостью. Для модели катушка устанавливается рядом с трансформатором. Некоторые специалисты используют для сборки выходные инверторы. В первую очередь они помогают стабилизировать частоту.

Выходные инверторы также помогают сбросить конденсаторные батареи. Для обеспечения напряжения обмотки без коаксиального кабеля не обойтись. В этом случае счетчик зажигания устанавливается за конденсаторной батареей. Чувствительность датчика зависит не только от марки устройства, но и от настройки выходного напряжения. Пороговое сопротивление при 20 Вт не должно превышать 52 Ом. Купе Капанадзе идеально помещается в стеклянный сосуд
Зря не заскриншотли полный перевод
Сайт грохнули
ka.info-4all.ru/obrazovanie/nauka-i-tehn...nadze-svoimi-rukami/

Я в этом повествовании разглядел подключение транса к земле и еще одно к 0-проводу сети как для обратной смотки советского счетчика. Провод проходит вдоль трубы 3четверти дюйма до места в земле, но в какой коробок ответвление с избытком в 40 вольт не понятно.

Red,, какой принцип уселения ТОКА за счёт чего ???

Zmeyg пишет: Я в этом повествовании разглядел подключение транса к земле и еще одно к 0-проводу сети как для обратной смотки советского счетчика. Провод проходит вдоль трубы 3четверти дюйма до места в земле, но в какой коробок ответвление с избытком в 40 вольт не понятно.

Вы прикалываетесь, что ли с этим рисунком?
Вы ещё обсудите подключения в схеме и почему в ней 40 Вольт!

Это объяснение, что типа вся установка фейк и один провод питания проложен вдоль трубы, а второй это земля! А 40 Вольт, что бы ни кого не грохнуло!

Нет. Я не сказал фейк. Мы тут не для того собрались. А то что нарисовано и понятно без знаний грузинского это схема отмотки электросчетчика советских времен. Включаешь транс в розетку так что бы нулевой провод соединялся с фазовым выходом низковольтной вторички и свободный конец вторичной обмотки заземляешь, Электросчетчик начинает петь 100 Герц и диск крутит назад чем больше в сети нагрузка тем веселее крутит.
