БТГ Капанадзе теория и практика_2

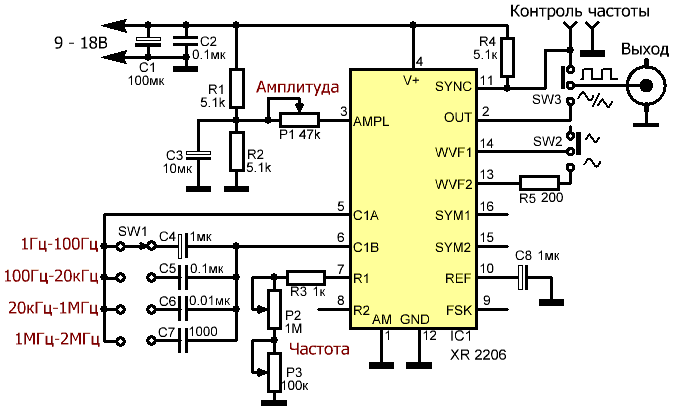

chiksat пишет: кто подскажет (совет) на какой микросхеме собрать генератор меандра с регулировкой частоты и скважности (провереный) кроме TL- 494 на ней собирал на частоте 200Кгц идут завалы фронтов, при скважности 5% не меандр а пила.

Поставь просто драйвер после ТЛ-ки ТС4420 или собирай на UC3825 ну или на SG3525

Уже долго не даёт мне покоя идея наведения во вторичной обмотке транса (1-3 витка толстого провода) ток и напряжение с двух первичных обмоток - одна из них на 220 В потребляет несколько десятков миллиампер всего (она в такой вторичке наводит ток в десятки ампер при мизерном выходном напряжении), а другая либо высоковольтная, либо облучающий индуктор из шины. Высокое напряжение вполне может навести в этой же вторичной обмотке несколько сот вольт на её нескольких витках. Если предположить, что у Капы именно такой трансформатор-катушка, где первичная обмотка на 220 вольт - это тонкий провод, самый нижний слой, вторичная съёмная обмотка - это несколько витков толстого провода, и ещё одна высоковольтная обмотка сверху в хорошей изоляции ( облучатель в несколько витков к которому тесла горячим концом подключается), то всё вроде как логично. Становится понятно и "откуда дрова". Соединить ток и напряжение, кроме как в электромагнитном поле, гальванически вряд ли возможно. Интересно, проводил кто-нибудь такой опыт?

В этом случае не будет источника "из вне". Запуск двух генераторов от одного источника, а дальше I+U во вторичке.

Источником электронов (тока) здесь могла бы быть обмотка 3 витка провода квадратов шесть. А ВВ обмотка их разгоняет просто. Здесь к обычному току подмешиваем напряжение холодного тока другими словами.

Добрый день . А как быть с тем , что третья обмотка будет наводить в сетевой , самой нижней . А как Вы представляете себе фазировку первой и третей обмоток ? С уважением .

Если высокое напряжение подать в первичку трансформатора, то не уже ли во вторичке ничего не будет? Как такое может быть?

Ник пишет: Добрый день . А как быть с тем , что третья обмотка будет наводить в сетевой , самой нижней . А как Вы представляете себе фазировку первой и третей обмоток ? С уважением .

Ну а не по этой ли причине у Капы транзисторы "летели"? Понятно, что их защищать надо. Там действительно тоже нехилое напряжение наводиться будет от облучателя.

От того , что ВВ обмотка будет наводить на сетевую , ток сетевой будет большим ? Как от этого избавиться ?

Ник пишет: От того , что ВВ обмотка будет наводить на сетевую , ток сетевой будет большим ?

"Сетевая" обмотка намотана тонким проводом. Там напряжение будет больше. И вообще, роль ВВ обмотки поднять напряжение во вторичной обмотке, а не ток. Ток мы получаем напрямую из-за её толстого провода и малого количества витков. Вспомните обычный сетевой понижающий трансформатор, где во вторичке у него один виток очень толстого провода. Там при напряжении 0,5 вольта ток может быть и 20, и 30 ампер. Просто теперь мы к нему пробуем синфазно напряжение подмешать через электромагнитное поле.
