Анализ установки Васмус

ksp пишет:

Vlad пишет:

novator75 пишет:

Vlad пишет:

Есть тут те, кто делал качер (с питанием от АКБ) и поключал к нему заземление как Василий Мусон?

Что бы подключать как Васмус, надо чётко понимать его схему.
В своё время я делал как понимал его схему и подключал заземление, но эффекта как у Васмуса не добился.

Также делал и по твоей схеме "Это мой друг Коля", нагрузка работала, но сверх эффективности не было.

Привет Новатор, ты питал качер от аккумулятора? Там есть один эффект, который проявляет себя когда к схеме качера подключен проводник зеземления - держа в руках идикаторную лампу накаливания 25 Вт и прикосаясь ее цоколем к любому месту схемы качера и клюбой клемме АКБ она горит, т. е. в схему входит энергия, а когда проводник заземления отключен от схемы, то индикаторная лампа не горит, т. е. энергия в схему не идет . Я давно проводил этот опыт, но не стал развитать дальше эту схему. Я знаю, что Delamorto получал такой эффект, но он лампу накаливания подключал в разрыв проводника заземления и она светилась. Василий просто заряжает конденсаторы и разряжает их, заряжает быстрее чем разаряжает. Есть у кого нибудь прдложения как использовать эту энергию земли ( земли и АКБ) ?
Мое имхо, что Василий Мусон знал про этот эффект и нашел способ использовать эту энергию земли, возможно в сочетании с энергией АКБ.

К схеме "Мой друг Коля" нужно подойти творчески и тогда все будет хорошо.

Существуют различные технологии генерации энергии, которые отличаются друг от друга средой с первоначальным источником энергии: жидкая в гидроэнегетике, газовоздушная в ветроэнергетике, вакуум в эфироэнергетике и т.п. В данной теме такой средой является атмосферное электричество, т.к. ВСЕГДА используется заземление и аналог антены в атмосфере, также как это делается например в детекторных приёмниках, не использующих какой-либо внешний источник электроэнергии типа АКБ. Я не прав?

По своему ты прав, и я с тобой в какой то мере согласен.
Василий Мусон по моему был по специальности связист и наверно имел отношение к радиопередающим центрам, РЛС и т. п. и возможно знал частоты на которых они работают и возможно знал в какие часы суток и возможно установка Василия имеет ограниченное период работы и работает только в то время когда работает РПЦ, РЛС и т. п.

MOBIDUR...#255846

Вообще,то по процессу есть вопросы ...
Что за антенна в правой части схемы ? Если , - обычное полотно на определённой высоте - то вопросов нет! Такая схема гуляет в паутине - из неё разряды сыпятся (ЖУТЬ!) ,но и антенна задрана на каком то высоком дереве
В принципе ,- если есть возможность использовать переход напряжений из атмосферы то левую часть (генератор) тут вообще не нужен . НУ, толку от него ? Если только донасытитъ ИОНИЗАЦИЕЙ само пространство ...? Значит к нему тоже нужна ,- излучающая антенна ?! ...
Можно предположить, что генератор выполняет роль "подмагничивания" правой схемы через электромагнитное поле катушек ( в таком случае ,-антенна на создание электростатического поля - не нужна!
Но , полюбасу - это лишние потери ...
Значит ,- остаётся подумать ТОЛЬКО над конструкцией приёмной части (правой части схемы). Всё остальное зависит от конструктора...
Мо-быть я ошибаюсь ? И не заметил "дров" ??

Ну тогда ,-кто поправит ?!

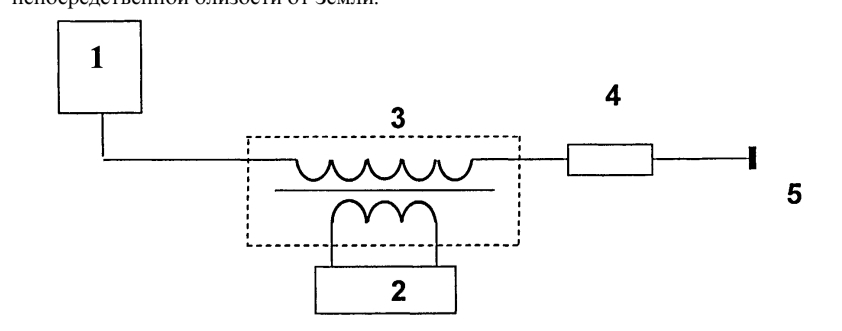

В схему из патента внесена преднамеренная ошибка,в патенте описание другое (правильное)

Работает четыре генератора.
Качер, туннельник, модулятор и блок контроля запуска установки.
Работу видно осциллографом и визуально. Не, наверно это всё таки фейк.

ЗаиС пишет:

MOBIDUR...#255846

Вообще,то по процессу есть вопросы ...
Что за антенна в правой части схемы ? Если , - обычное полотно на определённой высоте - то вопросов нет! Такая схема гуляет в паутине - из неё разряды сыпятся (ЖУТЬ!) ,но и антенна задрана на каком то высоком дереве
В принципе ,- если есть возможность использовать переход напряжений из атмосферы то левую часть (генератор) тут вообще не нужен . НУ, толку от него ? Если только донасытитъ ИОНИЗАЦИЕЙ само пространство ...? Значит к нему тоже нужна ,- излучающая антенна ?! ...
Можно предположить, что генератор выполняет роль "подмагничивания" правой схемы через электромагнитное поле катушек ( в таком случае ,-антенна на создание электростатического поля - не нужна!
Но , полюбасу - это лишние потери ...
Значит ,- остаётся подумать ТОЛЬКО над конструкцией приёмной части (правой части схемы). Всё остальное зависит от конструктора...
Мо-быть я ошибаюсь ? И не заметил "дров" ??

Ну тогда ,-кто поправит ?!

От двух катушек Тесла, работающих в особых режимах и тщательно настроенных на биения, между ними подключить один- два конденсатора последовательно и разряжать механическим вращающимся разрядником с частотой 50 раз в сек.на первичную обмотку трансформатора. У одной из катушек Тесла должен быть выносной терминал на небольшой мачте. Конденсаторы заряжаются почти мгновенно, разряды на разряднике мощные, на вторичке светятся лампы и греются ТЭНы. Если менять вращающийся разрядник , то только на взрослые модули силовой электроники, никакие дешманские тиристоры-динисторы не прокатят - при настройке ведро пожжете)

rubin пишет:

Работает четыре генератора.
Качер, туннельник, модулятор и блок контроля запуска установки.
Работу видно осциллографом и визуально. Не, наверно это всё таки фейк.

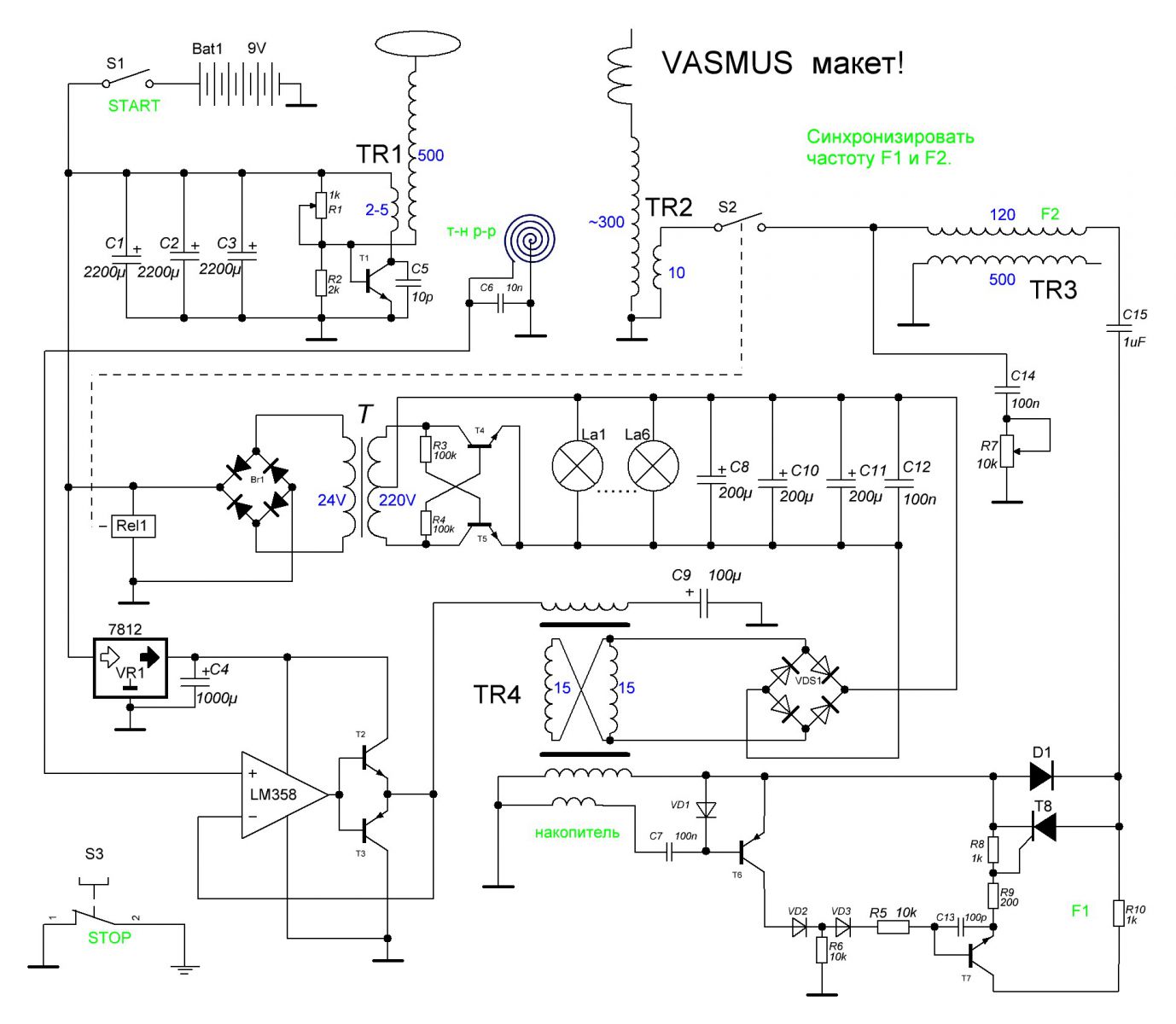

Если по первому рисунку 1 поста, то четыре частоты.
- частота качера 1,618 мГц
- частота гармоники, на которую настроен спиральный резонатор - 161 кГц и на которой работает трансформатор на пермаллое
- частота работы блокинга на T4 и Т5 - единицы килогерц
- частота коммутации тиристора - десятки-сотни Герц.

вопрос по совместимости деталей. где есть столь высокочастотный тиристор? это что новый тест на сообразительность?

Access пишет:

ЗаиС пишет:

MOBIDUR...#255846

Вообще,то по процессу есть вопросы ...
Что за антенна в правой части схемы ? Если , - обычное полотно на определённой высоте - то вопросов нет! Такая схема гуляет в паутине - из неё разряды сыпятся (ЖУТЬ!) ,но и антенна задрана на каком то высоком дереве
В принципе ,- если есть возможность использовать переход напряжений из атмосферы то левую часть (генератор) тут вообще не нужен . НУ, толку от него ? Если только донасытитъ ИОНИЗАЦИЕЙ само пространство ...? Значит к нему тоже нужна ,- излучающая антенна ?! ...
Можно предположить, что генератор выполняет роль "подмагничивания" правой схемы через электромагнитное поле катушек ( в таком случае ,-антенна на создание электростатического поля - не нужна!
Но , полюбасу - это лишние потери ...
Значит ,- остаётся подумать ТОЛЬКО над конструкцией приёмной части (правой части схемы). Всё остальное зависит от конструктора...
Мо-быть я ошибаюсь ? И не заметил "дров" ??

Ну тогда ,-кто поправит ?!

От двух катушек Тесла, работающих в особых режимах и тщательно настроенных на биения, между ними подключить один- два конденсатора последовательно и разряжать механическим вращающимся разрядником с частотой 50 раз в сек.на первичную обмотку трансформатора. У одной из катушек Тесла должен быть выносной терминал на небольшой мачте. Конденсаторы заряжаются почти мгновенно, разряды на разряднике мощные, на вторичке светятся лампы и греются ТЭНы. Если менять вращающийся разрядник , то только на взрослые модули силовой электроники, никакие дешманские тиристоры-динисторы не прокатят - при настройке ведро пожжете)

На биения настроите, а через 5 минут настройка уйдет. Это не так надо сделать. К парафазному выходу задающего генератора подключить две теслы, одну к прямому, другую к инверсному. Далее как у вас.
