Анализ установки Васмус

марк пишет:

Юрий М пишет:

Nasralo. возьми светодиодную лампочку и вруби её в сеть через сопротивление 100-200 ком ну и фото скинь как она горит.но не все лампочки горят

Как не все??? диоды не те???? или мощность резистора надо больше??????

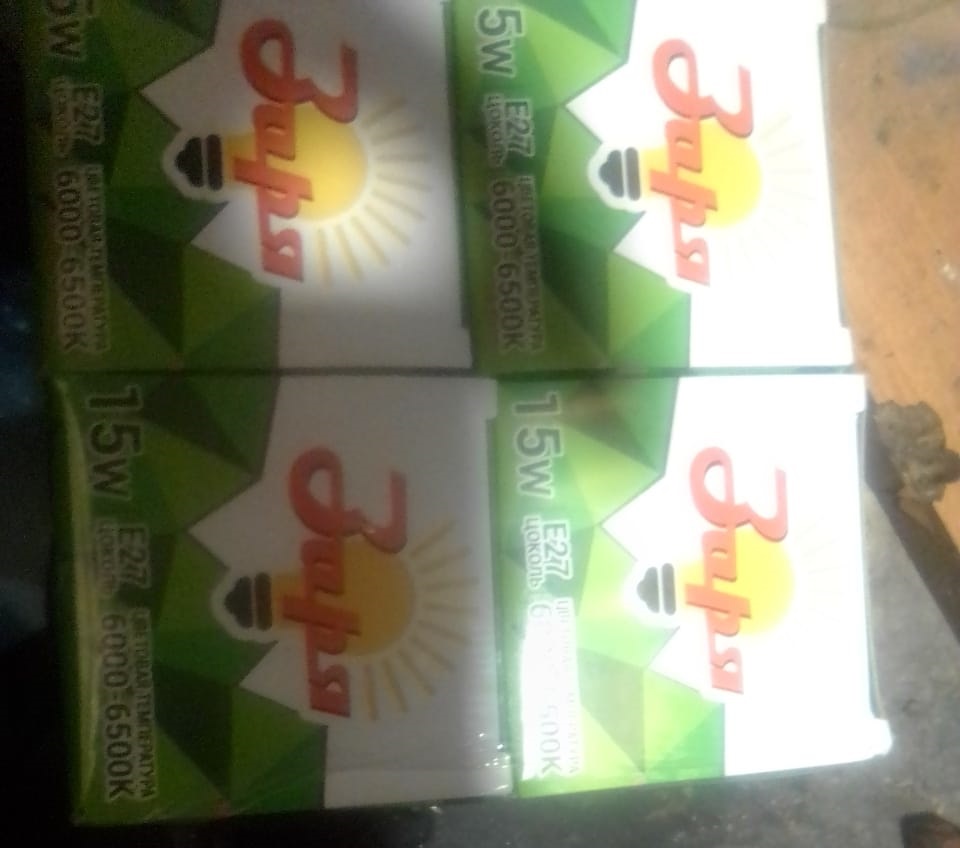

марк в одно время брали светодиодные лампочки в магазине.они негорели.потом стали брать в светофоре они все горят

пишет:

как раз наносека в 10нс = 100мгц

и чем ты будиш её выпрямлять 100 мгц 1 квт

пишет:

херня все это. бери тэн квт на 2-3 и сам увыдишь есть ли там прибавка или нет.

вот здесь есть прибавка или нет? 1 квт потребляет 7 горит

кстати если у кого проблема с ютубом. копируем адресную строку фильма ютуба и вставляем суда
youtube4kdownloader.com/ru90/
через пару секунд появится ссылка на скачивание.если фильм большой надо минутку подождать

пишет:

закольцуй и сам увыдишь.

ну тыж сам сказал берём тэны 2-3 квт и смотрим. ну посмотрели. горят

Юрий М пишет:

пишет:

как раз наносека в 10нс = 100мгц

и чем ты будиш её выпрямлять 100 мгц 1 квт

Ничем Юра.. Копец к примеру ни чего не выпремлял, смотрел видео там он и холодильник запитывал и телек даже ... Ну с телеком допустим понятно его блоку питания все равно чего принимать синус или постоянку главное соответствующего вольтажа в 230 В Холодильник это ассинхронник его блоку управления тоже видимо пох... про лампочки и тэны и говорить нечего .. Отсюда вывод нагрузка " видит" ВЧ/СВЧ ток как постоянный, ну или синус если есть соответствующая ШИМ модуляция. Только видимо не надо в валивать в бытовые приборы "Киловольты" можно и без хорорра )) Кстати по поводу питания ассинхроникоа ВЧ /СВЧ током. Работают они на нем... Читал лекции Тесла та которую он делал в Лондоне, там он более менее подробно объясняет показывает процесс, правда по одному проводу и с " уединненной ёмкостью " которую он втыкал с другого конца, но тем не менее работает. Да и Копец показывал мельком работающий ассинхронник.

Nasralo пишет:

Василий/vasili1952,
У меня много готовых самодельных БТГ! Я готов с вами - поделиться!
Хоть схемою, а хоть даже им - самим! - Как-то так...

Дежавю!



Уже раздал обещанное?

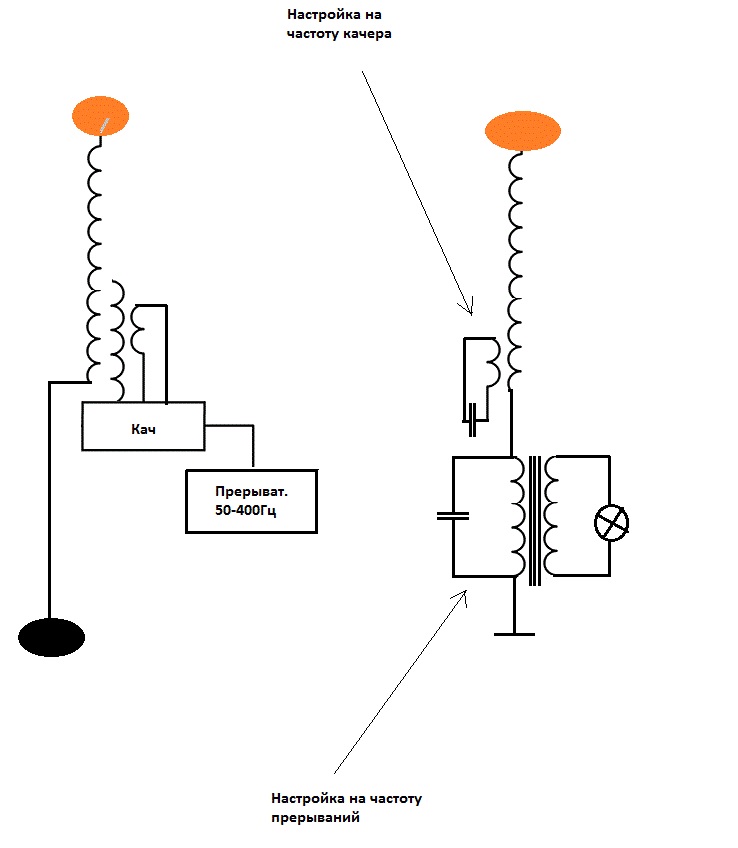

vasili1952, попробуйте сделать передающему качеру прерывание 50-400 Гц, в качере-приемнике поставить в первичку-индуктор переменный конденсатор для точной настройки на качер-передатчик.

Верх вторички качера-приемника, чтобы не фитонил, на небольшой шарик, или как у вас на цилиндр их фольги .
К низу вторички подключить трансформатор , намотанный на железе, с первичкой, настроенной на частоту модуляции качера 50-400Гц, и попробовать выпрямить на его вторичке съем, параллельно лампе накаливания.

vasili1952 пишет:

Провел опыт съема энергии с трех приемников. Результат получил так как если бы я снимал с одного приемника. Интересно наблюдать как идет взаимное влияние между приемниками. Качер вообще на все эти мои пляски не реагирует. Пока не получается увязать по земле резонаторы передатчика и приемника. Мощность падает. У меня есть сделанный качер -генератор на сердечнике от ТВС. От него я заряжаю конденсатор до 800 вольт. а вот от этого я получаю лишь 500 вольт. Отличие лишь в том. что на ТВС передача идет по сердечнику. а не по воздуху. Сейчас готовлю совмещение работы качера с работой автогенератора.

Совмещение работы качера с работой автогенератора достаточно просто сделать - я использовал строчник от телевизора Юность 404, сделать на нем блокинг , питать его от небольшого аккумулятора.
В приемном качере настроить нижний трансформатор на частоту блокинга.
Лучше конечно, сделать перестраиваемый однотактный генератор со стабильной частотой вместо блокинга.

C600, можно подробнее про схемотехнику ФАПЧ на основе 521СА3 и 561ГГ1 (можно в личку)?
На 561ГГ1 собирал генераторы, неплохо работали до неск.мГц.

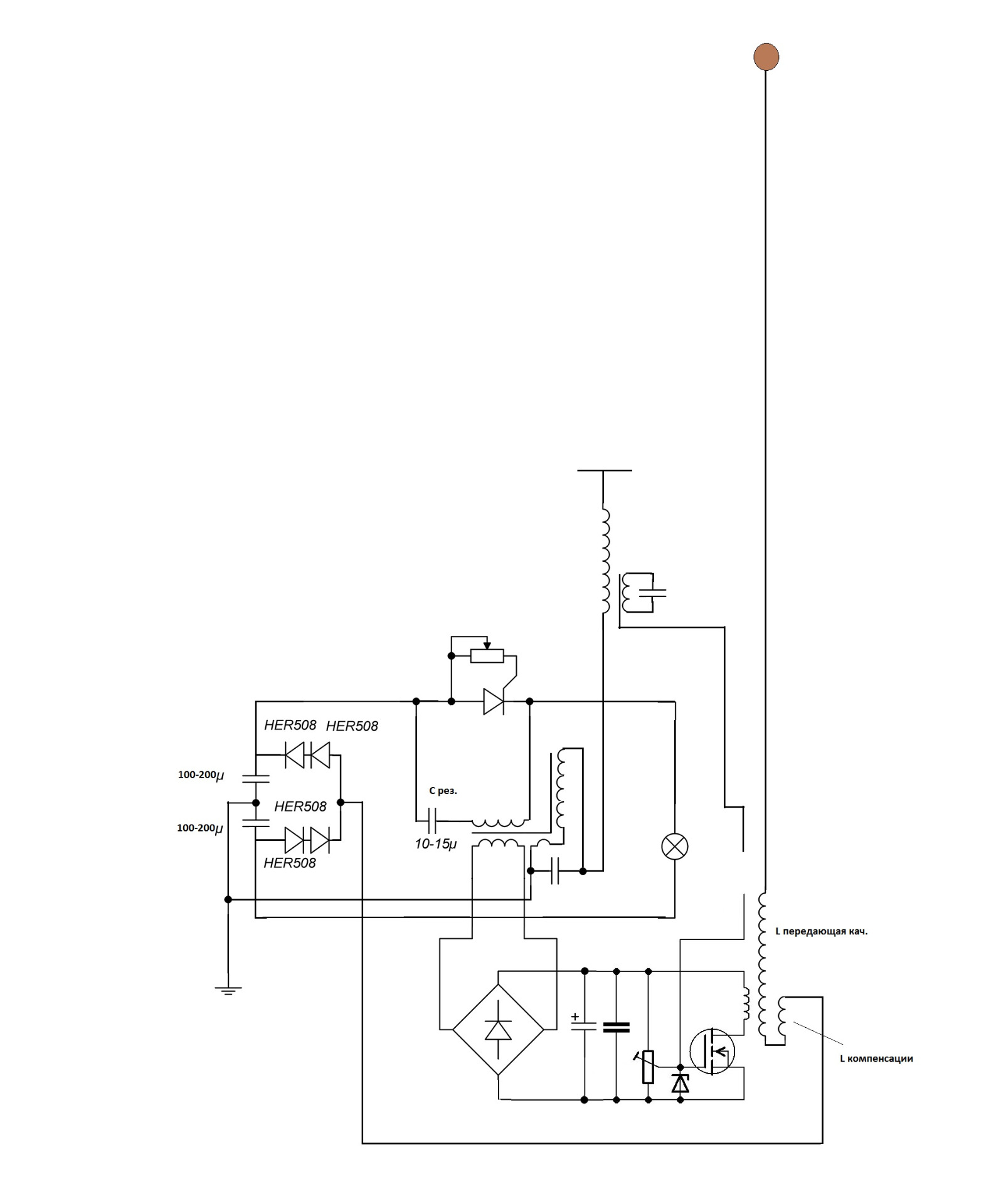

Изменил схему по мотивам Васмуса.
Изменения коснулись обмотки вольтодобавки - она намотана на внешнюю поверхность кольцевого магнитопровода, и небольшое количество витков намотано как обычно, торообразно.
Конденсатор в контуре вольтодобавки настраивает этот контур на 2-3 гармонику частоты прерывания тиристорного прерывателя. В приемной катушке Тесла добавлен конденсатор в первичку (либо часть витков снизу подключена к конденсатору) для настройки на частоту передающего качера.
Качер прерывается тиристорным прерывателем по питанию - конденсатор электролит в питании качера подбирается при настройке для изменения уровня модуляции.
