Анализ установки Васмус

SvetLex пишет:

Access пишет:

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.
А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Access, благодарю за подробное описание.
А скажи пожалуйста, эту схему ты привёл так для наглядности или это описание этой схемы.

Схему привел для наглядности - принцип примерно одинаков, частоты три должно быть-30 кГц это для примера. А вот CCW обозначает против часовой стрелки, кто то мог и букву приписать - одна катушка по часовой, а вторая против может быть.

Схема Игорька30 интересна, но там первичка приемного резонатора подключена к одной из обмоток нижнего трансформатора, не совсем ясно, как это может работать... Если только катушка имеет намотку за спиральной обмоткой в обратную сторону, возникает зона интерференции с понижением частоты, тогда будет какое то согласование с обмоткой нижнего трансформатора.

SvetLex пишет:

Юрий М пишет:

SvetLex. расскажи нам что такое реактивка и как она получается

Рассказывать тебе будет твой напарничик, вы же с ним чай пъете, да часы маслом мажите сливочным. Кстати тем которое ты в бутылку должен был поместить...

понял значит незнаеш.... бестолковый

Нужно васген упращивать.., может даже нарисую.

Access пишет:

SvetLex пишет:

Access пишет:

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.
А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Access, благодарю за подробное описание.
А скажи пожалуйста, эту схему ты привёл так для наглядности или это описание этой схемы.

Схему привел для наглядности - принцип примерно одинаков, частоты три должно быть-30 кГц это для примера. А вот CCW обозначает против часовой стрелки, кто то мог и букву приписать - одна катушка по часовой, а вторая против может быть.

Схема Игорька30 интересна, но там первичка приемного резонатора подключена к одной из обмоток нижнего трансформатора, не совсем ясно, как это может работать... Если только катушка имеет намотку за спиральной обмоткой в обратную сторону, возникает зона интерференции с понижением частоты, тогда будет какое то согласование с обмоткой нижнего трансформатора.

ОК ,так можно трансмутатор назвать гетеродином или нет?

Zmeyg пишет:

Нужно васген упращивать.., может даже нарисую.

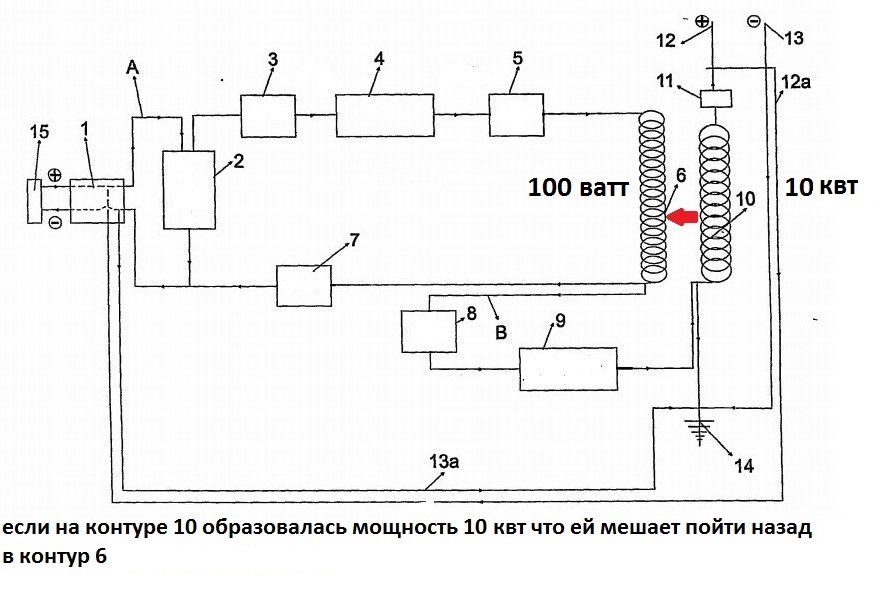

рисуй. ток учти одну вещь. когда ты подключаеш нагрузку к своему васгену к примеру 10 квт то в выходной обмотке твоего васгена образуется электромагнитное поле плотностью этих 10и киловатт которое пойдёт

на этой схеме понятней

на катушке 10 есть 10 квт энергии. мы подрубаем нагрузку 10 квт. в этой катушке образуется электромагнитное поле плотностью 10 квт а катушка 6 намотана на катушке 10 следовательно на ней тоже будит электромагнитное поле этой плотности.... защита от дураков. вся энергия должна вернуться назад в источник

Access пишет:

SvetLex пишет:

Access пишет:

Схема Vasmus-а не так проста, как кажется...

В ней задействовано несколько процессов.
Первый - поле от качера, у четвертьволнового резонатора вверху максимум напряжения.
Приемная катушка - четвертьволновая (вертикальная) , работает в режиме интерференции с качером на частоте 30 кГц.
Лежачая катушка выполняет две функции - 1/2 резонанс, совместно с 1/4 волновой приемной образует 3/4 волновой контур (на частоте, отстоящей на 30 кГц от частоты работы в режиме интерференции)
В максимум напряжения этого контура включен конденсатор и тиристор (точка соединения 1/4 и 1/2 контуров). Второй конец токовый 1/2 резонатора
заземлен.
Вторая функция - совместно с конденсатором у тиристора 1/2 волновой резонатор образует резонансный контур на 30 кГц.
И один из главных процессов - прерывание 50 раз в секунду первичной обмотки трансформатора, включенного в цепь тиристора частоты 30 кГц контура .
На вторичке появляется напряжение питание для качера, емкость для фильтра минимальна, чтобы была модуляция у качера частотой 30 кГц.
В итоге- качер работает на частоте около 2 мГц с модуляцией 30 кГц, которая прерывается с частотой 50 Гц.
А заземление обязательно - относительно заземления пучность тока в 1/2 волновой катушке.

Access, благодарю за подробное описание.
А скажи пожалуйста, эту схему ты привёл так для наглядности или это описание этой схемы.

Схему привел для наглядности - принцип примерно одинаков, частоты три должно быть-30 кГц это для примера. А вот CCW обозначает против часовой стрелки, кто то мог и букву приписать - одна катушка по часовой, а вторая против может быть.

Схема Игорька30 интересна, но там первичка приемного резонатора подключена к одной из обмоток нижнего трансформатора, не совсем ясно, как это может работать... Если только катушка имеет намотку за спиральной обмоткой в обратную сторону, возникает зона интерференции с понижением частоты, тогда будет какое то согласование с обмоткой нижнего трансформатора.

Ну понял. Ладно пока комментарий оставлю при себе.

Юрий М пишет:

Zmeyg пишет:

Нужно васген упращивать.., может даже нарисую.

рисуй. ток учти одну вещь. когда ты подключаеш нагрузку к своему васгену к примеру 10 квт то в выходной обмотке твоего васгена образуется электромагнитное поле плотностью этих 10и киловатт которое пойдёт

на этой схеме понятней

на катушке 10 есть 10 квт энергии. мы подрубаем нагрузку 10 квт. в этой катушке образуется электромагнитное поле плотностью 10 квт а катушка 6 намотана на катушке 10 следовательно на ней тоже будит электромагнитное поле этой плотности.... защита от дураков. вся энергия должна вернуться назад в источник

Понимаешь, у тоби нагрузка ни там включенная, так робить не будет, где ты в левой стороне столько мощности возьмешь?
Представь что вся моща с верху где ты курью лапку нарисовал, а трансформатор токовый (еще и понижающий т.е. на силовой обмотке витков больше)и что там уйдет в лево?
Еще и клапоген приплел....
П.С. понимаю что это не по тоби, так и не спрашивай куда курья лапка подключена.

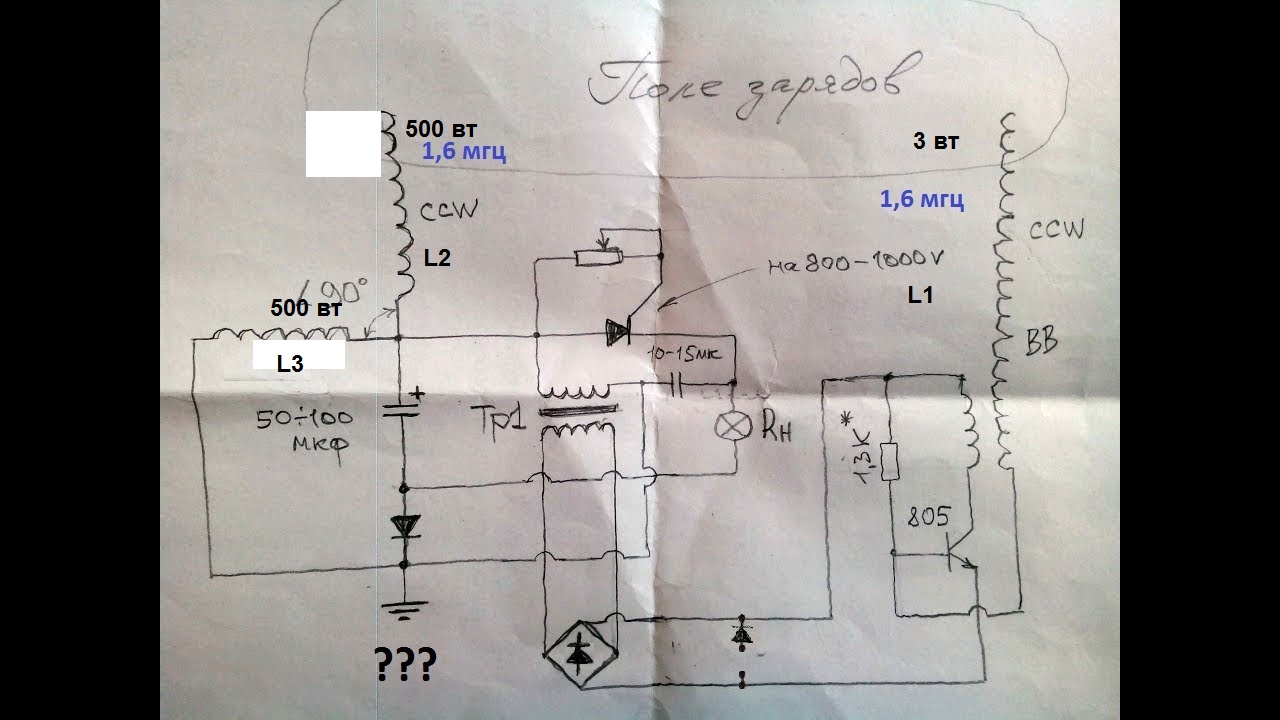

SvetLex. эта схема для тупых. если на катушке L3 будит 500 ватт на катушке L2 тоже будит 500 ватт

Юрий М пишет:

SvetLex. эта схема для тупых. если на катушке L3 будит 500 ватт на катушке L2 тоже будит 500 ватт

Ну ежели сам автор сказал....
ЮраМ эту схему уже пять верст ни кто не рассматривает.

Юрий М пишет:

SvetLex. эта схема для тупых. если на катушке L3 будит 500 ватт на катушке L2 тоже будит 500 ватт

Да Юра, ты нам постоянно открываешь глаза на истину... схема за схемой. Но мы глаза открываем, а ты не видишь.
Плохой ты мессия, не взлетит твоя ракета.
