Легендарная схема Сюзанны работающая на 100%, но не хватает транзистора

Нашел подробный документ по теме

cuber пишет: Нашел подробный документ по теме

Вложенный файл:

Имя файла:
Размер файла:3,275 KB

Большое Спасибо, есть контакт
Сюзанна говорит, что там можно поставить и транзистор обычный кт315, но говорит, что будет тогда потеря мощности, но, что мол всё равно схема будет работать.
Там ещё контакты с ней. Что можно ей задавать любые вопросы.
Надо ей задать вопрос о применении в схеме её современных лавинных транзисторов, например ГТ313го, который находится рядом по графику лавинному с транзистором П411ым.
И наконец она решила проблему с начальным запуском своей схемы. Поставила дополнительный генератор для возбуждения её, что бы не зависеть от возбуждения эфирных станций. Может схема у Вас получилась рабочая, а она не возбудится, потому что на данной частоте не было радиостанций.

desel пишет:

cuber пишет: Нашел подробный документ по теме

Вложенный файл:

Имя файла:
Размер файла:3,275 KB

Большое Спасибо, есть контакт
Сюзанна говорит, что там можно поставить и транзистор обычный кт315, но говорит, что будет тогда потеря мощности, но, что мол всё равно схема будет работать.
Там ещё контакты с ней. Что можно ей задавать любые вопросы.
Надо ей задать вопрос о применении в схеме её современных лавинных транзисторов, например ГТ313го, который находится рядом по графику лавинному с транзистором П411ым.
И наконец она решила проблему с начальным запуском своей схемы. Поставила дополнительный генератор для возбуждения её, что бы не зависеть от возбуждения эфирных станций. Может схема у Вас получилась рабочая, а она не возбудится, потому что на данной частоте не было радиостанций.

Если немного порассуждать и проанализировать - то фактически получим схему Васмуса !
Генератором может быть качер с подстройкой частоты- ИМХО

Ahrimed пишет: На всякий случай. Обрати внимание на цитату:

Вложение не найдено

Не всё так просто под луной... И как результат,- отсутствие результата.

Ничего странного в словах Сюзаны о том, что из десятка п411 схема завелась лишь на двух - лично я не вижу..
Надеюсь, ты помнишь, как мы подбирали транзисторы к одному из наших с тобой эксов, так там даже из нескольких десятков КТ-805 (куда уж проще) штуки три-четыре работали как надо...
Одним словом, надо прыгать

Ahrimed пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

NikAndr пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Ahrimed пишет: На всякий случай. Обрати внимание на цитату:

Вложение не найдено

Не всё так просто под луной... И как результат,- отсутствие результата.

Ничего странного в словах Сюзаны о том, что из десятка п411 схема завелась лишь на двух - лично я не вижу..
Надеюсь, ты помнишь, как мы подбирали транзисторы к одному из наших с тобой эксов, так там даже из нескольких десятков КТ-805 (куда уж проще)

штуки три-четыре работали как надо...
Одним словом, надо прыгать

Это как подтверждение нестандартной работы некоторых схемных решений. имхо. И именно это является одной из причин некоторых не показывать какие-то схемы-наработки, так как неповторение другими, ведёт к упрёкам в сторону сделавшего.

+100500

Ahrimed пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

На всякий случай. Обрати внимание на цитату:

Вложение не найдено

Не всё так просто под луной... И как результат,- отсутствие результата.

Но как можно в блокинг генератор поставить два транзистора. Ведь блокинг генератор в таком режиме работать не будет.
Примерно нарисуйте как выглядит эта схема. Как она эти два транзистора П411 соединила в блокинге этой схемы.
Видимо у неё, у этого ею поставленного транзистора П411го не хватало коэффициента усиления для начальной раскачки слабого резонанса антенны. Попался такой, и она тогда добавила второй.

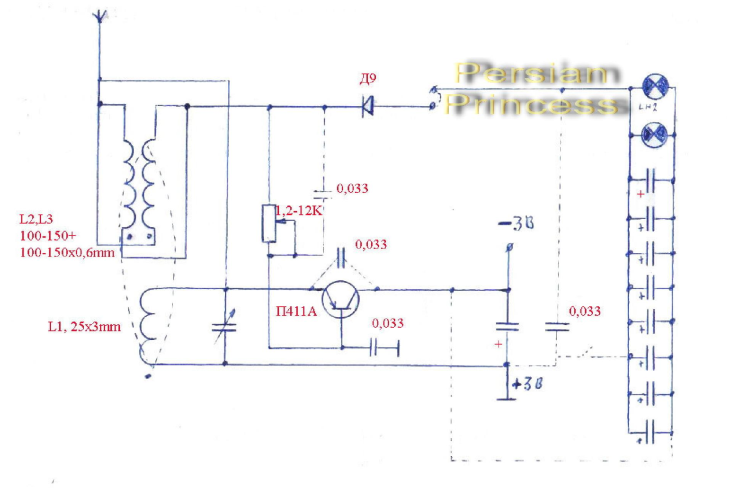

Но вот новая схема Сюзанны из вложения:



Транзистор здесь в новой схеме Сюзанны уже стоит в стандартном режиме, не как в бывшей схеме её, где эмиттер там транзистора был оторван от питания конденсатором, и ни какой больше транзистор там из-за этого не работал кроме П411го из-за своего лавинного режима.
Теперь я думаю можно ставить любой транзистор, лишь бы у него был коэффициент усиления по больше, что бы он раскачался от начального слабого резонанса в антенне.

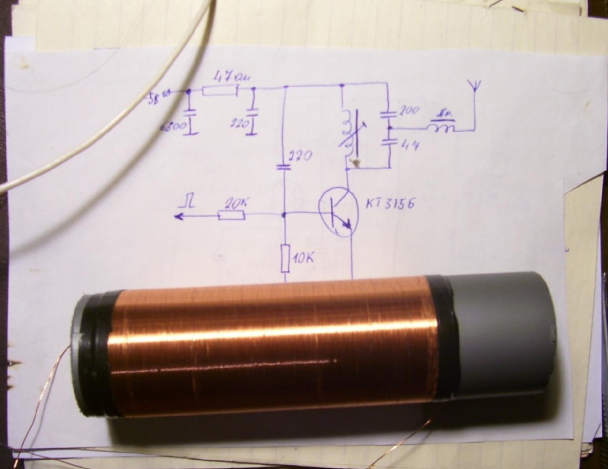

А вот схема Сюзанны из вложения, разработанная под современный самый распространённый транзистор кт315тый:




Но Сюзанна говорит что при нём идёт потеря мощности схемы, но схема работает на нём.

Но вроде не так, видать что то съел
Это схема наверно генератора для начального возбуждения схемы СЕ, что бы она не возбуждалась от случайных радиостанций которых может и не быть.
Хотя сама Сзанна в этом вложении говорит, что она поставила в свою схему СЕ, транзистор кт315тый современный, но на нём схема работает с потерей мощности. Может это третья схема СЕ на кт315ом, или это схема генератора для возбуждения её схемы СЕ, что бы не возбуждать её случайными радиостанциями.

А вот мы на форуме до этого договорились до того, что возле транзистора П411го по графику лавинного режима стоит рядом в нём транзистор ГТ313, и его этим самым можно использовать в этой схеме.
Но Сюзанна на этот вопрос сказала: - Он не подходит, она его пробовала .

Ahrimed пишет: А в голову не приходило, что из кучи (П411) транзюков, только два заработало?

Не приходило
Если какая то схема рассчитывается на какой то тип транзисторов, то этот тип работает там на все 100%.

Но вообще то я не правильно понял, с двумя это значит только с двумя из всех
Так, что я написал про одновременную работу транзисторов двух, в связке в блокинге, это ошибка, извиняюсь

Ключевым элементом схемы является диод, который выполняет роль осцилятора в широком спектре частот (генератор белого шума).
Именно этот принцип имела ввиду Принцесса, когда говорила о создании в будущем схемы генератора с отдельным опорным передатчиком и с суперрегенератором в режиме самозапитки. Девушка очень внимательно проштудировала работы Теслы, в которых описана физика процессов, необходимых для получения СЕ. Для повторения эффекта не обязательно использовать прикрепленную схему автора, поскольку она крайне критична к выбору применяемых полупроводниковых приборов и сложно повторяема. С моей точки зрения, сначала надо создать условную блок-схему, удовлетворяющую принципу действия устройства и только потом, применяя знакомую или совершенно новую схемотехнику, построить электрическую схему. Буду рад принять посильное участие в этой работе, при условии, если в команде есть здравомыслящие энтузиасты с достаточным опытом и знаниями, владеющие не только паяльником, но и зачатками системного мышления. С уважением.

Нет никакого смысла что-то мотать или паять без понимания физики процесса. Сначала надо думать, потом делать. И потом, катушки неплохо изучены и описаны в отличии от процессов, происходящих в полупроводниках в интересующих нас режимах.

Но то что надо думать то что собираетесь делать я свами согласен, а вот то что изучены индуктивности да и ёмкомкоси и вообще электричество я бы не делал такие заключения
