Генератор Клементе Фигуэра

vk.com/doc217482446_584224550?hash=49fd9...l=84e2fbfcef419ec1f6

www.rexresearch.com/figuera/figuera.htm

В схеме генератора Фигуэро, находящейся в открытом доступе, присутствует принципиальная ошибка, которая сводит на нет это изобретение. Увидеть эту ошибку совсем не трудно.
Устройство вполне рабочее и обеспечит заявленные Фигуэро рабочие характеристики в режиме самозапита.

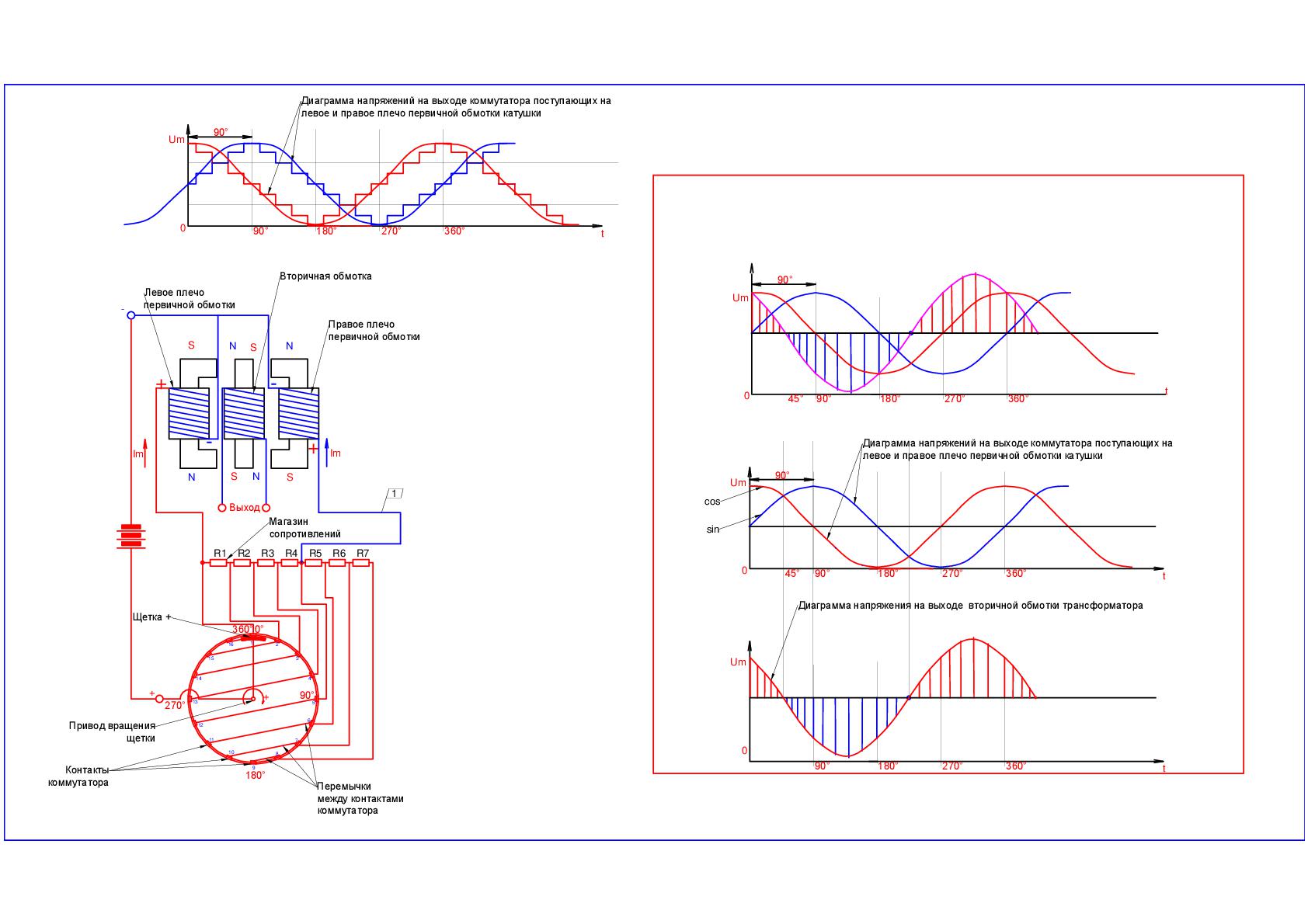

Здесь без ошибки, так сказать с ключем, который скрывал Фигуэро.

Pref пишет: В схеме генератора Фигуэро, находящейся в открытом доступе, присутствует принципиальная ошибка, которая сводит на нет это изобретение. Увидеть эту ошибку совсем не трудно.
Устройство вполне рабочее и обеспечит заявленные Фигуэро рабочие характеристики в режиме самозапита.

Здесь без ошибки, так сказать с ключем, который скрывал Фигуэро.

Проходили и этот вариант, но оказалось, что там всё немного сложнее...

А кто автор этого "хитрого" ключа ?

Это решение принято по результатам экспериментов мной исходя из принципа работы данного генератора.

Идея то ведь простая в этом генераторе, это заставить периодически изменятся напряженность магнитного потока между правым и левым плечем первичной обмотки тем самым индуцировать напряжение во вторичной обмоткеГлавное сделать это верно. Сдвиг по фазе между напряжениями левого и правого плеча необходим для предотвращения срыва генерации. А посему усложнять девайс Фигуэра не вижу смысла.

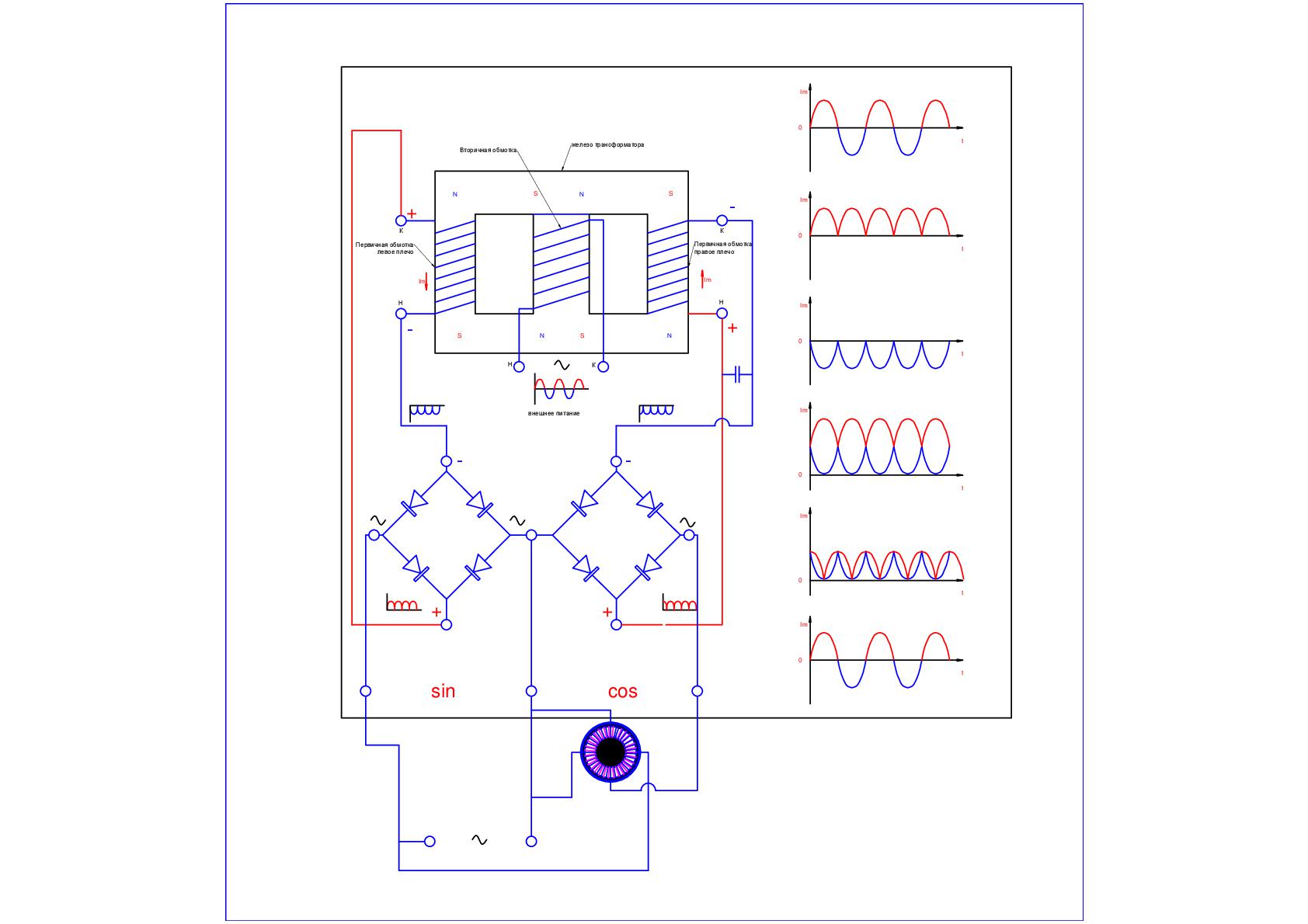

Это более простой вариант с использованием трансформатора Теслы для поворота фазы на 90 гр.

Pref пишет:

Это более простой вариант с использованием трансформатора Теслы для поворота фазы на 90 гр.

Здравствуйте! Под COS я понимаю распложен коммутатор? Тогда железный трансформатор на рисунке - это трансформатор Теслы?

Pref пишет: Идея то ведь простая в этом генераторе, это заставить периодически изменятся напряженность магнитного потока между правым и левым плечем первичной обмотки тем самым индуцировать напряжение во вторичной обмоткеГлавное сделать это верно. Сдвиг по фазе между напряжениями левого и правого плеча необходим для предотвращения срыва генерации. А посему усложнять девайс Фигуэра не вижу смысла.

Уважаемый Pref, а Вы замеряли чего потребляет данное устройство, и чего выдает ? Или это Ваши мечты о том, как все должно работать ? Все Ваши доработки ведут к обычному трансформатору, и отнюдь не к генератору...

Да, это трансформатор Теслы. Патент US 433702. Из описания патента думаю будет понятно для чего я его здесь планирую применить. Данный девайс обеспечивает в правом плече первичной обмотки поворот фазы на 90 гр. относительно левого плеча.
