БТГ CARLOS PEDRAHITOS

Джей, вы молодец. =) Планер - это крутая тема =)

www.sirius-drive.ru/cilindricheskie-motor-reduktory.shtml
Вот моторы с редукторами и у них почему-то и крутящий момент больше.
Может быть, если наоборот у движка трёхфазного на 3000 оборотов поставить шкив меньшего радиуса, а на генераторе большего, то это автоматически понизит обороты и увеличит крутящий момент. Верно ? =)

www.sirius-drive.ru/cilindricheskie-motor-reduktory.shtml

Шкив 6 к 1
Крутящий момент

М=P/(n/(r+l))
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

Берём мотор 280 об/мин 400 Вт радиус шкива 30 см длина ротора 5 см.
www.sirius-drive.ru/pdf/Z2-400-750-C.pdf
Обороты через шкив 280*6=1680 оборотов в минуту
Крутящий момент по старой формуле 11.767 Нм
Передаточное число редуктора 5


Крутящий момент получается М=400/(280/(0.35))=400/800= 0.5

Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P=0.5*280/(0.35)=400 Вт.

===========================================

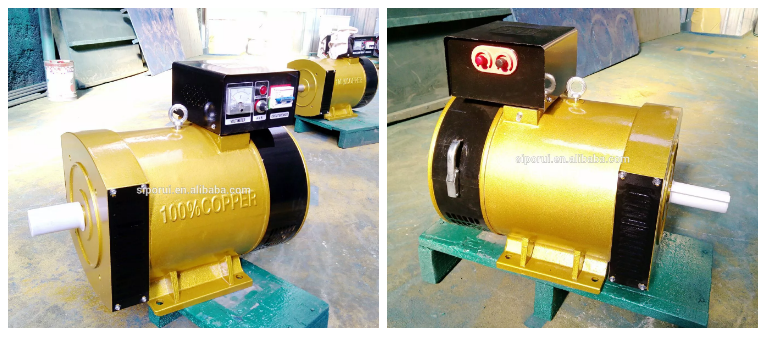

Генератор мощностью 20 000 Вт 1500 об/мин, радиус шкива 5 см длина ротора 5 см.
russian.alibaba.com/product-detail/20kw-...st.29.23c2160epSDUBM

Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P= 0.5*1500/(0,1)=7500 Вт мощности на валу генератора.
Делим на 2 = 3750 Вт даёт по теории генератор.


На входе двигателя 400 Вт, на выходе генератора 3750 Вт.
Умножение в 9.375 раз или КПД примерно 937%.

Я вот, если всё получиться, буду клубнику выращивать и грибы. =)

Ник Мудрецов пишет: Из вот этого видео понятно, что есть скалярная величина расчёта, а есть векторная.

Я нашёл в формулах этого дядьки закономерность рычага.
Он вместо коэффициента 9550 предлагает использовать длину вала и радиус шкива.

Вот расчёты:
Формула КРУТЯЩЕГО МОМЕНТА ВЕКТОРНАЯ, но есть какие-то отклонения от формул и видимо масса вал и шкива исключены из формулы.



М=P/(n/(r+l))
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

Берём мотор 3000 об/мин 1500 Вт радиус шкива 30 см длина ротора 5 см.

Новый векторный крутящий момент получается М=1500/(3000/(0.35))=1500/8571=0.175

Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P= 0.175*3000/(0,35)=1500Вт.

===========================================
Генератор мощностью 1500 Вт 3000 об/мин, радиус шкива 5 см длина ротора 5 см.

Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P= 0.175*3000/(0,1)=5250Вт.

То есть двигатель наш потребляет 1500 Вт, а на генератор даёт через шкив, который 6 к 1, 5250 Вт, это без учёта трений.
Если даже сократим на 2 мощность, то получиться 2625 Вт. И этой всё из-за шкива 6 к 1.


То есть это формула зависимости передачи мощности через крутящий момент с двигателя на генератор с учётом длины вала и диаметра шкива.

Я такой расчет делал для автомобиля
Авто едет с скоростью 90 км/ч при 2000об/мин и 60 км/ч при 2000 об/мин, мощность выделяется где у авто??? Правильно!!! на калесах, берем диаметр и высчитываем, поэтому и расход топлива, почти в 2 раза меньше.

Если движок мощнее взять с редуктором, то получиться вот что.
www.sirius-drive.ru/pdf/Z6-1500-C.pdf
www.sirius-drive.ru/cilindricheskie-motor-reduktory.shtml
Шкив 6 к 1
www.preobrazovaniye-yedinits.info/kalkul...php?type=moment-sily
Мощность 1500 Вт
Обороты через шкив 280*6=1680 оборотов в минуту
Крутящий момент по старой формуле 44.129 Нм
Передаточное число редуктора 5

Крутящий момент


М=P/(n/(r+l))
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

Берём мотор 280 об/мин 1500 Вт радиус шкива 30 см длина ротора 5 см.

Крутящий момент получается М=1500/(280/(0.35))=1500/800= 1.875



Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P=1.875*280/(0.35)=400 Вт.

===========================================
Генератор мощностью 15 000 Вт 1500 об/мин, радиус шкива 5 см длина ротора 5 см.
russian.alibaba.com/product-detail/20kw-...st.29.23c2160epSDUBM

Формула МОЩНОСТИ P=M*n/(r+l)
P - Мощность в ваттах
М- крутящий момент [Нм]
n - обороты в минуту
r - радиус [метры]
l - длина ротора [метры]

P= 1.875*1500/(0,1)=28125 Вт мощности на валу генератора.
Делим на 2 = 14062 Вт даёт по теории генератор.


На входе двигателя 1500 Вт, на выходе генератора 14062 Вт.
Умножение в 9.375 раз или КПД примерно 937%.

Теперь о окупаемости этого всего дела.

Генератор однофазный ST-15 15кВт 220В стоит порядка 500 Евро денег.
Двигатель с редуктором на 1.5 кВт стоит порядка не знаю сколько, но в районе 200 евро точно.
Шкив, основание, ремень передаточный в районе 200 евро.
Плюс доставка, её мы пока не считаем.

Расходы: 500+200+200=900 Евро.

Электроэнергия в Европе стоит 0.05489 Евро за киловатт.

Генератор даёт 100% дополнительной мощности на 10 000 Вт 24 в сутки.
Доходы: 0.05489*10*24*365=4808 Евро в год.

То есть за год, если давать в сеть 10 000 Вт, то это окупиться меньше, чем за год со всеми работами. =)
Единственно , что двигатели с редукторами могут служить мало, на сайте написано срок службы 15 000 часов, а это ровно год.
То есть на разные починки придётся раскошелиться.

Вот такие вот дела. Но без практики - это всё теория. =)
В общем есть возможность создать свою энергетическую компанию по однофазному электричеству. =)


Жаль, что неизвестно, пока что, точно на счёт устройства БТГ Карлоса, оно меньше, чем эти громоздкие генераторы.
Устройство Карлоса можно даже в багажнике возить, а 5кВ или 15 кВ генератор как-то не охота с собой возить везде постоянно.=)

КТо-то разгадал устройство Кралоса без движка и генератора.
www.borderlands.de/Links/Carlos-Solid-State-Update.pdf

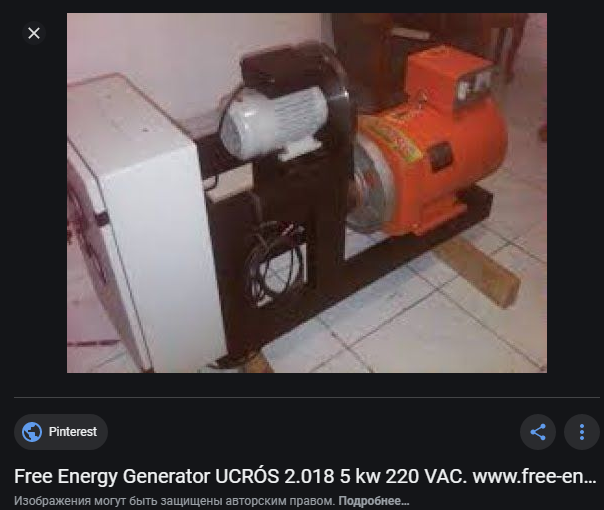

А вот Кралос сделал кому-то генератор на большую мощность с маховичком.
Но стёр он видео, картинка осталась в гугле. =)

Очень похоже на то,что мы сегодня обсуждали.


Только у него нету редуктора, а наверно есть шкив и точно есть маховичок. =)

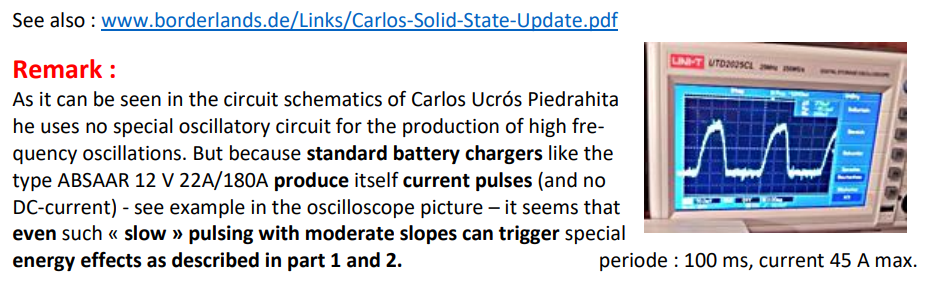

Ник Мудрецов пишет: КТо-то разгадал устройство Кралоса без движка и генератора.
www.borderlands.de/Links/Carlos-Solid-State-Update.pdf

Вложенный файл:

Имя файла: Carlos-Sol...e[1].pdf
Размер файла:1,067 KB

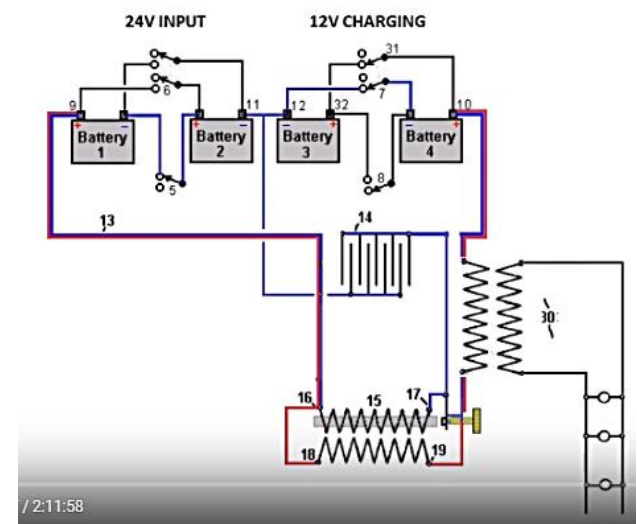

На тему без генераторной генерации энергии есть версия, что оно работает так:
www.borderlands.de/Links/Free_Energy_Multiplier.pdf





Тут говорят, что эта систем заряжает сама себя на халяву. =)
www.vems.hu/freeenergy/pajert62/Tesla_Ba...y_Switch_2.PGFED.pdf


Это называется типа Тесла СВИТЧ.
Я раньше не верил, но теперь постараюсь проверить. =)

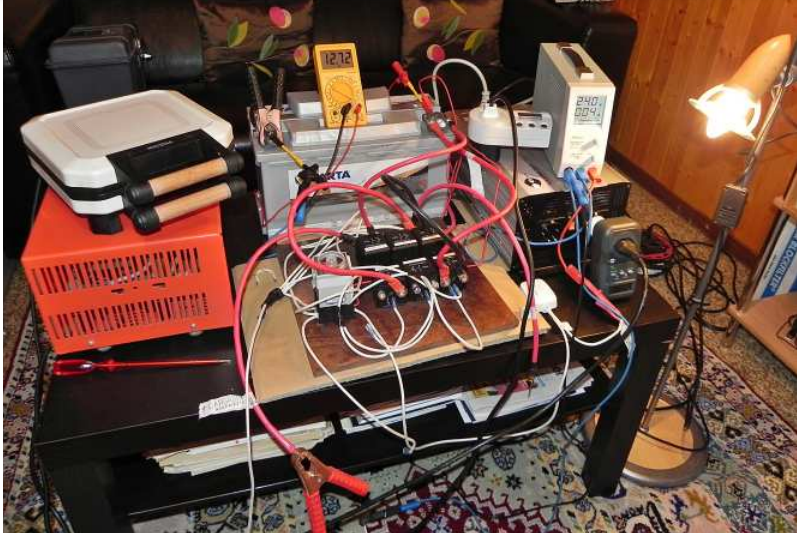

Немцы купили у Карлоса устройство.
На фотке видно, что там 6 релюшек.


Система зарядки аккумулятора Карлоса Укроса в домашней лаборатории Адольфа. Ucros снабдил схему таймером, который можно увидеть посередине. Остальные компоненты, такие как две батареи, зарядное устройство и инвертор, приобретались отдельно. =)

Источник: www.borderlands.de/net_pdf/NET0318S4-8.pdf

Продолжаю исследование.

Маховик (маховое колесо) — металлический диск большой массы, обеспечивающий стабильное функционирование мотора за счет накопления и последующей отдачи кинетической энергии. Выполняет в них следующие функции: снижение неравномерности вращения вала.

Вывод: Маховик не увеличивает крутящий момент, а помогает стабилизировать обороты при нагрузке электрического генератора.
Увеличивает крутящий момент только редуктор. =)

Если взять двигатель например на меньшее количество крутящего момента, то он будет работать на износ.
Поэтому желательно выбирать электродвигатель, который создаёт достаточный крутящий момент, который заявлен как номинальный, пусть даже через редуктор.

=========================================
6. РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ
6.1 Ресурсы, сроки службы и хранения.
6.1.1 Срок службы мотор-редуктора, не менее 5,5 лет.
6.1.2 Все эксплуатационные показатели редукторов и мотор-редукторов
рассчитываются исходя из значений входной частоты вращения n1 от 900
до 1500 об/мин.
Нагрузочная способность изделий (допускаемый крутящий момент
на тихоходном валу и допускаемые радиальные консольные нагрузки на валах)
рассчитана исходя из условия обеспечения ресурса работы:
- редукторов - не менее 10 000 часов;
- подшипников - не менее 10 000 часов.

Источник: krg.elcomspb.ru/download?download_id=43078
=========================================
10 000 часов работы редукторного двигателя - это 416 дней непрерывной работы 24 часа в сутки .

У Карлоса в первых экземплярах (с автомобильным генератором) есть маховик, а сейчас его нету. Значит он наверно нагружает мотор сверх мощности и придётся менять электрический мотор раньше срока, вот такое мнение.

Вот такая вот информация.

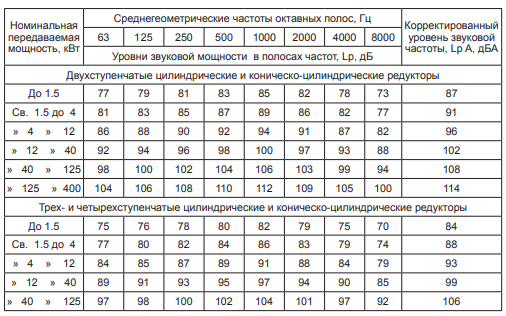

Источник: krg.elcomspb.ru/download?download_id=43078
Корректированный уровень звуковой частоты, Lp A, дБА.



То есть шум редукторного двигателя порядка 80-90 децибел.

В остальное время максимально допустимый уровень шума на территории возле дома не должен превышать 70 децибел в дневное время и 60 децибел (дБ) в вечернее. В квартире уровень шума не должен превышать 55 дБ днем и 45 дБ вечером.



Какой уровень шума наносит вред?

Если уровень шума достигает 70-90 децибел (дБ) и продолжается довольно длительное время, то такой шум при длительном воздействии может привести к заболеваниям центральной нервной системы. А длительное воздействие шума уровнем более 100 децибел (дБ) может приводить к существенному снижению слуха вплоть до полной глухоты. Поэтому вреда от громкой музыки мы получаем гораздо больше, чем удовольствия и пользы.


Шум дБ

Шум леса 10-24
Приготовление пищи на плите 40
Разговорная речь 45-60
Детский плач 80
Шум работы разнообразного офисного оборудования, пылесоса 80
Шум интенсивного уличного движения 80
Шум работающего мотоцикла, поезда 90
Шум ремонтных работ 100
Звук танцевальной музыки в ночном клубе 110
Автомобильный гудок 120
Шум пролетающего самолета 140
Смертельный для человека уровень шума, звук взрыва 200

Вывод: Лучше слушать шум листьев, чем жужжание двигателя. =)
