Проверка теорий марк генератор, типа БТГ.... давай проверим.
дружок, ну как там продвижение? я (мы) надеюсь что ты не кинешь нас? в смысле разберёшься в установке и ни кому не скажешь
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я тут тоже кое что накопал...
Будет возможность зайди в скайп...
между коротилкой Чипа и облучающей катушкой Тесла или качером, можно поставить знак равенства, так как что коротилка Чипа, что качер и катушка Тесла выполняют одну и ту же функцию...
Было ли у тебя такое что при включении качера или облучающей Тесла, нагрузка на полумосте или пуш-пуле, вместо того чтобы гореть ярче, наоборот тухла? а иногда и тухла совсем в ноль, например горит лампа накаливания от полумоста на 75 ватт, врубаешь рядом стоящий качер или катушку Тесла и лампа 75 ватт тухнет?
Было такое?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

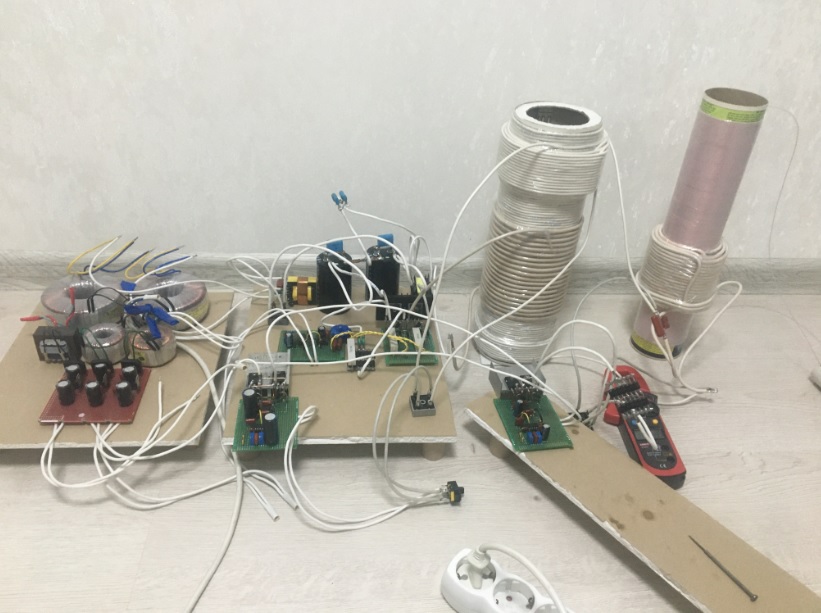

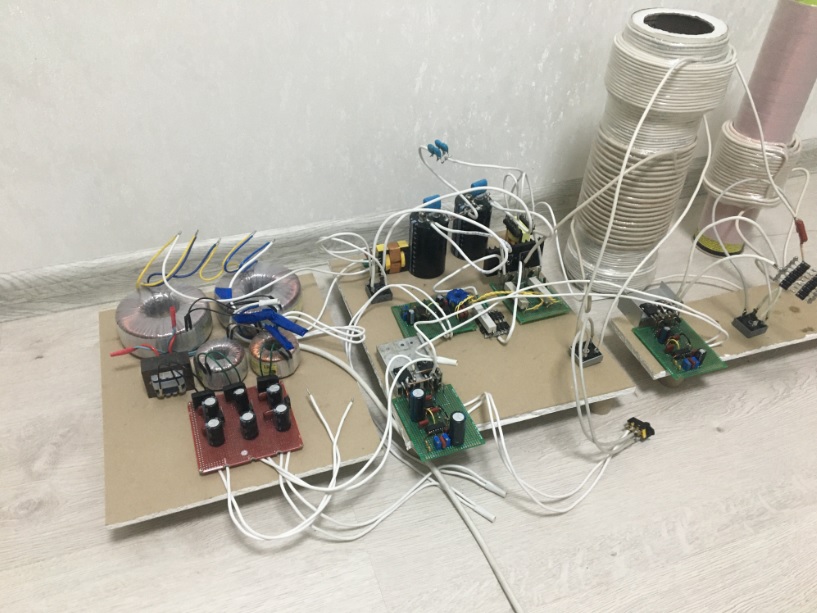

Использовался провод парки ПВ-3 2,5 мм^2 длиной 40 м.

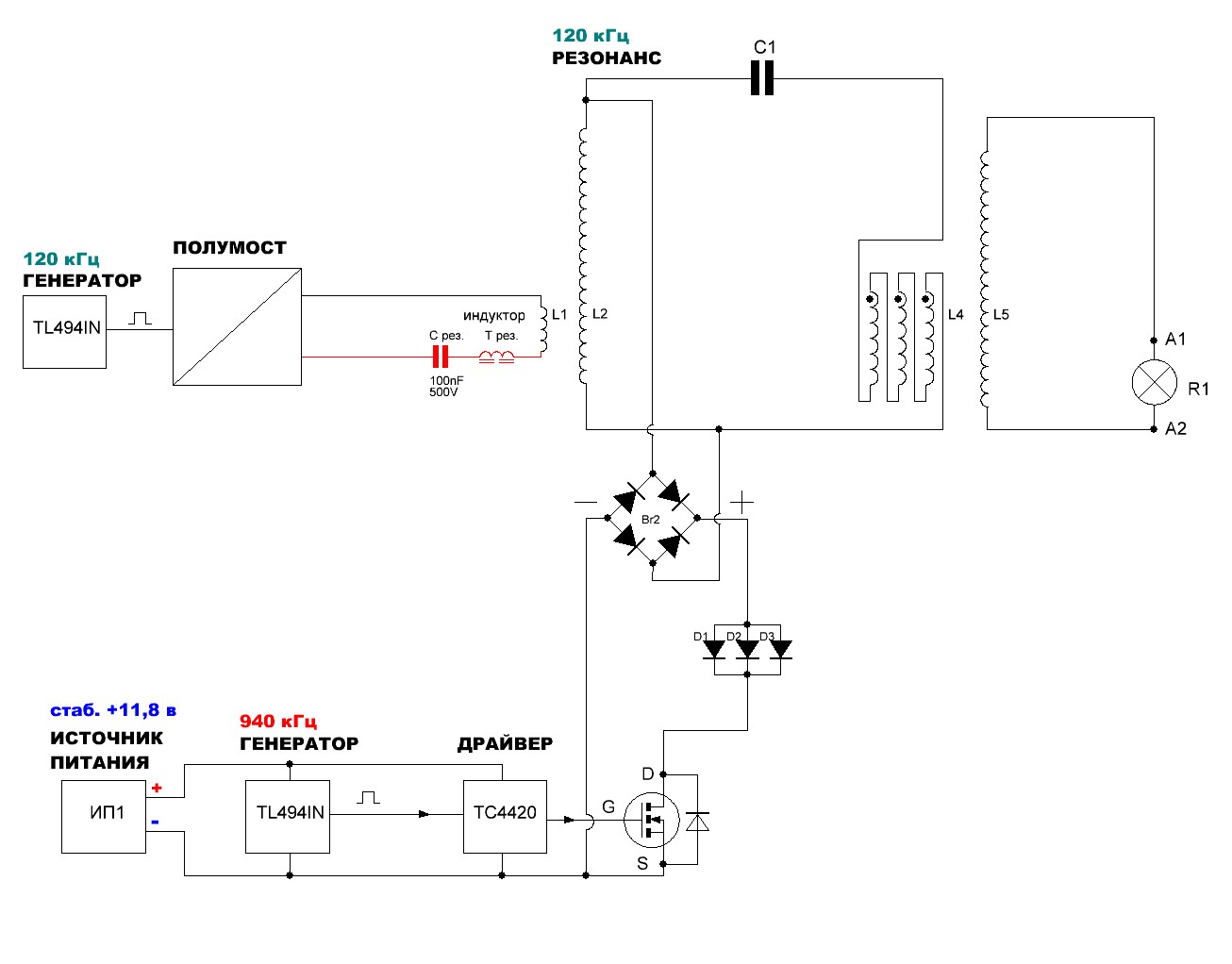

Задача была рассчитать частоту волнового резонанса катушки:
300 м провода дают задержку сигнала равную 2 микросекунды
составляем пропорцию для 40 метров
300 м - 2 мкс
40 м - 0,26(6) мкс
То есть ровный провод длиной 40 метров даст задержку распространения волны равную 0,26(6) мкс
0,026(6) мкс равно частоте в 3,76 МГц (переводим через онлайн калькулятор который легко ищется в поисковике, перевести мкс в Гц)
Теперь нужно узнать частоту волнового резонанса катушки , где уже ровный провод длиной 40 м, будет свернут в данную катушку...
нужно либо умножить задержку сигнала на x4 или делить частоту ÷4:
0,26(6) мкс x4 = 1,064 мкс
или
3,76 МГц ÷4 = 940 кГц
таким образом:
1,064 мкс = 940 кГц (частота волнового резонанса катушки длиной 40 метров).
Частота LC-резонанса этой же катушки, составляет 120 кГц.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Про гармонику согласен, но частота должна быть ограниченна до 100 кГц, т.к. производитель нормирует предельныеOsbourne пишет: кондеры CBB81 0.1uF 2000v, теслу можно качать на любой гармонике, третья лучше всего
токи до docviewer.yandex.by/view/0/?*=KzgX1%2FIk...ubz0wIn0%3D&lang=ruB)
А о частоте 1 мГц речи вообще не идет!!!
![:) :)](/media/kunena/emoticons/smile.png)
![:( :(](/media/kunena/emoticons/sad.png)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
GTA пишет: Привет !!!
Да тухла, но это зависит от конструкций и от мошности, сматря как настраивать.
У меня палучалас так что если пападаеш противофазе на адинаковых частотах.
Но там ешо есть куча проблем скаторими я сталкнулса.
То что на фотке я сделал биф с облучателем.
Я не мог панять что у Ромы что это было, но аказалос что ЛЦ резонанс у ТТ сразу на парядок снижаетса ниже волновова 1/4, значит у нево ето было не облучотель а проста индуктор накачки.
Но тут я ешо сталкнулса с индуктивной ямой , я пару лет назат етот вапрос задал у Руслана но так и неатветил толком.
Тоисть кагда индуктор намотан туже сторону то палучаетса идуктивная яма ,при условий если оба контура, индуктор и катушку настроить на одну частоту, то палучаетса харошая связ и увеличиваетса реактивная сопротивления и проста резонанс спадает по амплитуде.
Вот и патуму и бифеляр я насторил на третию гармонику относительна ТТ , чтобы ток и напряжения сложить, подругому непалучаетса можна и на пятой.
Важна чтоб ничотная гармоника.
Патаму если мы заганяем в резонанс и сместили у ТТ на ЛЦ и волновой и также у бифеляра то палучаетса такая картинка......
Что кагда катушка резонансе ток и напряжения противофазе и вот если ТТ работает на аснавной частоте а Биф на третей гармонике то на осцилограме и видна что идот сложения тока и напряжения по фозе.
И если ток и напряжения по фозе то у нас палуяаетса активка. И на выходе лампачка будет гареть ярче.
А если етот процес подругому и даже мы убиваем резонатор и лампачка тухнет.
Вот у меня так палучалос.
Но канешна эмкасний связи ешо конкретна мешает приходитса катушек друг от друга отодвигать.
Кроми етова там поевляетса третяя хрень биения частот на низких частотах 8 гц и ниже.
Ситуация знакомая, я долго не мог понять, почему при определенных настройках облучающей Тесла или качера с модуляцией, лампа вместо того чтобы гореть ярче наоборот тухла, этот вопрос было важно решить, возможно что это было связанно с невозможностью синхронизировать частоты модулированного качера или ТТ с съемной катушкой, в общем этот вопрос решился сам собой, вместо облучающего модулированного качера или облучающего ТТ, я использовал схему подкорачивания от Чипа.
И что я заметил при работе этой схемы, она также создает условия, когда лампа тухнет, в момент подкорачивания диодным мостом, при этом ток - возрастает, стандартный режим КЗ как бы.
Таким образом, качер или облучающий ТТ и коротилка Чипа одно и тоже, объясню процесс, почему лампа тухнет:
Качер или ТТ работающий в близи съемной катушки формирует ВЧ магнитный поток, который попадает на съемную катушку и физически замыкает магнитный поток этой съемной катушки, лампа тухнет, как и при режиме КЗ трансформатора, напряжение падает, ток уходит в максимум...
При работе коротилки Чипа, происходит все тоже самое, в момент подкорачивания мы замыкаем магнитный поток подкорачиваемой катушки трансформатора, ток возрастает, напряжение падает, все по классике...
Но есть и другой режим, обратный, напряжением у меня на обмотке при подкорачивании улетает свыше 1200 в, номинальное напряжение было 380 в (до момента подкорачивания)...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Было ли у тебя чтобы на пуш-пуле или на полумосте, один ключ грелся сильно, а второй ключ вообще был - холодный, при общей потребляемой мощности до 100 ватт.
На пуш пуле греется ключ второго полупериода, а на полумосте, ключ первого полупериода.
Проблема не с сквозными токами и деад таймом, ключи работают через драйвера где учтён деад тайм, а также вопросы по неправильному монтажу платы управления и силовой части платы также устранены...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Про пятницу забыл!Ersh пишет:
Тесла ставил сверху уединеную емкость, не для подгонки резонанса, а для связи со средой, для закачки зарядов оттуда. Сфера была первой обкладкой, среда была второй обкладкой. Когда он разряжал индуктивность на землю через нижний конец, то на сферу прилетали заряды из среды. Вот и весь фокус.... Но вы никак не хотите это понять. Ну чтож, долбите дальше резонансы.GTA пишет: .......
........
Тесла же ставил уединонаю емкасть и подганял ЛЦ низ к волновой частоты.
Никола, вам ясно сказал, "я не излучаю"
И этот $¢¶∆£&
![:evil: :evil:](/media/kunena/emoticons/devil.png)
Трансформатор Тесла в принципе очень плохо излучает, это не диполь Герца и резонансы здесь не при чём!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Трансформатор Тесла излучает в ближней зоне, то есть имеет электрическое поле, которое и зажигает лдс!Ersh пишет: Трансформатор тесла не излучает!!!
А кто лдс зажигает?а кто стриммеры пускает? Здец полный.... Это не излучение, нееее....
Кто его настраивает на 1/4волны? Когда происходит макс.излучения?
Что бы он стал полноценно излучать его нужно развернуть (не катушка) в линию, в треугольник, в квадрат и т. д., и всё это с определёнными параметрами!
Захочешь поучиться, а не просто умничать, почитаешь соответствующую литературу, к примеру: Карл Ротхаммель "АНТЕННЫ".
А про тороид ТТ GTA сказал абсолютно правильно.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Антон, а для чего первичная частота на 120 кГц? Чем не устраивает 50 Гц?AntonW пишет:
GTA пишет: Привет !!!
Да тухла, но это зависит от конструкций и от мошности, сматря как настраивать.
У меня палучалас так что если пападаеш противофазе на адинаковых частотах.
Но там ешо есть куча проблем скаторими я сталкнулса.
То что на фотке я сделал биф с облучателем.
Я не мог панять что у Ромы что это было, но аказалос что ЛЦ резонанс у ТТ сразу на парядок снижаетса ниже волновова 1/4, значит у нево ето было не облучотель а проста индуктор накачки.
Но тут я ешо сталкнулса с индуктивной ямой , я пару лет назат етот вапрос задал у Руслана но так и неатветил толком.
Тоисть кагда индуктор намотан туже сторону то палучаетса идуктивная яма ,при условий если оба контура, индуктор и катушку настроить на одну частоту, то палучаетса харошая связ и увеличиваетса реактивная сопротивления и проста резонанс спадает по амплитуде.
Вот и патуму и бифеляр я насторил на третию гармонику относительна ТТ , чтобы ток и напряжения сложить, подругому непалучаетса можна и на пятой.
Важна чтоб ничотная гармоника.
Патаму если мы заганяем в резонанс и сместили у ТТ на ЛЦ и волновой и также у бифеляра то палучаетса такая картинка......
Что кагда катушка резонансе ток и напряжения противофазе и вот если ТТ работает на аснавной частоте а Биф на третей гармонике то на осцилограме и видна что идот сложения тока и напряжения по фозе.
И если ток и напряжения по фозе то у нас палуяаетса активка. И на выходе лампачка будет гареть ярче.
А если етот процес подругому и даже мы убиваем резонатор и лампачка тухнет.
Вот у меня так палучалос.
Но канешна эмкасний связи ешо конкретна мешает приходитса катушек друг от друга отодвигать.
Кроми етова там поевляетса третяя хрень биения частот на низких частотах 8 гц и ниже.
Ситуация знакомая, я долго не мог понять, почему при определенных настройках облучающей Тесла или качера с модуляцией, лампа вместо того чтобы гореть ярче наоборот тухла, этот вопрос было важно решить, возможно что это было связанно с невозможностью синхронизировать частоты модулированного качера или ТТ с съемной катушкой, в общем этот вопрос решился сам собой, вместо облучающего модулированного качера или облучающего ТТ, я использовал схему подкорачивания от Чипа.
И что я заметил при работе этой схемы, она также создает условия, когда лампа тухнет, в момент подкорачивания диодным мостом, при этом ток - возрастает, стандартный режим КЗ как бы.
Таким образом, качер или облучающий ТТ и коротилка Чипа одно и тоже, объясню процесс, почему лампа тухнет:
Качер или ТТ работающий в близи съемной катушки формирует ВЧ магнитный поток, который попадает на съемную катушку и физически замыкает магнитный поток этой съемной катушки, лампа тухнет, как и при режиме КЗ трансформатора, напряжение падает, ток уходит в максимум...
При работе коротилки Чипа, происходит все тоже самое, в момент подкорачивания мы замыкаем магнитный поток подкорачиваемой катушки трансформатора, ток возрастает, напряжение падает, все по классике...
Но есть и другой режим, обратный, напряжением у меня на обмотке при подкорачивании улетает свыше 1200 в, номинальное напряжение было 380 в (до момента подкорачивания)...
(к тому же хватит эту коротилку называть "коротилкой чипа", этот вариант коротилки задолго до чипа показывал на схеме Тигр, а чип может только сильно материться и бить себя в грудь)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Alfic пишет:
Антон, а для чего первичная частота на 120 кГц? Чем не устраивает 50 Гц?AntonW пишет:
GTA пишет: Привет !!!
Да тухла, но это зависит от конструкций и от мошности, сматря как настраивать.
У меня палучалас так что если пападаеш противофазе на адинаковых частотах.
Но там ешо есть куча проблем скаторими я сталкнулса.
То что на фотке я сделал биф с облучателем.
Я не мог панять что у Ромы что это было, но аказалос что ЛЦ резонанс у ТТ сразу на парядок снижаетса ниже волновова 1/4, значит у нево ето было не облучотель а проста индуктор накачки.
Но тут я ешо сталкнулса с индуктивной ямой , я пару лет назат етот вапрос задал у Руслана но так и неатветил толком.
Тоисть кагда индуктор намотан туже сторону то палучаетса идуктивная яма ,при условий если оба контура, индуктор и катушку настроить на одну частоту, то палучаетса харошая связ и увеличиваетса реактивная сопротивления и проста резонанс спадает по амплитуде.
Вот и патуму и бифеляр я насторил на третию гармонику относительна ТТ , чтобы ток и напряжения сложить, подругому непалучаетса можна и на пятой.
Важна чтоб ничотная гармоника.
Патаму если мы заганяем в резонанс и сместили у ТТ на ЛЦ и волновой и также у бифеляра то палучаетса такая картинка......
Что кагда катушка резонансе ток и напряжения противофазе и вот если ТТ работает на аснавной частоте а Биф на третей гармонике то на осцилограме и видна что идот сложения тока и напряжения по фозе.
И если ток и напряжения по фозе то у нас палуяаетса активка. И на выходе лампачка будет гареть ярче.
А если етот процес подругому и даже мы убиваем резонатор и лампачка тухнет.
Вот у меня так палучалос.
Но канешна эмкасний связи ешо конкретна мешает приходитса катушек друг от друга отодвигать.
Кроми етова там поевляетса третяя хрень биения частот на низких частотах 8 гц и ниже.
Ситуация знакомая, я долго не мог понять, почему при определенных настройках облучающей Тесла или качера с модуляцией, лампа вместо того чтобы гореть ярче наоборот тухла, этот вопрос было важно решить, возможно что это было связанно с невозможностью синхронизировать частоты модулированного качера или ТТ с съемной катушкой, в общем этот вопрос решился сам собой, вместо облучающего модулированного качера или облучающего ТТ, я использовал схему подкорачивания от Чипа.
И что я заметил при работе этой схемы, она также создает условия, когда лампа тухнет, в момент подкорачивания диодным мостом, при этом ток - возрастает, стандартный режим КЗ как бы.
Таким образом, качер или облучающий ТТ и коротилка Чипа одно и тоже, объясню процесс, почему лампа тухнет:
Качер или ТТ работающий в близи съемной катушки формирует ВЧ магнитный поток, который попадает на съемную катушку и физически замыкает магнитный поток этой съемной катушки, лампа тухнет, как и при режиме КЗ трансформатора, напряжение падает, ток уходит в максимум...
При работе коротилки Чипа, происходит все тоже самое, в момент подкорачивания мы замыкаем магнитный поток подкорачиваемой катушки трансформатора, ток возрастает, напряжение падает, все по классике...
Но есть и другой режим, обратный, напряжением у меня на обмотке при подкорачивании улетает свыше 1200 в, номинальное напряжение было 380 в (до момента подкорачивания)...
(к тому же хватит эту коротилку называть "коротилкой чипа", этот вариант коротилки задолго до чипа показывал на схеме Тигр, а чип может только сильно материться и бить себя в грудь)

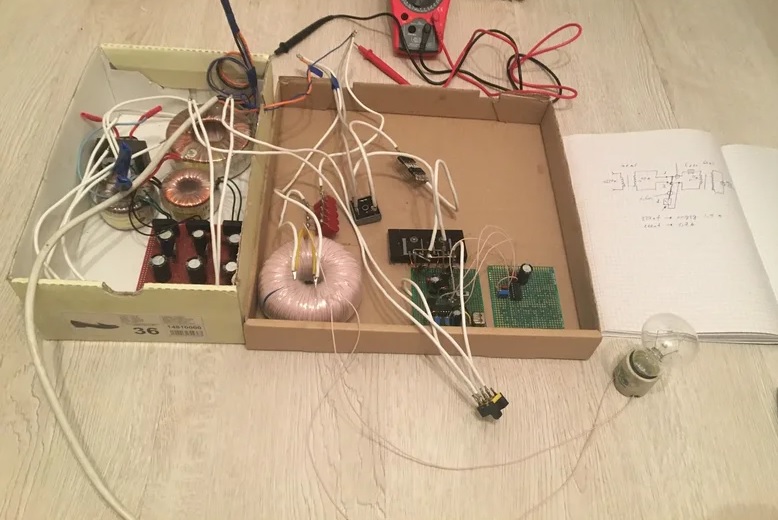

Сначала я сделал коротилку на железном трансе, сетевой 50 Гц, и проводил первые тесты по подкорачиванию, отработал разные режимы, например:
drive.google.com/file/d/1pzeBnfTyC8KpAb-...4j0/view?usp=sharing
drive.google.com/file/d/1dMoVqohjiQTfZCz...rDy/view?usp=sharing
включение переключателя, это включение коротилки...
но в чем косяк с железом и 50 Гц, в том что энергия тратится на перемагничевания, а также большая магнитная связь первичной обмотки и вторичной, которая замыкается через диодный мост, на ВЧ трансе такой жесткой магнитной связи - нет, и нет потерь на перемагничевания, так как нет сердечника, только воздух.
И другие тонкости настройки.
Перенести этот же принцип, но на ВЧ транс, было не так просто, но и результаты меня радуют и даже удивляют...
Делал тут подробный доклад для одних товарищей, но дело не пошло, интерес проявлен не был, только согласие на готовую рабочую модель...
Подробный доклад о данном способе подкорачивания:
drive.google.com/file/d/1wRVozyRJGkC_P8zOS4fbdbAMcTuvpZSI/view
(что касается теории, то она требует доработки и пересмотра некоторых ключевых моментов, которые были выяснены, практическим путем, позже, после написания доклада).
"коротилка Чипа" - уже на слуху у СЕ-шников, поэтому сразу понимают о чем речь...
