Опыты Д.Смита и Firefly(YOUTUBE).

Там действительно не всё так просто.

ВОт видео дядьки, который собрал схему Д.СМИТА и лампочку он подключил иначе, то есть между первичной и вторичной обмотками.


И это говорит о том, что Д.Смит распространял схемы и принципы частями, чтобы люди изучали смысл схем и процессов.
Он раскрыл все секреты частями.

Вот, что у меня получилось выяснить пока теориетически.

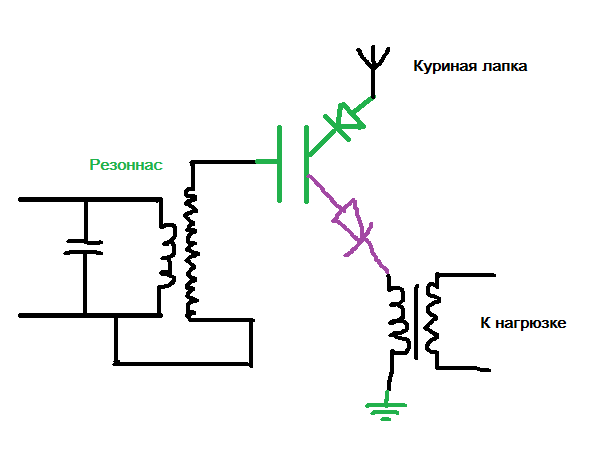

Вот одна из схем(то есть её часть), которая может работать на ура.

Спасибо за схему

29jay пишет: Спасибо за схему

Всегда пожалуйста.
Главное, чтобы схема работала с нагрузкой.
А это нужно проводить эксперимент.

Вот ещё один исследователь электрических(электронных) схем Д.Смита.
Он показывает как он ищет резонансную частоту обычной схемы Д.Смита.
Так же он показывает, что если сменить сигнал на синус, то резонанс пропадает мгновенно.

andreishal пишет:

Ник Мудрецов пишет: Там действительно не всё так просто.

У тебя в место антены (куринной лапки) должна быть земля на 10метров от другой земли, в видео парень просто не стал заморачиваться с двумя заземлениями.
А- то Капанадзе взял-бы лист металла и плевал-бы на землю!

Возможно 2 заземления помогут.
Это я учту, когда буду делать заземления. Благодарю.
Все покажет эксперимент и его результаты.
Спасибо.

andreishal пишет:

Ник Мудрецов пишет: Так же он показывает, что если сменить сигнал на синус, то резонанс пропадает мгновенно.

Интересно и какие ты сделал из этого выводы?

Покупать надо хороший двухканальный осциллограф.
А я пока заказал одноканальный.
Научусь работать с одноканальнымым, перейду на двухканальный, правда он в 4- раза дороже обходиться по стоимости.

Генератор сигналов заказал вчера.
Сегодня заказал 2 мультиметра, которые мерят до 20 А ток.
Клещи, которые мерят ток до 100А пришли недавно.

Так же заказал недавно разрядники на 220В с двумя и с тремя контактами для заземления, и крокодилы на 20А.

В общем готовлюсь к электрическим и электронным экспериментам.
Благодарю за моральную поддержку.

Деньги на ветер! Главное чтобы лапка была не от синюшной курицы, а от бройлера!

VOWA пишет: разрядник на 220 я б то же заказал.....

Вы молодец, что делитесь результатами опытов и покупок. Это благодродно.
А то, что разрядник на 230 В хорош, это 100% пригодиться для опытов.
На Алиэкспресс они по 10 штук продаются. Довольно дешёвые.
Порадовало то, что разрядники там даже с тремя контактными выводами есть.

Разрядники на Алиэкспресс.

Erskine пишет: а чё последние посты Ника удалили?

Их нужно все удалить, дабы народ не смешить!

ПРиветы!
Спасибо, что удалили последние посты.
На душе снова всё пучком.
Это полнолуние оказывается было.
А я думал с энергетикой внимания переборщил.

В общем удалось выяснить, зачем разрядник параллельно конденсаторам включен в схеме Д.Смита.
Он ограничивает напряжение резонанса и не пускает в обратку импульсы от катушки после подачи импульса.
А так я ещё схемку нашёл, пишут, что якобы хорошая. Но проверять всё равно следует экспериментально.
Аномальный преобразователь напряжения.rar


Ещё пару доков о двухтактном преобразовании.

А это вот книги, где можно набраться мудрости по расчётам двухтактных преобразователей.
По сути напряжение можно и более малое пускать от источника.
Я ко всему решил проверить схему Д.Смита на малых напряжениях.
Жду детали и устройства из Китая.

Вот книги, или их части.
Источники вторичного электропитания

Транзисторная преобразовательная техника

Всё чудо, по моему, кроется в трансформаторе Д.Смита, который не влияет на первичный контур параллельного токового резонанса.
Остальное дело за заземлением. В схеме создаётся высокий потенциал, а заземление с этим потенциалом создаёт, по моему, хорошую разницу потенциалов.

В общем жду детальки.
Буду экспериментировать с параллельным резонансом.


У Д.Смита параллельный токовый резонанс достигается за счёт подачи импульсов постоянного тока и напряжения.
В итоге в контуре появляется, как я понял, синус, который после выпрямляют т.к. так работает двухтактный преобразователь.

Этот резонанс просто так не рассчитать, на сколько я понял простым обычным путём, необходимо рассчитывать, на сколько я понял, экспериментально.
Придётся играть с частотой генератора сигналов, чтобы найти нужные параметры резонанса.

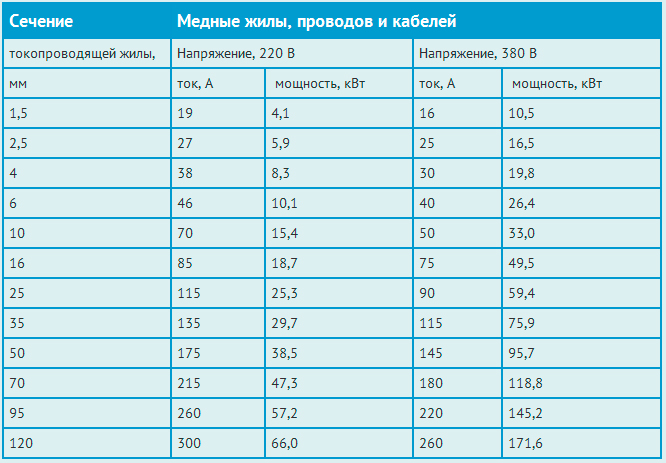

Самое главное, чтобы сечение провода катушки было верное.
А то в симуляторе, на холостом ходу, в резонансном параллельном токовом контуре показывает большие токи, до 20-100 Ампер в зависимости от параметров.

Для начала попробую в первичке малое сечение, 4-6 квадратов медного провода.
А если будет мало сечения, то поменяю частоту генератора и конденсаторы на более меньшую мощность.


Ещё заказал я конденсаторы и переключатели.

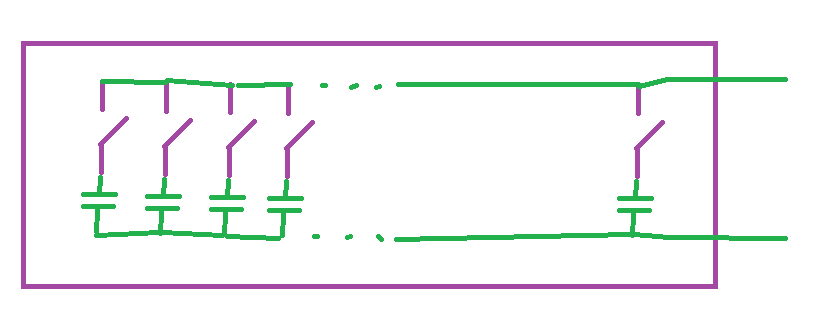

Буду делать конденсаторный переключатель для подбора резонансных показателей на второй катушке.
10pF 100 pF 1nF 10nF 100nF 1uF, все по 10-20 штук. Напряжением 400-3000 вольт.
И переключатели, с коробочкой, чтобы можно было переключать не выключая схему и смотреть на показания осциллографа.

Всем советую для опытов делать такую установку. Очень удобно, по моему.

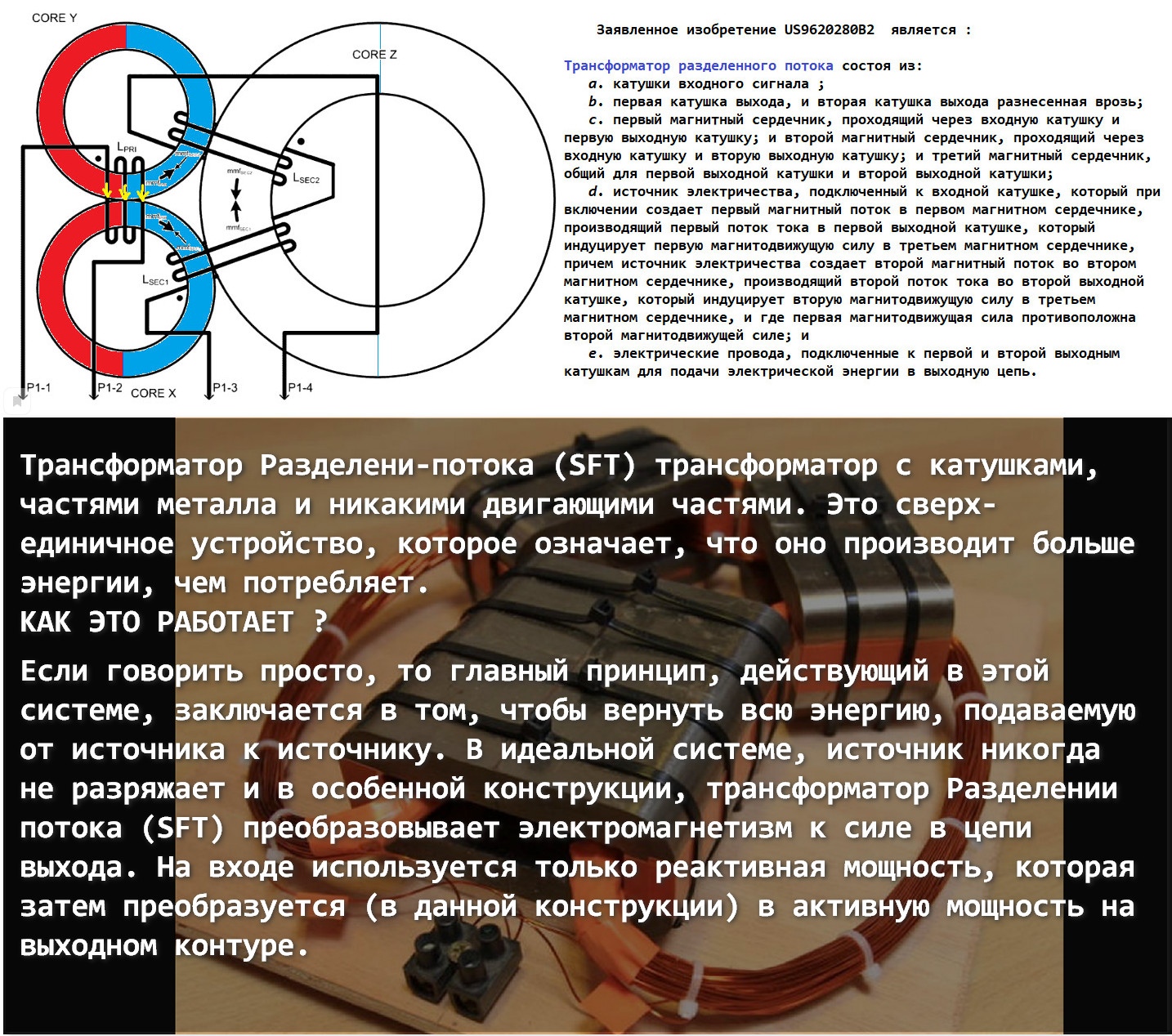

Ник чтобы котелок закипел, еще один хороший девайс.
