У кого есть схема БТГ Юровского?

Блин 8 Квт, я вот никак 10 милливатт СЕ не могу получить.

ru.wikipedia.org/wiki/%D0%AD%D1%84%D1%84...B3%D0%B5%D1%80%D0%B0

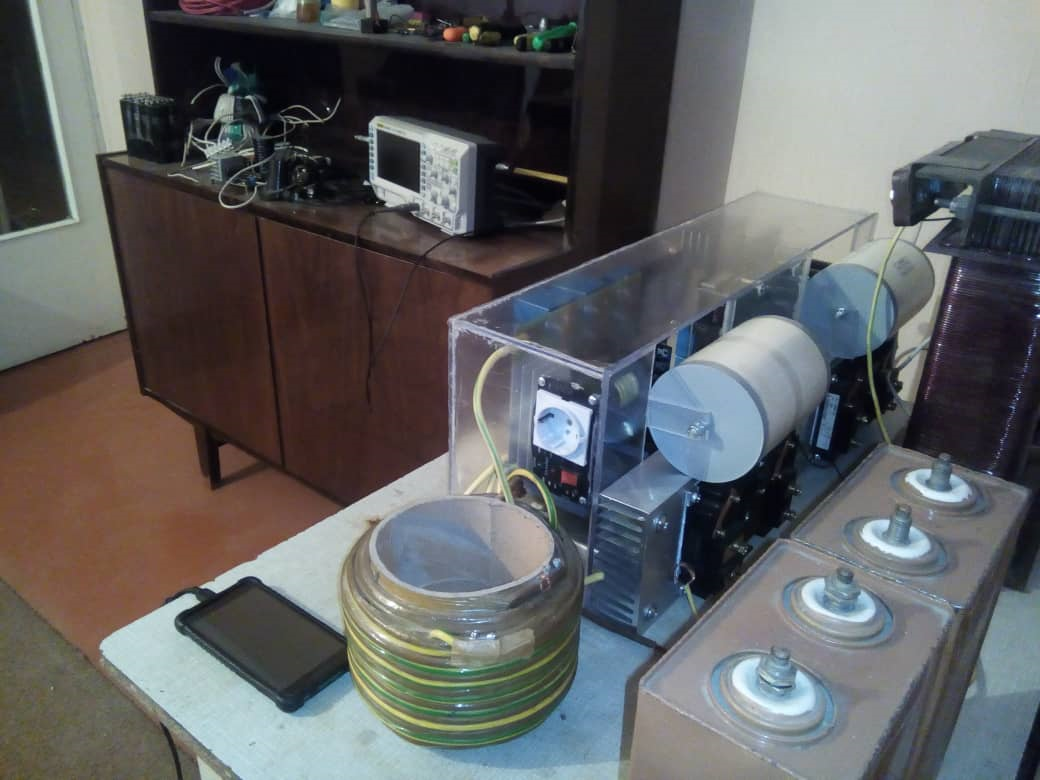

В продолжении темы, для "неверующих"!!! С разрешения автора я выкладываю настоящие фотки установки БТГ на 10кВт Алексадра Юровского .

Похоже с виду на хороший резонансный преобразователь, со всеми вытекающими...

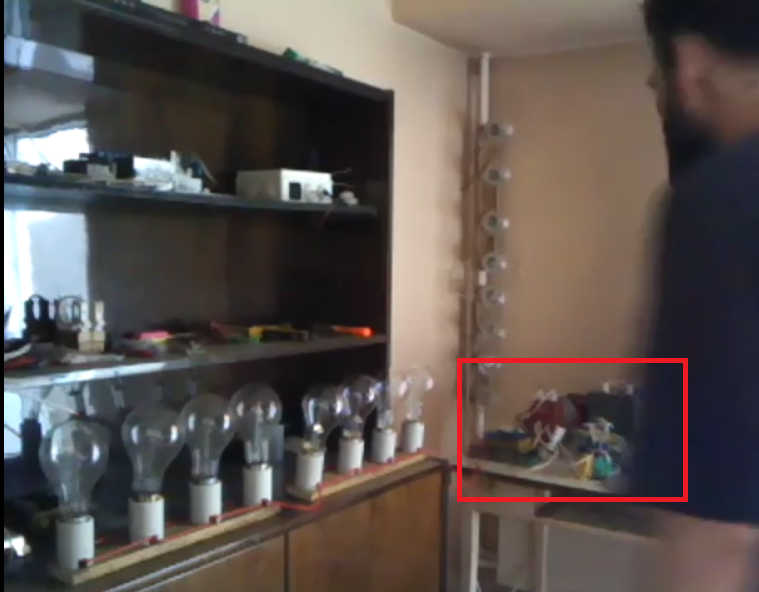

а тут другая установка?

AntonW пишет: Похоже с виду на хороший резонансный преобразователь, со всеми вытекающими...

Антон , ВЫ как хотите его можите называть . Но не один резонансный преобразователь сделанный по классике не будет работать в режиме самозапита под нагрузкой! Отдать должное А. Юровскому -он гений.

corn пишет: А работает это чудо? На второй фотке внизу слева , надеюсь это не нагрузка?

Нет. Это тот самый дроссель, что Дандров не смог сделать и у него из-за этого ничего толком и не пошло.

radioman пишет:

dozor пишет: В продолжении темы, для "неверующих"!!! С разрешения автора я выкладываю настоящие фотки установки БТГ на 10кВт Алексадра Юровского .

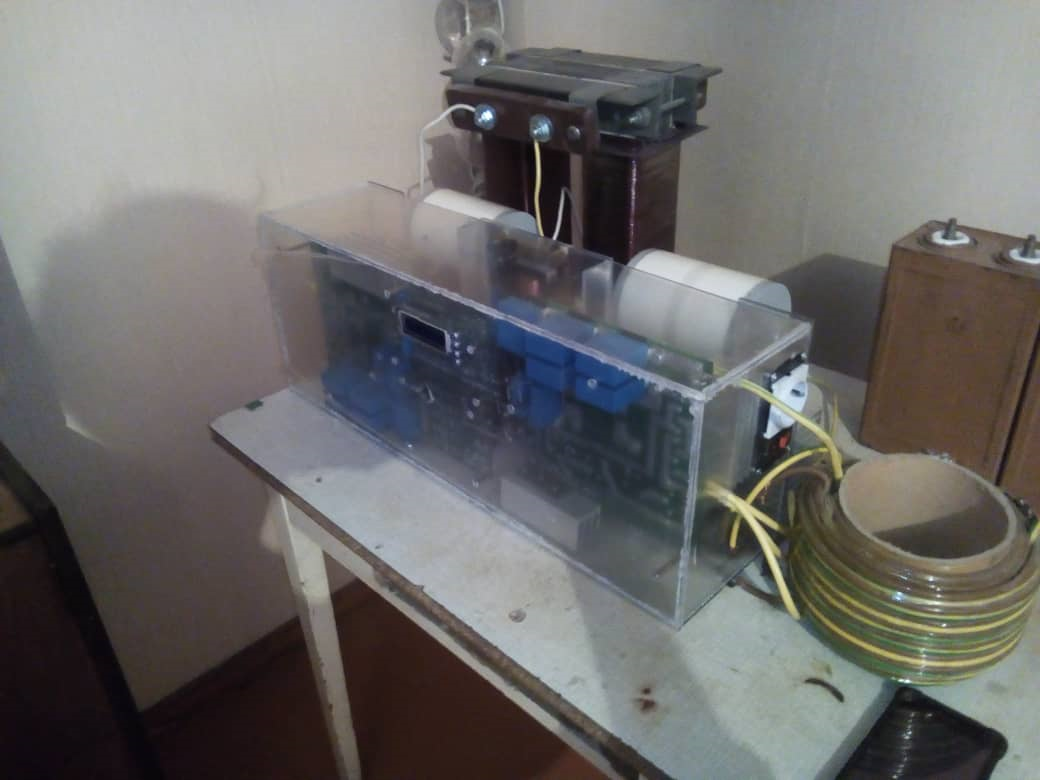

Это видимо, еще не собранная установка? Кондеры не подключены и сохранены перемычки на мощных ключах.

Да это только начала сборки, печатные платы драйверов на IGBT модули пока не установлены.

radioman пишет:

dozor пишет:

corn пишет: А работает это чудо? На второй фотке внизу слева , надеюсь это не нагрузка?

Нет. Это тот самый дроссель, что Дандров не смог сделать и у него из-за этого ничего толком и не пошло.

Странно, Дандорф такой матерый практик, а тут какой-то дроссель.

Я думаю тут та же история что и у Клёсова, есть эффект, есть мощность, но нет самого главного...

radioman пишет:

dozor пишет:

corn пишет: А работает это чудо? На второй фотке внизу слева , надеюсь это не нагрузка?

Нет. Это тот самый дроссель, что Дандров не смог сделать и у него из-за этого ничего толком и не пошло.

Странно, Дандорф такой матерый практик, а тут какой-то дроссель.

В том то и дело - что дроссель не простой, а спец намотки по бифиляру. Но Дандроф пошёл своим путем. И намотал как он понял свой дроссель, не прислушиваясь к советам самого автора. Думал что он сам с "усами". Но а автор и не настаивал делайте кто Вам мешает - ваше же право. Поэтому и по другим вопросам у Дандрофа и не получилось. Но не будет же автор раскрывать все свои секреты, на то его авторское право и есть! Так что без обид. Показать - показал, что бы не быть пиз-..... А вот подробности всей установки пока останутся за кулисами, без обид. Просто Александр Юровский действительно - гений нашей современности, у которого надо учиться и учиться.!

radioman пишет:

dozor пишет:

corn пишет: А работает это чудо? На второй фотке внизу слева , надеюсь это не нагрузка?

Нет. Это тот самый дроссель, что Дандров не смог сделать и у него из-за этого ничего толком и не пошло.

Странно, Дандорф такой матерый практик, а тут какой-то дроссель.

На подобных сайтах практиков хватает, причем есть такие у которых аппаратура по цене нескольких квартир... Одно но, установку Капанадзе не могут собрать уже 20 лет
