У кого есть схема БТГ Юровского?

mobilayzer пишет:

Ник Мудрецов пишет: ВОт например,что говорит один из тех,кто собирал установку.

Этот Дандорф любитель показывать ху...ню всякую магнитная раскачка сагеры всякие ху...ягеры но при этом ни одной нормальной осциллограммы приближенной к Юровскому я ни в одном из его видео не видел все какая то муть. Либо у него не получилось либо он специально водит людей в заблуждение

У Дандорфа получилась 1к 3 прибавка при очень слабой настройке. Осциллограммы действительно это подтверждают. Ну а теперь вопрос к Вам, если вы ранее делали схему по А. Юровскому так почему забросили её и не стали продолжать экспериментировать дальше?

dozor пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

mobilayzer пишет:

Ник Мудрецов пишет: ВОт например,что говорит один из тех,кто собирал установку.

Этот Дандорф любитель показывать ху...ню всякую магнитная раскачка сагеры всякие ху...ягеры но при этом ни одной нормальной осциллограммы приближенной к Юровскому я ни в одном из его видео не видел все какая то муть. Либо у него не получилось либо он специально водит людей в заблуждение

У Дандорфа получилась 1к 3 прибавка при очень слабой настройке. Осциллограммы действительно это подтверждают. Ну а теперь вопрос к Вам, если вы ранее делали схему по А. Юровскому так почему забросили её и не стали продолжать экспериментировать дальше?

Видимо человек раньше Вас понял, что это хрень.

Alfic пишет:

dozor пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

mobilayzer пишет:

Ник Мудрецов пишет: ВОт например,что говорит один из тех,кто собирал установку.

Этот Дандорф любитель показывать ху...ню всякую магнитная раскачка сагеры всякие ху...ягеры но при этом ни одной нормальной осциллограммы приближенной к Юровскому я ни в одном из его видео не видел все какая то муть. Либо у него не получилось либо он специально водит людей в заблуждение

У Дандорфа получилась 1к 3 прибавка при очень слабой настройке. Осциллограммы действительно это подтверждают. Ну а теперь вопрос к Вам, если вы ранее делали схему по А. Юровскому так почему забросили её и не стали продолжать экспериментировать дальше?

Видимо человек раньше Вас понял, что это хрень.

А ты чё у нас теперь mobilayzer за него отвечаешь?

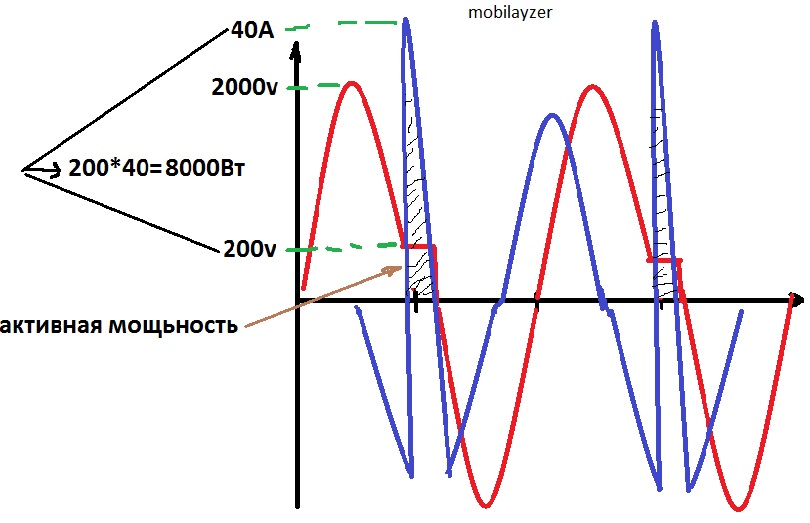

Я не забросил просто изучил эффект получения активки в реактивке вот набросал от руки что к чему в этом устройстве может кому пригодится.



После этой установки месяца пляски с бубном и анализа всех подобных устройств разработал свой вариант без всяких сливов переливов принцып тот же но реализация другая. Параллельный контур надо качать высоким напряжением. В общем держите резонанс и у вас все будет хорошо!

dozor пишет:

Alfic пишет:

dozor пишет:

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

mobilayzer пишет:

Ник Мудрецов пишет: ВОт например,что говорит один из тех,кто собирал установку.

Этот Дандорф любитель показывать ху...ню всякую магнитная раскачка сагеры всякие ху...ягеры но при этом ни одной нормальной осциллограммы приближенной к Юровскому я ни в одном из его видео не видел все какая то муть. Либо у него не получилось либо он специально водит людей в заблуждение

У Дандорфа получилась 1к 3 прибавка при очень слабой настройке. Осциллограммы действительно это подтверждают. Ну а теперь вопрос к Вам, если вы ранее делали схему по А. Юровскому так почему забросили её и не стали продолжать экспериментировать дальше?

Видимо человек раньше Вас понял, что это хрень.

А ты чё у нас теперь mobilayzer за него отвечаешь?

О, а мы оказывается на брудершафт пили, я и не заметил, ну тогда...
А ты, что не в курсе, что это форум, а не личная переписка и здесь любой может ответить на твои глупости?!

mobilayzer пишет: Я не забросил просто изучил эффект получения активки в реактивке вот набросал от руки что к чему в этом устройстве может кому пригодится.

После этой установки месяца пляски с бубном и анализа всех подобных устройств разработал свой вариант без всяких сливов переливов принцып тот же но реализация другая. Параллельный контур надо качать высоким напряжением. В общем держите резонанс и у вас все будет хорошо!

Ну вот и ответ! Молодец всё правильно понимаешь! Как ранее говорилось принцип работы БТГ правильный и рабочий! Что и требовалось доказать.

Я тут по быстрому эксперимент провёл небольшой.
Сердечник, на первичке 50 витков (10mH), на вторичке 20 витков (1mH). Так по замерам индуктивности.
На первый контур без конденсатора подаю 500Гц через ключ от батарейки 1.5 вольт.
На вторичке конденсатор 10nF, хотя можно без него.
И на выходе лампочка 12 вольт на 3 Вт, горит на 2 Вт 2/3 мощности.

Замеры тока пока не производил особые, жду мултиметры из Китая.
На холостом ходу под 30-40 вольт на выходе вторички.
При подключении лампочки на выходе как раз 11-12 вольт получается.

Подключал отдельную индуктивность как у Юровского во вторичке - эффекта никакого.
ПРовод 0.65мм2 на седечнике.

ПРосто резонанс получился пока что.
Соберу схему ещё раз, попробую другим проводом и дождусь мултиметров.
ПОстараюсь опубликовать результат со всеми замерами.

Хорошего дня. =)

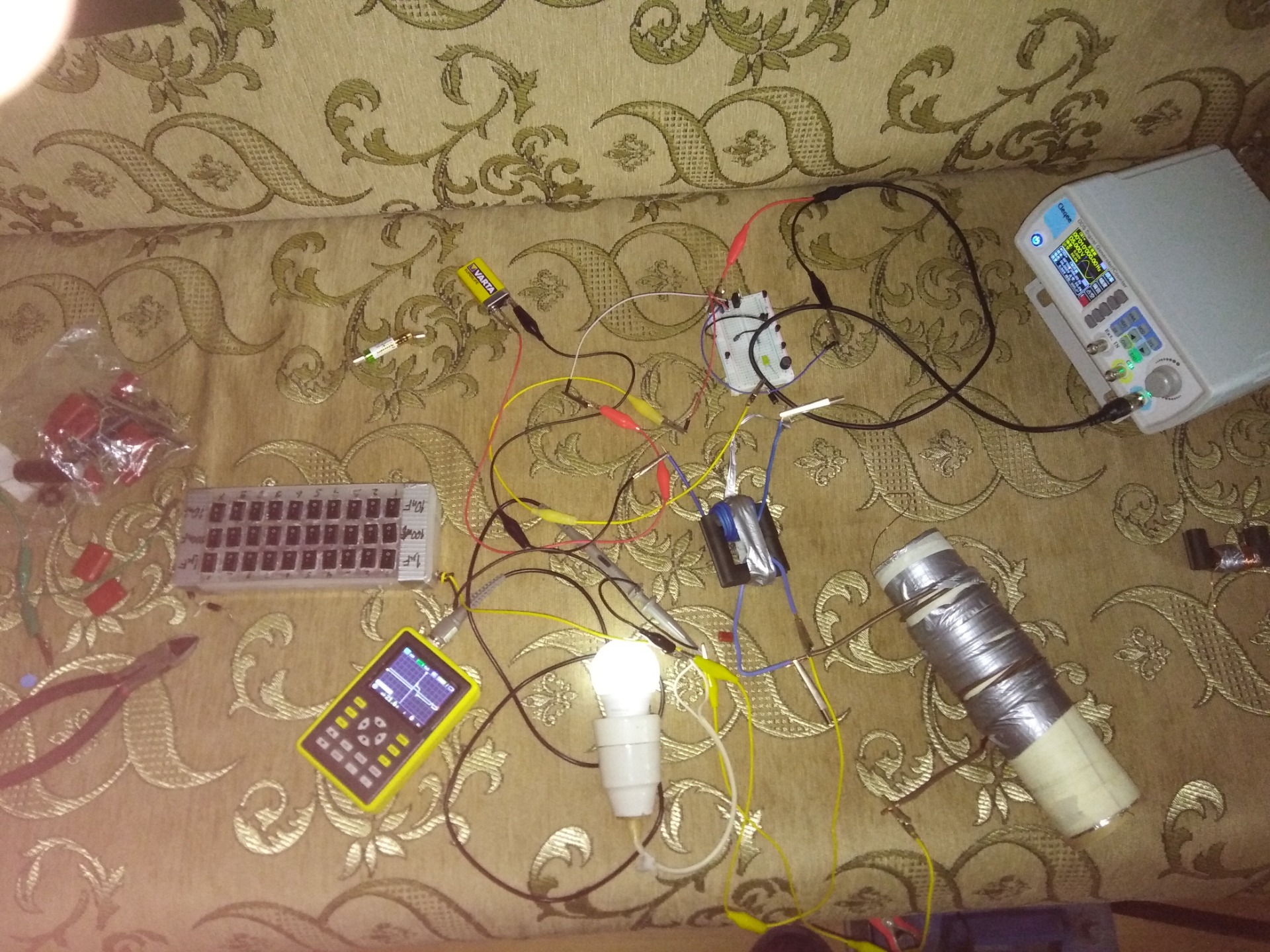

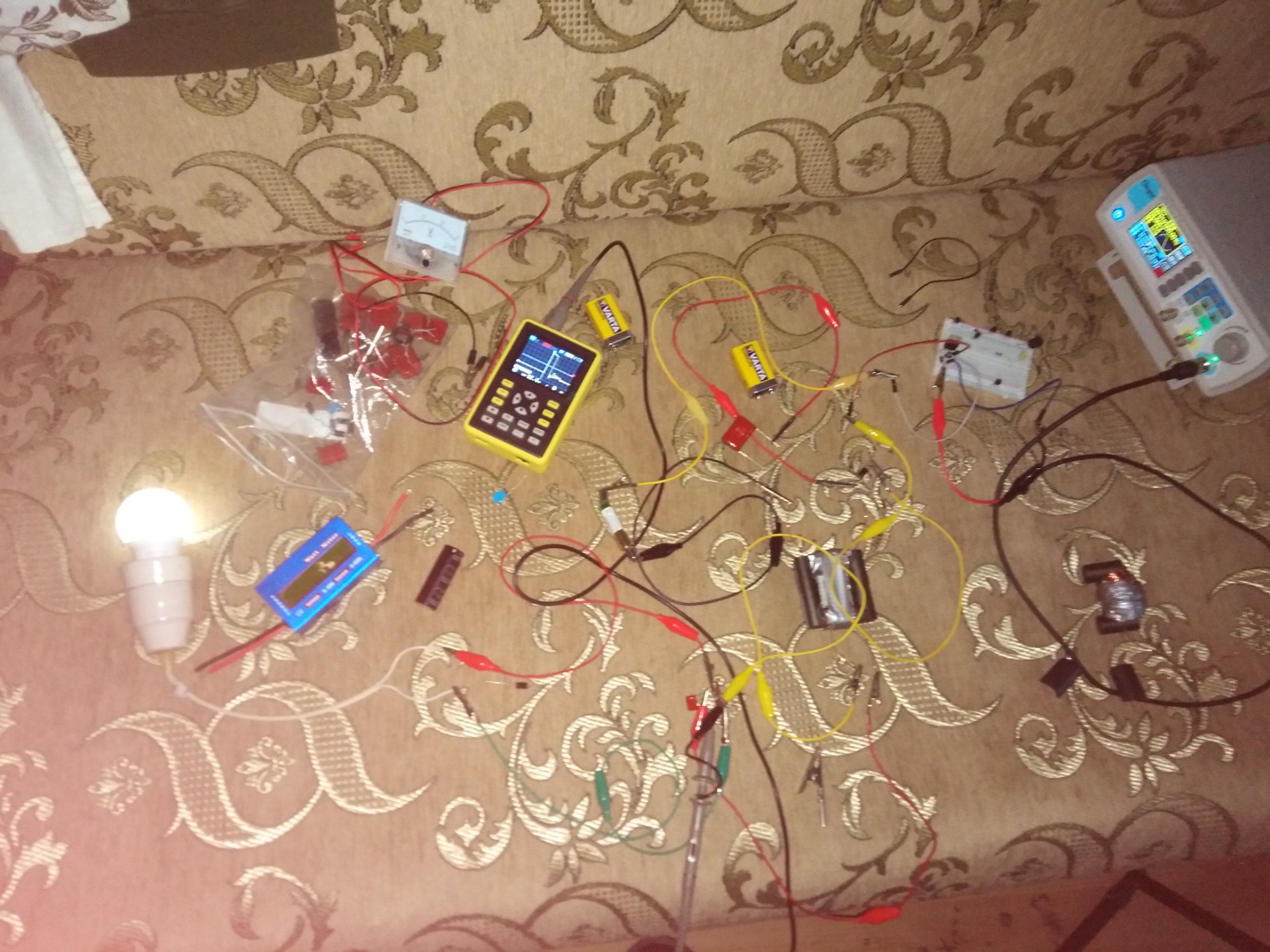

В общем проделал я серию экспериментов, на батарейке 8 вольт.Ток не мерил, жду мультиметры.
Лампочка 12 В 3 Вт горит. на ней 13-14 вольт. На холостом ходу под 30-40 вольт.
Сердечник намотан 24 витка 4мм проводом на первичке и три витка на вторичке тем же сечением.
Что с дросселем, что без разницы никакой.
Конденсатор на входе вообще не надо, на сколько я понял. От него меньше мощности.
На выходе 30нФ самый подходящий конденсатор, у меня целая хренька с конденаторами и можно подбирать включая включатели.

Не знаю на сколько там ток увеличивается, но напруга увеличивается 100% в 2 раз с нагрузкой.



ПРидут мультиметры, замерю ток. Мне кажется прибавка не очень то и хорошая.
Но если увеличить напргугу на входе возможно прибавка будет больше и эффект сработает.

А так если брать 1.5 вольт и 8 вольт, то частоту надо регулировать на своё напряжение у каждого элемента питания.
На частоте встречается несколько гармоник,т есть несколько периодов, когда увеличивается напряжение и ток.

В общем кто собирал схему,и у кого получилось получить на выходе больше, понимают,что и как, если конечно получилось получить больше.
То есть надо точно знать напряжение на входе и на выходе с током.А так это всё баловство.

Возможно материал и проницаемость сердечника играют большую роль.
Надо тогда точно рассказывать какой у кого сердечник.
У меня например сердечник UF16. Его проницаемость магнитную пока не знаю.
НО повышение напряжения происходит и резонанс есть.

То с дросселе, что без вообще никакой разницы.
Так, что эту схему, кто делал может рассказать, если у него работает, но только детально.
А так это просто сердечник в резонансе,с которого можно снимать мощность с потерями, но большую, чем на входе как мне кажеться.
В общем придут мультиметры через 20 дней, посмотрим какой ток на выходе.

Если как питающий элемент брать аккумулятор,и ваттметр подключать, то он показывать 2.5-2.7 Вт, а лампочка светит на 3 Вт.
Ток потребления 31mA с аккумулятора, напряжение 9.45В.
3Вт лампочка на 12 вольт, это потребление 0.25mA, то есть немного прибавка есть.

НО лампочка эта не простая, она работает как от переменки так и от постоянки от 12-85 вольтов, поэтому жду мультиметры и добуду ещё таких лампочек, чтобы побольше поставить. 2-3 штуки.

Хорошего дня. =)

Ник Мудрецов пишет: В общем проделал я серию экспериментов, на батарейке 8 вольт.Ток не мерил, жду мультиметры.
Лампочка 12 В 3 Вт горит. на ней 13-14 вольт. На холостом ходу под 30-40 вольт.
Сердечник намотан 24 витка 4мм проводом на первичке и три витка на вторичке тем же сечением.
Что с дросселем, что без разницы никакой.
Конденсатор на входе вообще не надо, на сколько я понял. От него меньше мощности.
На выходе 30нФ самый подходящий конденсатор, у меня целая хренька с конденаторами и можно подбирать включая включатели.

Не знаю на сколько там ток увеличивается, но напруга увеличивается 100% в 2 раз с нагрузкой.

ПРидут мультиметры, замерю ток. Мне кажется прибавка не очень то и хорошая.
Но если увеличить напргугу на входе возможно прибавка будет больше и эффект сработает.

А так если брать 1.5 вольт и 8 вольт, то частоту надо регулировать на своё напряжение у каждого элемента питания.
На частоте встречается несколько гармоник,т есть несколько периодов, когда увеличивается напряжение и ток.

В общем кто собирал схему,и у кого получилось получить на выходе больше, понимают,что и как, если конечно получилось получить больше.
То есть надо точно знать напряжение на входе и на выходе с током.А так это всё баловство.

Возможно материал и проницаемость сердечника играют большую роль.
Надо тогда точно рассказывать какой у кого сердечник.
У меня например сердечник UF16. Его проницаемость магнитную пока не знаю.
НО повышение напряжения происходит и резонанс есть.

То с дросселе, что без вообще никакой разницы.
Так, что эту схему, кто делал может рассказать, если у него работает, но только детально.
А так это просто сердечник в резонансе,с которого можно снимать мощность с потерями, но большую, чем на входе как мне кажеться.
В общем придут мультиметры через 20 дней, посмотрим какой ток на выходе.

Если как питающий элемент брать аккумулятор,и ваттметр подключать, то он показывать 2.5-2.7 Вт, а лампочка светит на 3 Вт.
Ток потребления 31mA с аккумулятора, напряжение 9.45В.
3Вт лампочка на 12 вольт, это потребление 0.25mA, то есть немного прибавка есть.

НО лампочка эта не простая, она работает как от переменки так и от постоянки от 12-85 вольтов, поэтому жду мультиметры и добуду ещё таких лампочек, чтобы побольше поставить. 2-3 штуки.

Хорошего дня. =)

Дружище! Там всё не просто и на коленке собрать не получиться. Надо сначала всё рассчитать, а потом делать. А Вы сразу решили делать не зная что надо делать. Во первых у А. Юровского резонансный транс сделан на Ш -образном сердечнике. На центральном керне во всю длину намотан провод , поверх него намотан вторичный провод , дроссель нужен обязательно (намотан бифилярно). При настройке сначала замеряют индуктивность первичной обмотки , затем замеряют индуктивность дросселя . Зная индуктивность дросселя и значение конденсатора определяют частоту резонанса второго контура.

dozor пишет:

Ник Мудрецов пишет: В общем проделал я серию экспериментов, на батарейке 8 вольт.Ток не мерил, жду мультиметры.
Лампочка 12 В 3 Вт горит. на ней 13-14 вольт. На холостом ходу под 30-40 вольт.
Сердечник намотан 24 витка 4мм проводом на первичке и три витка на вторичке тем же сечением.
Что с дросселем, что без разницы никакой.
Конденсатор на входе вообще не надо, на сколько я понял. От него меньше мощности.
На выходе 30нФ самый подходящий конденсатор, у меня целая хренька с конденаторами и можно подбирать включая включатели.

Не знаю на сколько там ток увеличивается, но напруга увеличивается 100% в 2 раз с нагрузкой.

ПРидут мультиметры, замерю ток. Мне кажется прибавка не очень то и хорошая.
Но если увеличить напргугу на входе возможно прибавка будет больше и эффект сработает.

А так если брать 1.5 вольт и 8 вольт, то частоту надо регулировать на своё напряжение у каждого элемента питания.
На частоте встречается несколько гармоник,т есть несколько периодов, когда увеличивается напряжение и ток.

В общем кто собирал схему,и у кого получилось получить на выходе больше, понимают,что и как, если конечно получилось получить больше.
То есть надо точно знать напряжение на входе и на выходе с током.А так это всё баловство.

Возможно материал и проницаемость сердечника играют большую роль.
Надо тогда точно рассказывать какой у кого сердечник.
У меня например сердечник UF16. Его проницаемость магнитную пока не знаю.
НО повышение напряжения происходит и резонанс есть.

То с дросселе, что без вообще никакой разницы.
Так, что эту схему, кто делал может рассказать, если у него работает, но только детально.
А так это просто сердечник в резонансе,с которого можно снимать мощность с потерями, но большую, чем на входе как мне кажеться.
В общем придут мультиметры через 20 дней, посмотрим какой ток на выходе.

Если как питающий элемент брать аккумулятор,и ваттметр подключать, то он показывать 2.5-2.7 Вт, а лампочка светит на 3 Вт.
Ток потребления 31mA с аккумулятора, напряжение 9.45В.
3Вт лампочка на 12 вольт, это потребление 0.25mA, то есть немного прибавка есть.

НО лампочка эта не простая, она работает как от переменки так и от постоянки от 12-85 вольтов, поэтому жду мультиметры и добуду ещё таких лампочек, чтобы побольше поставить. 2-3 штуки.

Хорошего дня. =)

Дружище! Там всё не просто и на коленке собрать не получиться. Надо сначала всё рассчитать, а потом делать. А Вы сразу решили делать не зная что надо делать. Во первых у А. Юровского резонансный транс сделан на Ш -образном сердечнике. На центральном керне во всю длину намотан провод , поверх него намотан вторичный провод , дроссель нужен обязательно (намотан бифилярно). При настройке сначала замеряют индуктивность первичной обмотки , затем замеряют индуктивность дросселя . Зная индуктивность дросселя и значение конденсатора определяют частоту резонанса второго контура.

Товарищ ДОЗОР Вы молодец, спасибо Вам за детали сборки, но я рассчитывать пробовал уже, симулятор врёт. =)
Резонанс у меня получается.
Делаю я по аналогии вот этой схемы. Ведь у этого дядьки работает. Верно ?


Да, дроссель мотаю я не бифилярный.
Но если у этого дядьки работает, то и у других может работать.

Я лично настраиваю резонанс на втором контуре, подавая импульсы на первый контур.
ТО есть по сути создаётся резонанс в первом трансформаторе. А второй контур он ведь для съёма верно ?

ТО есть можно по сути создать резонанс в сердечнике, а после создать разделение вторичной обмотки на две части, чтобы влияние на первичную обмотку было минимальным. Я пробовал подбирать конденсаторы и частоту, но у меня получается просто резонанс на выходе, возможно это и нужно ?
Ведь если конденсатор на входе если ставлю, то он уменьшает мощность и всё.

Я так понял, главное настроить резонанс сердечника. У меня сердечник пищит.
А после согласовать этот резонанс со вторым контуром.
Второй контур, на сколько я понимаю, можно просто сделать резонансным и эффект такой же, ведь разделение на дроссель и вторичку нужно лишь для съёма, верно ? =) Или я ошибаюсь. =)


ПРосто из одного видео я понял, что на первичке конденсатор нужен лишь для того, чтобы создать сдвиг тока и напряжения после полученного резонанса.
У меня сдвиг этот пока не получается.

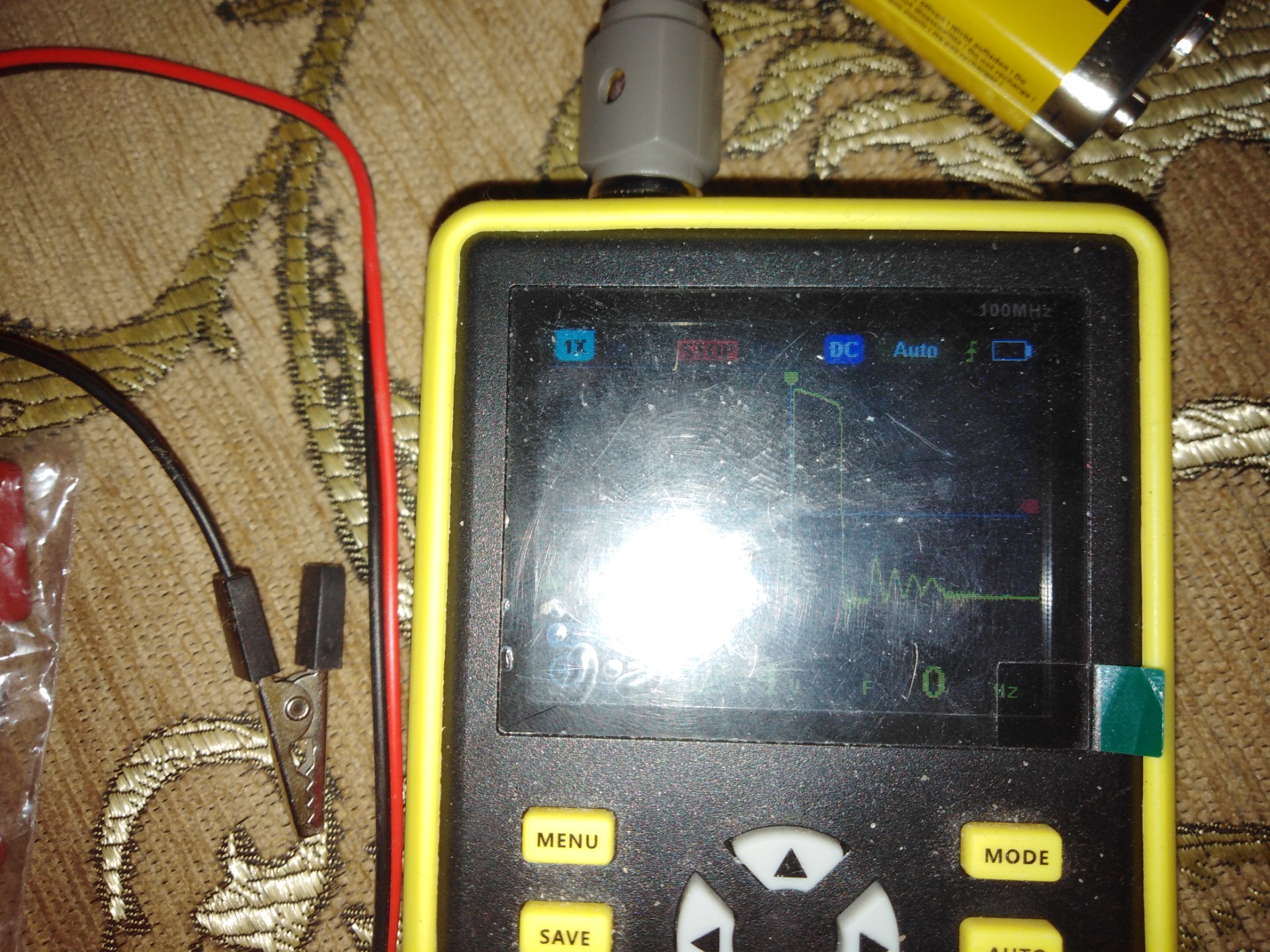

У меня есть осциллограф 4 канальный, если нужно сдвиг делать конденсатором на первом контуре, то буду делать. =)

На холостом ходу напряжение, да, хорошее, а при нагрузке оно уменьшается. Но я добуду лампочки и попробую. =)
Мне бы в 2-3 раза увеличить мощность входную, я уже буду доволен безмерно. =)

Хорошего дня =)
