У кого есть схема БТГ Юровского?

dozor пишет:

dozor пишет: Я же ранее писал что лично проверю в железе работу данной установки А. Юровского. Теперь можно смело сказать что установка А. Юровского действительно работает наперекор всем критикам и "доброжелателям". Пусть теперь умываются своей слюной...

Привет, Алексей!
Мой катастрофически низкий технический интеллект не позволяет сделать однозначный вывод о той фигне (привет, Rivaros), что избражена на фото, посему у меня к тебе просьба - если можно, повесь слева от фигни амперметрик с вольтметриком, а справа - перед нагрузкой в 40кВт, (ну хорошо, будем считать не 40, а 4 кВт ) тоже повесть амперметр с вольтметром и сфоткай, чтобы я мог своими глазами узреть величайший БТГ всех времен и народов..
Буду потом внукам и правнукам рассказывать про это видение

dozor пишет: Да это Дроссель, но специальной намотки. Вот общий вид моей установки. На ней красным проводом намотана катушка L3

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Специальная намотка опишется?
Спасибо.

Разобрался (для меня там все обмотки красные), стареем, на переваривание всё больше и больше нужно времени.

dozor пишет:

ЖекаК пишет: Здравствуйте dozor.
Насколько понимаю, L3 это дроссель?
Спасибо.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

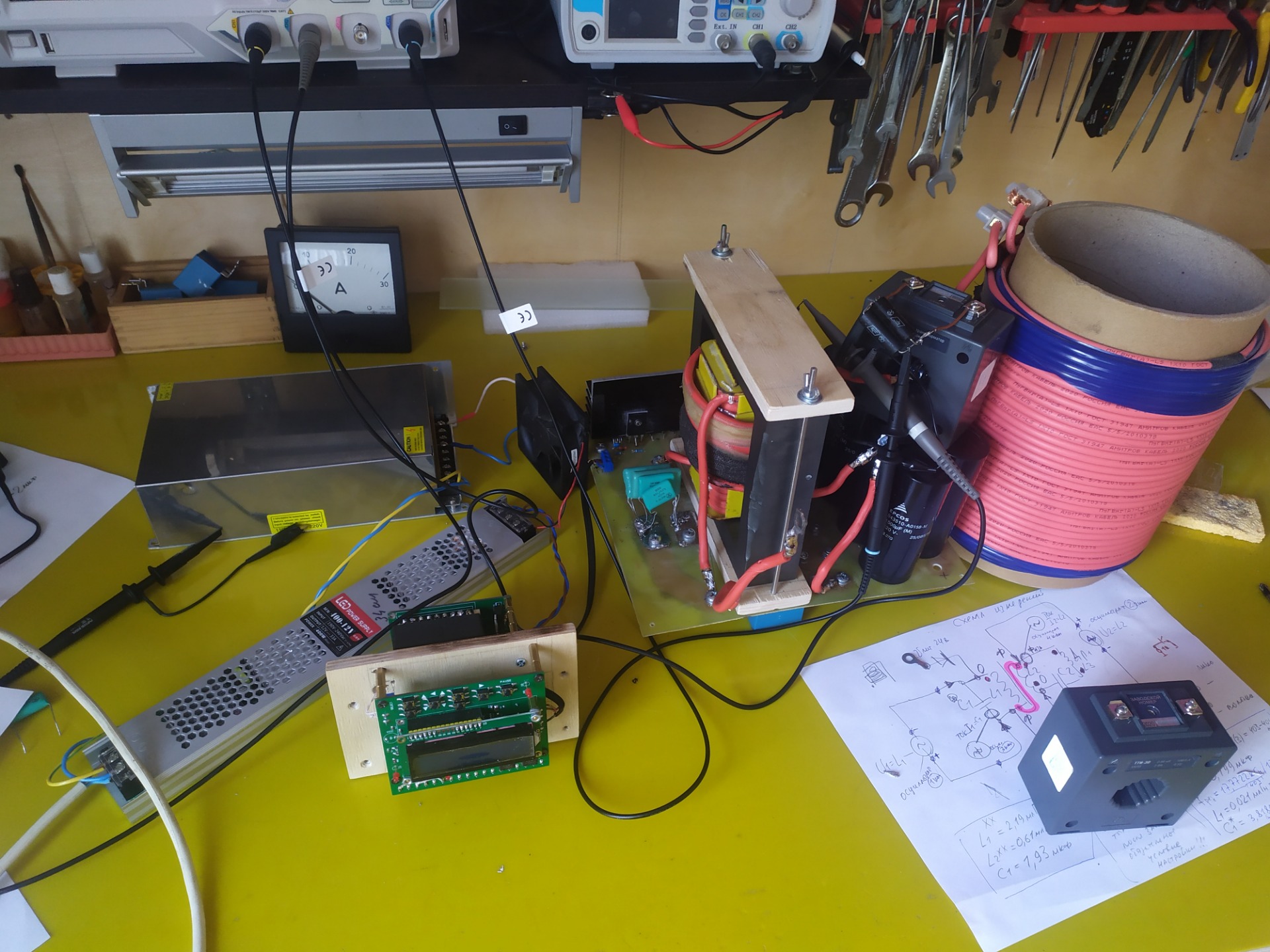

Да это Дроссель, но специальной намотки. Вот общий вид моей установки. На ней красным проводом намотана катушка L3

dozor, Вы молодец! Сделали открытие.
Теперь по этому пути пойдут люди =)
Расскажите подробнее о Вашем БТГ пожалуйста, интересно. =)
Как рассчитывали трансформатор, как сталь выбирали для трансформатора.
Куда и что подавали и где и что получали, если не сложно, расскажите.

Я вот тут нашёл трансформатор у Соколовского, у него там парные бифиляры на трансформаторе если не ошибаюсь и катушка с конденсатором.
Через частотник идёт частота нужная.


У него, по его словам 500Вт трнсформтор, но мне кажется там на все 5000Вт тянет трансформатор. Хотя могу ошибаться.
Я так понял, что если обмотку сделать бифилярной на одном сердечнике с несущей, то мощности будет больше.
НО это так догадки, ведь тот, кто собрал схему знает больше. =)

Буду ждать Вашего ответа, очень интересная схемка.
Было бы супер, если бы Вы рассказали и как подбирали сечение проводов и конденсатор исходя из каких парметров и.т.д.
Заранее спасибо. =)

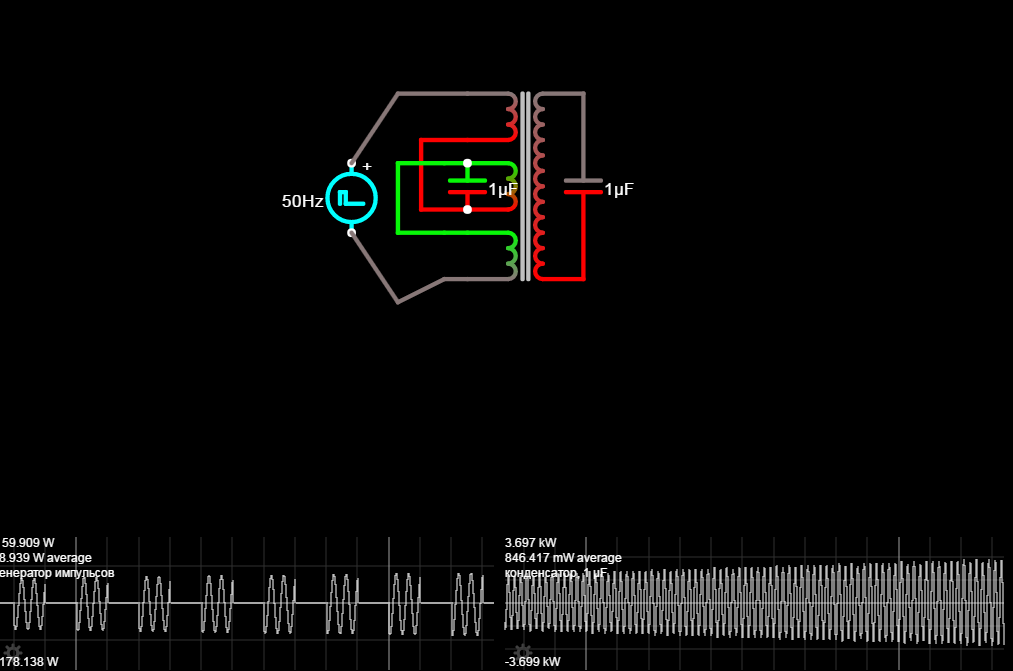

Вот схема, как я думаю как работает трансформатор Соколовского.
Водном из видео он показывает трансформатор на одной половинке и рассказывает, что поменял всего одну обмотку.
ВОт, по моему, принцип.
ТОлько кондёр надо верный и частоту подобрать под индуктивность.

С 200Вт 4000Вт.

Исходник в симуляторе




Возможно по похожему принципу работает и у Юровского, но с другой схемой.
ТО есть идёт сдвиг по фазе на одной из обмоток+резонанс. Верно ?

Да, удачи, только в опытах от аккумуляторов, а не от сети!

novator75 пишет: Дозор привет!
Видишь, нашим соискателям такое твоё пояснение не подходит. Так что пока не покажешь им работу с нагрузкой (желательно большой) и замерах на входе и выходе,
они тебе не поверят.
Удачи в опытах...

Не, ну не все не поверят..
Кто-то поверит! Вон товарищ Мудрецов поверил безоговорочно, и даже в свидетели призвал Соколовского с 5-ти киловатным БТГ в кармане..
Ну с ними понятно - они каждый день по два-три БТГ являют миру

А есть сомневающиеся скептики типа меня, которым пока не покажешь потребление с нагрузкой - не поверят, хоть ты им кол на голове теши

Так что заявления типа
"можно смело сказать что установка А. Юровского действительно работает"
желательно бы подкрепить замерами парочкой амперметров с вольтметрами...

Впрочем, я не настаиваю, сойдет и так, народ привык верить коллегам на слово..

novator75 пишет: Ну ведь Дозор чётко сказал что:
"Работа только началась по настройки силового модуля А. Юровского -это только один из элементов всей схемы. У него в установке два таких модуля и отдельный мощный выходной каскад. Но даже один силовой модуль показывает уже неплохие результаты. Так что всё ещё впереди".
Дайте ему доделать девайс и в целом продемонстрировать работу.
Дозор даёт понять что уже с первых шагов чётко подтверждается работоспособность схемы А.Юровского. На данном первом этапе он говорит об успехе запуска, а таких этапов по схеме минимум три.
Лично я не сомневаюсь в его успехе.

От сети у многих работает!
Почему мы не делать сразу от аккумуляторов, что бы меньше было вопросов, тем более, что потребление по словам экспериментаторов всего 100 с небольшим Ватт?!

novator75 пишет: Ну ведь Дозор чётко сказал что:
"Работа только началась по настройки силового модуля А. Юровского -это только один из элементов всей схемы. У него в установке два таких модуля и отдельный мощный выходной каскад. Но даже один силовой модуль показывает уже неплохие результаты. Так что всё ещё впереди".
Дайте ему доделать девайс и в целом продемонстрировать работу.
Дозор даёт понять что уже с первых шагов чётко подтверждается работоспособность схемы А.Юровского. На данном первом этапе он говорит об успехе запуска, а таких этапов по схеме минимум три.
Лично я не сомневаюсь в его успехе.

Уговорил!
Будем ждать законченный рабочий вариант от Алексея..
Его первое сообщения я истолковал так, что он показал на фотке ГОТОВУЮ установку Юровского. И я написал на эту картинку свой коммент.. Но пока я писал, Алексей повесил еще одно сообщение, откуда становится понятным, что это лишь некий набор железок к эксам по теме Юровского...
ЗЫ
На фотке все выключено, нет никаких приборов. тем не менее, в тексте заявлено что УСТАНОВКА РАБОТАЕТ! А коль работает, то покажите потребление и выхлоп, делов-то на три минуты..

Alfic пишет: Да, удачи, только в опытах от аккумуляторов, а не от сети!

Вы хотя бы на первых порах от сети сделайте, а потом поговорим о АКБ. Первоначальной задачей у меня было проверить сам принцип о котором рассказывал А. Юровский в своих роликах. Этот принцип построения БТГ я увидел и проверил что он рабочий!!! А остальное это уже дело техники и настройки всех процессов в установке. Их три этапа. Первый этап проверить и настроить силовой модуль(реактор). Второй этап -организация правильной накачки выходных силовых конденсаторов (заряд-разряд). Третий этап -организация съёма энергии с кондеров на выходной силовой трансформатор и подключение нагрузки с самозапитом. Пока на данный момент я сделал первый этап настройки. Всё остальное ещё впереди ...

NikAndr пишет:

novator75 пишет: Ну ведь Дозор чётко сказал что:
"Работа только началась по настройки силового модуля А. Юровского -это только один из элементов всей схемы. У него в установке два таких модуля и отдельный мощный выходной каскад. Но даже один силовой модуль показывает уже неплохие результаты. Так что всё ещё впереди".
Дайте ему доделать девайс и в целом продемонстрировать работу.
Дозор даёт понять что уже с первых шагов чётко подтверждается работоспособность схемы А.Юровского. На данном первом этапе он говорит об успехе запуска, а таких этапов по схеме минимум три.
Лично я не сомневаюсь в его успехе.

Уговорил!
Будем ждать законченный рабочий вариант от Алексея..
Его первое сообщения я истолковал так, что он показал на фотке ГОТОВУЮ установку Юровского. И я написал на эту картинку свой коммент.. Но пока я писал, Алексей повесил еще одно сообщение, откуда становится понятным, что это лишь некий набор железок к эксам по теме Юровского...
ЗЫ
На фотке все выключено, нет никаких приборов. тем не менее, в тексте заявлено что УСТАНОВКА РАБОТАЕТ! А коль работает, то покажите потребление и выхлоп, делов-то на три минуты..

Николай привет! Я спросил у автора разрешения снять ролик работы мой установки , он дал добро. Так что в ближайшее время сниму ролик и вышлю тебе и новатору 75 на эл. почту. А Вы уж сами посмотрите и выложите сюда. Пока это только прототип и настройка до конца не сделана. Нужна точная настройка на резонанс второго контура. А это не сразу получается нужно тщательно подбирать конденсатор С1 в первичном контуре. А это очень длительный процесс, но первая ласточка положительных результатов меня уже радует!
