У кого есть схема БТГ Юровского?

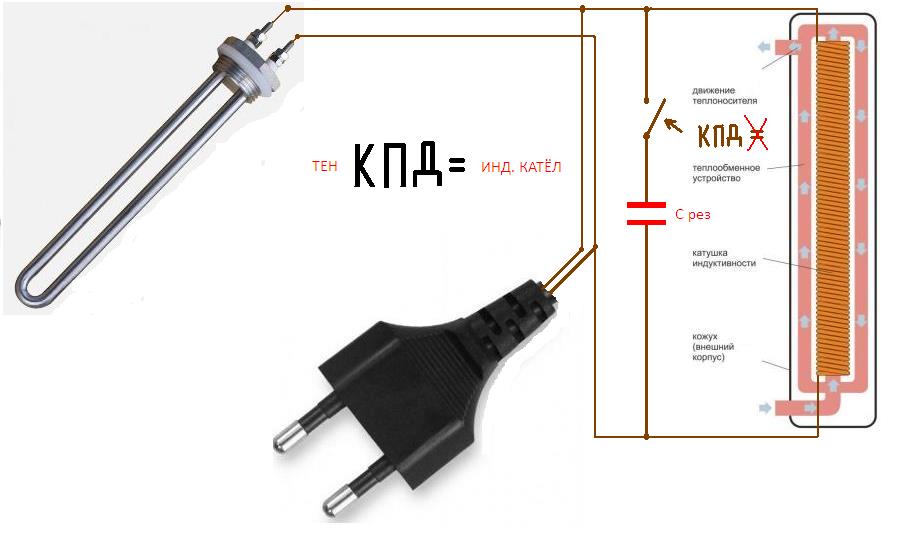

Tesla1974valentina пишет: Разве КПД тенов не больше?

возможно так, а может и нет. имхо.

Tesla1974valentina ..греет одинаково,, потребления от сети меньше.. имхо.
=====================================================================================
Параллельный контур на резонансной частоте имеет наибольшее сопротивление, в десятки раз превышающее его сопротивление на частоте отличной от резонанса. На частоте ниже резонансной комплексное сопротивление имеет индуктивный характер, на частоте выше резонансной — емкостной.

=====================================================================================
Последовательный контур на резонансной частоте имеет наименьшее сопротивление, в десятки раз меньше, чем его сопротивление на частоте отличной от резонанса. Т.е. полная противоположность параллельному контуру.

Немного о параметрах схемы. Есть один прием, который не разъясняет принципа, но позволяет приближенно посчитать элементы схемы и оценить частоту накачки – это свести систему связанных контуров к одному контуру. Для этого трансформатор связи представляется в виде трансформатора сопротивления через коэффициент – квадрат коэф. трансформации (см. например А.В. Хныков Теория и расчет многообмоточных трансформаторов, стр.14). Тогда во вторичный контур вместо трансформатора связи включается приведенная емкость из первичного, и затем сведя две емкости к одной, можно найти рез. частоту вторичного контура и это будет частота накачки.

Всем здравия! Решил написать о проделанной работе по схеме А. Юровского. Итак после продолжительной работы по сбору и монтажу компонентов и радиодеталей я собрал установку А. Юровского и приступил к испытаниям. Естественно у меня сразу ничего не получалось, т.к. не хватало достаточно знаний и опыта по данной тематике. Но с помощью самого автора у меня получилось "завести" установку! Что меня впечатлило больше всего что автор действительно выдающийся изобретатель своего поколения, всё что показывал и рассказывал в своих видеороликах -всё подтвердилось на практике на моей установке. Раньше я не до конца понимал , о чём говорит автор, но сейчас я понял и сильно был удивлен результатам. Теперь по порядку: Первичный контур у меня запитывается от ИП 24В (при этом так же подключен другой ИП 12В для схемы управления) итого от сети 220В потребление всех источников питания и всей схемы составляет по электронному ватметру 110вт. При этом вторичный контур разгоняется почти до 40кВт. (ток примерно в контуре составляет50-60А, напряжение доходит до 1.6кВ с учетом погрешностей беру половину этого напряжения 800В). Самое интересное другое , когда вносишь неоновую лампочку в катушку L3 последняя сильно загорается. Если вношу просто металлический предмет он начинает нагреваться! Но и это ещё не всё при этом действии начинает падать ток потребления из сети 220В, почти в 2 раза. Было по показаниям ватметра 110Вт при этом становится 49Вт!!!! Я немного в шоке!!! Вот такие пока первые результаты. Я же ранее писал что лично проверю в железе работу данной установки А. Юровского. Теперь можно смело сказать что установка А. Юровского действительно работает наперекор всем критикам и "доброжелателям". Пусть теперь умываются своей слюной...

Здравствуйте dozor.
Насколько понимаю, L3 это дроссель?
Спасибо.

dozor пишет: Всем здравия! Решил написать о проделанной работе по схеме А. Юровского. Итак после продолжительной работы по сбору и монтажу компонентов и радиодеталей я собрал установку А. Юровского и приступил к испытаниям. Естественно у меня сразу ничего не получалось, т.к. не хватало достаточно знаний и опыта по данной тематике. Но с помощью самого автора у меня получилось "завести" установку! Что меня впечатлило больше всего что автор действительно выдающийся изобретатель своего поколения, всё что показывал и рассказывал в своих видеороликах -всё подтвердилось на практике на моей установке. Раньше я не до конца понимал , о чём говорит автор, но сейчас я понял и сильно был удивлен результатам. Теперь по порядку: Первичный контур у меня запитывается от ИП 24В (при этом так же подключен другой ИП 12В для схемы управления) итого от сети 220В потребление всех источников питания и всей схемы составляет по электронному ватметру 110вт. При этом вторичный контур разгоняется почти до 40кВт. (ток примерно в контуре составляет50-60А, напряжение доходит до 1.6кВ с учетом погрешностей беру половину этого напряжения 800В). Самое интересное другое , когда вносишь неоновую лампочку в катушку L3 последняя сильно загорается. Если вношу просто металлический предмет он начинает нагреваться! Но и это ещё не всё при этом действии начинает падать ток потребления из сети 220В, почти в 2 раза. Было по показаниям ватметра 110Вт при этом становится 49Вт!!!! Я немного в шоке!!! Вот такие пока первые результаты. Я же ранее писал что лично проверю в железе работу данной установки А. Юровского. Теперь можно смело сказать что установка А. Юровского действительно работает наперекор всем критикам и "доброжелателям". Пусть теперь умываются своей слюной...

То есть Вы собрали индукционный нагреватель с хреновой настройкой который при внесении металла начинает входить в более экономичный режим, всё работает от сети и Вы в восторге?!
Однако...

Каждый раз, Дозор после нескольких постов восторга, пишет, сори парни бес попутал, замерял не правильно.

dozor пишет: Естественно у меня сразу ничего не получалось, т.к. не хватало достаточно знаний и опыта по данной тематике. Но с помощью самого автора у меня получилось "завести" установку! Что меня впечатлило больше всего что автор действительно выдающийся изобретатель своего поколения, всё что показывал и рассказывал в своих видеороликах -всё подтвердилось на практике на моей установке. Раньше я не до конца понимал , о чём говорит автор..

Дело не в том, что работает или нет, а в том как преподносится информация. Если я вам на "тарабарском", придуманным мной, языке расскажу что-либо, что вы обо мне подумаете?
Больше 50 процентов из того, что описал Юровский, придумано им самим, как "новое" понимание процессов, хотя это все можно описать классическими процессами, кратко и ясно. Отсюда и результат отношения к нему. Зачем придумывать понимание тока и напряжения, если уже это давно описано в школьной программе, разве что, если абстракция не охватывает это, то тогда можно "иносказательно", но упрощая, а не создавая "лишние" конструкции. Не зря существует бритва Оккама. И что приводит к еще большему непониманию, разве что попросить "спроецировать" автора свое понимание процессов на ваше восприятие.
И это называется не знание и опыт, которого не было, а конкретные указания типа "Возьми вон ту фигню и примени в этой фигне, чтобы вот эта фигня заработала". То есть, вы теперь понимаете что такое фигня 1, фигня 2 и фигня 3, но принцип так и остался за "кадром".

ЖекаК пишет: Здравствуйте dozor.
Насколько понимаю, L3 это дроссель?
Спасибо.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Вложение не найдено

Да это Дроссель, но специальной намотки. Вот общий вид моей установки. На ней красным проводом намотана катушка L3

Alfic пишет:

dozor пишет: Всем здравия! Решил написать о проделанной работе по схеме А. Юровского. Итак после продолжительной работы по сбору и монтажу компонентов и радиодеталей я собрал установку А. Юровского и приступил к испытаниям. Естественно у меня сразу ничего не получалось, т.к. не хватало достаточно знаний и опыта по данной тематике. Но с помощью самого автора у меня получилось "завести" установку! Что меня впечатлило больше всего что автор действительно выдающийся изобретатель своего поколения, всё что показывал и рассказывал в своих видеороликах -всё подтвердилось на практике на моей установке. Раньше я не до конца понимал , о чём говорит автор, но сейчас я понял и сильно был удивлен результатам. Теперь по порядку: Первичный контур у меня запитывается от ИП 24В (при этом так же подключен другой ИП 12В для схемы управления) итого от сети 220В потребление всех источников питания и всей схемы составляет по электронному ватметру 110вт. При этом вторичный контур разгоняется почти до 40кВт. (ток примерно в контуре составляет50-60А, напряжение доходит до 1.6кВ с учетом погрешностей беру половину этого напряжения 800В). Самое интересное другое , когда вносишь неоновую лампочку в катушку L3 последняя сильно загорается. Если вношу просто металлический предмет он начинает нагреваться! Но и это ещё не всё при этом действии начинает падать ток потребления из сети 220В, почти в 2 раза. Было по показаниям ватметра 110Вт при этом становится 49Вт!!!! Я немного в шоке!!! Вот такие пока первые результаты. Я же ранее писал что лично проверю в железе работу данной установки А. Юровского. Теперь можно смело сказать что установка А. Юровского действительно работает наперекор всем критикам и "доброжелателям". Пусть теперь умываются своей слюной...

То есть Вы собрали индукционный нагреватель с хреновой настройкой который при внесении металла начинает входить в более экономичный режим, всё работает от сети и Вы в восторге?!
Однако...

J Однако... каждый думает в меру своей испорченности... Работа только началась по настройки силового модуля А. Юровского -это только один из элементов всей схемы. У него в установке два таких модуля и отдельный мощный выходной каскад. Но даже один силовой модуль показывает уже неплохие результаты. Так что всё ещё впереди .
