Самозапит 100%

Привет!

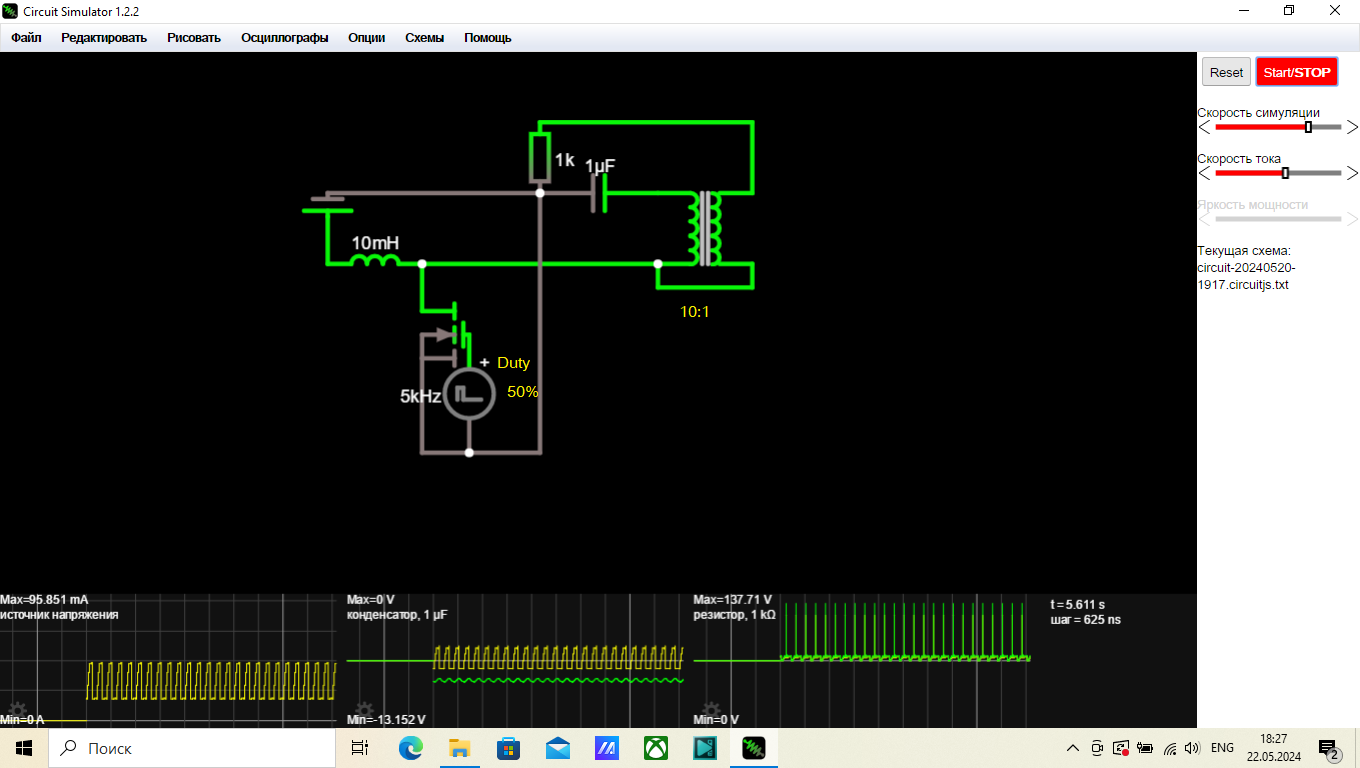

Скачивайте симулятор на комп, на сайте показывает неверно.
Вместо 0.1 показывает 10 умножитель.
А на компе всё верно.


Мощность снимаемая с резонанса в два раза больше мощности источника по RMS расчётам.


Спасибо за внимание.

Приветы!
Спалил вход импульсный генератора.
Зато схема работает.
На кондёр идёт напряжение с контура, и оно в 2-4 раза больше, чем на входе от меандра.
Ура!!!!!!

Это супер находка.
Я с кондёрами поиграл и с катушками, в общем теперь можно снимать мощность полезную с контура резонансного.


Ура!!!!

Надо теперь ток померить.

Спасибо за внимание.

Приветы!
Рано радуюсь.
В первом контуре нету резонанса, во втором есть.
Надо подбирать индуктивность и кондёры.

Спасибо за внимание.

Приветы!
В общем есть схема, та которую показал.

Она даёт прибавку, правда ток на ней скачет, но прибавка есть.
Самозапит не сделать, зато можно использовать схему как экономайзер.

ПОка мыслей новых нету.
Ищу какую-нибудь схему, которая работает, чтобы повторить и получить БТГ.
Если у кого есть пишите. Нужен БТГ. =)

Я пока свои эксперименты сворачиваю из-за того, что лень делать и нету идей.
Если у кого есть идеи - пишите.

Спасибо за внимание.

Приветы!
Нашёл видео в сети, где дядька показывает якобы ОВЕРУНИТИ.

Интересно, это у него на выходе 200мА ?
МОжет кто знает ?

Спасибо за внимание.

Приветы!
Всё мой генератор сигналов окончательно накрылся от экспериментов с резонансом.
Даже синус и меандр не работает теперь.
ПРи повышении напруги амплитуды выключаеться.
Пипец.
Тепенрь надо копить на новый, а новый так же наверно сгорит. ПОэтому не знаю что делать.
С экспериментами пока завязал.
Спасибо за внимание.

skazochnik пишет:

Приветы!
Всё мой генератор сигналов окончательно накрылся от экспериментов с резонансом.
Даже синус и меандр не работает теперь.
ПРи повышении напруги амплитуды выключаеться.
Пипец.
Тепенрь надо копить на новый, а новый так же наверно сгорит. ПОэтому не знаю что делать.
С экспериментами пока завязал.
Спасибо за внимание.

//////////////////////////////////////////
Работа с высоковольтными напряжениями обязательно приведёт к кончине задающего генератора или осциллографа. Периодически происходят электрические пробои ВВ ключей, в результате генерится очень короткий мощный импульс, его энергия распространяется не только по проводникам, но и по монтажу и поверхностям диэлектриков. Ни какие защиты выхода генератора не помогают. Мы перепробовали все известные варианты: различные пассивные делители, трансформаторы, оптроны, нувисторы (микрорадиолампы). В итоге, вернулись в низковольтный диапазон.

почему не подать через транс сигнал с гена на ключи ?

Приветы!
С ключами проблем не было.
Когда к резонансному контуру подключал от генератора напрямую, всё работало.
А сейчас генератор просто сдох в один момент. Печалька.
Впредь буду только через ключ подключать.
Спасибо за внимание.

Я давным давно применяю развязку через метровый кусок оптокабеля...
