Чербуратор_СЭ пишет:

Вложение не найдено

Выкладываете файл, будте добры объясняйте, что для чего и как , а то нашёл в нете выкинул а вы гадайте, без обид...

AntonW пишет:
Откуда такие сведения, и такие умозаключения?

- некакие килоамперы не нужны,
- наносекундные импульсы тоже.
- расчет бифилярной обмотки не составляет труда: намотал, замерил LC метром, значение емкости и индуктивности и вычислил рез. частоту. Это и будет оборная ВЧ частота при работе с ферритом.
- феррит любой , я использую 2500 проницаемости.

Что то вы все сильно усложняете!

интересно, чем вы измерили индуктивность бифиляра
При правильной намотке она имеет величину менее десятых долей наногенри , и емкость как вы измерили? Схему включения катушки и прибора предоставьте плизз .

А то мне видится что вы дилетант в РИ , .
Катушка о которой идет речь, должна иметь индуктивность не более ,1нГ , но провода, которыми она включена в схему импульсного генератора имеют на два порядка больше индуктивность чем сама катушка , поэтому монтаж имеет значение, поэтому разрядник и стоит непосредственно на одном конце катушки, что бы соединительные провода не ограничивали скорость нарастания тока в ней .

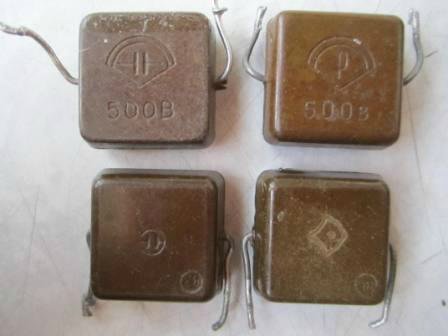

К сожалению тут влияет даже наличие выводов у конденсатора и его конструкция и материал диэлектрика. Мы использовали конденсаторы КСО , с откушенными выводами по длине 2мм, для последовательного соединения , 20 шт по 500 вольт

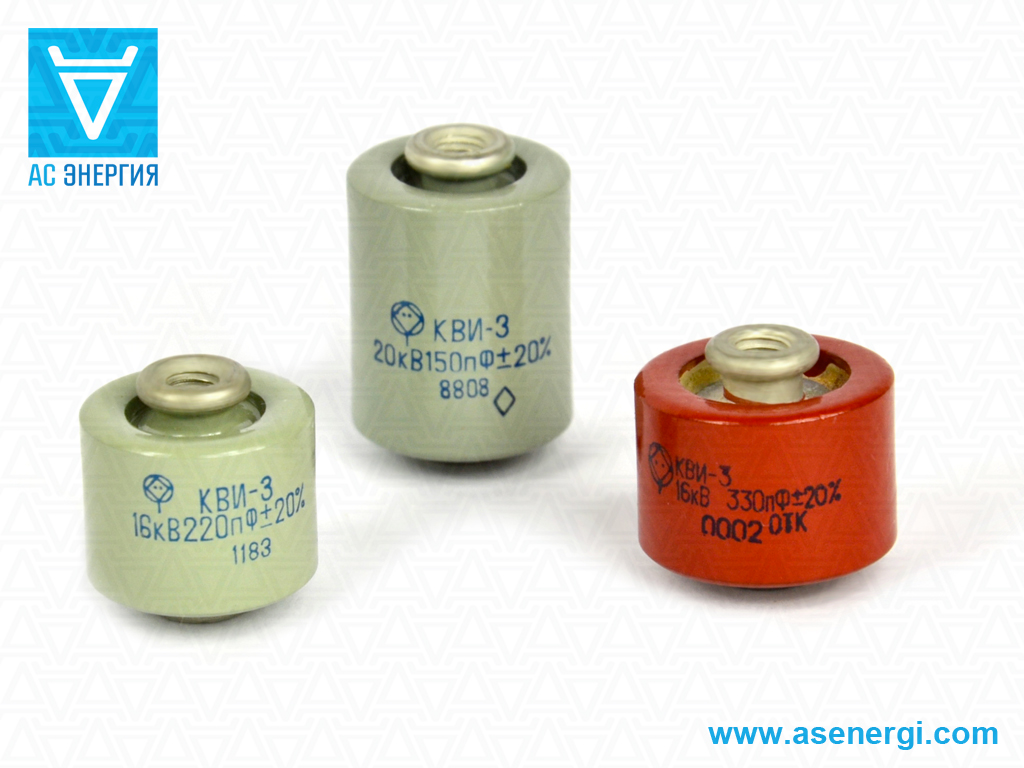

Конденсаторы другого типа, например КВИ-3 не дают требуемого тока, он ограничен потерями и реактивной мощностью.

К тому же батарея из КСО имеет приличную длину, что устраняет необходимость использования длинных проводов для соединения с катушкой. Паразитная индуктивность такого конденсатора выходит меньше раза в два чем у КВИ-3 включенного к катушке проводами по 10см.
Обратите внимание на это!

NikAndr пишет:

rk2188 пишет:

rk2188, а ты сам делал эту схему, или это сетевой репост?
Если делал, уточни, пожалуйста, следующее:
- каково назначение ключей S1 - S6?
- точки 7 и 14 - это питание логики?
- что означают светодиоды LED1 - LED4
- каковы частотные параметры регулировок?
- что имеется ввиду под внешним генератором - выход TTL или стандартные сигналы? Импульс, прямоугольник, синус?

Да, я ее делал, но левую часть позже ликвидировал, вот видео как она работает

точки 7 и 14 это питание логики
была идея питать схему от генератора Г3-111, но позже я от нее отказался,
светодиоды нужны для контроля работы логического нуля и единицы либо на герцовых частотах либо при нажатии на тестовые кнопки (или пинцетом)
S6 просто отключает левую часть схемы, S1 отключает режим генерации в левой части схемы и позволяет подключать внешний генератор,
а так левая часть схемы это низкочастотный генератор, правая более высокочастотный, при включении S6 на выходе имеем пачки импульсов.
С пачками я побаловался и отключил левую часть переделав ее в ячейку памяти - электронный пускатель, как видно на видео

Чуть позже я распишу как предположительно работает этот генератор более подробно, но пока скажу, что он состаит из двух частей - НЧ и ВЧ, которые могут давать СЕ и по отдельности, но вместе должны давать более серьезную прибавку и при их совместной работе необходима синхронизация. При наладке, как выясняется желательно более детально изучить работу этих частей по отдельности, т е отдельно настраивать НЧ часть состоящую из пуш пула с регулироваемой частотой и длительностью и съема и отдельно ВЧ часть представляющую встречный бифиляр и катушку съема.
Однако в ходе последних экспериментов было выдвинуто предположение, что НЧ блок вовсе и не предназначен для выдачи мощности в нагрузку напрямую, а нужен лишь для формирования сильного постоянно-переменного НЧ магнитного поля - меандра, при этом при определенных условиях НЧ часть и вовсе может превратится в трансформатор Кулдошина, т.е. при укорочении длительности имульсов мы можем накачивать съемную катушку с параллельным конденсатором выбросами ОЭДС, при этом частота накачки должна быть равна частоте съемного колебательного контура, а длительность импульсов должна подбираться, но это лишь один из интересных режимов. Второй вариант это ловля ЯМР отклика и тоже накачка им съема. Третий вариант должен быть лишь при больших напряженностях магнитного поля, возможно там идет трансмутация Fe56-Fe54 как у Мичал Мэйера

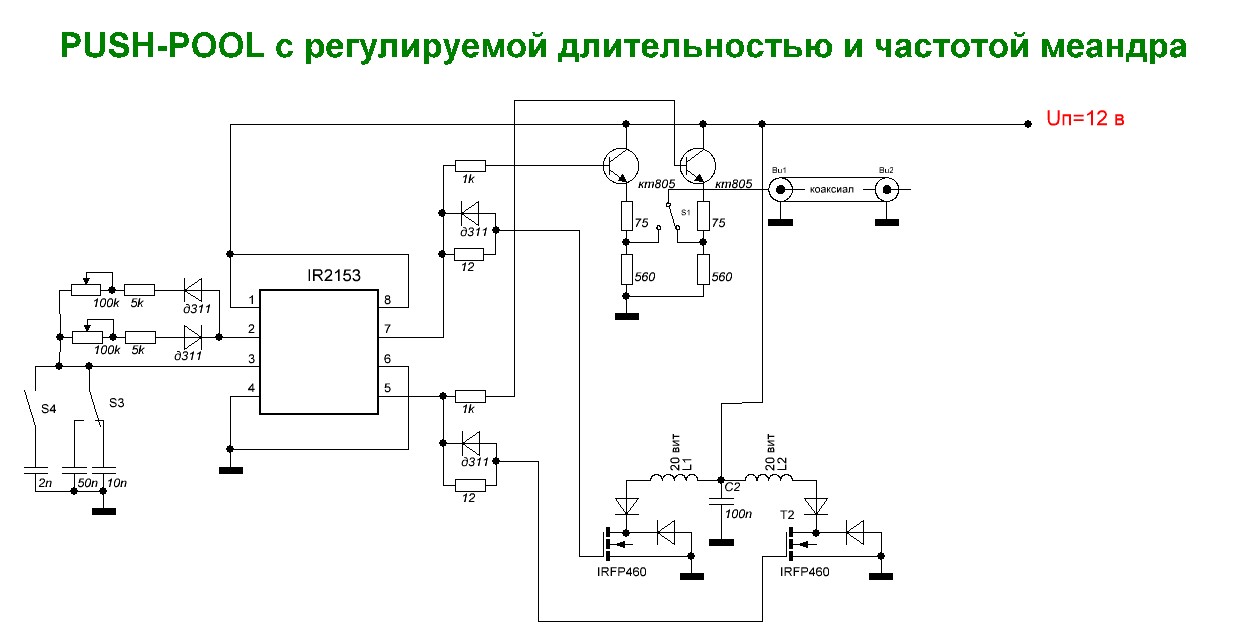

Собственно модифицированная и доработанная схема пуш пул (генератора накачки) выглядит так (схема что на видео)

в ходе последних экспериментов было выдвинуто предположение, что НЧ блок вовсе и не предназначен для выдачи мощности в нагрузку напрямую, а нужен лишь для формирования сильного постоянно-переменного НЧ магнитного поля - меандра, при этом при определенных условиях НЧ часть и вовсе может превратится в трансформатор Кулдошина, т.е. при укорочении длительности имульсов мы можем накачивать съемную катушку с параллельным конденсатором выбросами ОЭДС, при этом частота накачки должна быть равна частоте съемного колебательного контура, а длительность импульсов должна подбираться, но это лишь один из интересных режимов. Второй вариант это ловля ЯМР отклика и тоже накачка им съема. Третий вариант должен быть лишь при больших напряженностях магнитного поля, возможно там идет трансмутация Fe56-Fe54 как у Мичал Мэйера. В ВВ части неисключена важность стоячей волны электрического поля между двумя фольгами и ферритами меду ними, к тому же фольга видимо важна и между обмотками встречного бифиляра для лучшего распределения распредеоенной емкости. В любом случае при отдельной от всей системы настройки этого бифиляра мы должны наблюдаь отчетливый звон от подачи даже единичной искры, т.е. должны быть выражены резонансные свойства с хорошей добротностью
И еще. Установка на ферритах - очень гибкая, как я писал выше ее можно использовать в разных режимах. На ней можно поставить и простой эксп по товарищу Тигр2007 с самозапитом горшка на блокинг генераторе, для этого достаточно добавить резонансный кондер на на индуктор и подбирать частоту импульсов под контур регулируя длительность, собственно точно также работает и трансформатор Кулдошина, только резонансный кондер ставится на съем и также регулируется длительность импульсов и подстраивается частота накачки под частоту съемного контура. Далее при желании можно поэспериментировать с ЯМР, так как равномерное поле меандра очень подходит для обнаружения ЯМР ну и при супер токах можно даже попытаться выдти на ядерный генератор Мичала Мэйера с трансмутацией. Встречный бифиляр также интересен, так как выбросы частоты ЯМР может не взять съемная обмотка, а именно достаточно высокочастотный резонатор на встречном бифиляре может взять ЯМР выбросы и объединившись с какой-то близкой частотой образовать рыбки (биения), которые можно пустить в нагрузку. Собственно в таком режиме прямого прохождения энергии потраченный на меандр в нагрузку нету, также в нагрузку не должны идти и импульсы разрядника, а вот биения ЯМР и бифиляра могут образовать низкочастотный синус, что я однажды и фиксировал. Стоячая волна электрического поля может также выступать в роли накопительного резонатора

rk2188. хорошо что вы проводите опыты и пытаете разобраться, но почитав ваши выводы о проистекающих процессов, вы не поняли суть , суть заключается не в том чтобы подать сильное постоянно-переменное НЧ магнитное поле - меандр. а наоборот.


Сначала вы находите резонансную частоту вашей катушки на ферритах, то есть вы берете ферритовые сердечнике сложенный колбасой (ферриты не изолируйте друг от друга а стяните поверх скотчем и все) и сверху у вас должен быть намотан обычный стандартный бифиляр (начало-конец) на бифиляр вешаете диодный мост и небольшую нагрузку. Поверх бифиляра на феритовой колбасе мотайте индуктор намотанный вплотную на бифиляр и котрыйможно было бы немного перемещать по колбасе. Индуктор с средней точкой и качаемый пуш пулом с диапазоном частоты от 10кгц до 1Мгц.

Затем подавая частоту и регулируя скважность подберите условия резонанса , условие резонанса будет когда вы получите максимум амплитуды на нагрузке которая весит на бифиляре.

Получив резонанс сохраните все положение ручек потенциометров и не сбивайте.

второй этап это подача с другого генератора НЧ частоты... если нужно расскажу позже.

С ув..
