Sovetnik...
///а так ....... массы в этом СОВЕРШЕННО НЕТ. ///

С этим я разбирался когда решал задачку формирования (сферы, области, ,,,работа четверть волны в пространстве ) . Было непонятно пока не нашёл определение МАССЫ вихревого состояния этой четверти/волны ...В теории любое ТОРообразное состояние - это замкнутый сам на себя -ВИХРЬ ...на этой основе решается пондеролёт Игнатьева ...остальные предложения в паутине как то не тянут ...ну там- китайская разработка реактивного двигателя на основе создания тяги от излучения радиоволны...или потеря веса по Рощину/Годину
Т.е. - слабенькие вещи!
Тем не менее ,- существование энергии радиоволны и есть передача инфы в Космосе ! А такая волна просто ОБЯЗАНА иметь МАССУ( вклратце - распространение ФРОНА ВОЛНЫ влечёт проявление реактивного тока и в дальнейшем -магнитного поля) или не будет формироваться сам ТОР(волновое образование). В наших Земных условиях можно "приклеить" что угодно из окружающей атмосферы ...но! только не в условиях разряжения в Космосе !
НУ вот движение ЭНЕРГИИ в радиолампе списывают на поток электронов ..а никагого полёта то и нет ! Зато есть цепочки вихревых образований - (полная копия классических электронов по классике) ,но в связи со структурой обладающих реактивным током и значит магнитными полюсами и значит - МАССОЙ !
Кроме этого такая цепочка обладает электропроводимостъю , которая имеет свойство -НИКАКОЙ ЗАДЕРЖКИ ВО ВРЕМЕНИ!
ПОэтому - так называемая С.С. (Скорость Света ) это храктер ВРЕМЕНИ построения самой цепи, но уж никак не движение самой Энергии . Возможно и есть какаято разница -(я , -не наука - простой кулибин из клана самодельщиков) - т.е. ВРЕМЯ на формирование т.н. резонанса в цепи каждой ячейки и наполнение резонансом каждой последующей ячейки ...но нам то человекам - это как то фиолетово НО! раздражает когда нАУКИ (научный люд) навязывает своё мнение и этим толкают в тупик...Все кушать хотят!

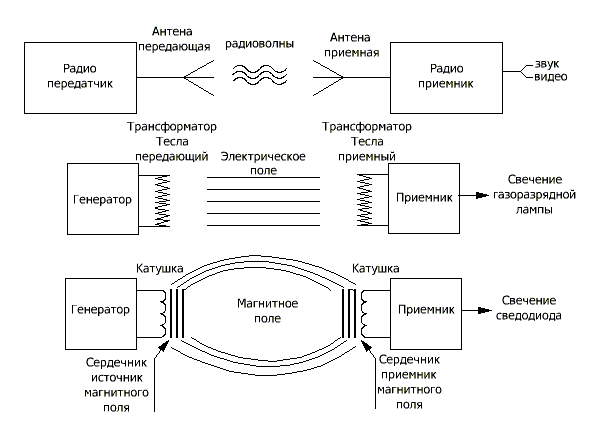

На картинке слева изображены 3 передатчика энергии в окружающее пространство. Количество переданной в пространство энергии определяется конструкцией передатчика и НЕ ЗАВИСИТ от наличия или отсутствия приемников энергии.

В правой части изображены 3 приемника энергии из пространства. Количество принятой энергии зависит от мощности передатчика, конструкции приемника и обратно пропорционально квадрату расстояния между передатчиком и приемником. Никакого воздействия на передатчик приемники энергии не оказывают. Это два САМОСТОЯТЕЛЬНЫХ и независимых друг от друга устройства, разделенные друг от друга временем и расстоянием. И говорить об их влиянии друг на друга, значит не понимать физических процессов, происходящих в этих устройствах.
При приеме энергии в приемника появляется ЭДС, которая направлена против принимаемого сигнала, что приводит к «выталкиванию» (гашению) части полезного сигнала из приемника. Для уменьшения этого явления принимают различные конструктивные решения. К таким решениям можно отнести: повышение входного сопротивления (уменьшается ток, уменьшается ЭДС), катушки связи с малым количеством витков, развязывающие диоды.
Первые 2 устройства широко известны и многократно исследованы. 3-е устройство работает на том же принципе, что и два первых. Здесь тоже имеется передатчик, имеется приемник. Но для передачи энергии с передатчика на приемник задействовано МАГНИТНОЕ ПОЛЕ. Энергия МП передатчика есть величина постоянная и зависит от конструкции и схемного решения. Энергия МП распространяется в пространстве. Часть этой энергии улавливается датчиком МП (катушкой индуктивности с сердечником или датчиком Холла — это не принципиально) преобразуется в электрический сигнал и обрабатывается в соответствии с поставленной задачей. Всё в строгом соответствии с законами классической физики как и в предыдущих двух случаях.

viknel пишет:

На картинке слева изображены 3 передатчика энергии в окружающее пространство. Количество переданной в пространство энергии определяется конструкцией передатчика и НЕ ЗАВИСИТ от наличия или отсутствия приемников энергии.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

В правой части изображены 3 приемника энергии из пространства. Количество принятой энергии зависит от мощности передатчика, конструкции приемника и обратно пропорционально квадрату расстояния между передатчиком и приемником. Никакого воздействия на передатчик приемники энергии не оказывают. Это два САМОСТОЯТЕЛЬНЫХ и независимых друг от друга устройства, разделенные друг от друга временем и расстоянием. И говорить об их влиянии друг на друга, значит не понимать физических процессов, происходящих в этих устройствах.
При приеме энергии в приемника появляется ЭДС, которая направлена против принимаемого сигнала, что приводит к «выталкиванию» (гашению) части полезного сигнала из приемника. Для уменьшения этого явления принимают различные конструктивные решения. К таким решениям можно отнести: повышение входного сопротивления (уменьшается ток, уменьшается ЭДС), катушки связи с малым количеством витков, развязывающие диоды.
Первые 2 устройства широко известны и многократно исследованы. 3-е устройство работает на том же принципе, что и два первых. Здесь тоже имеется передатчик, имеется приемник. Но для передачи энергии с передатчика на приемник задействовано МАГНИТНОЕ ПОЛЕ. Энергия МП передатчика есть величина постоянная и зависит от конструкции и схемного решения. Энергия МП распространяется в пространстве. Часть этой энергии улавливается датчиком МП (катушкой индуктивности с сердечником или датчиком Холла — это не принципиально) преобразуется в электрический сигнал и обрабатывается в соответствии с поставленной задачей. Всё в строгом соответствии с законами классической физики как и в предыдущих двух случаях.

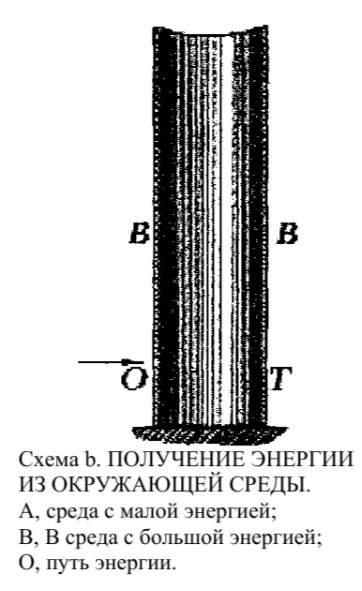

на твоей схеме не хватает еще одной . которую тесла предлагал :



docs.yandex.ru/docs/view?tm=1767541146&t...keyno%3D0%26nosw%3D1
страница А-105

Отбросим все ненужное и оставим только катушку с сердечником. Подключим катушку к источнику постоянного тока. Что получили? Электромагнит! Для конкретной катушки и конкретного сердечника магнитное поле зависит только от величины тока, протекающего в катушке. Больше ток — больше МП. Меньше ток — меньше МП. МП сердечника замыкается от одного полюса к другому через окружающее пространство в виде «бублика». Если в зону МП внести железку, то МП деформируется и часть его пройдет через эту железку. Само МП ни в сердечнике, ни в окружающем пространстве не изменится.
Намотаем на железке обмотку. Пока никаких изменений в МП не происходит.
Если разорвать цепь питания катушки, то МП исчезнет и в катушке и в железке с обмоткой. Периодически включая и отключая питание катушки, получим пульсирующее МП в катушке и, соответственно в железке с обмоткой. Причем катушке совершенно безразлично каким образом и каким устройством выполняется включение и выключение тока через нее.
Железка с обмоткой находится в зоне действия МП катушки. Поскольку МП катушки пульсирует, то в обмотке железки (по законам классической физики) будет наводиться ЭДС. Эта ЭДС будет одного знака при появлении МП и другого знака при пропадании МП. ЭДС от пропадания МП можно использовать для подключения нагрузки. Эта ЭДС зависит от конструкции железки, материала и обратно пропорциональна квадрату расстояния до катушки.
МП катушки дублирует энергию на предмет (железку с обмоткой), находящийся в зоне его действия без потери собственной энергии. МП катушки, как было сказано, зависит только от тока в обмотке катушки. ЭДС в железке с обмоткой это дополнительная энергия. О величине этой дополнительной энергии можно спорить, но то, что она есть это факт.
Это не БТГ. Здесь нет СЕ. Этот вариант не предусмотрен для самозапитки.
Текст рассчитан на людей знакомых с физикой в объеме средней школы и приведен ТОЛЬКО для понимания процессов, происходящих к двух, рядом расположенных катушке и железке с обмоткой.
ВАЖНО! Катушка и железка с обмоткой должны иметь сердечники с незамкнутой формой (стержни, полукольца и др.) магнитопровода.

Рассмотрим устройство обычного электрогенератора. Комплект постоянных магнитов расположен на неподвижном статоре. Комплект выходных катушек находится на роторе. Имеет место источник магнитного поля (статор), зазор и приемник магнитного поля (катушки на роторе). Ротор приводится во вращение от механического привода. При вращении ротор периодически пересекает магнитные поля постоянных магнитов. В полном соответствии с законом Фарадея в выходных катушках индуцируется ЭДС. Эта ЭДС через коммутатор (щетки коллектора) направляется в нагрузку. Заменив постоянные магниты на электромагниты мы получаем возможность менять ток подмагничивания, а следовательно, и выходную мощность генератора.
До сих пор мы вращали ротор для изменения магнитного поля в выходных катушках. А если остановить ротор и подавать на электромагниты переменное напряжение. По закону Фарадея не имеет значения кто и каким способом меняет МП. МП меняется и в выходных катушках наводится ЭДС. Если на электромагнитах синусоида, то и на выходных катушках то же будет индуцироваться практически синусоидальная ЭДС. Для генерации электричества ничего не изменилось, а механический привод заменен на электронную схему, запитывающую электромагниты переменным напряжением.


Последние разработки электродвигателей показали, что использование переменного напряжения более затратно и менее эффективно, по сравнению с использованием импульсного управления. Посмотрим что в этом плане можно применить в устройствах генерации энергии.
Будем подавать на наш электромагнит импульсы постоянного напряжения. Здесь та же схема: источник МП (электромагнит), зазор и приемник МП (выходная катушка). Смотрим что будет на выходных катушках. Там четко видны 2 (два) импульса. Первый импульс при намагничивании сердечника выходной катушки и второй импульс при размагничивании. Первый импульс почти точно повторяет импульс, поданный на электромагнит. Второй импульс имеет малую длительность, почти на порядок превышает первый по напряжению и имеет другую полярность. Как мы знаем из импульсной техники второй импульс содержит в себе почти всю энергию МП, запасенную при намагничивании. Поскольку импульсы имеют разную полярность, мы имеем возможность их разделить.
Если при намагничивании выходной катушки по ней течет ток, то появляется противо ЭДС, которая сопротивляется внешнему МП, уменьшая его и снижая мощность, снимаемую с выходной катушки. Этот нежелательный эффект легко устраняется отключением выходной катушки от нагрузки на момент действия импульса намагничивания. Поскольку импульсы имеют разную полярность, то разделение импульсов выполняется включением диода в цепь питания нагрузки.
На выходе нашего генератора будет импульсное напряжение. Для сглаживания импульсов и получения постоянного напряжение существует большое количество схемных решений, которые здесь мы рассматривать не будем.

Давайте теперь посмотрим на наш электромагнит. Он представляет собой катушку с сердечником. На катушку подается электрический импульс, по катушке течет ток, возникает магнитное поле. После окончания импульса МП пропадает, а в катушке индуцируется ЭДС (закон Фарадея работает). То есть происходит тот же процесс, что и в выходной катушке. Импульс от пропадания МП имеет полярность, противоположную импульсу намагничивания., что позволяет выделить его диодом. Что делать с этим импульсом? Возможны 2 варианта его использования.
Первый вариант использования напрашивается в направлении его на нагрузку (мы помним, что этот импульс содержит почти всю энергию, которая была потрачена на создание МП). Нагрузка может быть та же, что и для выходной катушки, а может быть отдельной. Здесь решение принимается в зависимости от конкретного решения проектировщика.
Второе решение будет рассмотрено после некоторого перерыва, необходимого для осмысления изложенного материала.

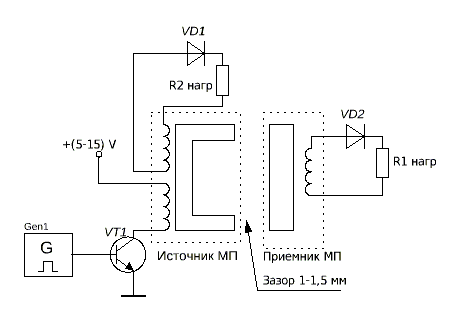

Для проверки изложенного выше был изготовлен макет., содержащий источник МП, зазор и приемник МП. Поскольку в механическом варианте электрического генератора МП статора замыкается через ротор и приемные катушки, то и в макете надо обеспечит замыкание МП. Для этого в качестве сердечника был выбран П-образный феррит., на котором намотана катушка возбуждения. Сердечник выходной катушки это ферритовый стержень подходящего размера. Материал сердечников на этом этапе значения не имеет.

Источник МП состоит из генератора и транзисторного ключа, питаемого от лабораторного блока питания. На ферритовом сердечнике намотана катушка возбуждения, которая периодически (с частотой генератора) подключается к источнику питания. МП через зазор воздействует на приемник МП и наводит ЭДС в выходной катушке. Диод VD2 пропускает в нагрузку R1 только импульсы размагничивания. Диод VD1 выполняет ту же функцию, но только по отношению к импульсу размагничивания источника МП (П-образный сердечник).
При испытании макета частота генератора менялась от 10 кГц до 100 кГц. Напряжение питания менялось от 5 вольт до 15 вольт. Соответственно менялись и выходные параметры. Контроль выхода производился 2-х лучевым осциллографом.
Выходной сигнал на нагрузке R1 сильно зависит от зазора. Увеличение зазора больше 1,5мм, уменьшает сигнал в разы. Уменьшение зазора увеличивает выходной сигнал. Но при этом необходимо выбирать между увеличением сигнала и появлением взаимного влияния между источником МП и приемником МП.
Проведенные испытания показали принципиальную возможность получения превышения суммарного (два выходных импульса ЭДС) выхода над входом за счет использования импульсной техники и оптимального конструктивного исполнения ферритовых сердечников. Максимальное (теоретическое) превышение выхода над входом равно 2. Однако в реальных конструкциях это превышение составит от 1,3 до 1,6.
Предложенное устройство работает в широком диапазоне частот и напряжений питания. Устройство позволяет использовать батареи и аккумуляторы с бОльшей эффективностью. Самое простое схемное решение это блокинг генератор для создания МП. В качестве источника МП можно использовать ферритовое полукольцо. В качестве приемника МП можно использовать ферритовое полукольцо или ферритовый стержень.
Это устройство первый шаг на пути построения более сложных устройств со значительным превышением выхода над входом. Но об этом позже.

Как известно все электрогенераторы построены по схеме: источник МП - зазор - приемник МП . Модуляция МП осуществляется либо механическим перемещением источника и приемника относительно друг друга, либо изменением напряжения, подаваемого на источник МП. Выходное напряжение снимается с приемника МП (катушки). В предлагаемом варианте для питания источника МП используются однополярные импульсы напряжения. Импульсы напряжения, снимаемые с приемника МП подаются в нагрузку. Кроме того на источнике МП также возникают импульсы напряжения, которые могут быть использованы.
Ниже приведен один из вариантов, позволяющий повысить эффективность использования энергии источника питания.

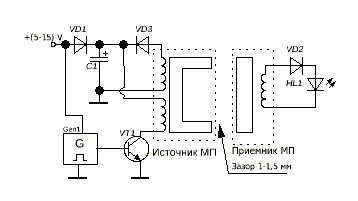

Схема фонарика с рекуперацией (возвращением в схему) энергии.

Приемник МП, выполнен на стержневом ферритовом сердечнике с катушкой. В качестве нагрузки используется светодиод HL1. Диод VD2 отключает нагрузку на момент прохождения импульса намагничивания. Конденсатор С1 заряжается от блока питания через диод VD1. Импульсы с генератора через усилительный (согласующий) транзистор VT1 поступают на П-образный ферритовый сердечник (источник МП). После окончания импульса происходит размагничивание сердечника, а во вторичной обмотке наводится ЭДС. Энергия этой ЭДС немного меньше энергии импульса возбуждения (потери в цепях). Через диод VD3 энергия от импульса размагничивания рекуперируется (возвращается в систему) на конденсатор С1. При этом конденсатор заряжается до напряжения выше напряжения источника питания. Для защиты источника питания от перенапряжения в цепи питания установлен диод VD1.
Следующий импульс с генератора будет иметь энергию от блока питания и плюс энергию от рекуперированного (возвращенного в систему) импульса. Этот эффект необходимо учитывать при выборе используемых в схеме электронных компонентов. Так транзистор и конденсатор должны быть рассчитаны на напряжение, значительно выше, чем напряжение источника питания. Схема самовозбуждается. Однако ограничителем выступает ферритовый П-образный сердечник. В момент импульса он входит в насыщение, чем обеспечивается ограничение выходной мощности устройства и стабильная работа схемы.
Предлагаемое устройство может быть использовано в качестве пауэр-банка (повербанк). Однако при этом надо стабилизировать выходное напряжение. Схемы стабилизаторов в избытке приведены в сети. Генератор импульсов любой. Желательно иметь возможность регулировать частоту генератора и длительность импульсов возбуждения для настройки оптимального режима работы схемы.

Решил поговорить с искусственным интелектом Chat AI. Попросил его ппрокомментировать схему "фонарика с рекуперацией".
Разговор получился настолько проффесиональный и технически грамотный, что предлагаю всем ознакомиться.
Полный текст в прилагаемом файле.
