Генератор Хаббарда 2024

На протяжении многих лет пытался повторить генератор Хаббарда, как наиболее простое в изготовлении устройство. Много времени и усилий было потрачено, но получить рабочий макет не удавалось, пока не пришло понимания КАК ЭТО РАБОТАЕТ. Поняв (как мне кажется) принцип работы устройства был сделан макет, который показал возможность повторения устройства в целом. Расскажу подробнее.
Хаббард работал в авто мастерской и был хорошо знаком с устройством и работой ДВС. Что подвигло его заняться созданием электрического аналога мы никогда не узнаем. Да это и не столь важно. Главное что ему это удалось!
Итак ДВС. Набор цилиндров с поршнями. Цилиндры имеют два клапана: впускной и выпускной. Цилиндры работают по очереди, передавая мощность через поршни на коленчатый вал. С коленчатого вала снимается вся мощность двигателя.
В электрическом аналоге мы имеем набор катушек (аналог цилиндров) с парой обмоток (аналог клапанов). В качестве поршней выступает магнитной поле, наводимое электрическим импульсом (аналог бензина). Это магнитное поле возбуждает центральную катушку (аналог коленчатого вала). С обмотки центральной катушки снимается мощность на исполнительное устройство (электродвигатель). Соседние катушки намотаны в противоположном направлении. Здесь неполный аналог коленчатого вала с шатунными шейками.
Теперь можно перейти к анализу работы составных частей устройства.
Периферийные катушки имеют по 2 обмотки: входную и выходную. На входную подается импульс с трамблера, а выходная соединяется с входной обмоткой следующей катушки.
Здесь следует отметить отличие от ДВС. Отработанные газы не могут быть использованы вторично, так как уже израсходовали свою энергию. Электрический (входной) импульс намагничивает металлический стержень, а после прекращения импульса стержень размагничивается, возвращая полученную энергию почти без потерь. Следовательно эта энергия может быть использована многократно перемещаясь от катушки к катушке. Небольшая потеря мощности при прохождении по цепочке катушек не критична. Причем катушки работают (как и в ДВС) поочередно. Это позволяет получить на один входной (энерго-затратный импульс) несколько (по числу катушек) дополнительных импульсов, принятых центральной катушкой и переданных в нагрузку. Причем на дополнительные импульсы энергия источника питания не расходуется.
Казалось бы все ясно, соединяй катушки и получай работающее устройство! Но не все так просто. В таком виде генератор не работает. Было много вариантов с разным соотношением чисел витков первичной и вторичной обмоток, но ни один не сработал. Понимание пришло неожиданно.
Откуда мы получаем запускающий импульс — с трамблера! То есть источником импульса является ИСКРА. Особенность искры - это передача большой мощности, крутые фронты и широкий спектр частот, одна из которых попадает в резонанс с собственным резонансом первичной обмотки, а точнее с резонансом индуктивности всей катушки со стержнем. При прямом соединении выходной катушки с входом следующей ИСКРЫ НЕТ! Нет резонанса и крутых фронтов. НЕТ РАБОТЫ! Выход, до неприличия простой! Хаббард соединял катушки через искровой промежуток, в качестве которого использовал то, что под рукой - свечи зажигания. Как и всякий изобретатель он утаил главную изюминку своего изобретения.
Пара слов о количестве витков в катушках. От трамблера на катушки можно подавать как импульс либо напрямую от аккумулятора, то есть низковольтный, токовый. Так и с катушки зажигания - высоковольтный и слаботочный. В зависимости от варианта подачи импульсов меняется число витков у катушек. Либо много витков для высоковольтного, либо мало витков для токового. Соотношение витков первичной и вторичной обмоток (как показали результаты макетирования) 1 : (1,2-1,4). Увеличение числа витков вторичной обмотки несколько компенсирует потери при передаче мощности.
Здесь возможны 2 варианта.
1. «Вторичные» импульсы уменьшаются по мере их прохождении от первой до последней катушки. При этом выходная мощность превышает входную по крайней мере в 3 -4 раза за счет увеличения количества импульсов.
2. «Вторичные» импульсы увеличиваются. При этом система разгоняется и выходная мощность увеличивается значительно. Особенность данной конструкции в том, что при разгоне она сама стабилизируется и не идет в разнос. Таким стабилизирующим элементом являются стержни катушек, обладающие эффектом насыщения. Выходная мощность максимальна и зависит от габаритов устройства и материала сердечников.
Рассмотрим подробнее 2-й вариант. «Вторичные» импульсы увеличиваются. Замкнем систему. Это значит, что выход последней катушки соединяется со входом первой катушки. Возможно ли это? У Хаббарда это получилось. Он говорил, что его дернуло током от устройства, простоявшего на полке не подключенным всю ночь. Как это возможно? Почему генератор работает, выдает мощность и не потребляет ничего извне? Можно предположить, что источником «дополнительной» энергии является ИМЕННО ИСКРА. В сети описано много экспериментов, где использование искры в цепях переменного тока позволяло увеличить полезную мощность на выходе. Скорее всего это связано с эффектом резонанса, возникающего в паразитной индуктивности всех компонентов, входящий в систему. Изменение нагрузки в широких пределах изменяет резонансную частоту системы, но у искры столь широкий спектр частот, что это не сказывается на работе устройства в целом.
Еще интересный момент. Подаем импульс на одну катушку. В сердечнике этой катушки возникает магнитное поле, основная часть которого замыкается на стержень центральной катушки (большой диаметр), но часть потока замыкается через соседние катушки. Причем в соседних катушках направление магнитного потока противоположно направлению в возбужденной катушке. Это наведенное поле индуцирует в соседних катушках ЭДС. Поскольку направление намотки в соседних катушках противоположно направлению намотки в возбужденной катушке, наведенная в них ЭДС совпадает с направлением ЭДС возбужденной катушки. Соседние катушки также наводят уже не вторичное, а «третичное» магнитное поле в своих соседях. Получается, что от каждого импульса возбуждается вся система. То есть происходит взаимодействие всех элементов, входящих в устройство. Изучение этих процессов интересная задача, но не будем отвлекаться.
Теперь несколько слов о макете.
В качестве сердечников были использованы ферритовые стержни магнитной антенны. Диаметр 10 мм, длина 100 мм. Первичная обмотка 40 витков, вторичная 50 витков. Всего в макете использовано 5 катушек. 4 катушки в системе возбуждения и одна катушка приемная. В качестве источника импульсов был собран генератор на схеме 555. Частота 50 - 60 кГц, скважность 1 : 10 (параметры примерные, частота и скважность менялась в небольших пределах). Напряжение питания было в пределах от 5 до 10 вольт. Амплитуда выброса не превышала 70 — 80 вольт. В качестве порогового элемента (аналога свечи зажигания) был выбран динистор на напряжение пробоя 30 вольт. В результате на приемной катушке были получены 4 импульса (один от генератора и 3 производные), сдвинутые во времени и примерно одной амплитуды. Замыкать систему в кольцо — такой задачи не ставилось. Примерное равенство амплитуд основного и дополнительных импульсов косвенно свидетельствует об их одинаковой мощности. На основании проведенных на макете работ подтверждена принципиальная возможность построения полноценного устройства.
Как мне кажется рассуждения, приведенные выше логичны и не противоречат основным законам физики. Удачное конструктивное решение позволило получить генератор, использующий свойство магнитного материала за счет внешней среды восстанавливать свое устойчивое состояние.

viknel пишет:

На протяжении многих лет пытался повторить генератор Хаббарда, как наиболее простое в изготовлении устройство. ....То есть источником импульса является ИСКРА...... В результате на приемной катушке были получены 4 импульса (один от генератора и 3 производные), сдвинутые во времени и примерно одной амплитуды. Замыкать систему в кольцо — такой задачи не ставилось. Примерное равенство амплитуд основного и дополнительных импульсов косвенно свидетельствует об их одинаковой мощности. .....
Как мне кажется рассуждения, приведенные выше логичны и не противоречат основным законам физики.....

То, что ИСКРА активирует источник ......... это относится очень ко многим конструкциям бтг.
Получение 4 -х импульсов ....... автор НЕ понимает, откуда по его методе ЕГО катушки будут выдавать 2 квт (мощность генератора на лодке) ....... простыми повторителями бтг не сделаешь. Где минимум 2 фазовых перехода (мнение ксп, которое поддерживаю) и преобразование???
То, что не противоречит, не гарантирует (а скорее наоборот) его хоть какой либо работы.

способность писать длинные предложения хороши в сочинениях на вольную тему, а для работы содержимое ДОЛЖНО иметь практический смысл.

что щас лохотронщики такие как смит капанадзе и эти
www.youtube.com/@DragonsLord76/videos
что тогда они были. вам некажется странным что за 100 с лишним лет это так никто несмог повторить

Чтобы повторить, надо понимать принцип работы. Понимания нет, поэтому и не повторил никто.
Вот коллега пишет, что можно "повторно использовать" импульсы от размагничивания сердечников. Как тут критиковать? Ведь ерунда полнейшая в самой сути. А сейчас начнёт обижаться...
Или я вот уже год всё без секретов выкладываю - нет понимания. Наоборот, норовят в чём-то уличить и как будто страшатся сами подумать.
Согласен, что нужен пример. Но тогда и разговор другой будет. И не здесь ...

Павел! Спасибо за замечание и внимательное прочтение текста.
Применил неправильную формулировку. ОЭДС используется только 1 раз для возбуждения следующей в цепи катушки. После обработки схемой формирования импульса.
Подробно это раскрыто в предыдущих постах.

ksp. ты лучше расскажи вот на катушках вокруг образуется лишняя энергия они все начнут плевать её на центральную катушку. чё будить?

ksp. а чё формулировать. вот пишут

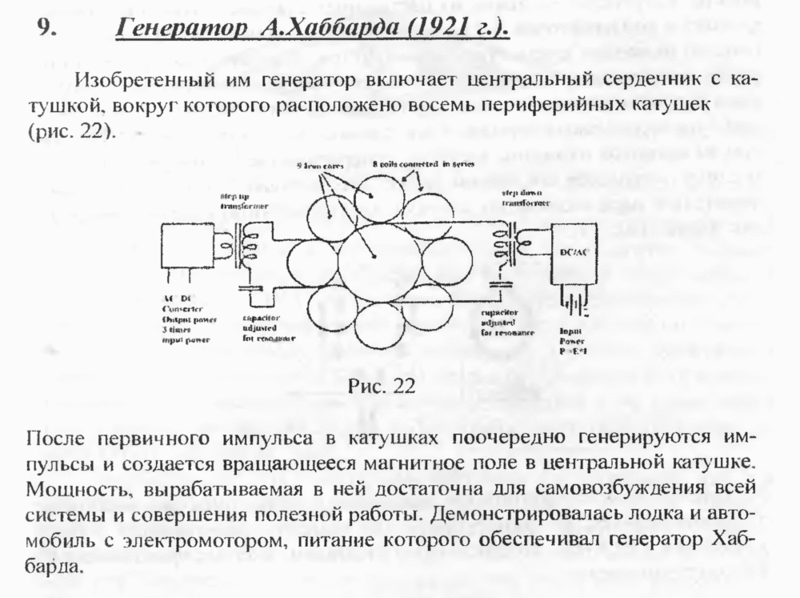

Оно включает центральный сердечник с катушкой, вокруг которого расположено восемь периферийных катушек. После первичного импульса в катушках поочередно генерируются импульсы

ну и каждая катушка этот импульс будит плевать на центральную катушку. естественно на центральной катушке будит больше чем она плюнула и она это больше и выплюнет и дальше по кругу

После первичного импульса в катушках поочередно генерируются импульсы

и так будит всё больше и больше
