Устройства Клёсова для генерации электроэнергии и тепла

Нарисовал, один виток но в разном исполнении как бы. Если такой виток пропустить через магнитопровод Тр и замерить токовыми клещами ток ( на жгуте), согласны что ток будет один и тот же на этих витках? Но когда ключ разомкнуть и оборвать ток. выброс напряжения на ключе будет отличаться. Так?

vpk пишет: Нарисовал, один виток но в разном исполнении как бы. Если такой виток пропустить через магнитопровод Тр и замерить токовыми клещами ток ( на жгуте), согласны что ток будет один и тот же на этих витках? Но когда ключ разомкнуть и оборвать ток. выброс напряжения на ключе будет отличаться. Так?

Ваш вопрос не ясен. Сформулируйте иначе что спрашиваете.

И ток в жгуте, как у вас нарисовано, будет разбит на части, каждая из которых идет по своей жиле кабеля.

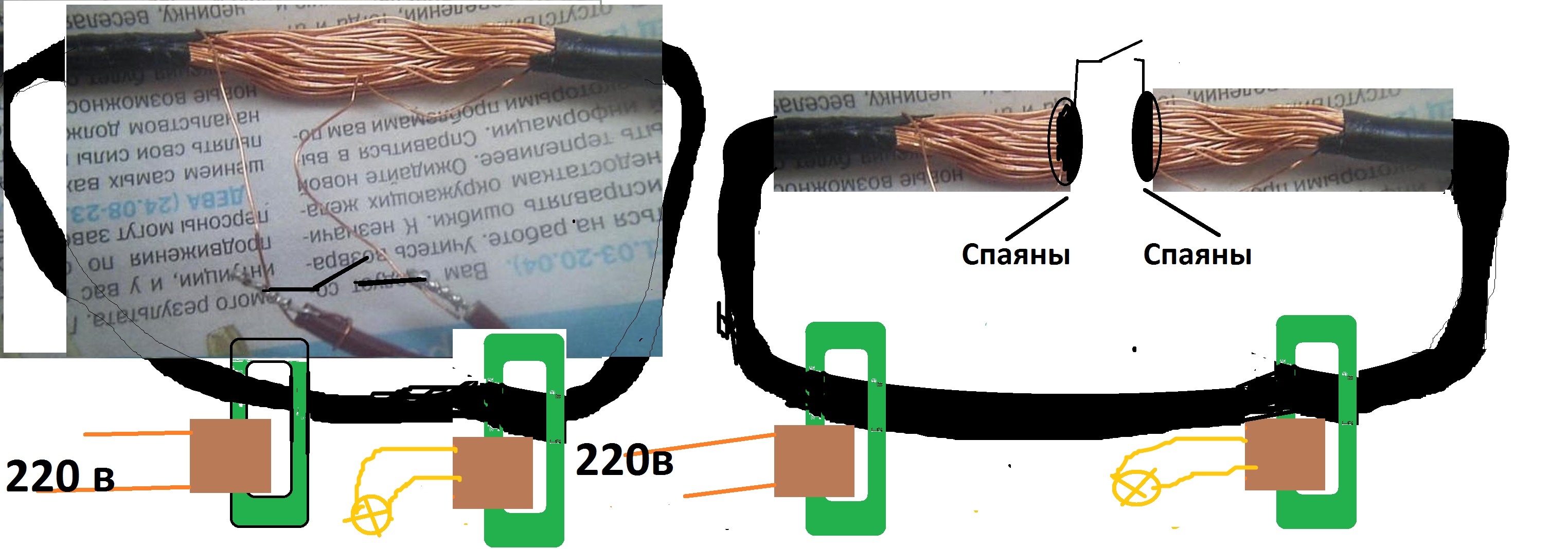

Вот так, дорисовал по два трансформатора. Что там что там один виток и одного сечения.Лампочка будет гореть одинаково в обеих вариантах?

vpk пишет:

Вот так, дорисовал по два трансформатора. Что там что там один виток и одного сечения.Лампочка будет гореть одинаково в обеих вариантах?

А в чём различия первого варианта от второго..???

поделитесь схемой управления если у кого есть для Клесова
нужна простая схема детектора пересечения нуля целого периода (половины я знаю как, это не годится)

Osbourne пишет: поделитесь схемой управления если у кого есть для Клесова
нужна простая схема детектора пересечения нуля целого периода (половины я знаю как, это не годится)

Уже писал ранее:
Не нужен в СКК никакой детектор нуля.
Настройка выполняется изменением частоты генератора импульсов.
Предварительно на симуляторе можно её определить.

vpk пишет:

Вот так, дорисовал по два трансформатора. Что там что там один виток и одного сечения.Лампочка будет гореть одинаково в обеих вариантах?

Что-то мне подсказывает, что этот опыт не имеет смысла.
Зачем коротить ОДНУ жилку кабеля, если все остальные составляют единое целое...

Osbourne пишет: поделитесь схемой управления если у кого есть для Клесова
нужна простая схема детектора пересечения нуля целого периода (половины я знаю как, это не годится)

Практика показала,что самое простое это применение готовых модулей, берите любой ГС и драйвер для модулей и ненадо "заморачиваться", если нет тогда можно использовать схему управление от сварочного инвертора по Негуляеву. Тоже проверено и работает неплохо.

Osbourne пишет: поделитесь схемой управления если у кого есть для Клесова
нужна простая схема детектора пересечения нуля целого периода (половины я знаю как, это не годится)

эт чё чтоб вот так срабатывало

тогда делитель на 2

romanche пишет:
Что-то мне подсказывает, что этот опыт не имеет смысла.
Зачем коротить ОДНУ жилку кабеля, если все остальные составляют единое целое...

Не о том речь. В обеих случаях это один виток, только в одном случае жилки запараллелены а в другом по кругу намотаны.

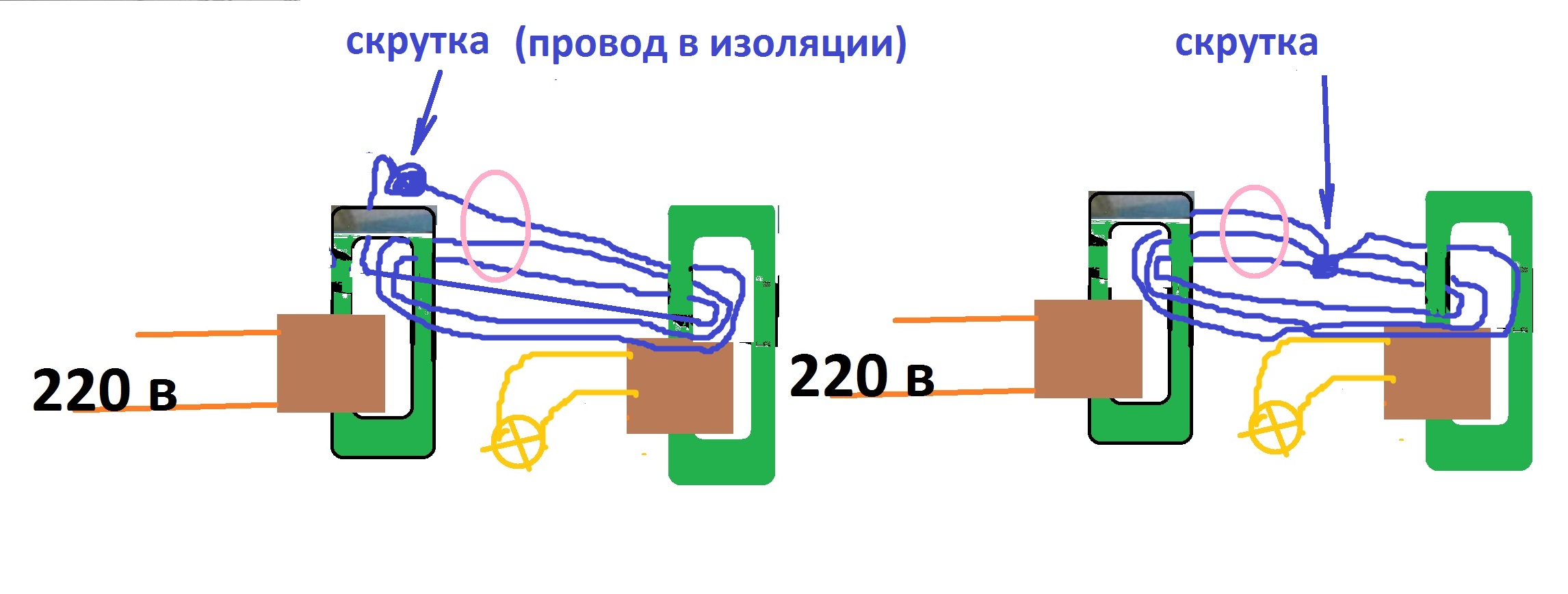

Нарисовал , может так понятней будет.
На первом рисунке когда скрутку раскоротить, будет высоковольтный выброс а на втором рисунке , выброс напряжения меньше в три раза. Лампочка в обеих случаях будет гореть одинаково, как от одного витка, но выброс при обрыве, с обмотки разный.
