Супердвойка - практика

invis 2013 пишет:

На такие катушки распадаются НЛО ... Для намотки дросселя..

На Мельнеченко катушка похожа, у него кстати тоже супердвойка, тока сердечника в этом варианте не хватает для фокусировки поля, я предлагаю использовать параметрический трансформатор вместо классического для упрощения конструкции

Где эти нло распадаются случайно не подскажите?

Есть патент по последовательному включению индуктивностей ток возрастает импульс короче с каждым каскадом да и намотка показана без сердечника слои в разных направлениях

invis 2013 пишет: Есть патент по последовательному включению индуктивностей ток возрастает импульс короче с каждым каскадом да и намотка показана без сердечника слои в разных направлениях

а есть номер патента?

Кому интересно есть ещё индуктивная супердвойка

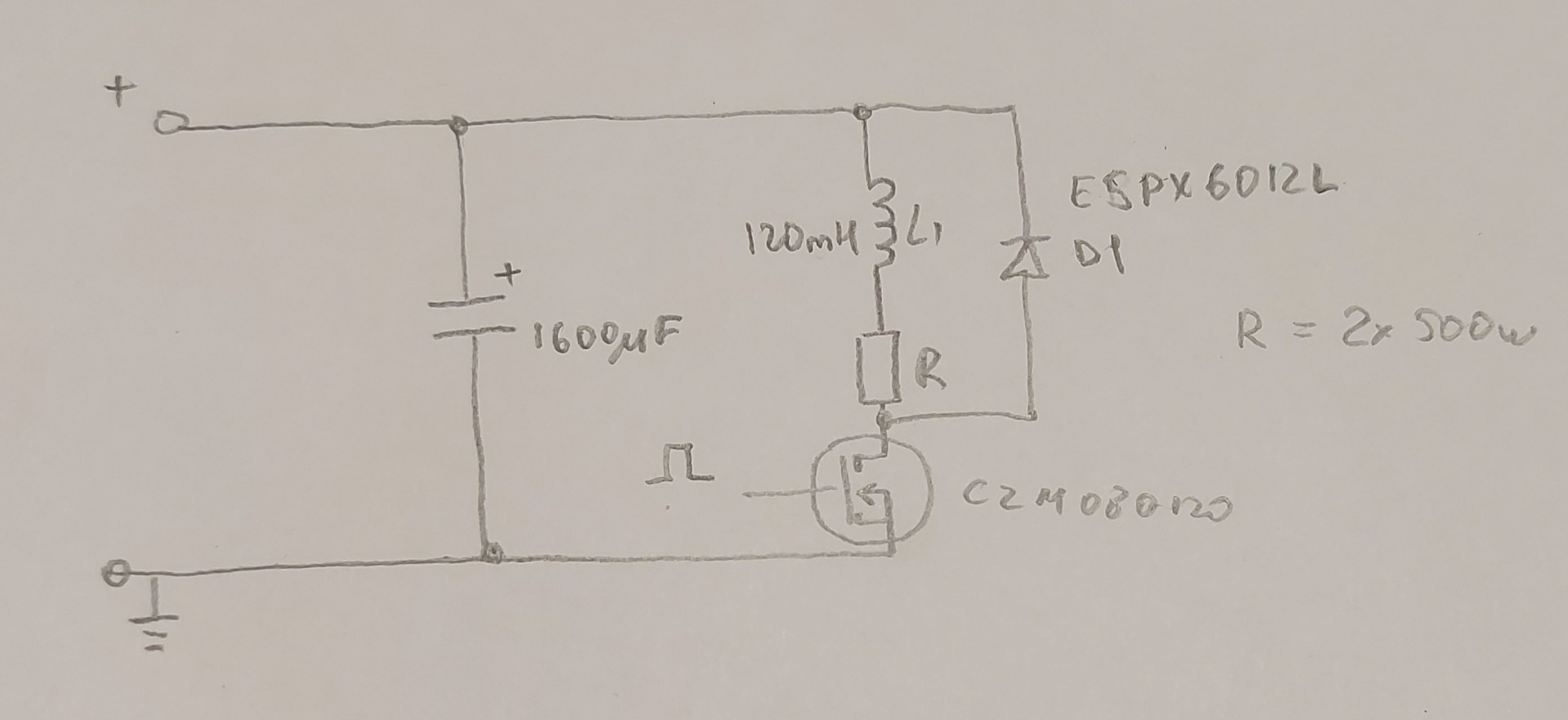

Такая схема

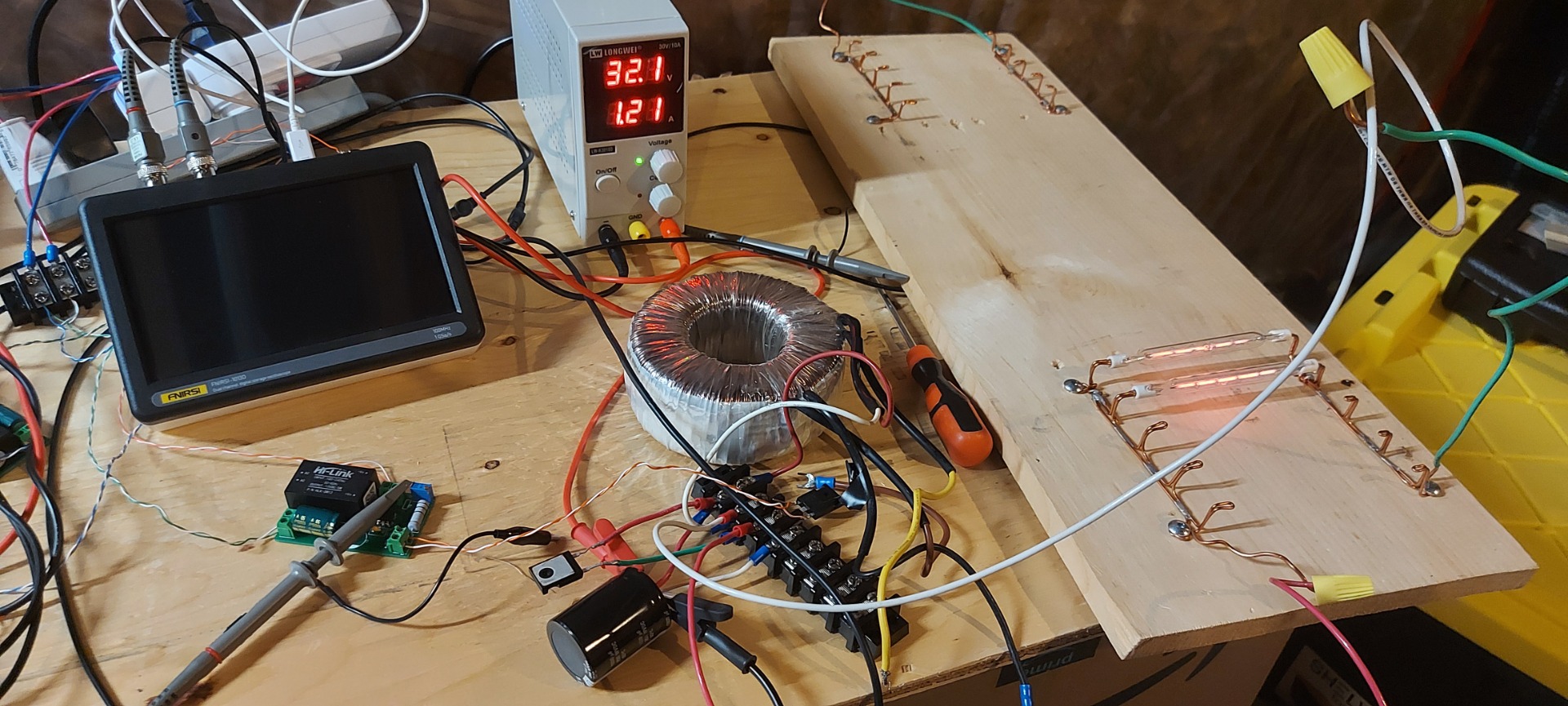

потребление порядка 40вт
Горят две 500вт лампы в неполный накал
В качестве индуктора - первичка тора на железе

Первый цикл заряд индуктивности через нагрузку
Потом разряд оэдс через нагрузку и диод

В связи с особенностью индуктивной супердвойки это работает только с низкоомными нагрузками, но есть одно преимущество, нужен только один транзистор

Osbourne пишет: Кому интересно есть ещё индуктивная супердвойка

У меня подозрение, что на катушке это работает только на емкостную нагрузку... И я даже в этом уверен... Хотя в данном случае нагрузка в какой-то мере это есть емкость, поэтому очень может быть...

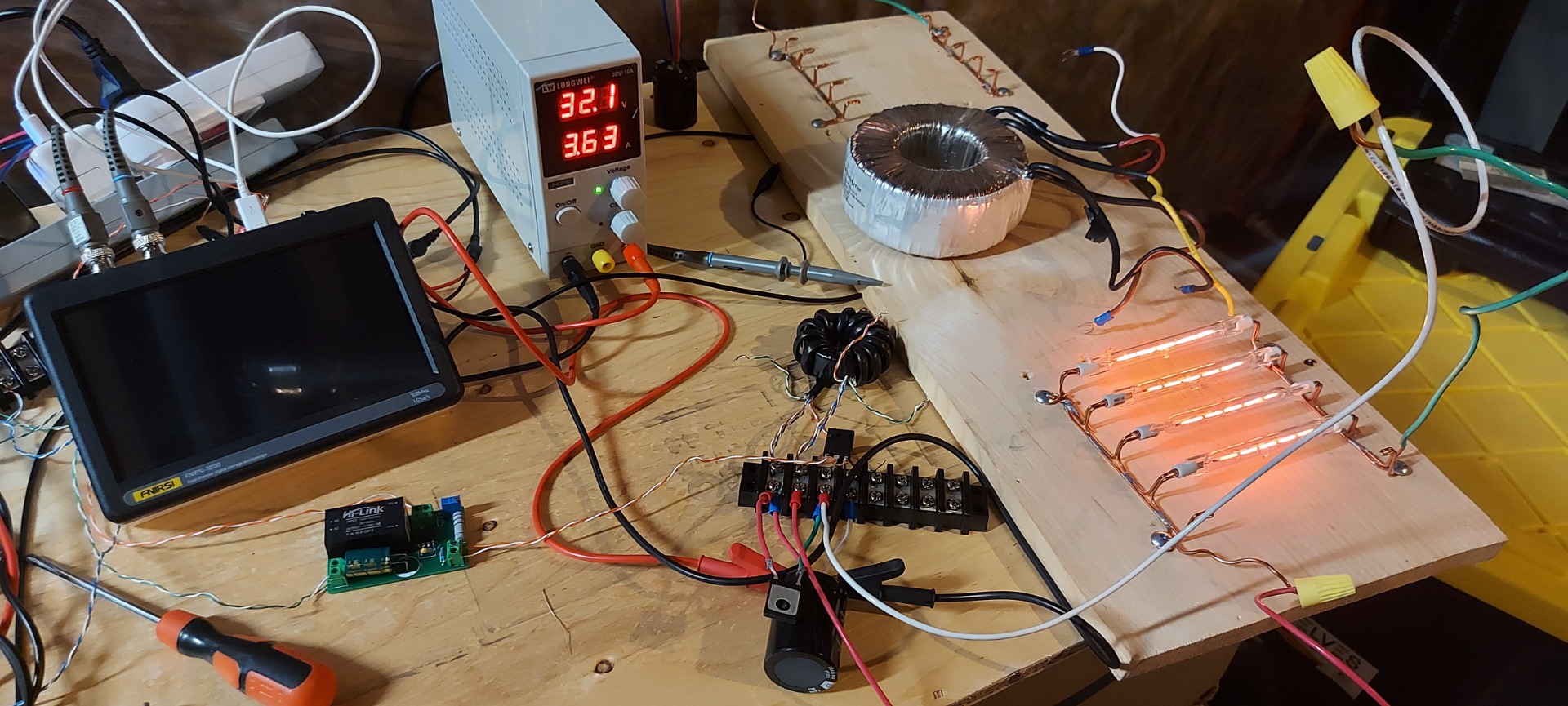

Поменял индуктор на феррит

12 витков вокруг индуктора 60мм

Тянет 2квт нагрузку не в полный накал потребление 116вт

Напряжение на индукторе около 800в при 32в питания

Транзистор и диод без радиатора, нагревается довольно быстро при такой нагрузке

GeotechRU пишет:

Osbourne пишет: В связи с особенностью индуктивной супердвойки это работает только с низкоомными нагрузками, но есть одно преимущество, нужен только один транзистор

Osbourne, вот тут вам понадобиться схема от Виктора Дин, т.е. наносека на затворе транзистора.
x-faq.ru/index.php?topic=4215.msg136778#msg136778

Идея похожа, там тока кандер совсем маленький и частоты выше, но принцип теперь понятен

Кто додумается как это все можно маштабировать
Тот получит ключ от квартиры где деньги лежат

Добрый день Осборн частота какая?

Osbourne пишет:

invis 2013 пишет: Есть патент по последовательному включению индуктивностей ток возрастает импульс короче с каждым каскадом да и намотка показана без сердечника слои в разных направлениях

а есть номер патента?

Osbourne Как думаешь, а если схему изменить вот так?

Вместо ключа поставить транзистор, напряжение приподнять.

...а ежели по истоку амплитудно промодулировать
