Клесов индукционный котел - практика

марк пишет:

И где аналогия передатчик тут в этой схеме какую роль играет......
:

обычную это и есть передатчик

Юрий М пишет:

если у вас потребляет 167 ватт ваша выходная мощность будит в районе 80 ватт
radio.bobrodobro.ru/24903

Вложение не найдено

МОЩНОСТЬ В КОНТУЕ: Р= L*I²/ 2*F. где: I - ток в квадрате : L-Гн: F- Гц
Вот найди или сделай себе калькулятортор расчета по этой формуле и ты варируя тремя элементами увидешь много интересных результатов

Ю 2810 пишет:

Вот найди или сделай себе калькулятортор расчета по этой формуле и ты варируя тремя элементами увидешь много интересных результатов

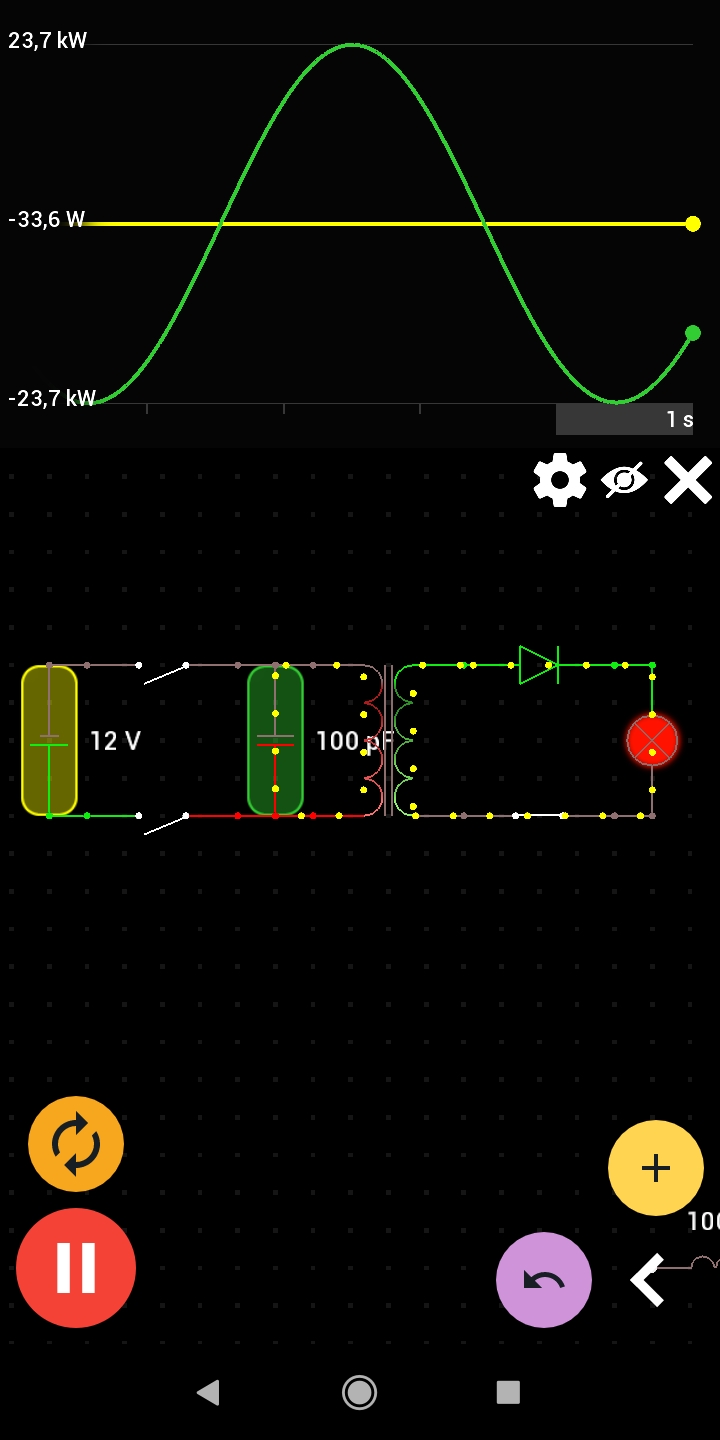

не буду я делать никакой калькулятор. я вам схему нарисовал как подрубить

врубаете и выключаете с розетки и посмотрите как всё это потухнет. кстати какие ключи стоят

Ключи : 600А.1200В

Ю 2810 пишет:

Ключи : 600А.1200В

ну и чё соблазна не было за 3 года сунуть хобот в зад

Чтобы делать так Вы говорите надо, понимать, а что будет потом , а не надеяться на "авось....". Поэтому сначала накопленную энергию надо отвязать от СКК.

а чё её отвязывать потребляет 160 ватт а на выходе скок киловатn????... так вот эти киловатты назад на вход

Есть постоянный ток который изменяется синосуидально во времени . Может у кого есть предложения как его применить в генераторной установке.

Ю 2810 пишет:

Есть постоянный ток который изменяется синосуидально во времени . Может у кого есть предложения как его применить в генераторной установке.

то есть переменный, низкой частоты с изменением раз в сутки ...? )) В обще насколько знаю у Клесова его группы а это был коллектив есть сейчас не знаю, постоянный ток нарезал из сети через выпрямитель и соответственно частота импульсов 50 герц изначально Вопрос конечно публично представленной схемы, я не вижу там каких то "рабочих моментов" для извлечения энергии из эфира назовем это так... Первое это индуктивность ( с конденсатором) она одна а контуров должно быть два по переменно работающих на нагрузку второе понижающий трансформатор на который уходят по очередно импульсы с контуров пока один "накачивается* другой " сливается". Понижающий потому что на контурах вольтаж рождается при размыкании с питанием бешенный, 10 генри дату под сотню другую киловольт при "загрузке" их в 1 килловат из сети на 230 их можно накачать секунд за 30 примерно точно не помню. Плюс силовая автоматика переключающая комутирующая всю эту "светомузыку", на той схеме этого нет, я не вижу.

Робур пишет:

Ю 2810 пишет:

Есть постоянный ток который изменяется синосуидально во времени . Может у кого есть предложения как его применить в генераторной установке.

то есть переменный, низкой частоты с изменением раз в сутки ...? )) В обще насколько знаю у Клесова его группы а это был коллектив есть сейчас не знаю, постоянный ток нарезал из сети через выпрямитель и соответственно частота импульсов 50 герц изначально Вопрос конечно публично представленной схемы, я не вижу там каких то "рабочих моментов" для извлечения энергии из эфира назовем это так... Первое это индуктивность ( с конденсатором) она одна а контуров должно быть два по переменно работающих на нагрузку второе понижающий трансформатор на который уходят по очередно импульсы с контуров пока один "накачивается* другой " сливается". Понижающий потому что на контурах вольтаж рождается при размыкании с питанием бешенный, 10 генри дату под сотню другую киловольт при "загрузке" их в 1 килловат из сети на 230 их можно накачать секунд за 30 примерно точно не помню. Плюс силовая автоматика переключающая комутирующая всю эту "светомузыку", на той схеме этого нет, я не вижу.

Немножко не так , между С1 и С2,С3 поступает постоянный ток от БП и при запуске коллебательного процесса в СКК этот постоянный ток (между С1 и С2,С3) изменяется синусоидально с частотой КК, С1 не перезаряжается, синусоида начинается с порога поступающего постоянного от БП, т.е если 100 В то синусода опускается до этого уровня ,индуктивность и качает этот ток , Получается пульсируещее могнитное поле если вместо С5 ставить электромагнит постоянного тока.
