Клесов индукционный котел - практика
3 года 10 мес. назад
3 года 10 мес. назад от Osbourne.
Автор темы
Клесов индукционный котел - практика #151138
Моя попытка репликации индукционного котла Клесова
глава 1, начало
список деталей без управления, бюджет где-то 500$
конденсаторы серии B32758G EPCOS / TDK (mouser) 300$

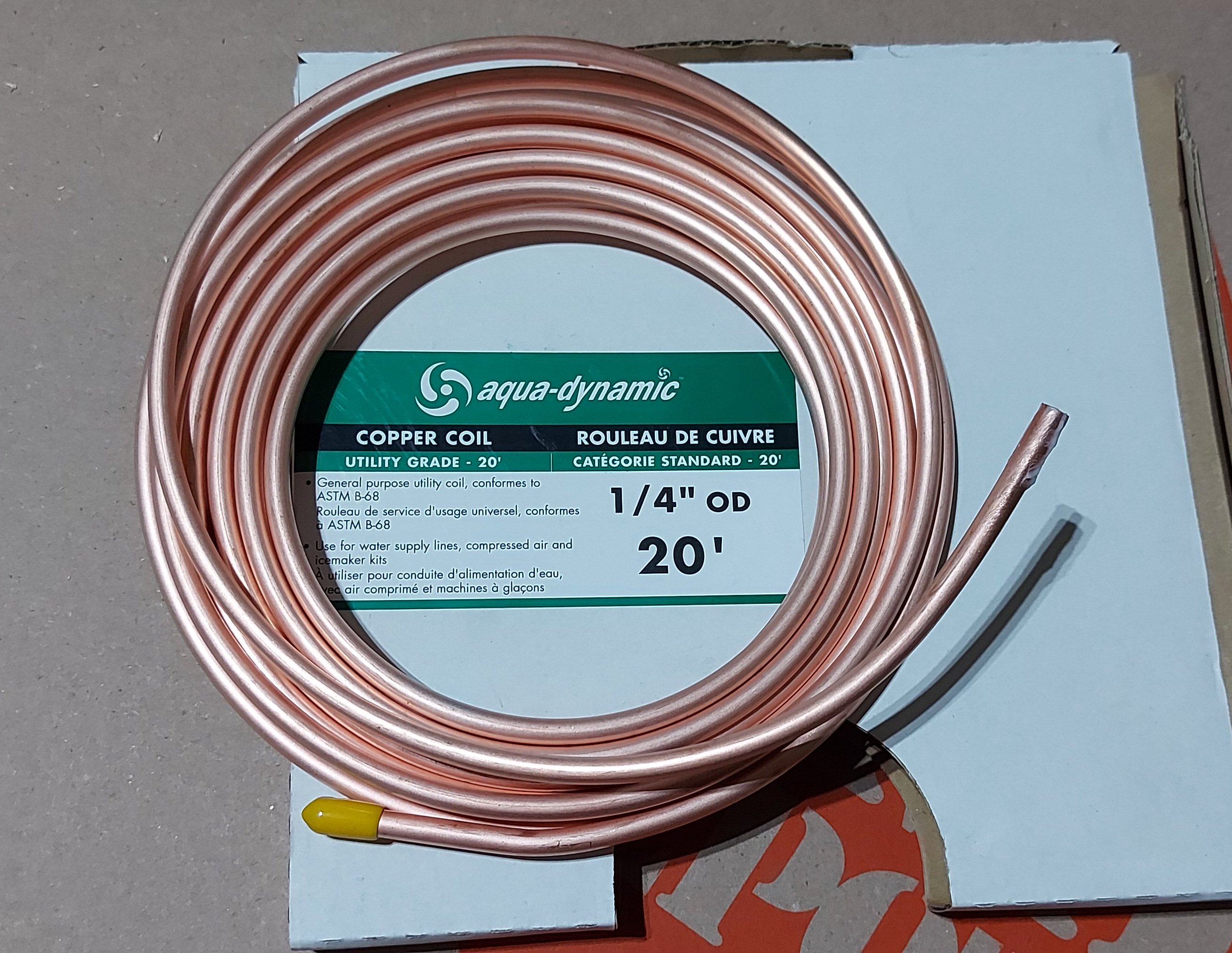

индуктор медная трубка 1/4, 3 Х 20инчей 100$ (Homedepot)

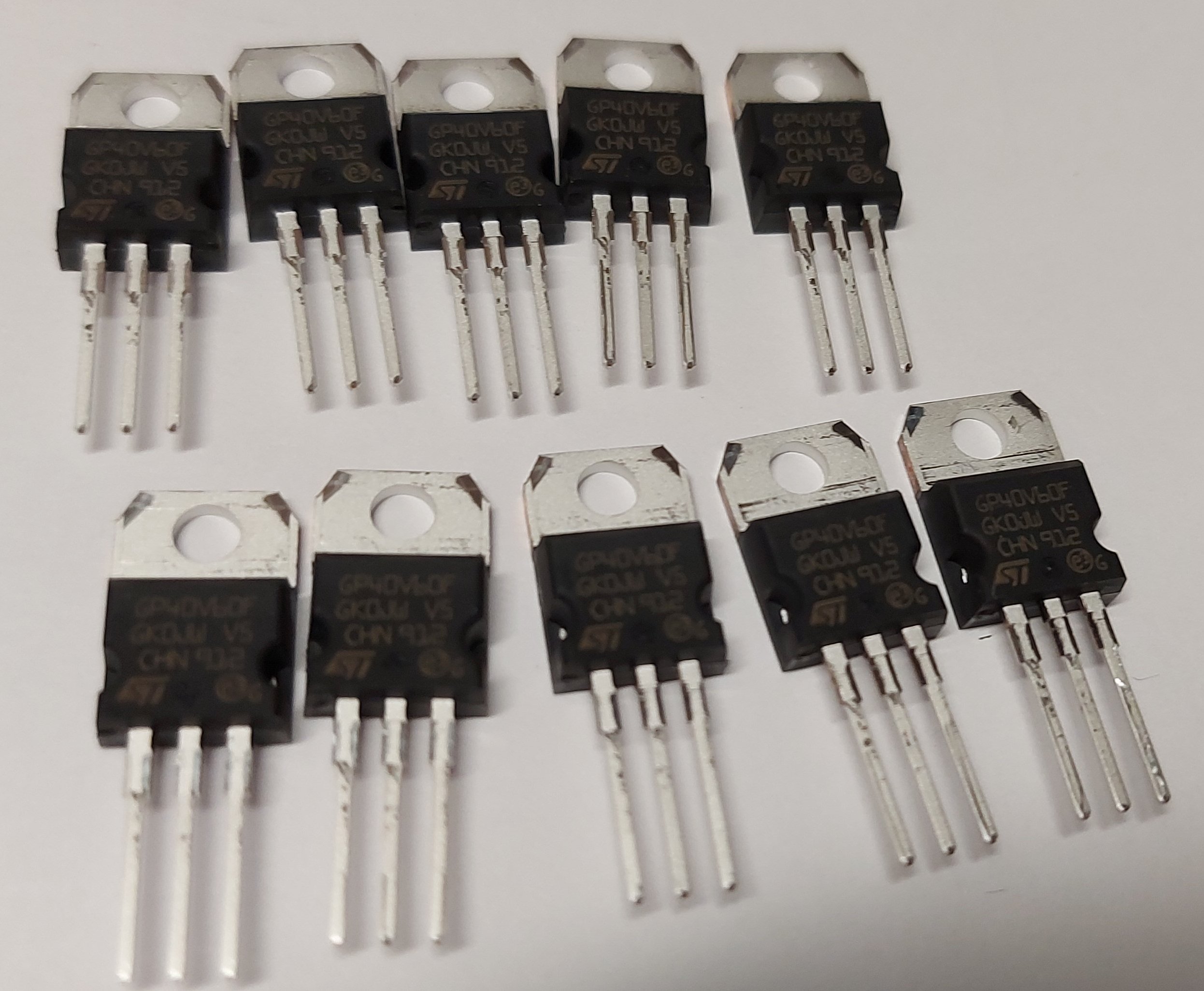

транзисторы без диода STGP40V60F 10шт 30$ (mouser)
латр, есть 500вт и 3000вт
диодный мост GBJ3510 35A1000V
инвертор есть 1 и 2кВт

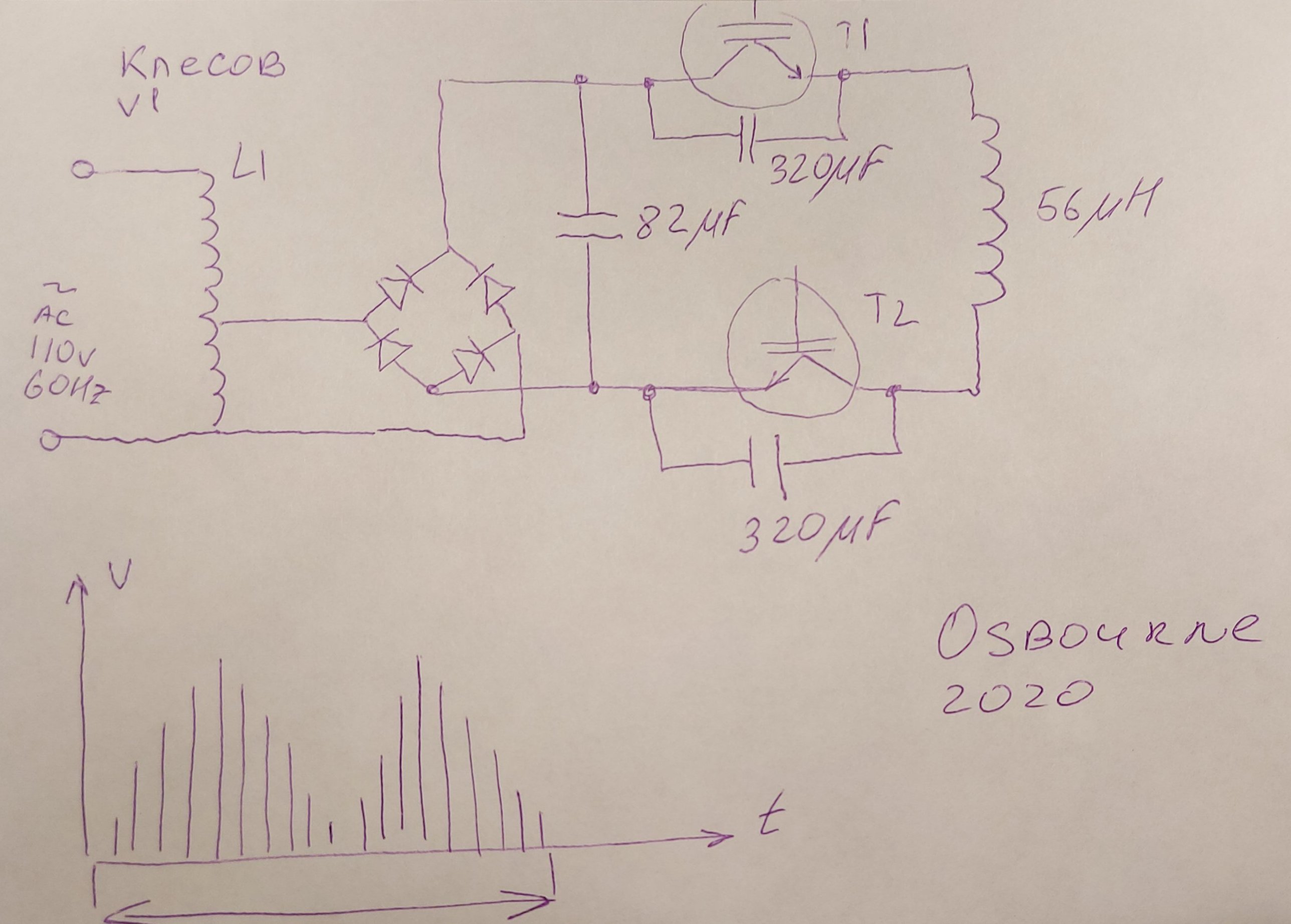

схема # 1, я так понимаю задумку автора
накачка, однополярными импульсами на резонансной частоте контура модулированные удвоенной частотой сети
при нуле напряжения конденсатора плеча
тепло должно выделятся на элементе с большим сопротивлением
я пока не решил куда поставить низкоомную нагрузку

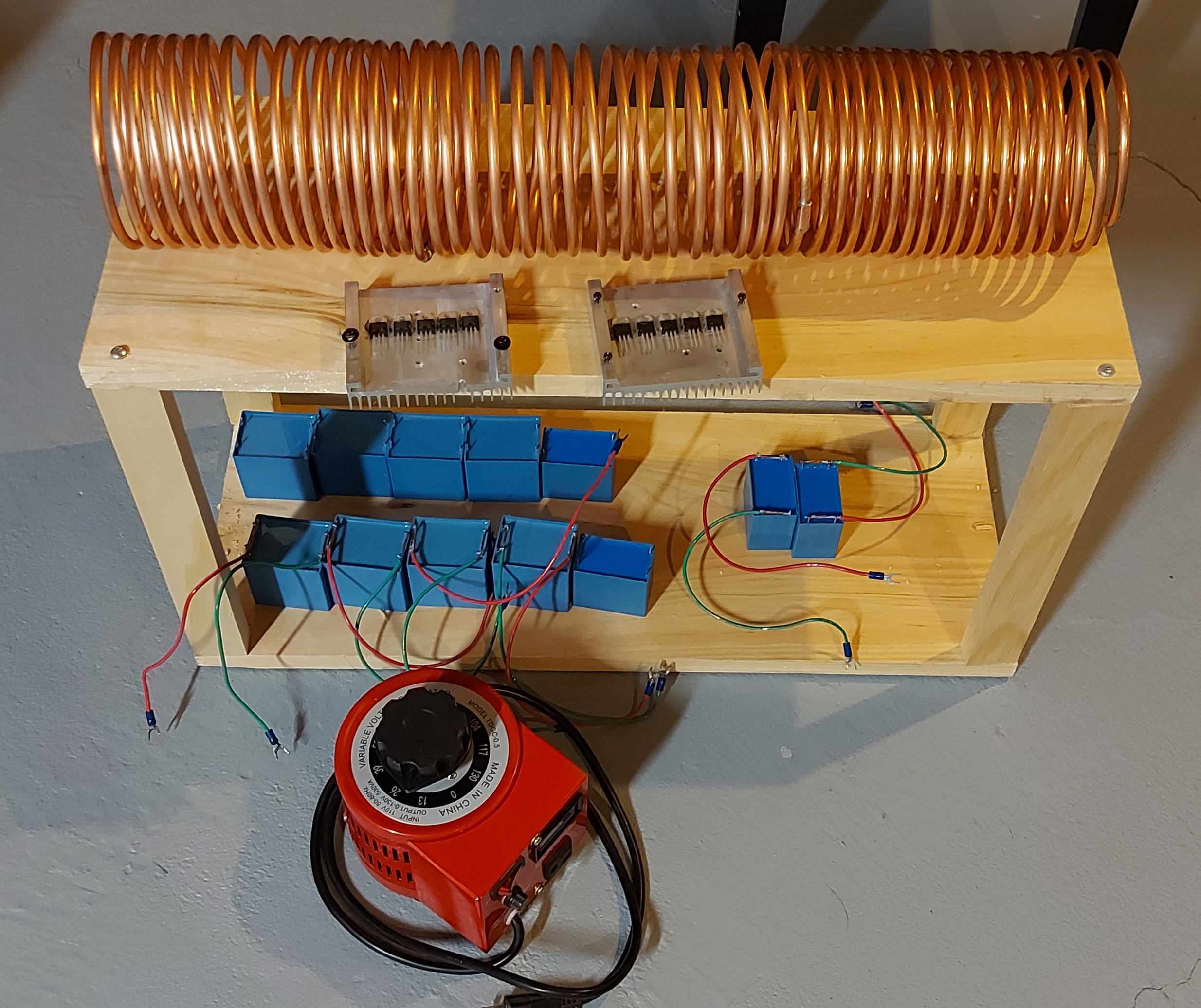

прототип в процессе сборки на деревянном каркасе
транзисторы одного плеча наклеены на одном радиаторе для термальной стабильности
как я понял применяется эффект аналогичный парадоксу ракетного двигателя
глава 1, начало
список деталей без управления, бюджет где-то 500$
конденсаторы серии B32758G EPCOS / TDK (mouser) 300$
индуктор медная трубка 1/4, 3 Х 20инчей 100$ (Homedepot)
транзисторы без диода STGP40V60F 10шт 30$ (mouser)
латр, есть 500вт и 3000вт
диодный мост GBJ3510 35A1000V
инвертор есть 1 и 2кВт
схема # 1, я так понимаю задумку автора
накачка, однополярными импульсами на резонансной частоте контура модулированные удвоенной частотой сети
при нуле напряжения конденсатора плеча
тепло должно выделятся на элементе с большим сопротивлением
я пока не решил куда поставить низкоомную нагрузку
прототип в процессе сборки на деревянном каркасе
транзисторы одного плеча наклеены на одном радиаторе для термальной стабильности
как я понял применяется эффект аналогичный парадоксу ракетного двигателя
ВНИМАНИЕ: Спойлер!
[ Нажмите, чтобы развернуть ]
[ Нажмите, чтобы скрыть ]
Спасибо сказали bogdan64, ЖекаК
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
3 года 10 мес. назад от Юрий М.
Клесов индукционный котел - практика #151144

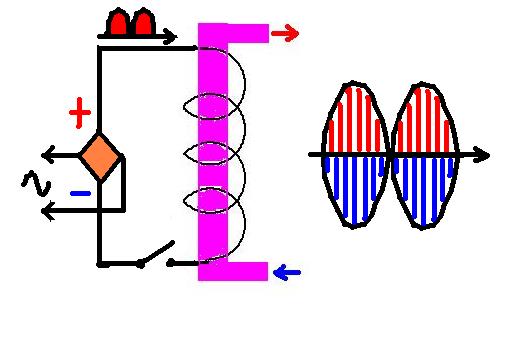

принцип и схема обычной индукционки которая стоит 2 тыш деревянных
yandex.ru/images/search?text=индукционка...&lr=11065&source=wiz
и кстати если намотать катушку просто не бифиляр то выход и кпд будит больше
yandex.ru/images/search?text=индукционка...&lr=11065&source=wiz
и кстати если намотать катушку просто не бифиляр то выход и кпд будит больше
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
Клесов индукционный котел - практика #151151
А как вы это прокоментируете?
Я не злой, просто у меня память хорошая.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
Клесов индукционный котел - практика #151168
с обычной катушкой практически тоже самое и даже немножко больше, но весь фокус заключается в том что если всё это выпрямить и сгладить то при потреблении 1 квт на выходе будит гореть пятисотка не в полный накал, кпд менее 50%
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
3 года 10 мес. назад от chiksat.
Клесов индукционный котел - практика #151190

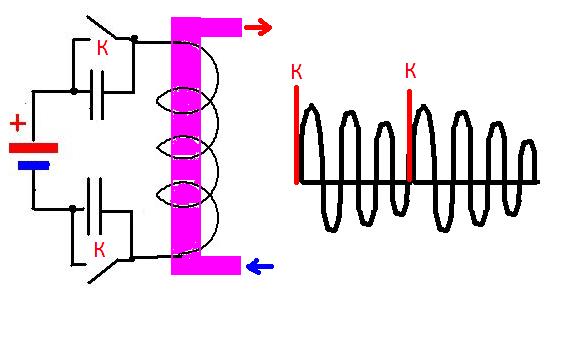

Osbourne, идея автора скорее всего заключалась в ударной накачке контура ИМХО.. Посути схема выглядит так.. если вы будете долбить на синусоиде,, у вас сгорят транзисторы, долбить можно только в ноле синуса,,,
в обычной индукционки ,, идёт нарезка полуволн сети,, то есть удар,,ответ... а здесь один удар и много ответов,.ИМХО...
в обычной индукционки ,, идёт нарезка полуволн сети,, то есть удар,,ответ... а здесь один удар и много ответов,.ИМХО...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
Автор темы
Клесов индукционный котел - практика #151198
проверим разные варианты, сделаю детектор фазы
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
3 года 10 мес. назад от Юрий М.
Клесов индукционный котел - практика #151204
вот тута посмотрите чёт видео было про отопление
cloud.mail.ru/public/2LYf/4p5yH4fFN
во чёт на трубах намотано
cloud.mail.ru/home/книги%20журналы%20се/...0ОТОПЛЕНИИ!%20СЭ.mp4
cloud.mail.ru/public/2LYf/4p5yH4fFN
во чёт на трубах намотано
cloud.mail.ru/home/книги%20журналы%20се/...0ОТОПЛЕНИИ!%20СЭ.mp4
Спасибо сказали Osbourne
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
Автор темы
Клесов индукционный котел - практика #151311

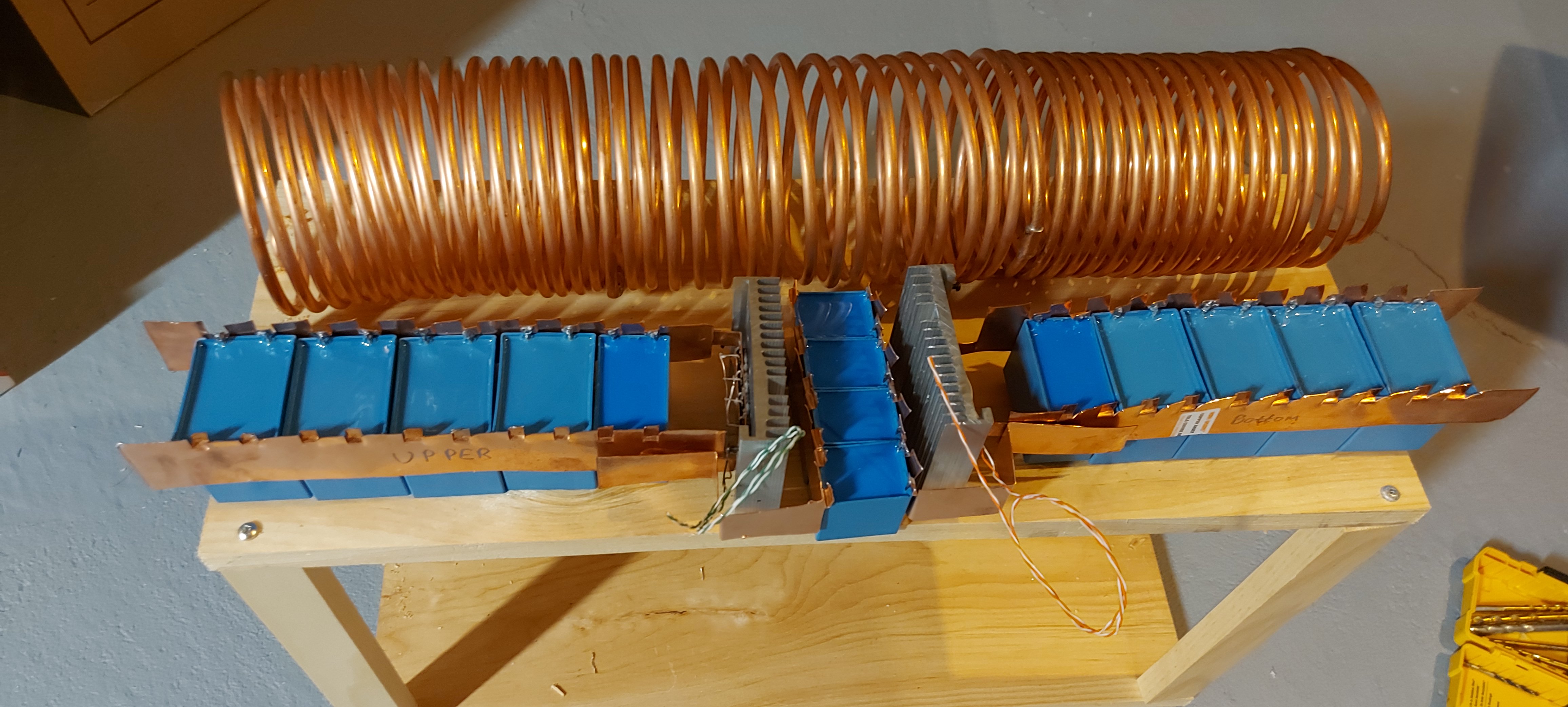

Занимался монтажом шин на расчётный ток 50а 200в, если повезёт из этой конструкции можно будет выжать 4 квт реактивки
Кондеры по несколько штук в параллель
Все соединения короткие по возможности и неиндуктивные, транзисторы наклеены на радиатор по 5шт и подключены шиной
Надо ещё все соединить болтами
Следующий этап это детектор нуля, есть мнение что нужна аппаратная защита, я все-таки настаиваю что просто генератором это нельзя коммутировать
Кондеры по несколько штук в параллель
Все соединения короткие по возможности и неиндуктивные, транзисторы наклеены на радиатор по 5шт и подключены шиной
Надо ещё все соединить болтами
Следующий этап это детектор нуля, есть мнение что нужна аппаратная защита, я все-таки настаиваю что просто генератором это нельзя коммутировать
Спасибо сказали марк
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
3 года 10 мес. назад от Osbourne.
Автор темы
Клесов индукционный котел - практика #151362

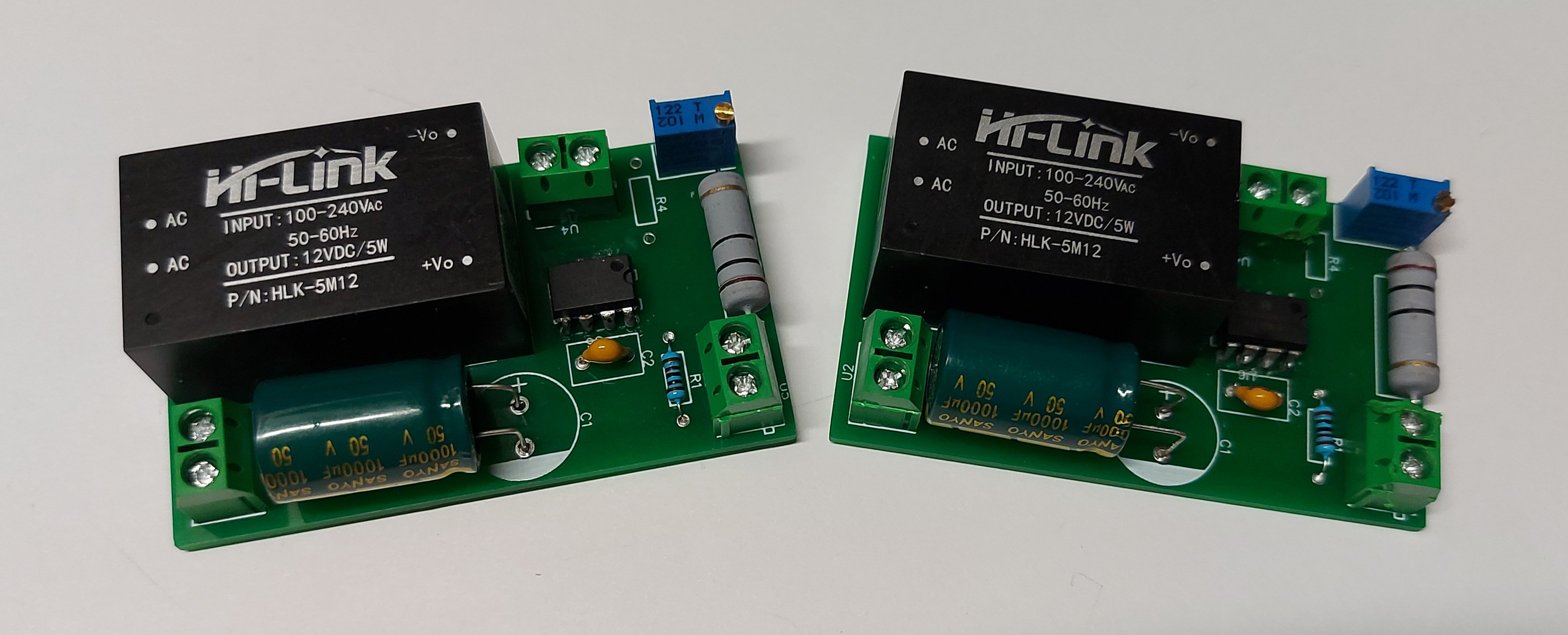

Далее по плану два изолированных опто драйвера на Si826 для управления ключами, спаял, проверил, вроде все работает, питание от сети, там внутри трансформатор
Схему и файл платы потом выложу, заказывал pcb на easyeda
Плата подходит для любых опто-драйверов в корпусе dip8, hcpl3180 и тд.
Для регулировки тока диода есть переменный резистор
Схему и файл платы потом выложу, заказывал pcb на easyeda
Плата подходит для любых опто-драйверов в корпусе dip8, hcpl3180 и тд.
Для регулировки тока диода есть переменный резистор
Спасибо сказали марк
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
3 года 10 мес. назад
Клесов индукционный котел - практика #151374
Осборн уважуха, за серьезный подход, молодец!
Бессмыслица — искать решение, если оно и так есть. Речь идёт о том, как поступить с задачей, которая решения не имеет.(АиБ)
Спасибо сказали NikAndr, valera28, Osbourne, Forest
