Схемы качеров и их исполнение

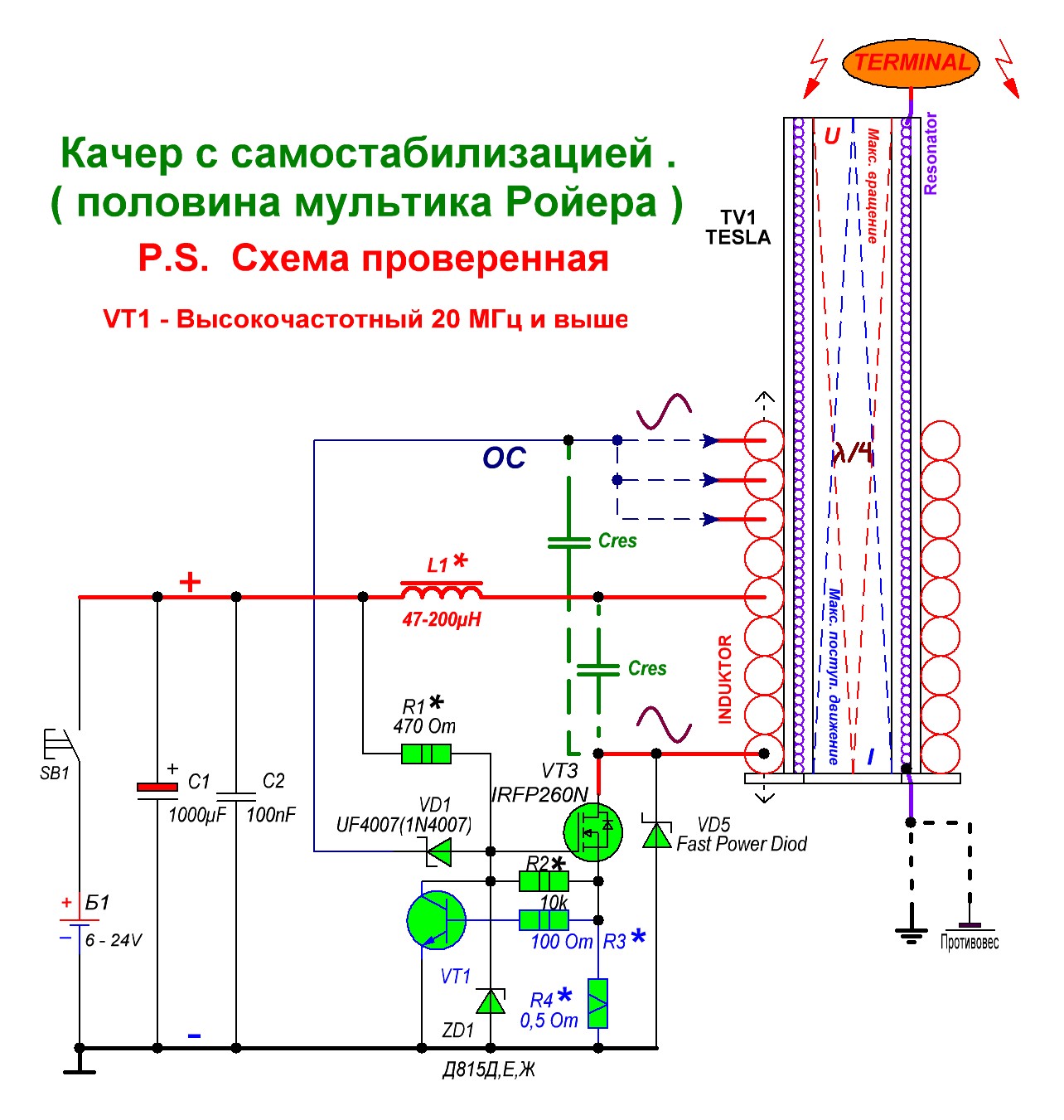

turisto74 пишет: Ещё пара хороших качеров :

Ну и -
что делать с этими вашими "башнями" ?

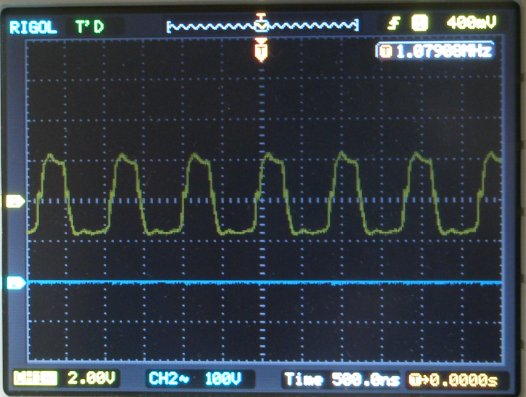

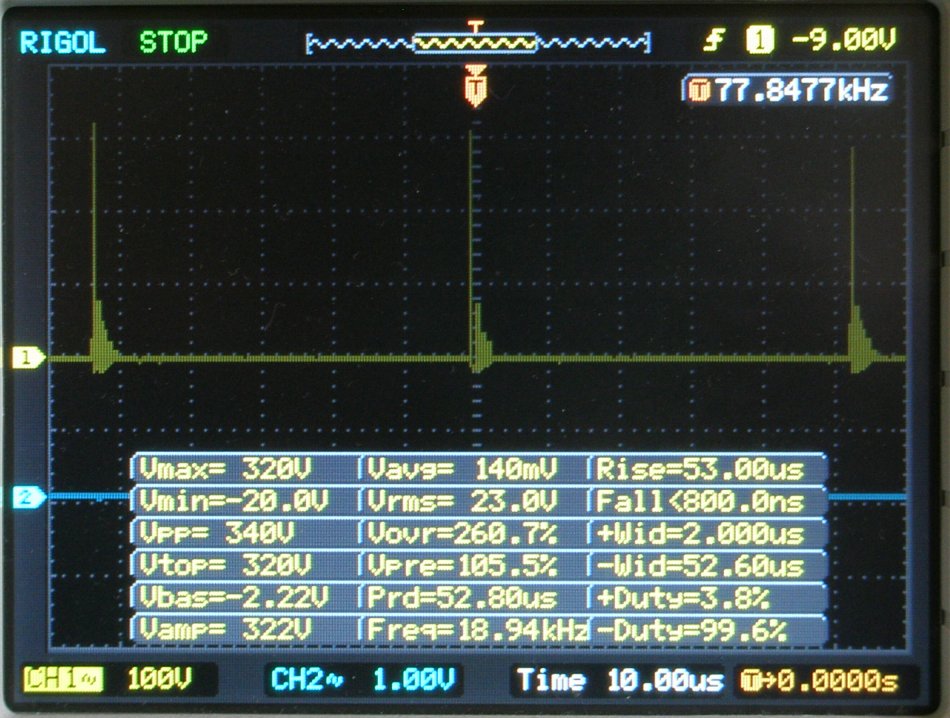

Привет всем! Вот как генерит качер на транзисторе BD237. Питание 1,25 V, коллекторная - 30 витков, базовая – 60, провод Ф 0,4 мм, намотано на каркасе Ф35 мм.

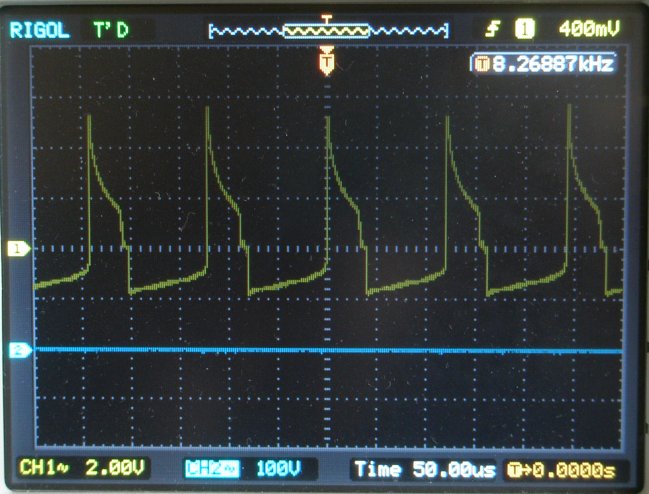

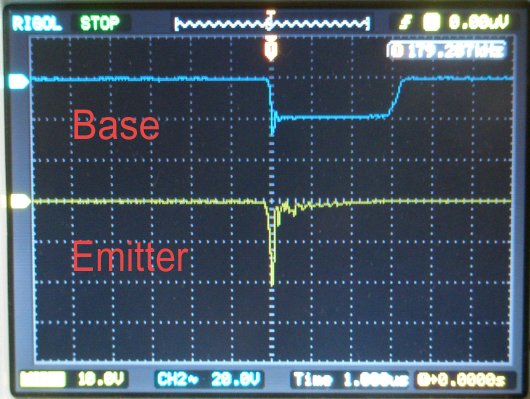

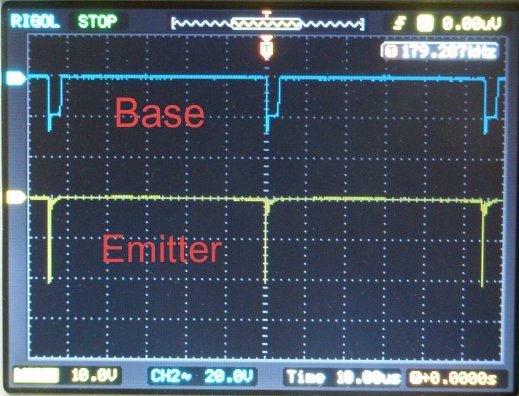

Вот более детальная информация. Измерено на сопротивлениях 1,3 ома.







Добавлю, что я здесь впервые наблюдаю притяжение или отталкивание катушек качера от неодимового магнита в зависимости от его полюса. С другими транзисторами такого не наблюдал.

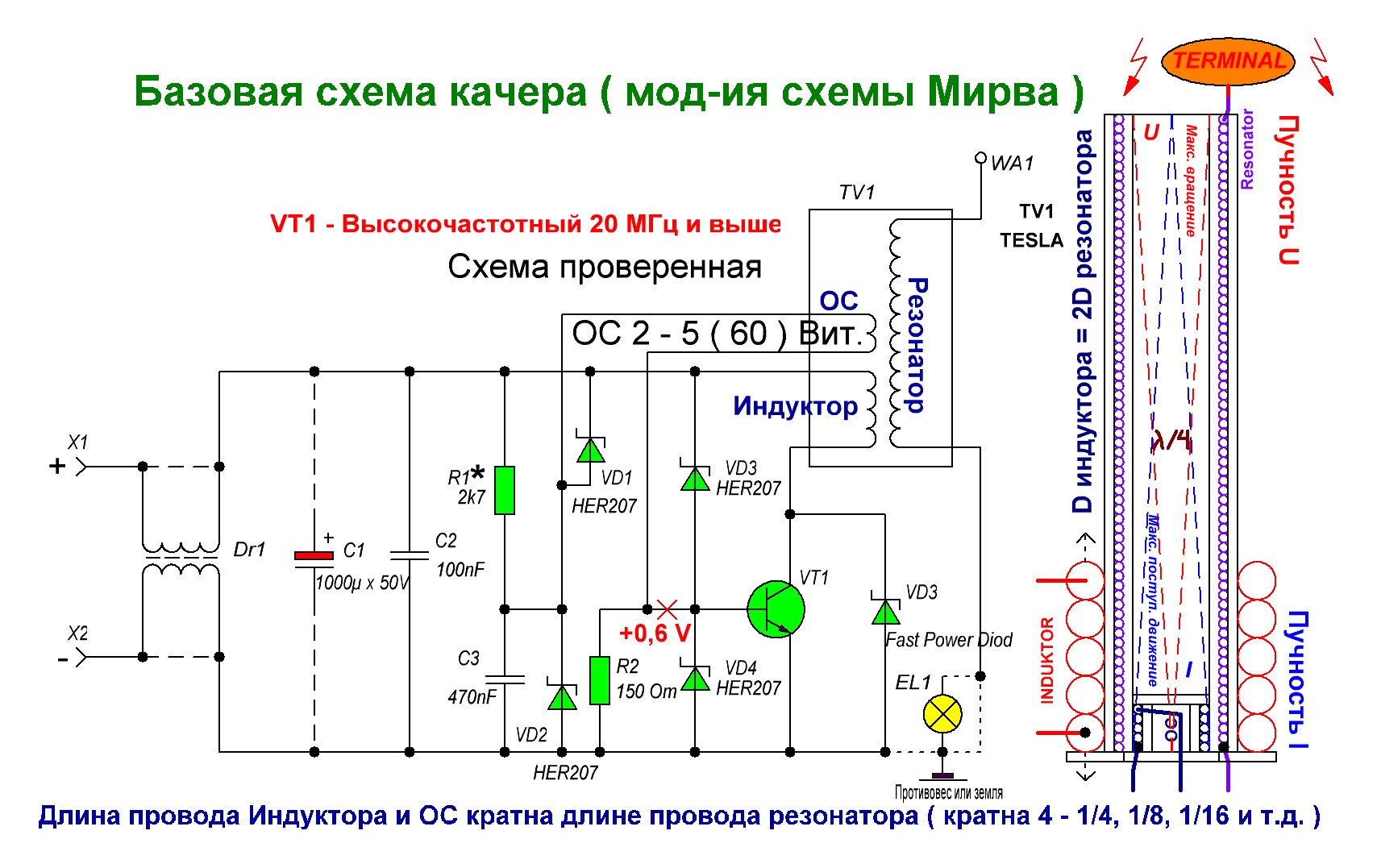

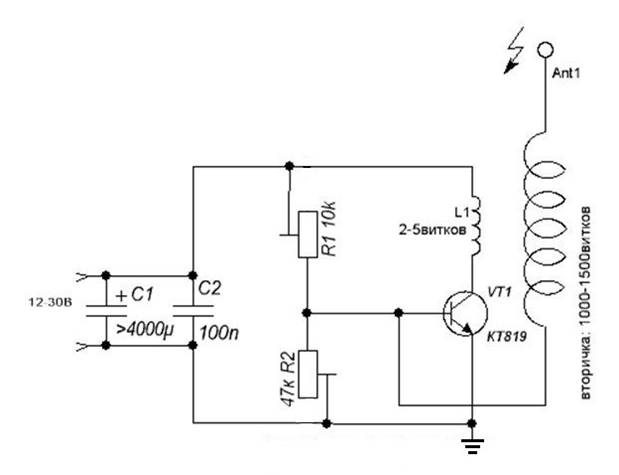

Собрал качер Бровина по такой схеме
Устройство работало 2 часа и перестало. Сначала думал, что какой-то элемент сгорел - прозвонил поменял ....
НЕ заработал.
Помогите пожалуйста !!!

.

С.М.В. пишет: Собрал качер Бровина по такой схеме
Устройство работало 2 часа и перестало. Сначала думал, что какой-то элемент сгорел - прозвонил поменял ....
НЕ заработал.
Помогите пожалуйста !!!

.

На базе биполярника должно быть около 0,6 Вольт , поменяй подстроечники на постоянные резисторы , нижний 150 Ом , верхний около 2,7 кОм ( можно от 1,8 кОм ). Всё должно работать , если не заводится , тогда :
сдохли подстроечные резисторы ,
межвитковое замыкание в резонаторе ,
убит транзистор ,
не правильная фазировка индуктора ,
транзистор не подошёл ,
и подвигать индуктор относительно резонатора ( можно и витки индуктора сдвинуть - раздвинуть ) .

doktorsvet пишет: Фонарь № 2: питается от севшей солевой батарейки 1,5в работает в течении полугода, потребляет 9 мА, используется для подсветки в темном помещении, 3 светодиода включены в параллель:

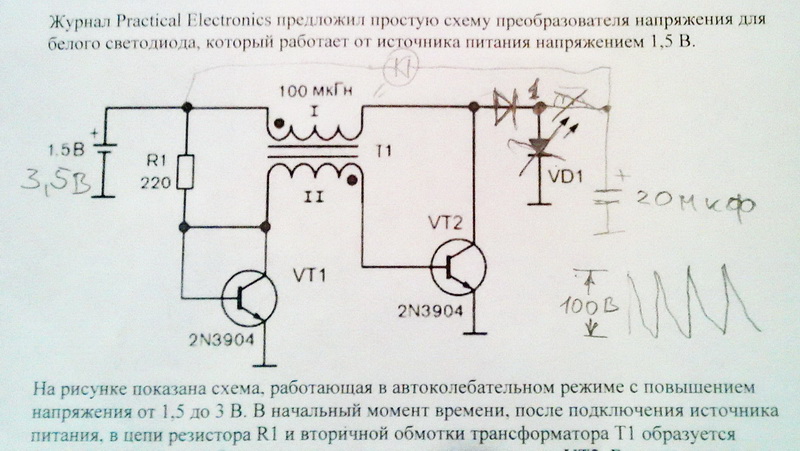

В схеме используется ферритовое кольцо 2000нн, наружный диаметр 2,5см; катушка мотается в 2 провода рвномерно по кольцу - 7 витков. Р1 - 1,5к. Транзисторы - кт315. 3 светодиода включены впараллель. Светодиоды подключенсы с коллектора на массу, то что подрисовано карандашом - просто мысли вслух.

Собрал именно эту схемку , только с добавлением диода 1N5817 вместо перемычки между базой и коллектором - катод к коллектору транзистора . Схема работает не очень обычно , очень хороший прерыватель тока ( ток как переходной процесс прерывается ) , нагрузка и батарейка практически друг друга не видят . Нацеплял пока что 6 светодиодов , но это не предел , причем ток на амперметре вместо того что-бы расти - падает . От транзисторов и транса зависит мощность на выходе . Сейчас у меня стоят 2N2222 , и транс из фильтра на ферритовом колечке 2 по 20 витков , при питании подсевшей батарейкой 1,36 вольта на светодиодах около 2,8 вольт , подрубил 3 вольтовый аккум , амперметр показал 21 мА , затем ток скатился до 18 мА и продолжил падать , а на светодиодах напряжение до номинала 3,6 вольт скакануло . Есть над чем поразмыслить . Проще этой схемы пока не встретил Может получиться прекрасный рекуператор - фонарик Акулы отдыхает Пробовал самодельный трансик - разрезал колечко на две части , на одну половинку 7 витков , на другую 20 витков провода 0,3 мм , обмотки мотал встречно , в зазоры тонкую изоленту запихнул , подобрал фазировку обмоток и попал на Акулин феррорезонанс - частота 1 с копейками мегагерца с чистым синусом .

Вспомнил про ролик с этим качерным джоуль вором , снимал на мобилку на работе . Феррорезонанс Акулы :
yadi.sk/i/CQg3fQp_hfByb
Да , чуть не забыл , добавил ещё параллельно питанию конденсатор ( 0,1 мкФ и выше ) - мощи на выходе больше и запускается без глюков .

туристо - а 7 витков не пробовали оставить вместо 20,
и все же лучше брать кольцо 2000нм а не от фильтра, т.к. он по идее должен наоборот глушить помехи и полезный сигнал в том числе

doktorsvet пишет: туристо - а 7 витков не пробовали оставить вместо 20,
и все же лучше брать кольцо 2000нм а не от фильтра, т.к. он по идее должен наоборот глушить помехи и полезный сигнал в том числе

7витков пока не пробовал, и 2000нм тоже не успел , от сердечника много чего зависит, пробовал на другой автогенераторной схеме бомбить импульсами ОЭДС ( качерными ) дроссель с сердечником из пермалоя ( или как там его - выходной фильтр от компьютерного БП ), так один раз самозаряд на аккум попер хороший . На аккуме наблюдались полуволновые всплески, и это при том, что сопротивление аккума низкое ( аккум от бесперебойника сильно БУ , импеданс по отношению к импульсам оказался высоким , так по ходу дела ), даже электролитический кондер не гасил всплески, хотя по идее должен был, но вышло, что всплески не гасились из-за собственной индуктивности кондера и импеданса , пока такое описание процессов . И транзистор был MOSFET с затертой маркировкой, я его или с монитора или с ТВ выпаял, так что транзисторы тоже подбирать надо очень тщательно .

Я тоже немного поигрался с этой схемой. Сделал без изменения схемы, только транзисторы MPSA 05. Питание — батарея 1,374 V.

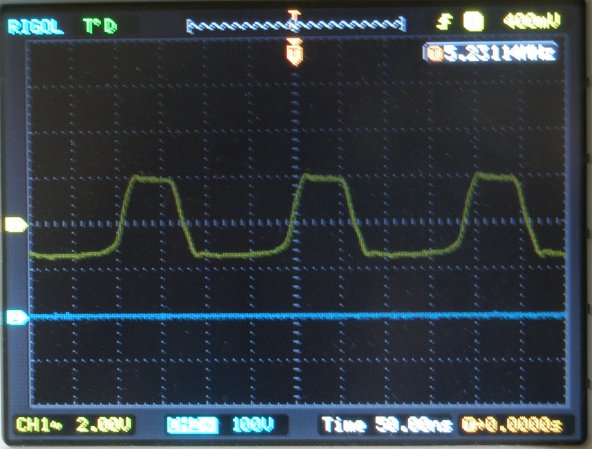

Фото 1 — 7(x2) витков на феррите Al 5200, индуктивность 560 µH , потребление 78 mA.

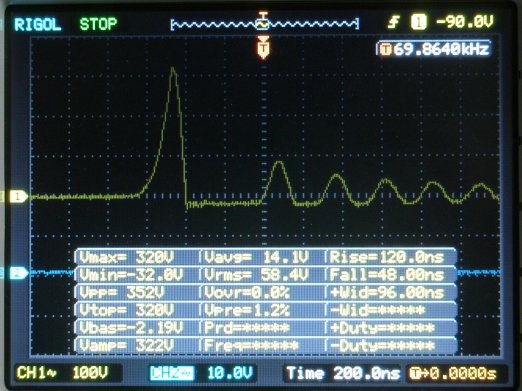

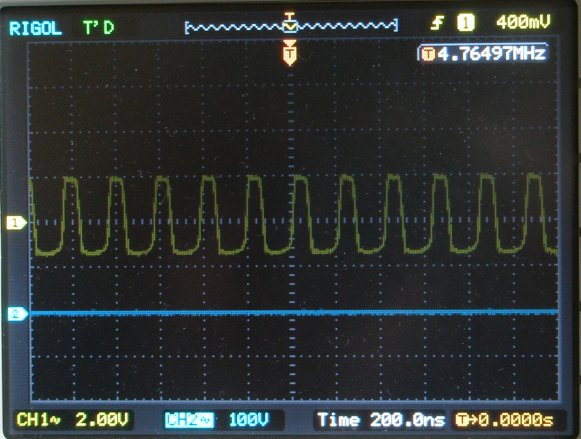

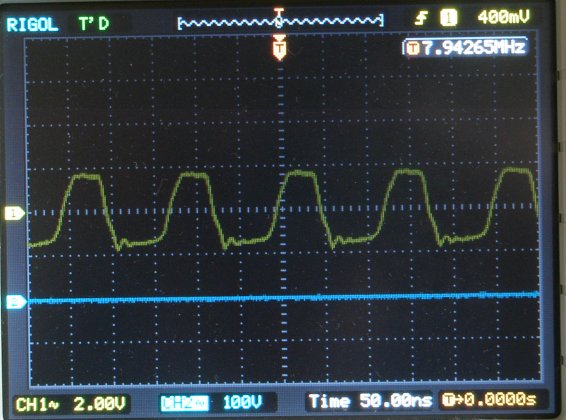

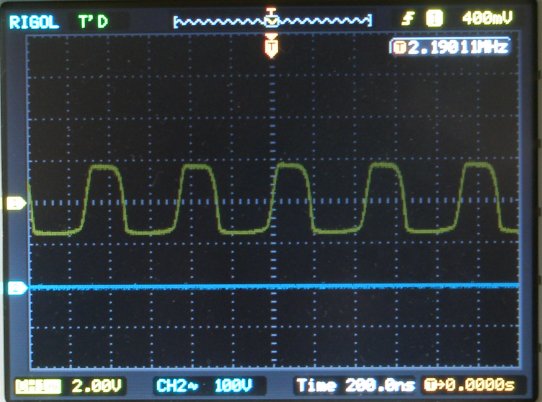

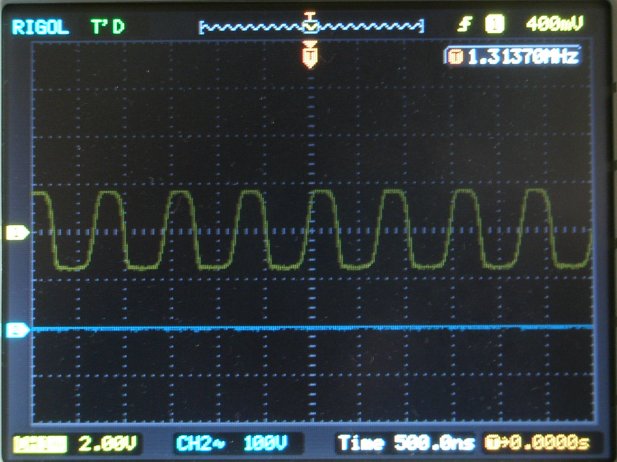

Фото 2 — феррит (?), 1600 µH, потребление 23 mA. Фото 3 — феррит (?), 960 µH, потребление 18,8 mA. Фото 4 — феррит (?), 2100 µH, потребление 23 mA. Фото 5 — воздушная катушка на каркасе Ф43 мм проводом Ф0,34 мм, 65 витков — одна правая, другая левая, 187 µH, потребление 8,4 mA (светодиод светит очень ярко). Фото 6 — воздушная катушка на каркасе Ф37 мм проводом Ф0,34 мм, 35 витков — одна правая, другая левая, 56 µH, потребление 13 mA. Фото 7 — 2 Tesla pancake, 30 витков х 2, 162 µH, потребление 30,4 mA.
