turisto74 пишет: Кто-нибудь в курсе , как деды рассчитывали объем , вес , длину и т.д. на глаз ? ( причем у них не было погрешностей , в отличии от современной математики ) Думаю тут фишка - как правильно рассчитать размеры резонатора для Теслы ( диаметр , длина , сечение провода , длина намотки , частота колебаний и т.д. ) - расчеты нужны для создания электромагнитного тороидального вихря .
( картинку походу что-то не дает вставить ) i9.pixs.ru/storage/5/0/1/ResonatorT_1136224_14705501.jpg

Не пробовал синхронизировать несколько качеров ? И разместить корзиной Хендершота или радиально ?

PS: по качерам - один ведущий, остальные пассивные резонаторы, раньше пробовал пару дополнительных катушек рядом с качером - классно начинают фитонить тоже еще бокрв! льше

крв ! троллем заделался уж кто как не ты знаешь прекрасно что и пробовали и видео есть на трубадуре !
тебе сколько заплатили за переход в стан врагов ?

yrgenus21 пишет: Доброго времени суток всем,слепил качер как говорится из того что было под рукой(черновой вариант платы,позже печатную сделаю)по выше указанной схеме,с указанными в ней номиналами деталей,качер мотал монолитным проводом в изоляции d 0,75мм.кв(19м),индуктор-d 2мм кв.Пришлось по возится с индуктором,что бы качер роботал,единственное что мне не очень нравится-то что индуктор очень близко к обмотке самого качера примерно 2-3мм(толщина спички).В пояснениях Руслана сказано на толщину двух пальцев между обмоткой индуктора и качера,в моем случае с таким расстоянием он не будет роботать,подскажите что нужно изменить(толще взять провод индуктора?или что),что б он имел нормальный людской вид???

на какой частоте качер работает ? У меня с такой же намоткой 2мГц , только Индуктор на расстоянии 10мм от вторички !

СУ-25 Грач пишет: Доброго времени суток yrgenus21 !!

Вот так думаю можно !!

Вложение не найдено

Качер Макс на полевом транзисторе

Вложение не найдено

Индуктор на землю ? Или что эта стрелка озночает? Ааа понял , это фото шины , похоже на ламинат )

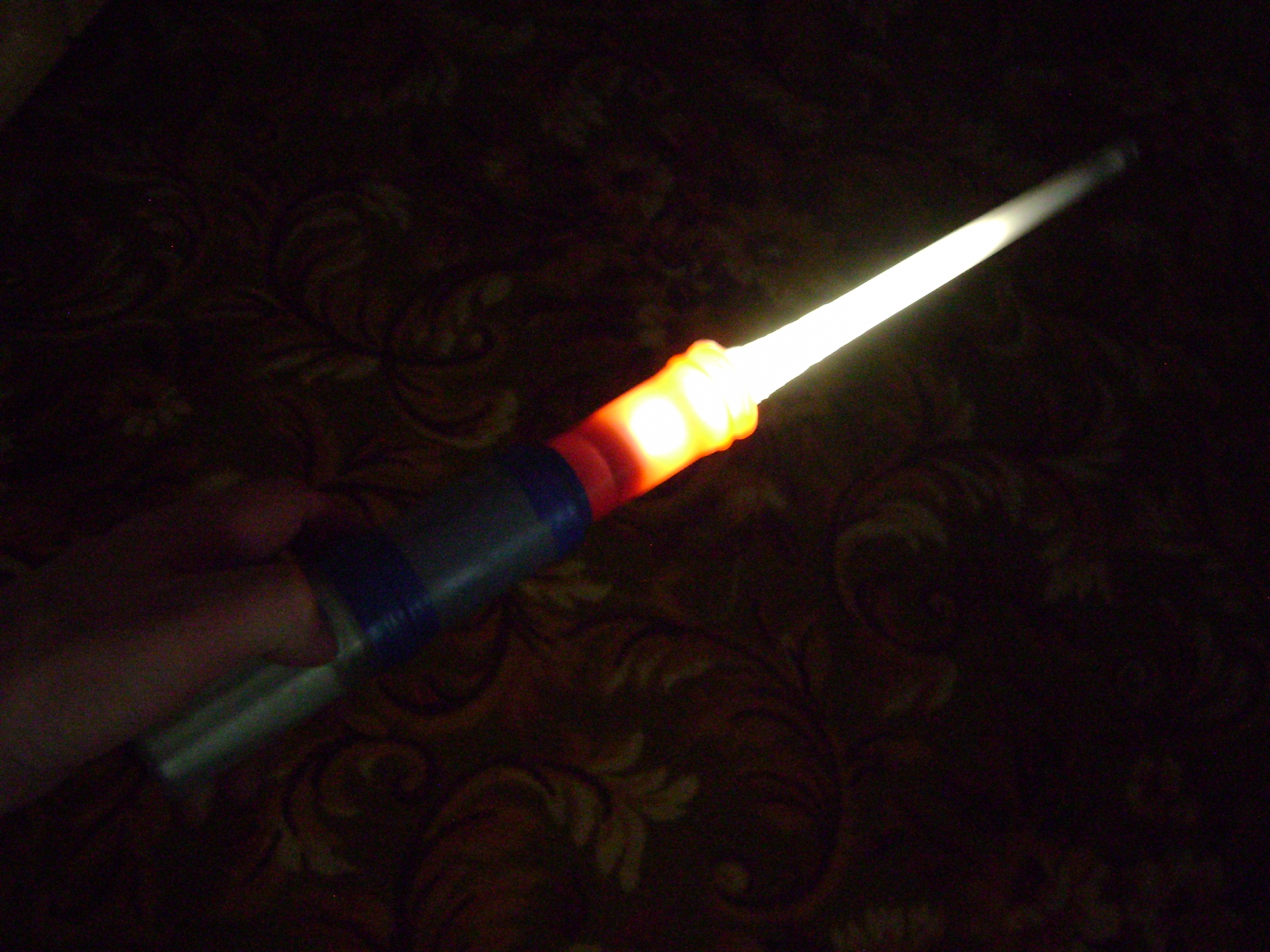

Фонарь номер раз: сделан на качере с ферритовым стержнем и лдс на 10 ватт, питается от батарейки типа крона, потребляет 9в и 100мА

Фонарь № 2: питается от севшей солевой батарейки 1,5в работает в течении полугода, потребляет 9 мА, используется для подсветки в темном помещении, 3 светодиода включены в параллель:





В схеме используется ферритовое кольцо 2000нн, наружный диаметр 2,5см; катушка мотается в 2 провода рвномерно по кольцу - 7 витков. Р1 - 1,5к. Транзисторы - кт315. 3 светодиода включены впараллель. Светодиоды подключенсы с коллектора на массу, то что подрисовано карандашом - просто мысли вслух.

Все тут делают большие катушки ,я же думаю нужно начинать с маленьких
csql.ru/2014/12/25/micro-tesla-coil/

Тут и экономия на материале и переносной вариант. И целы останетесь сами если что.

У нас получилась вот такая схема. Труба 50мм, намотка 600мм, провод на TESLA 0.25мм Индуктор 4 витка для эксперимента без зазора. Частота получилась около 800кГц. Изготовлено для люминисцентных ламп.

Привет всем! Предлагаю вниманию мой первый опыт с качером давнишний
vk.com/video274251895_171043544

Ещё пара хороших качеров :
