Схемы качеров и их исполнение

9 года 5 мес. назад
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #69
Предлагаю в этом разделе выкладывать различные схемы качеров а главное их фото в реальном исполнении.
Спасибо сказали RealStrannik, nndgold, vladevp, rk2188, A-2017, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 1943
Больше
Схемы качеров и их исполнение #70

ut4uar пишет: Предлагаю в этом разделе выкладывать различные схемы качеров а главное их фото в реальном исполнении.


Хорошая тема, поддерживаю предложение.
Спасибо сказали ut4uar, kolyan, vladevp, rk2188, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #72

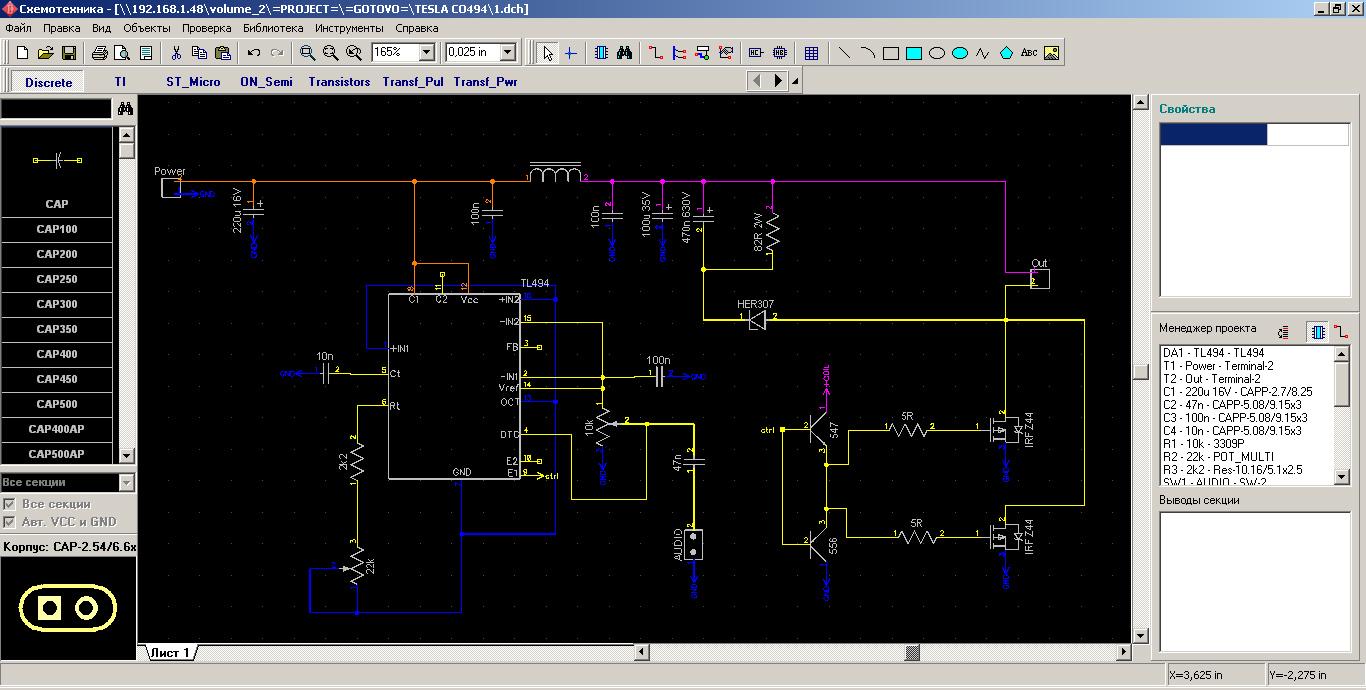

Решил сделать небольшой вклад в данную тематику, нарисовал схему на основе tl494 в ДИПтрейсе думаю за выходные сделаю разводку выведу платку, и готовый результат в студию. :)

Вложения:
Спасибо сказали nndgold, vladevp, nikriabov, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад 9 года 5 мес. назад от ut4uar.
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #73

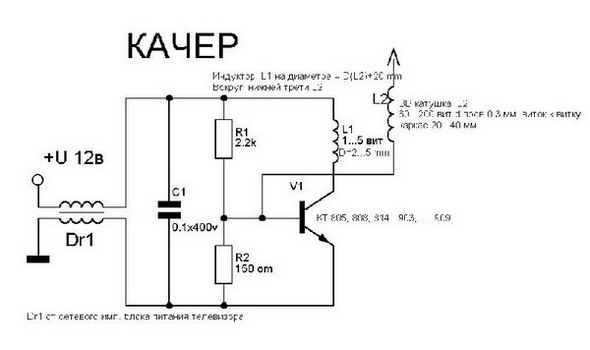

Дабы темка не начиналась сильно пресно, подсолим рисунками схем из интернет.


Спасибо сказали RealStrannik, k57, tokar_ev, vladevp, serg.aero, rk2188, Коган, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад 9 года 5 мес. назад от ut4uar.
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #74
И еще немножко.


Вложения:
Спасибо сказали k57, tokar_ev, vladevp, serg.aero, rk2188, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад 9 года 5 мес. назад от NikAndr.
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 1943
Больше
Схемы качеров и их исполнение #81

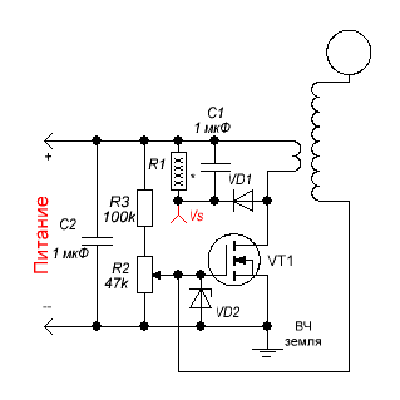

Хочу собрать вот этот качер на транзисторе 2SK2611


Спасибо сказали tokar_ev, 12358, vladevp, serg.aero, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #82
Готов поучаствовать и развести печатную плату для этого качера и выложим для общественности.
Спасибо сказали 12358, vladevp, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
NikAndr
Живу я здесь
Живу я здесь
Сообщений: 1943
Больше
Схемы качеров и их исполнение #84

ut4uar пишет: Готов поучаствовать и развести печатную плату для этого качера и выложим для общественности.


Дык схемы, как таковой, пока нет, автор ролика говорит, что схема самая обычная, только транзистор 2SK2611.
Я транзюки заказал - жду, скоро должны прийти. Наверное, плату можно разводить после того, как все будет собрано и отлажено...
Спасибо сказали 12358, vladevp, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
ut4uar
Новый участник
Новый участник
Сообщений: 9
Больше
Автор темы
Схемы качеров и их исполнение #85

NikAndr пишет:

ut4uar пишет: Готов поучаствовать и развести печатную плату для этого качера и выложим для общественности.


Дык схемы, как таковой, пока нет, автор ролика говорит, что схема самая обычная, только транзистор 2SK2611.
Я транзюки заказал - жду, скоро должны прийти. Наверное, плату можно разводить после того, как все будет собрано и отлажено...


Потому и написал что готов поучаствовать. Дождусь результатов макетирования. И возложу на себя роль проектировщика печатной платы :)
Спасибо сказали vladevp, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 5 мес. назад
bpl
Новый участник
Новый участник
Сообщений: 5
Больше
Схемы качеров и их исполнение #87

ut4uar пишет: Предлагаю в этом разделе выкладывать различные схемы качеров а главное их фото в реальном исполнении.


Вот объясните мне почему, все [HV] Генераторы высокого напряжения стали обзываться КАЧЕРАМИ.
Выложите сюда еще схемы шокеров и всего что искрит.
Необходимо создать категорию ГЕНЕРАТОРЫ
В ней открыть ветку (тему) Генераторы HV
А качеры сделать отдельной темой работающих по принципу в патеньте
Есть еще блокинг генераторы и не только.

Качер - патент
www.freepatent.ru/patents/2444124
схемы











Объяснение Бровина
news.cqham.ru/articles/discussions.phtml?id=634

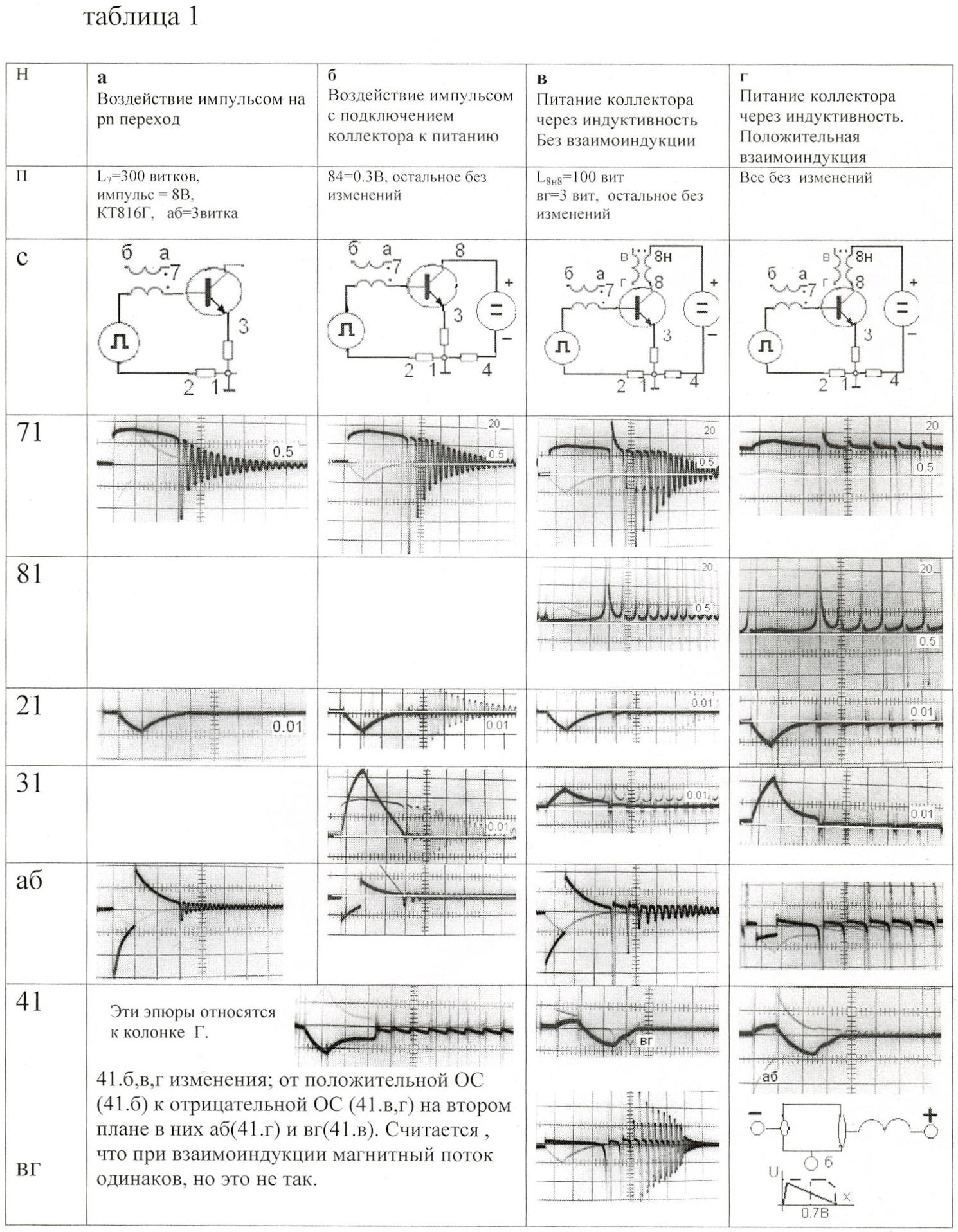

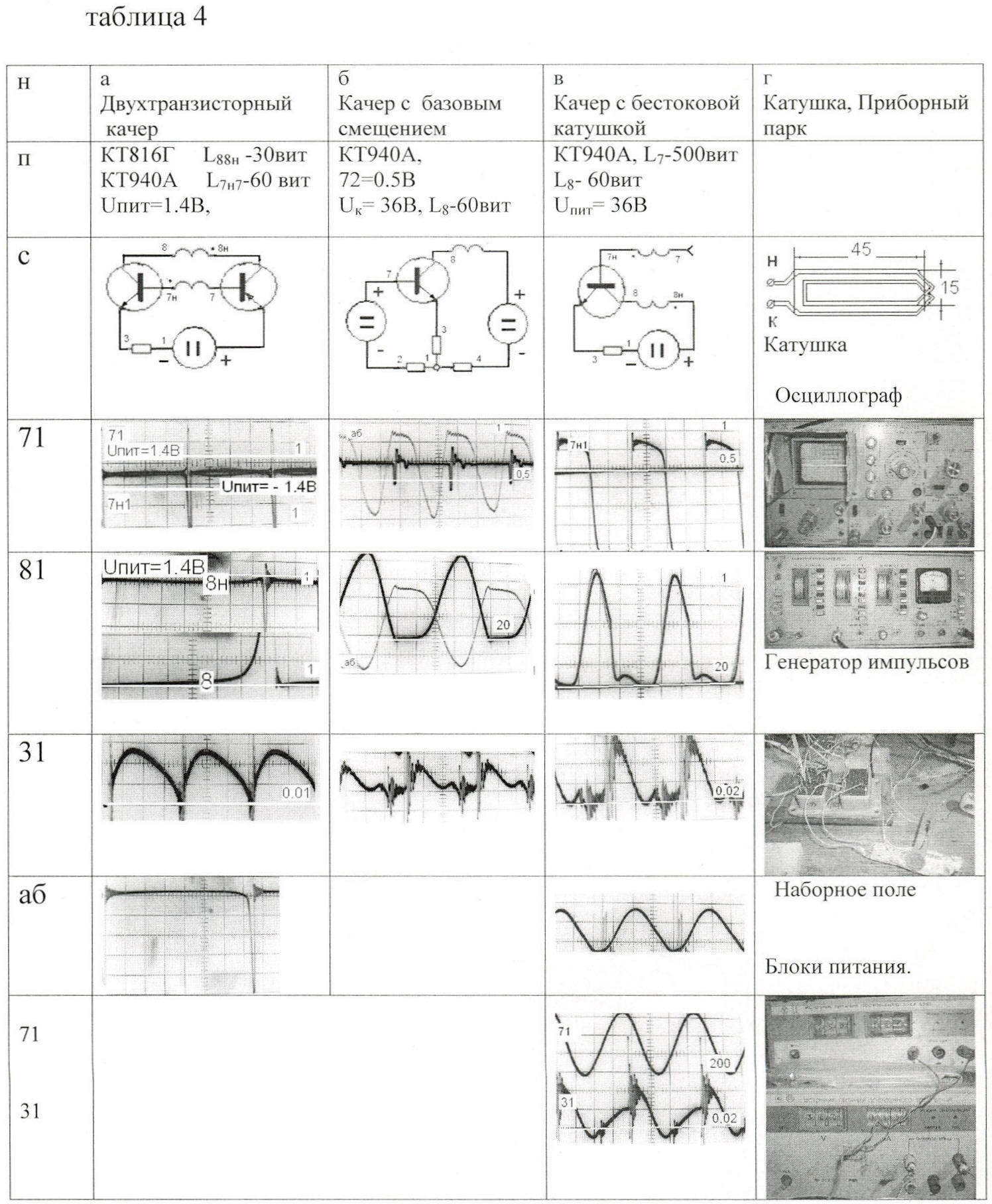

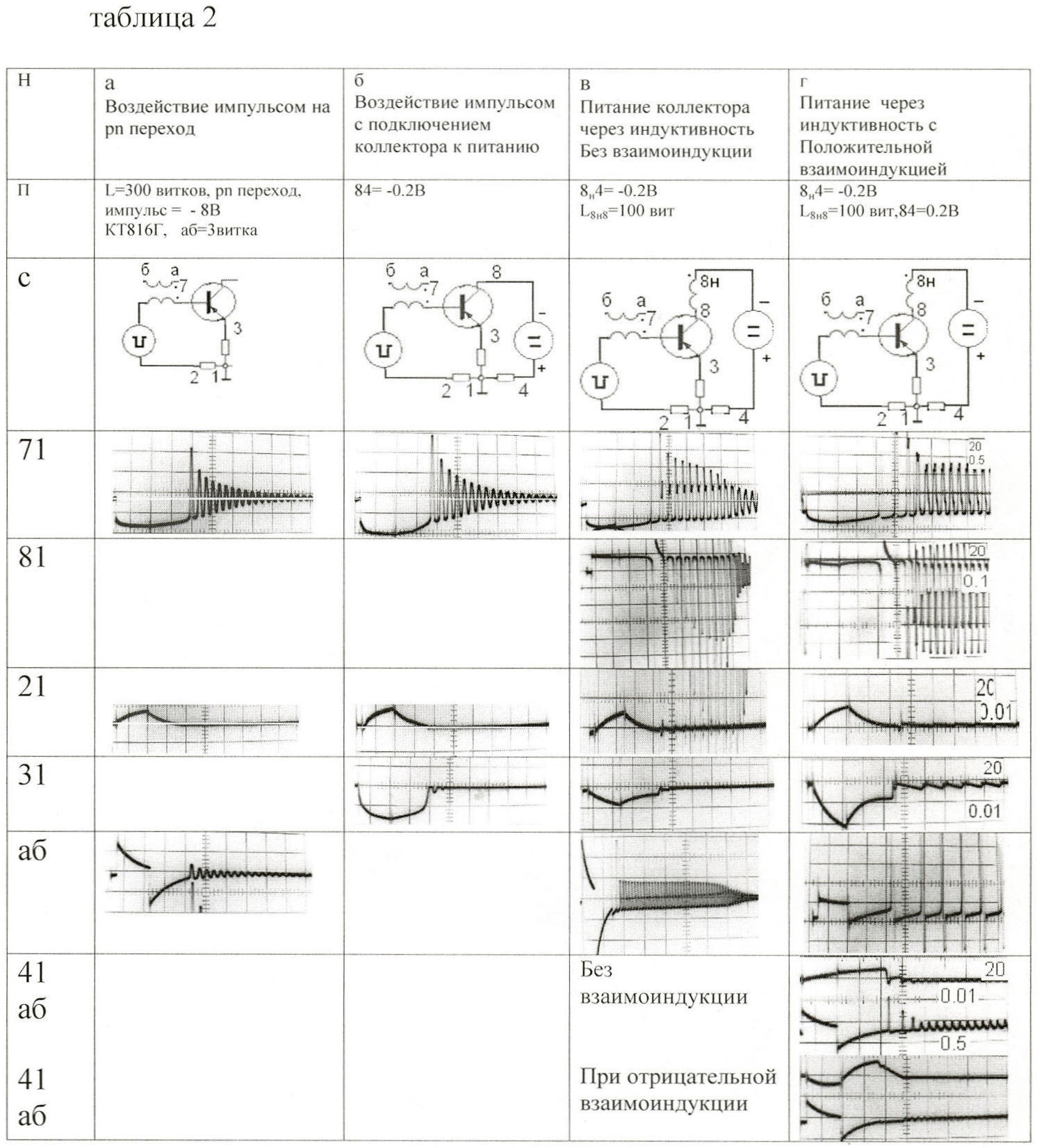

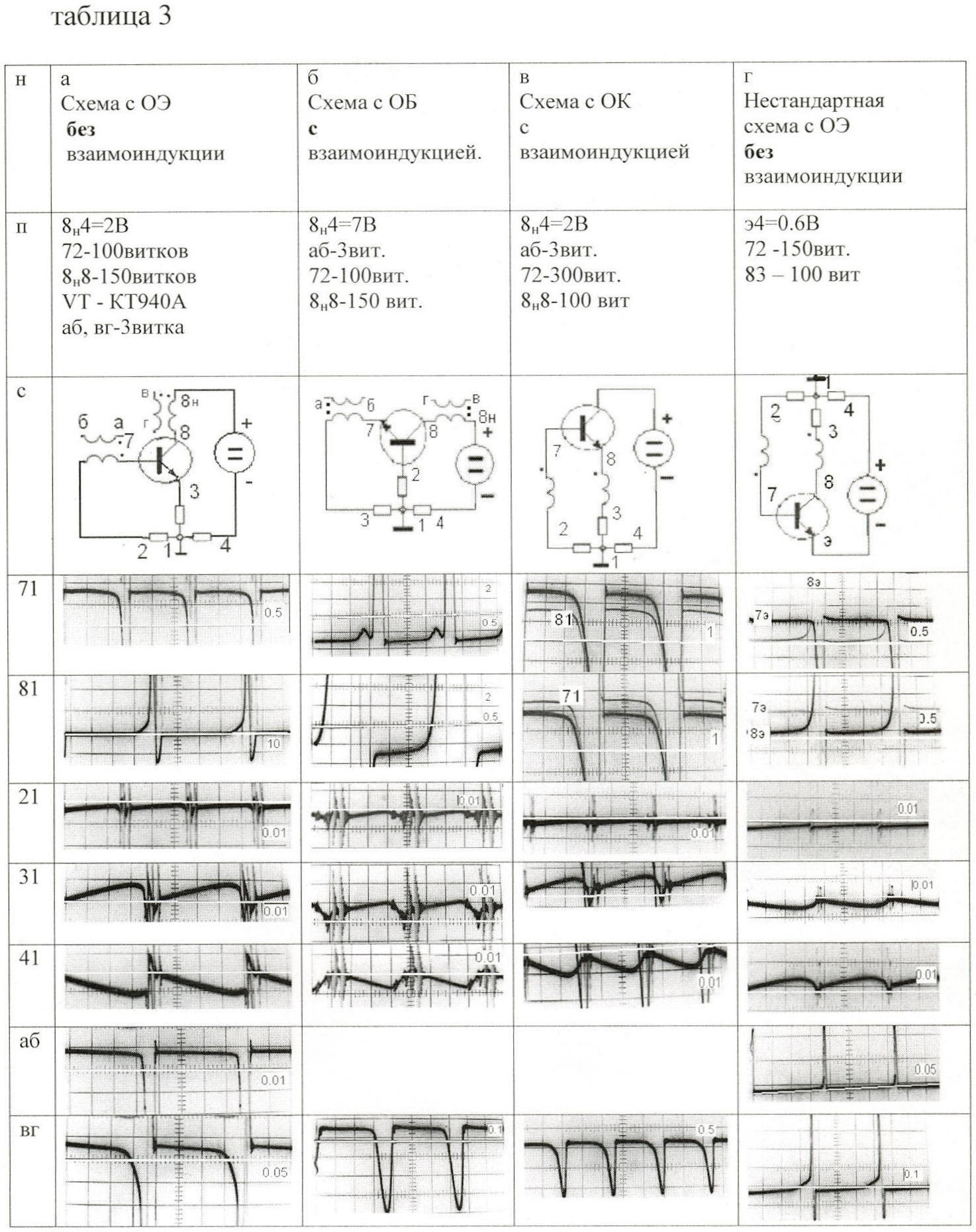

Знакомьтесь, Качер (качатель реактивностей)-новый способ управления транзистором Патент РФ № 2265276. 1. Транзистор КТ315Г (или любой другой, подгоняя к описываемому процессу напряжениями на коллекторе и базе) подключите двумя источниками 0.6В в базу, другой 1.5В в коллектор через катушки индуктивности на длинных проводах. Катушки индуктивности делаются из любого изолированного низкоомного провода, диаметром до 0.2 мм наматываются в навал на три пальца, 32 витка в коллектор, 64 витка в базу. Включаете оба питания, и наблюдаете импульсы или непрерывную генерацию в базе и коллекторе, независимо от взаимного расположения катушек, только картинка по разному изменяется, если ее наблюдать на осциллографе. Если нет осциллографа, то контролировать генерацию можно по свечению светодиода, третьей катушкой никак не связанной с качером, тоже намотанной на три пальца (витков на 50) и зашунтированной светодиодом.. Он светится от приближения к базовой или коллекторной катушке, разумеется если есть генерация. 2. Базовую катушку снимаете с источника 0.6В и устанавливаете на минус источника питания коллектора, и опять наблюдаете те же импульсы. Если их нет, тронули базу пинцетом, и пошла генерация импульсов. Напряжение источника питания коллектора может меняться в больших пределах. Генератор импульсов работает в наглухо запертом транзисторе. Обычно так не бывает, чем не новый способ? Обратите внимание, здесь ток, потребляемый от источника питания, может быть много выше предельно допустимого для этого транзистора. 3. Переставьте базовый конец с минуса на плюс источника питания коллектора и снизьте напряжение с 1.5В до начала генерации, и опять наблюдаете же импульсы с сближенными и разведенными катушками. 4. Поменяйте коллектор с эмиттером местами, повторите пп 1,2,3 , и снова наблюдается почти такая же генерация. 5. Снова восстановите схему п 3 и снизьте напряжение питания до минимума, и наблюдаете генерацию импульсов, причем с разнесенными врозь катушками она четче, а напряжение на источнике питания коллектора много ниже чем напряжение отпирания кремниевого диода. 6. Если в катушки вставить ферромагнитные сердечники можно наблюдать трансформацию импульсов без гистерезиса. Вы увидели, генератор импульсов, работающий на запертом транзисторе. Он накапливает носители в объеме базы в некотором временном промежутке, и в конце периода коротит накопленными носителями источник питания коллектора через малое омическое сопротивление индуктивности, вызывая большой ток короткой длительности. Такие импульсы обычным способом управления транзистором не получить. Импульсы качера обладают свойством передачи энергии за счет поворота магнитных моментов атомов окружающего индуктивности вещества, и это является Новым способом передачи информации (это помимо звука, света, эл. цепи, электромагниных волн). Из качера получается Абсолютный датчик (по патенту РФ№2075726 Датчик Бровина). Если в индикаторную катушку вместо светодиода поставить последовательно обычный диод и конденсатор, то на выходе после конденсатора вы получите однополярный ток. Такой датчик преобразует неэлектрические величины - метры градусы, в электрические величины - вольты, амперы, герцы. Размеры датчика (размеры катушек) могут быть любые. П 1 это метод получения генерации от катушек любых размеров. Особенность импульсов наблюдаемых на базе и коллекторе в том, что если их наблюдать осциллографом относительно минуса или плюса источника питания коллектора, то они в обоих случаях имеют одинаковую полярность. Если одновременно наблюдать на двухлучевом осциллографе ток (с малого, меньше 1Ом, резистора) и напряжение на электродах базы и коллектора, то окажется, что увеличению тока соответствует уменьшение напряжения, и скачку напряжения соответствует спад тока. Это противоречит Закону Кирхгофа, но подтверждает гипотезу о том, что на поворот магнитных моментов атомов окружающего вещества тратится энергия тока от источника питания. Работать в режиме качера могут любые схемы включающие транзистор (биполярный, полевой, р/лампу) и одну или две индуктивности. В подробностях читайте об этом на сайтах «метасинтез» под кнопкой «ссылки», и www.valselivanov.narod.ru. Бровин Владимир Ильич

Объяснение от otv на matri-x.ru
matri-x.ru/forum/index.php/topic/1035-%D...__st__980#entry64241
Речь идет о приборе, названном "качер". Одна пальчиковая батарейка на 1.5 вольта, транзистор, маломощный, и три обмотки, выполненные на трёх пальцах: 30 витков, и две по 60 витков. Третья катушка нагружается любым светодиодом - это индикатор работы качера. Если транзистор n-p-n, то катушка в 30 витков, коллекторная, играющая роль индуктора, соединяется между коллектором транзистора и плюсом батарейки. Вторая, в 60 витков, соединяет базу транзистора и тот же плюс батарейки. Минус батарейки соединяем с эмиттором. Вот и вся схема. Запускается при подаче питания автоматически. Катушки (базовую и индуктор) не обязателно связывать магнитно. Индикация работы - свечение светодиода третьей катушки, если её поднести к коллекторной, хотя бы на расстояние сантиметра четыре, или менее. Феномен качера в том, что светодиод будет гореть на таких вот расстояниях, а частота генерации - далеко не СВЧ. Форма импульса на коллекторе - положительные (!) импульсы амплитудой в десятки (!) вольт при изумляюще большой скважности. Анти-блокинг-генератор. Вопрос же в одном - будет ли это работать в открытом космосе? Частота генерации импульсов - не более мегагерца. На предмет электромагнитной совместимости и безопасности. Спектр гармоник достаточно широк.
Вложения:
Спасибо сказали tokar_ev, ArLeg, юрий61, Vigorist, RLC, shad, Jirkason, nndgold, turisto74, vladevp, rk2188, val_128, AndreyVK431
