Схемы качеров и их исполнение
8 года 7 мес. назад
...да Вы батенька мазохист....
![:cheer: :cheer:](/media/kunena/emoticons/cheerful.png)
...и на одном достаточно...а на счет гавкнулся - я таких схем штук сто собрал/разобрал....ну влепи диод на базу или емкость, но тогда запускатся будет только тычком в базу...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
8 года 7 мес. назад от Step.
Вот таких сделал два штуки, работают оба. Использовал КТ809 и с БП mje13007. У mje13007 более плавная характеристика, а КТ809 хуже из-за резких перепадов амплитуды. Феррит с проницаемостью 6000.
Спасибо сказали NikAndr, rk2188
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
Viaceslav_C_
Живу я здесь
Сообщений:
927
Не квадрат пишет: ...Вячеслав приведите схемку для примера.

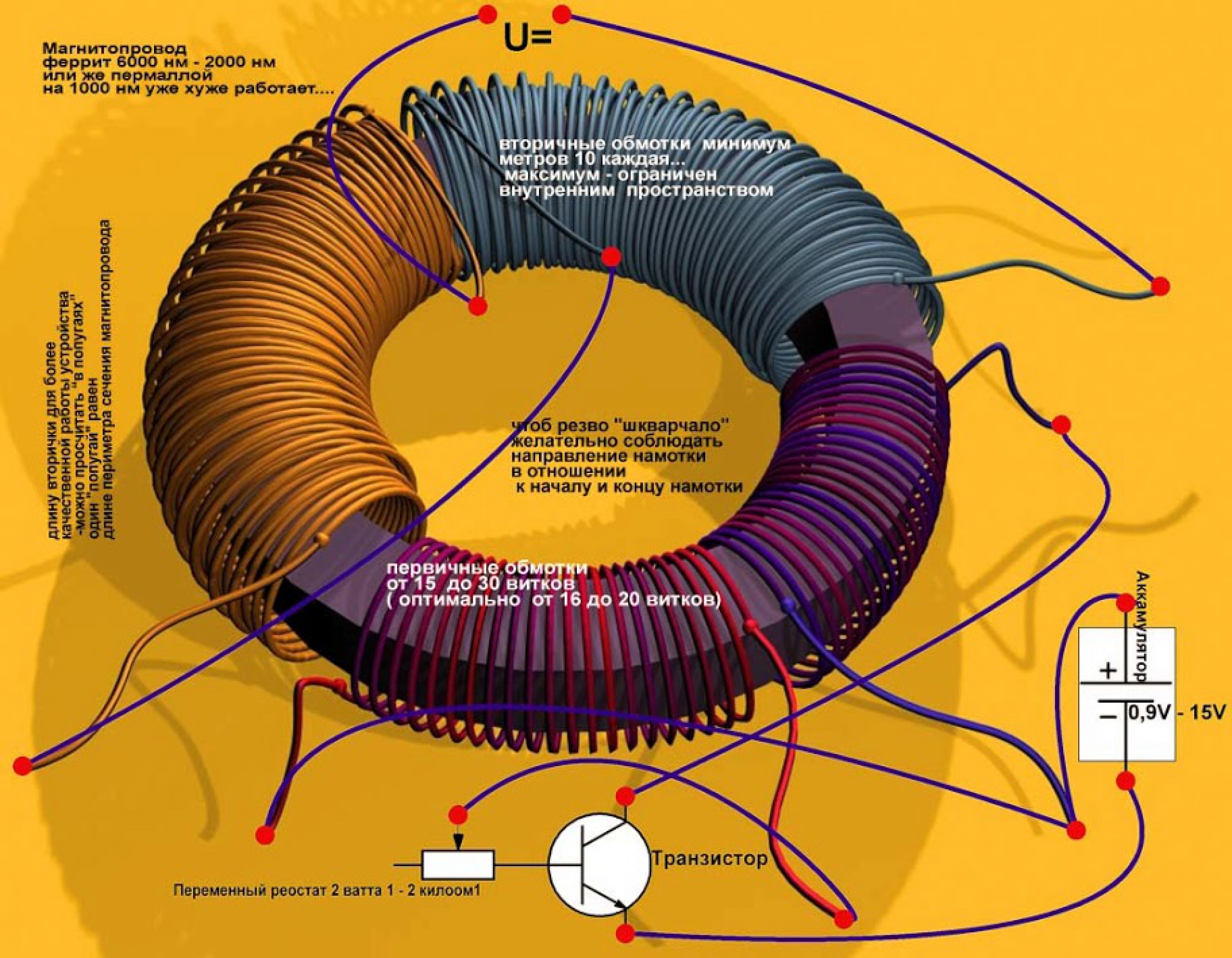

Я имел в виду вот такой смысл.
Беги хомячек в вертушке, не сдавайся, ты обязательно добежишь...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
NikAndr пишет: Чето я с гравицапой по схеме Тигра зашел в тупик.

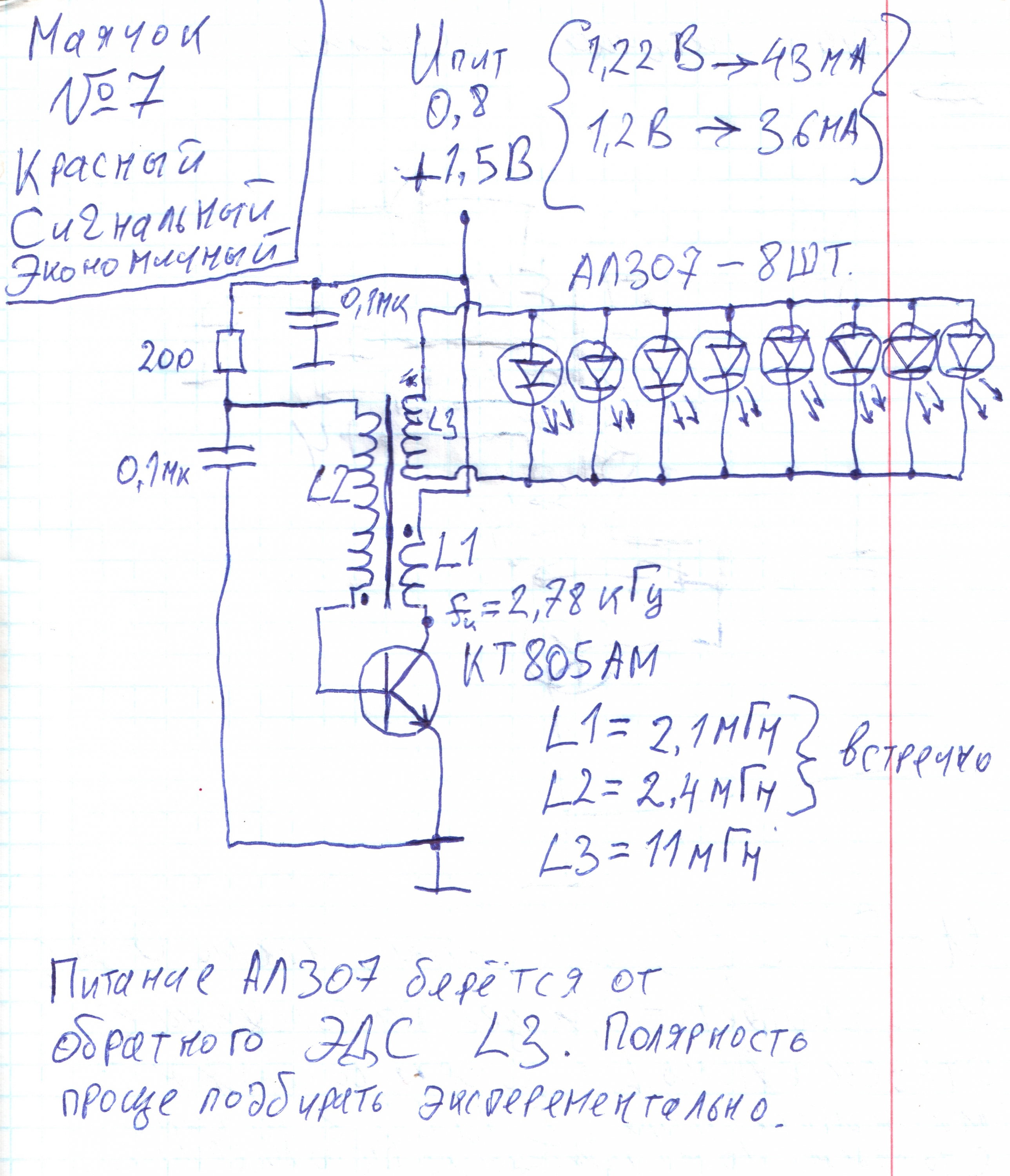

Имеется ввиду схема с одним транзистором, вот эта:
Жрет она у меня неоправданно много, фазировка выводов и подбор деталей улучшения не дали, грешу на непомерно высокие индуктивности в трансформаторе, например, у rk2188 индуктивность L1 0,007мГн, у меня - 1,28мГн.
у него на L2 индуктивность 0,48мГн, у меня - 11,63мГн..
Решил перемотать транс на другом феррите и попробовать собрать по схеме НЕквадрата, с двумя транзисторами.
В связи с этим имею вопрос - будет ли принципиальная разница, если я намотаю катушки не на кольце, а на двух П-образных сердечниках от ТВС, сложенных кернами встык, или, например, на толстом ферритовом стержне?
Рябята, вы меня не до поняли, я схему привел как вариант стартануть от 0.2 вольт, а далее чем выше тем кпд ниже, если надо от 1.2-1.5, то схема другая
хотя бы классическая
Спасибо сказали NikAndr, Viaceslav_C_
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
8 года 7 мес. назад от rk2188.

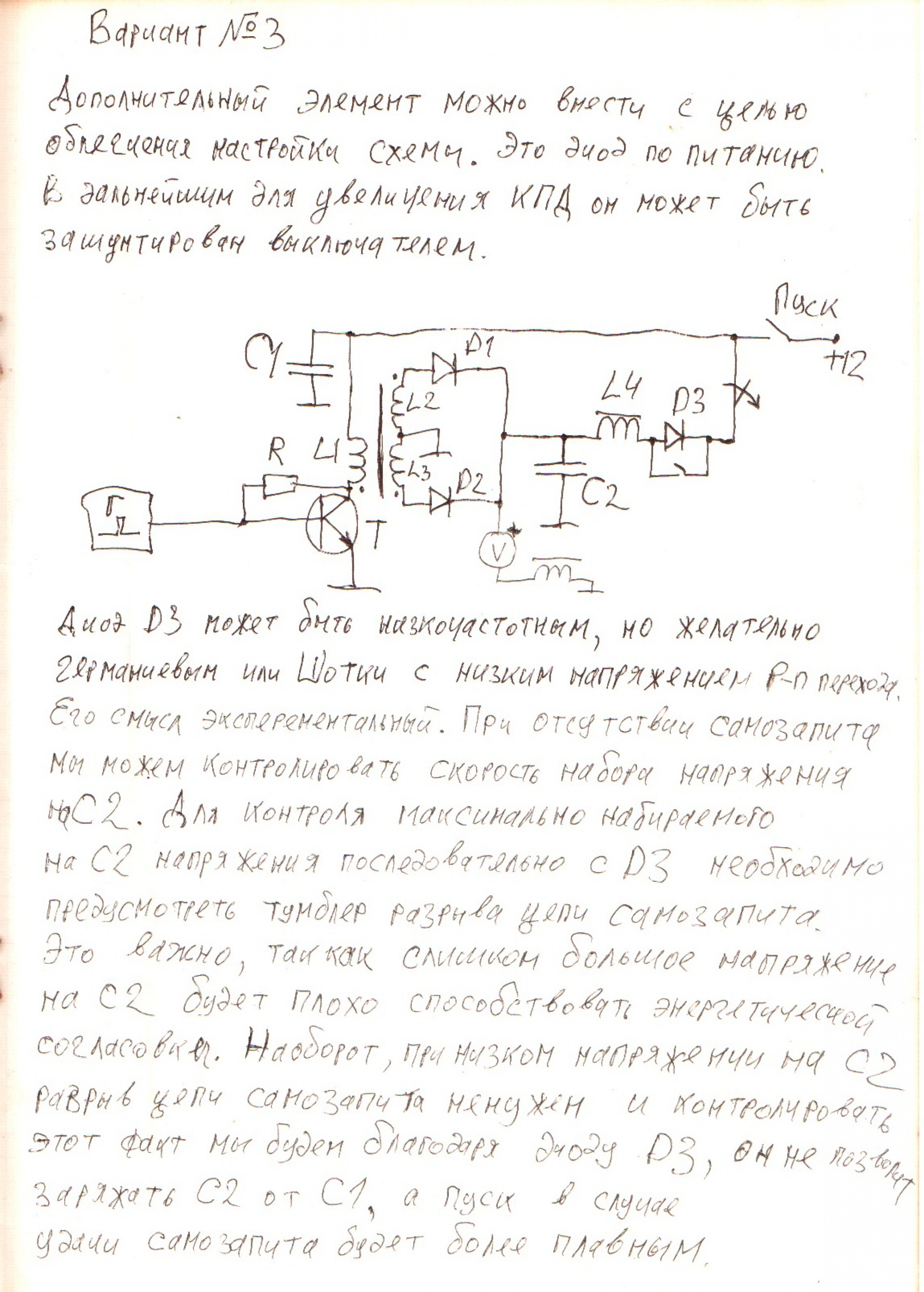

если есть приборы, ослик и генератор, то для начала лучше по этой схеме провести эксп. если она ничего не даст, то и блокинг генератор на ней ничего не даст, но отталкиваться надо от сюда, от простого. здесь важны намотки , феррит и количество витков. Я не привожу всю схему т.к. она может быть любой, генератор при настройке как оборудование, а потом любой какой сделаете
Спасибо сказали NikAndr, Viaceslav_C_
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
8 года 7 мес. назад от Не квадрат.

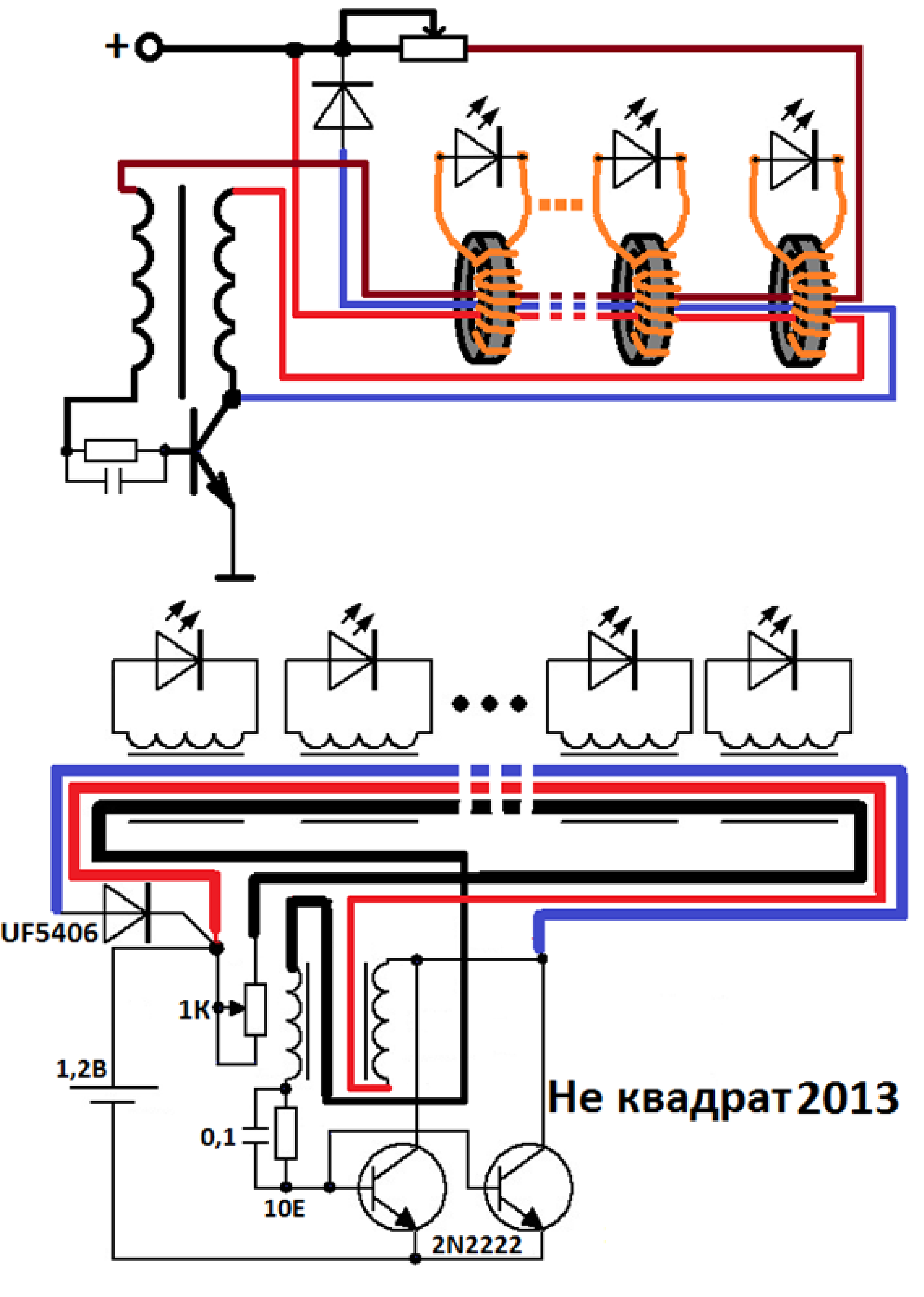

...вот Вам эконом давнешний....

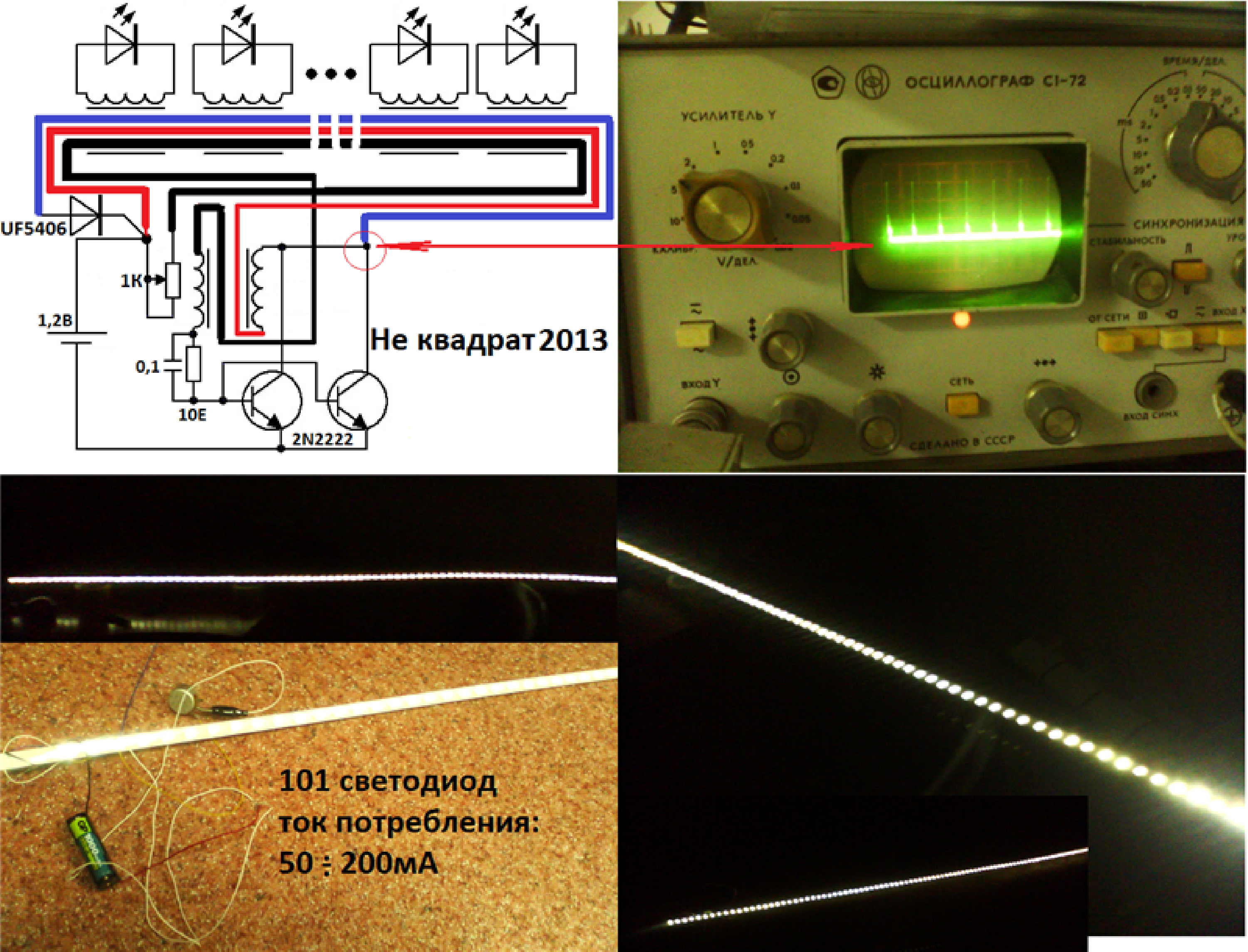

...кому интересно в инете мои схемы сразрисовкой
Спасибо сказали NikAndr, vitus, turisto74, rk2188
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
8 года 7 мес. назад от vizit73.
да хороший фонарик питает кучю светодиодов а потребление мизерное СПОСИБО НЕ квадрату
Спасибо сказали NikAndr, dozor, turisto74, rk2188
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
Может кто подскажет. Качер бровина подключен на стандартные катушки. Подк лючение не по стандарту. На конденсаторе под нагрузку 750 v без реактивкиПри выключении качера напряжение возрастает до 800 v. Потом медленно убывает. Питание качера 12 v. Ток 1.2 ампера. При замыкании конденсатора мощный очень разряд. Как дальше?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
...схемку в студию, а то не понятно что Вы хотите....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
8 года 7 мес. назад
Попробую коротко на словах. Другой возможности пока нет. От качера через биф. катушку идет накопление на кондере сьема. Выпремление тока через высокочастотный диодный мост. Катушка биф. имеет соединение с землей через ультробытстрый диод. При включении качера без нагрузки идет безпрерывное возрастающее накопление тока. Реально ли организовать сьем с кондесатора постепенно а не одним импульсом. Если я что-то не так понимаю извиняюсь. К сожалению я не профи.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
