Схемы качеров и их исполнение

На чем и как именно(расположение обмоток на сердечнике и по отношению друг к другу) мотался трансформатор? Спасибо!

L1 противоположно L3, а L2 не важно, на L2 можно подогнать полярностью диода экспериментально, важно снимать именно ОЭДС. Моталось на феррите от комп блока питания диаметром 1-2 см, увы не записал, а схему залил парафином и заклеил, так что подробнее про это ферритовое кольцо увы сказать не имею возможности

rk2188 пишет: L1 противоположно L3, а L2 не важно, на L2 можно подогнать полярностью диода экспериментально, важно снимать именно ОЭДС. Моталось на феррите от комп блока питания диаметром 1-2 см, увы не записал, а схему залил парафином и заклеил, так что подробнее про это ферритовое кольцо увы сказать не имею возможности

Если кольцо было желтого цвета, то оно не ферритовое! Где стояло в БП? Если это ДГС(дроссель групповой стабилизации), то оно из распыленного железа. На нем мотаются выходные обмотки по 3,3-5-12 вольтам.

Очень хорошее замечание по поводу кольца. Наверное и сам автор не знает из чего у него кольцо. Надо будет попробывать сделать и тогда будет понятно

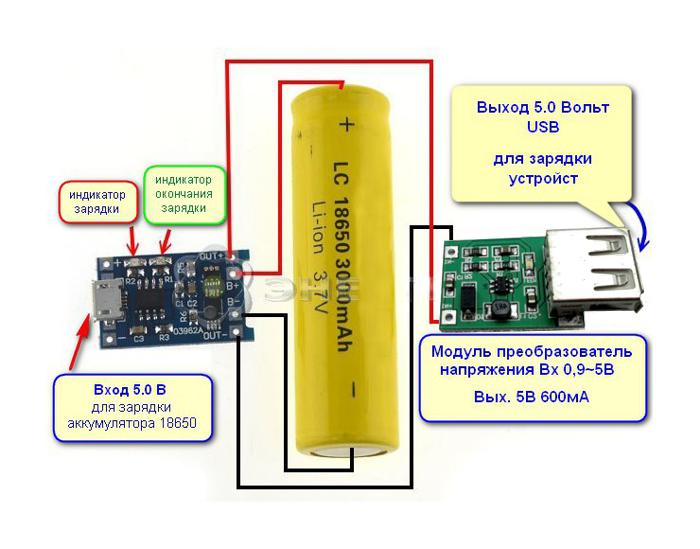

Незнаю как Вам, ноо мне понравилось уже готовое решение долгоработающих светодиодных фонариков. Это только пример использования готовы модулей. Светодиод сами подключите как Вам надо.

да, вот он

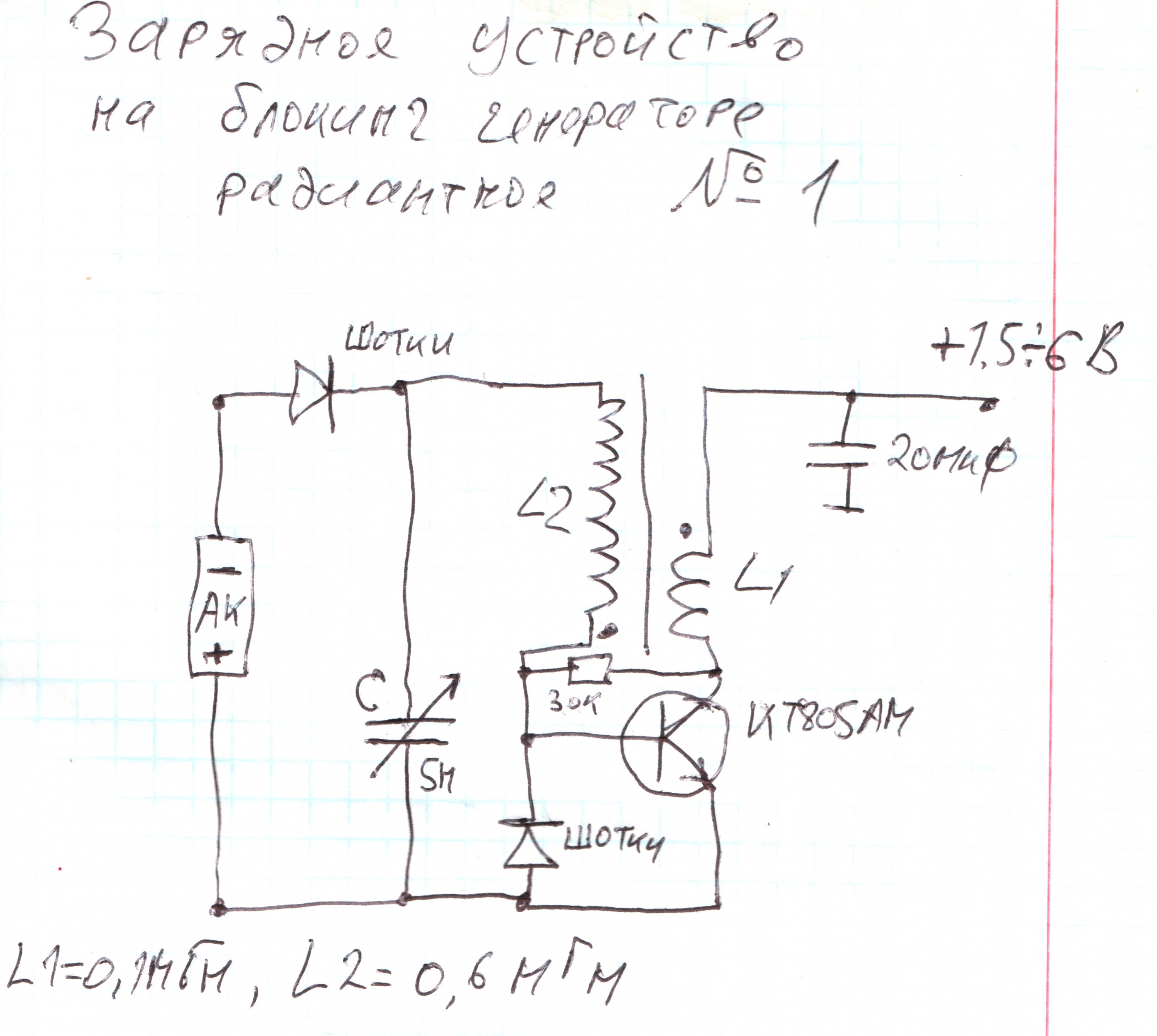

Зарядка батареек и аккумуляторов радиантным током. Особенность схемы в том, что обычно для силовых целей используют коллекторную цепь транзистора но в данном случае отлично работает базовая, тут видимо сильный сигнал все равно появляется в коллекторной цепи и просто трансформируется на базовую через сердечник

rk2188 пишет: Зарядка батареек и аккумуляторов радиантным током.

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ] [ Нажмите, чтобы скрыть ]

Особенность схемы в том, что обычно для силовых целей используют коллекторную цепь транзистора но в данном случае отлично работает базовая, тут видимо сильный сигнал все равно появляется в коллекторной цепи и просто трансформируется на базовую через сердечник

Уважаемый rk2188, расскажИте чуток подробнее про эту схему - какой там заряжаемый, а какой питающий аккум, и не напутана ли в схеме полярность одного из них?
И еще: что ловить переменником - резонанс? Если да, то к какой частоте надо стремиться?

Интерестная схемка надо поигратся

Согласен, схему стоит протестировать. Кто понял, что за значения указаны в скобках "(14х4)=56" и "(6х4)=24" под количеством витков первички и вторички транса?
