Схемы качеров и их исполнение

Rivaros пишет:

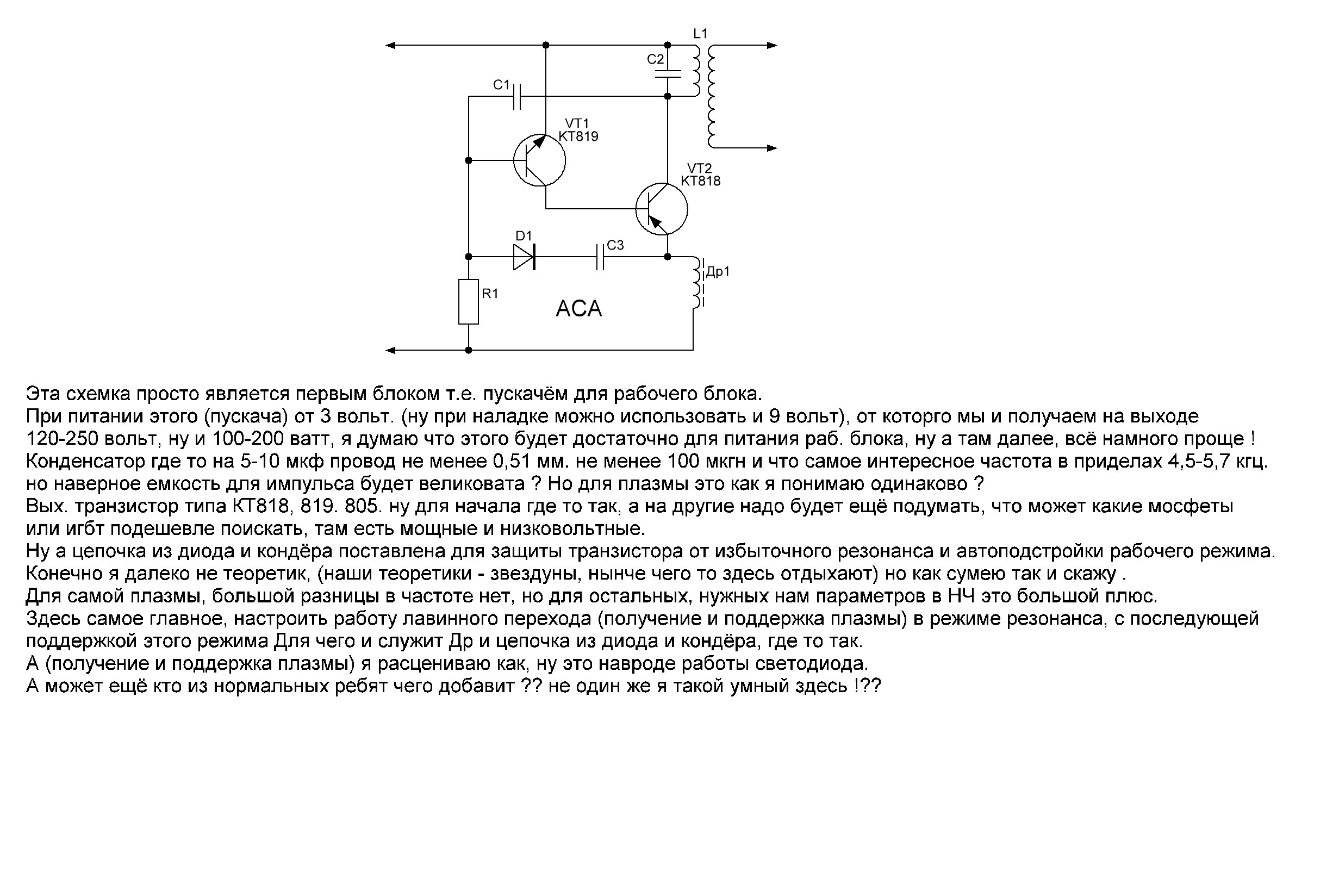

svyatoslav пишет: Да пожалуйста, дарю вам всем собственную схемку, управляемого (качера).
Интересно вот какие данные вы сюда подставите ко всем элементам, хотя бы примерно или слабо? если будет намечен правильный путь, то и дальше можно будет поговорить!???
Удачи Вам !

Аналог схемы уже выкладывали -

В вашем подарке - есть ошибочка одна, последовательный конденсатор с диодом как зарядится так и будет заряженным - не понятен смысл в нем.

Это схема сверхрегенеративного приемника. Хорошая вещь. Спасибо

svyatoslav пишет:

Вложение не найдено

Ну что господа, что то все притихли как напакастившие детишки, что ума не хватает согласовать свои знания с данной схемкой !??? Но зато сколько гонору попиздеть ни о чём, это у вас просто талантище !

Ну-ка, учитель, просвети нас неграмотных!

svyatoslav пишет: А может ещё кто из нормальных ребят чего добавит ?? не один же я такой умный здесь !??

Святослав, для того, чтобы Вам помочь, нам нужны хоть какие-то вводные: что хотите получить от схемы? В каком виде?
Правильный вопрос - половина ответа.

svyatoslav пишет: Спасибо Alvis за схему, но вы допустили ошибку, зачем то соединили напрямую у Т1 базу с эмитером? если можете, прошу исправить. А Т1 лучше поставить типа КТ639, КТ660А , BC337-40. это намного дешевле.
С уважением Святослав.

Святослав, представленная вами схема, как верно заметил Элвис, является всего лишь пускачем - средством, позволяющим из низкого напряжения получить высокое. Таких схем "вагон и маленькая тележка".
Да, схема хороша как бустер, но сути получения прибавки она не раскрывает.
Есть некий процесс в контуре С2-индуктор, дающий надежду, но прямой съем со вторички все убьет.
Др1 - так ли он прост? И, по моему, вы недоговариваете по поводу элемента D1...
Так к чему вся эта ваша "распальцовка"?
Дальше то что?

а зачем нам магнитный усилитель ?

спасибо.а мы можем извлечь для себя что не будь полезное из магнитного усилителя?

Alvis пишет:

svyatoslav пишет: Спасибо Alvis за схему, но вы допустили ошибку, зачем то соединили напрямую у Т1 базу с эмитером? если можете, прошу исправить. А Т1 лучше поставить типа КТ639, КТ660А , BC337-40. это намного дешевле.
С уважением Святослав.

P-N-P на выходе VT2 (выходной) напряжение до 40в, ток до 20а-15а у кт818. Учитывая что это 1-й блок пусковой, а 2-й что за блок? Без подсказки svyatoslavа не обойтись!

svyatoslav пишет:

P-N-P на выходе VT2 (выходной) напряжение до 40в, ток до 20а-15а у кт818. Учитывая что это 1-й блок пусковой, а 2-й что за блок? Без подсказки svyatoslavа не обойтись![/quote]

ДА ребята, я вижу, здесь конкретно, полная засада всему новому, никто даже и думать ни о чём не хочет !?
Со стороны если посмотреть, то выходит что здесь просто стадо легко управляемых безмозглых баранов !
Как в той песенке , на дурака не нужен нож, ему с три короба наврёш и делай с ним что хошь !!![/quote] Иди нахуй отсюда!

За...ли уже эти умники-всезнайки! Только намеки и советы разного рода, а пользы с гулькин член!
