Анализ РЕКУПЕРАЦИЯ

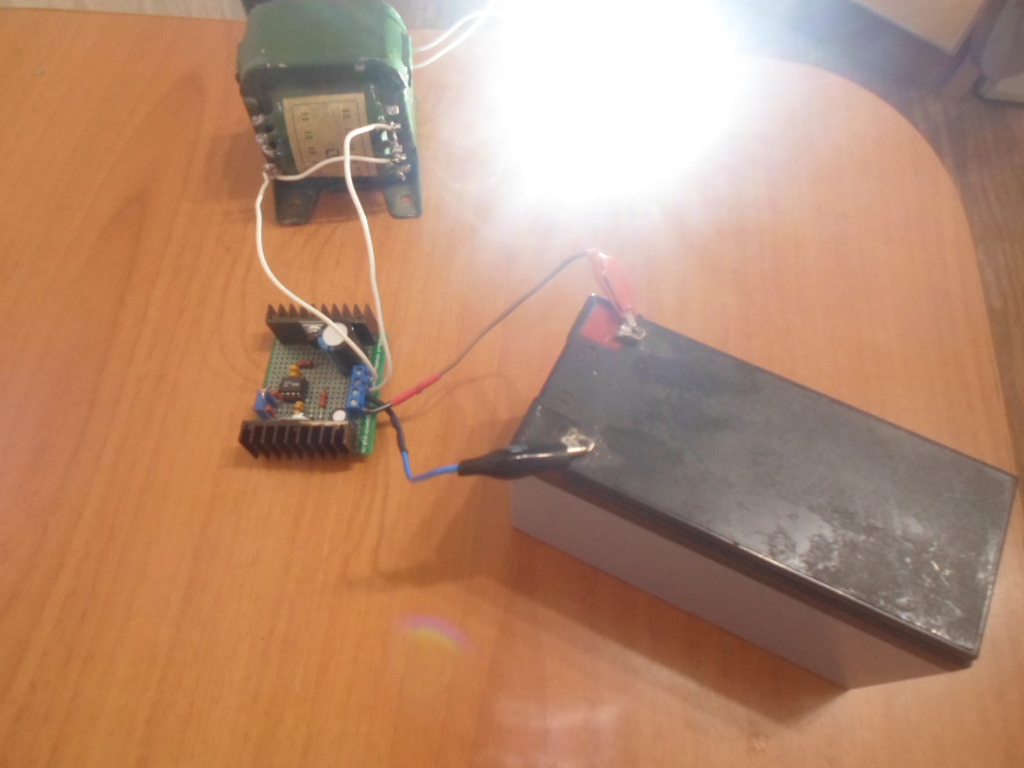

В продолжении темы. Схема заработала!!! Принцип который рассказывал SAK57 оказался на практике рабочий. Выходные транзисторы не греются! Нагрузкой является светодиод на 220В подключенный на вторичную обмотку повышающего транса, первичная подключена к АКБ. Сама АКБ сначала немного просела но затем режим стабилизировался и АКБ начала заряжаться при подключенной нагрузке.

В продолжении темы. Начатые вчера эксы показали, что заявленной рекуперации нет. Схема некоторое время немного давала подзарядку, скорее всего это был процессе регенерации после первичной просадке АКБ. Затем АКБ начала медленно разряжаться и через восемь часов работы просела до 9.77В. Пришлось схему выключить чтобы полностью не убить АКБ. Теперь вопрос всем коллегам что надо поменять в схеме что бы пошла рекуперация? Схему погодя нарисую и выложу на обозрение.

dozor, нарисуйте схему, есть желание по конструировать, с отчётом естественно.

ЖекаК
Вечером выложу, посмотрите.

в продолжение темы
паял генератор 50 Гц для установки Капы и наткнулся на непонятки которые как нельзя лучше подходят для этой темы
только SAK57 привел схему полумоста, а у меня включение пушпул
вот как здесь, только плюс диод между 1 и 8 ногой IR2153

на выходе БП у меня цифровой китайский вольтметр
при подаче питания выше 9,8 вольт, вольтметр сразу скакнул на 15,6 вольта (внутренний стабилизатор микросхемы)
начинаю уменьшать напряжение до 12 вольт, отключаю питание от схемы и вольтметр показывает 5,6 вольта
транс железный, частота низкая
вторичка не нагруженная
при нагрузке на вторичке чудеса пропадают
так что осталось воткнуть аккумулятор на питание и правильно включить светодиоды в цепь и вечняк готов

berserk, а что за транс в схеме, сам мотал или можно любой повышающий НЧ со средним выводом в первичке?
И еще. Не пробовал между 8-ой ногой и средним выводом сунуть какой-нить дросселек?

NikAndr пишет: berserk, а что за транс в схеме, сам мотал или можно любой повышающий НЧ со средним выводом в первичке?
И еще. Не пробовал между 8-ой ногой и средним выводом сунуть какой-нить дросселек?

тп-151-1
вот в таком исполнении
на второй вопрос - для чего?

если бы на микросхеме не было внутреннего стабилизатора, то там было бы не 15,6 вольт, а удвоенное напряжение, ОЭДС с двух плечей
можно попробовать нагрузку вешать на АКБ и сделать так чтоб генерация начиналась при падении напряжения ниже 11 вольт и отключалась при достижении 13,8
как это реализовано в фонарике акулы на TL494

ЖекаК

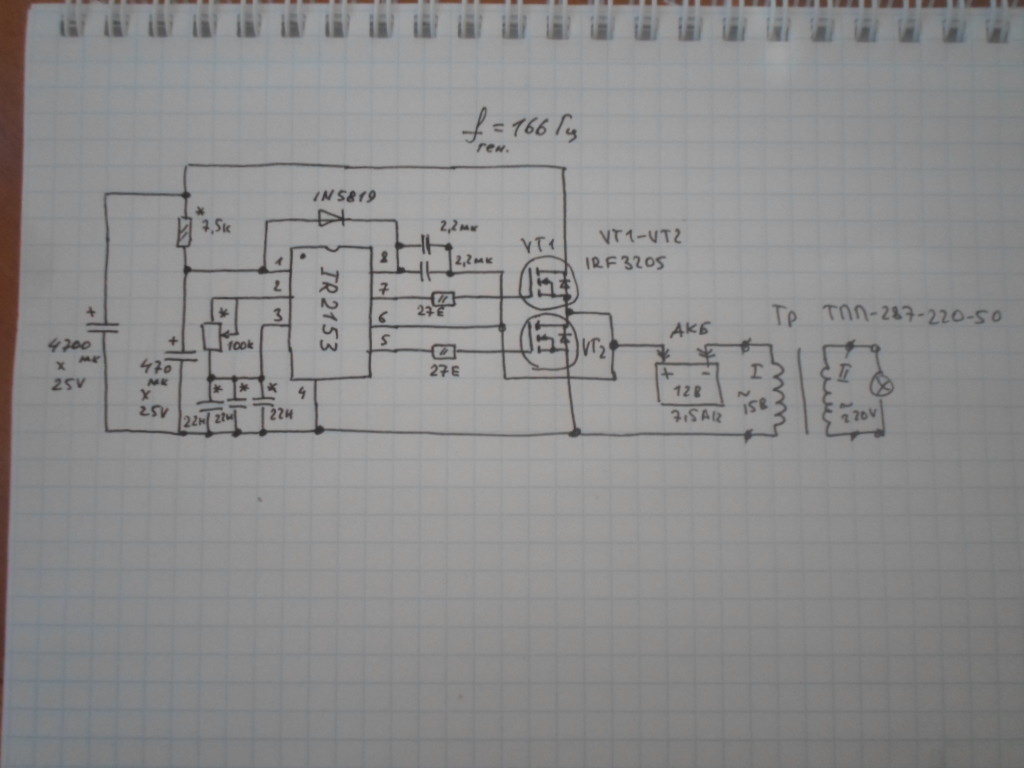

Как и обещал нарисовал схему выкладываю

dozor, интересное включение АКБ. "Чудес" не обнаружил.
"Батарею" конденсаторов из 22н заменил на 2,2мкф, что бы выйти на нужную частоту. Резистор 7,5к пришлось занизить до Омного значения, далее пожалел.

Собственно что да как.

Далее решил добавить как на верхнем рисунке, а про резистор забыл. Что и способствовало отправлению в аут "ирки".

Спорол горячку. Как соберусь головой и руками, продолжу.
Спасибо.

Вот думаю что делать дальше.... Уже поменял и частоту вышел на 600Гц, нагрузку отключил.. Акб как просаживался так и просаживается правда процесс разряда сильно уменьшился за сутки просел на 0.35В
