Анализ РЕКУПЕРАЦИЯ

9 года 2 мес. назад 9 года 2 мес. назад от doktorsvet.
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 956
Больше
Анализ РЕКУПЕРАЦИЯ #27793
ну если на maxe собирать то там потери около 6%
MAX1674
Можно и на MC34063 - кпд 90-95%

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 мес. назад
Rakarskiy
Живу я здесь
Живу я здесь
Сообщений: 1902
Больше
Анализ РЕКУПЕРАЦИЯ #27817

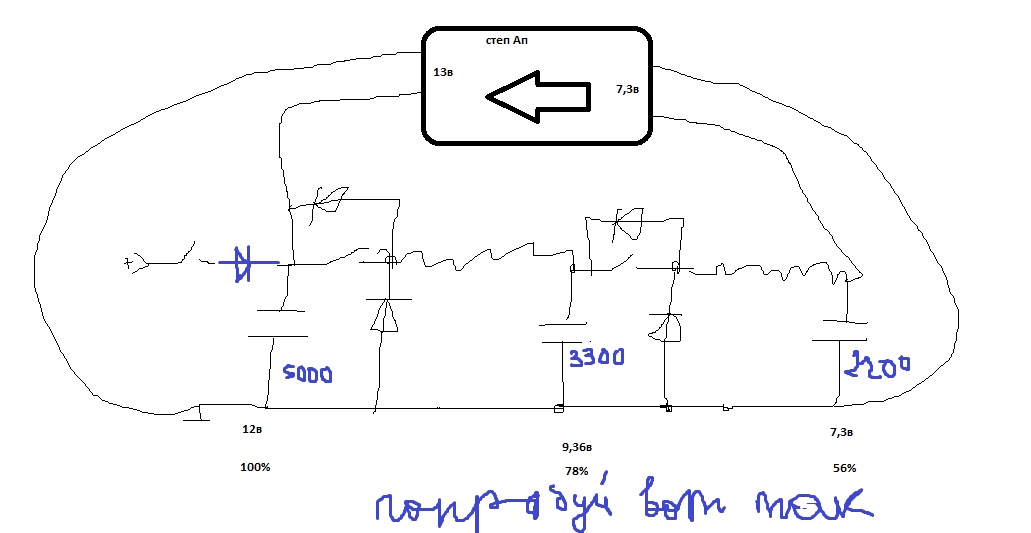

не буду утверждать попробуй поиграться емкостями

Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 мес. назад 9 года 2 мес. назад от doktorsvet.
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 956
Больше
Анализ РЕКУПЕРАЦИЯ #27868
Провел 2 простых эксперимента...

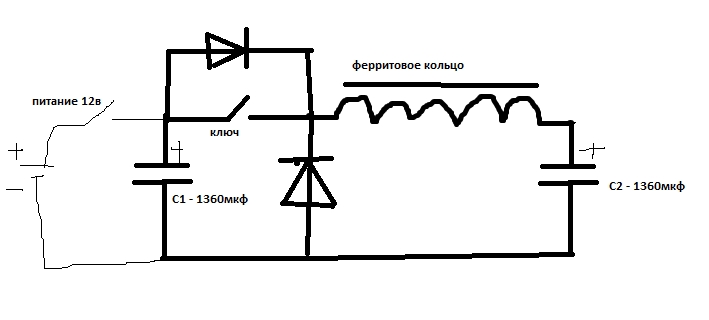

Смотрим на рис №1:



Подаем на левый кондер напряжение 12в, включаем ключ с небольшой скважностью на частоте 3 кгц. По истечении времени С1 разряжается до 6,5в а С2 заряжается до 5,5в. Во втором случае зарядил до 10в, левый кондер разрядился до 5в, правый зарядился до 4,72в. Ну это все как бы классика.

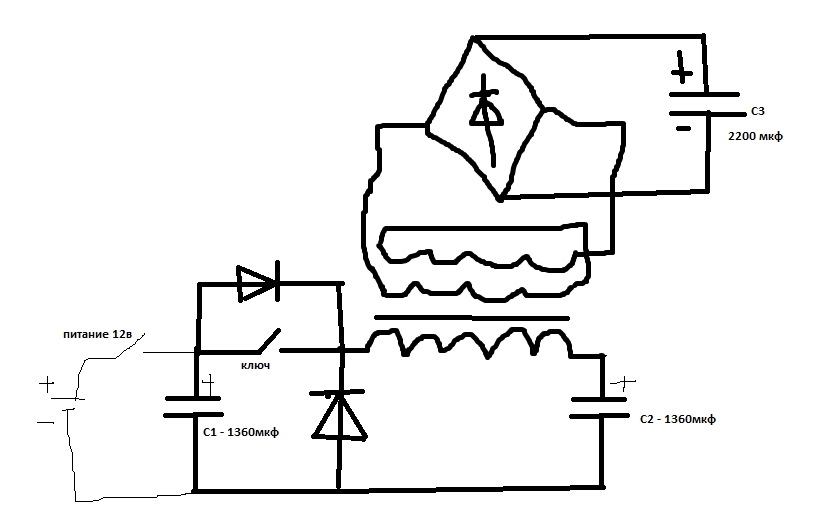

Теперь эксперимент №2: смотрим фото...



Все тоже самое, но подключил съемную обмотку с кондером С3.
И так, зарядил кондер С1 до 12,34в, включил ключ, С1 разрядился до 7,12в, С2 зарядился до 5,04 вольта, и С3 зарядился до 1,22 вольта. А теперь сложим что получилось: 7,12+5,04+1,22=13,38в :lol:
ЗЫ: а если учесть что кондер С3 на большую емкость, то на 1360мкф там будет и все 14в суммарно..

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Вложения:
Спасибо сказали dozor, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 2 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1467
Больше
Анализ РЕКУПЕРАЦИЯ #27887
Ну так и должно быть всё по классике. Ставите на съёмной катушке диодный мост и конденсатор и напряжение увеличивается на кондере на средне квадратическое значение. Но как только Вы захотите сложить полученные значения напряжений на конденсаторах последние взаимно перезарядятся и прибавки не будет.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 956
Больше
Анализ РЕКУПЕРАЦИЯ #27959

dozor пишет: Ну так и должно быть всё по классике. Ставите на съёмной катушке диодный мост и конденсатор и напряжение увеличивается на кондере на средне квадратическое значение. Но как только Вы захотите сложить полученные значения напряжений на конденсаторах последние взаимно перезарядятся и прибавки не будет.

Я пробовал уменьшить емкость С3 до 200мкф, последовательно соединять С2 и С3, затем общее сливать на С1, но эффекта не получилось - заряд все равно выравнивается и система глохнет...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 769
Больше
Анализ РЕКУПЕРАЦИЯ #27964
...много раз писал что нельзя сталкивать лбами, нужен сумматор
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
dozor
Живу я здесь
Живу я здесь
Сообщений: 1467
Больше
Анализ РЕКУПЕРАЦИЯ #27966
Не квадрат
Что Вы подразумеваете под сумматором? Как сделать такой сумматор?
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад 9 года 1 мес. назад от doktorsvet.
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 956
Больше
Анализ РЕКУПЕРАЦИЯ #27967

dozor пишет: Не квадрат
Что Вы подразумеваете под сумматором? Как сделать такой сумматор?

Так как на с2 и с3 суммарно есть прибавка, то можно каскадировать, вся проблема где взять столько ключей с гальванической развязкой..
Я вижу только 1 выход: ставить на механику и механические контакты - т.к. потерь нет то хоть самовращение получим...

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
doktorsvet
Живу я здесь
Живу я здесь
Сообщений: 956
Больше
Анализ РЕКУПЕРАЦИЯ #27990
Какая то бессмыссленная схема..

Mihi vindicta, ego retribuam.
Мне отмщение, и аз воздам.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 1 мес. назад
Не квадрат
Живу я здесь
Живу я здесь
Сообщений: 769
Больше
Анализ РЕКУПЕРАЦИЯ #28041
...это не то, но приблизительно:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
